Аспирационный пожарный извещатель, где применяется
Здравствуйте уважаемые посетители блога, на связи Эдуард Валитов и в этой статье рассмотрим применение аспирационного пожарного извещателя из личного опыта установки данного типа датчиков в здании культурно- массового пребывания людей.
Работая в должности инженера проектировщика, я получил очень интересное техническое задание от директора небольшой проектно-монтажной организации, на выполнение проектных работ по пожарной сигнализации и оповещению людей о пожаре.
Аспирационный пожарный извещатель, что это?
Объект оказался цирком. В самом прямом смысле. Объект с культурно-массовым прибыванием людей.
После обследования, и получив планировки с БТИ, я преступил к отрисовке планировок. В последствии я узнал, что все здания цирков были построены в Советском Союзе однотипными.
Вопрос встал о том как защитить от огня арену цирка, перебрав все известные мне типы извещателей, я пришел к выводу что ни один тип пожарных извещателей ранее применяемый мной в проектах, не подходит для защиты арены и подкупольного пространства цирка.
Рассматривая возможность установки линейных пожарных извещателей System Sensor я наткнулся на описание аспирационных пожарных извещателей этой же фирмы.
Извещатель в серии LDSD представлены в одноканальном и двухканальном исполнении. В одноканальном исполнении заборная трубка одна соответственно в двухканальном два.
Принцип работы извещателя построен на отборе проб воздуха на наличие в нем содержания дыма. Далее в блоке аспирационного извещателя происходит определение концентрации дыма.
При поступлении дыма определенной концентрации, в извещателе срабатывает первый порог оповещения, затем при увеличении плотности дыма извещатель переходит в режим ПОЖАР.
Для определения количества воздухозаборных отверстий необходимо провести расчет, т.к. (при задымлении) проба проходя в разных местах помещения разбавляется чистым воздухом и к моменту того, как он достигнет блока сравнения на дисперсность, возможно задымление и возгорание будет уже сильным.
Это зависит от длины воздухозаборных труб и количества в ней воздухозаборных отверстий. В моем случае, мне помогли с подбором и расчетом представители System Sensor, которые проводят расчеты в специальной программе.
Основные элементы пожарного извещателя
Как ранее я уже указывал, извещатель состоит из:
Трубопровод выполнен диаметром ¾» или 25 мм из пластика ABS, ПВХ, меди, нержавеющей стали и.т.д в зависимости от условий в которых будет производиться эксплуатация.
В комплекте к трубопроводу необходимо будет так же подобрать фасонные изделия и крепления трубопровода.
Для крепления трубопроводов используются клипсы, хомуты, скобы и.т.д все зависит от того как располагается трубопровод.
В качестве «фасонины» применяются такие же аксессуары как и на всех трубах. Это переходы, тройники, заглушки, отводы и.т.д
В пыльных зонах дополнительно можно установить внешний фильтр 02-FLU1, а для зоны с повышенной влажностью устройство для защиты центрального блока от конденсата.
Так же есть капиллярные трубки которые можно использовать за подвесным(фальш) потолком, при заказе не забудьте указать в спецификации гнездо с адаптером для капилляра 02-1012-00.
Сам извещатель адресный, установка адресов производиться декадным переключателем. Весь монтаж и установка извещателя должна производиться по действующим нормативам (ГОСТ, СНиП, СП).
В заключении хотелось бы отметить что настройка датчика немного капризная, поэтому перед началом работ необходимо ознакомится с руководством по установке и обслуживанию аспирационного дымового извещателя.
В целом датчик установленный на объекте несколько лет назад исправно работает и сейчас. Главное не забывать о том что каждой системе необходимо проводить Техническое обслуживание.
Новые возможности противопожарной защиты – аспирационные пожарные извещатели
Аспирационный способ дымоопределения выводит противопожарные системы качественно на более высокий уровень. Принудительный отбор воздуха из защищаемого объема с мониторингом ультрачувствительными лазерными дымовыми извещателями обеспечивает сверхраннее обнаружение критической ситуации. Аспирационные дымовые пожарные извещатели позволяют защитить объекты, в которых невозможно непосредственно разместить пожарный извещатель. Во многих случаях целесообразно использовать более дешевый вариант аспирационного извещателя со стандартным дымовым извещателем. Можно прогнозировать расширение области применения аспирационных дымовых пожарных извещателей с появлением на рынке недорогих лазерных моделей LASD-1, LASD-2 и еще более дешевых светодиодных моделей неадресных ASD-ПРО и адресных ASD-ЛЕО производства компании «Систем Сенсор».
Аспирационный дымовой пожарный извещатель состоит из системы труб (из ABS или UPVC пластика, меди, нержавеющей стали диаметром 25 мм или 3/4″) с отверстиями (рис. 1) диаметром 2 – 3 мм, через которые воздух из контролируемой зоны поступает в центральный блок (рис. 2), где установлены дымовые пожарные извещатели и турбина для обеспечения потока воздуха. Формирование направленных воздушных потоков в защищаемом объеме значительно снижает влияние кондиционеров, расслоения воздуха, уменьшения удельной оптической плотности в помещениях с высокими потолками по сравнению с точечными дымовыми извещателями и т.д. Длина труб ограничивается временем транспортировки и может достигать 75 метров, что позволяет защищать помещения с большими площадями.
Рис. 1. Расположение воздухозаборных труб в помещении
Рис. 2. Центральный блок аспирационного извещателя LASD
В аспирационных извещателях серии LASD (Laser Aspirating Smoke Detector) используется лазерный дымовой извещатель 7251 Систем Сенсор с миниатюрным лазером (рис. 3) в качестве излучателя. Яркость излучения повышается примерно на два порядка (в 100 раз) выше по сравнению со светодиодом, а фокусировка луча обеспечивает практически полное отсутствие отражений от стенок дымовой камеры и, соответственно, нулевой уровень фонового сигнала. В результате лазерный извещатель обеспечивает контроль среды с оптической плотностью менее 0.065 %/м, что примерно равно 0.0028 дБ/м. Ультравысокая чувствительность позволяет сформировать предварительные сигналы, по которым обслуживающий персонал может исключить возможность развития критической ситуации. В таблице 1 приведены значения удельной оптической плотности среды, соответствующие показаниям графического дисплея (рис. 4).

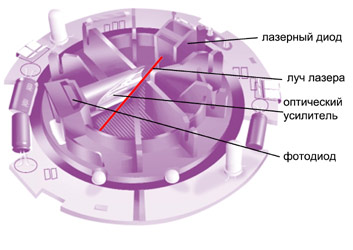

Рис. 3. Конструкция лазерного извещателя 7251
Показания графического дисплея | Оптическая плотность | |
%/м | дБ/м | |
0 | 0 | 0 |
1 | 0.065 | 0.003 |
2 | 0.098 | 0.004 |
3 | 0.164 | 0.007 |
4 | 0.327 | 0.014 |
5 | 0.655 | 0.029 |
6 | 1.637 | 0.072 |
7 | 3.273 | 0.145 |
8 | 4.887 | 0.219 |
9 | 6.516 | 0.295 |
Рис. 4. Графический дисплей извещателя LASD
Активный способ контроля среды с принудительным отбором воздуха в зонах, где не требуется ультравысокая чувствительность, а достаточно обеспечить формирование сигнала ПОЖАР на стандартном уровне возможно использование пороговых дымовых извещателей со стабилизацией чувствительности. В аспирационных устройствах серии ASD (Aspirating Smoke Detector) используются светодиодные дымовые извещатели неадресные ПРОФИ-О (ИП 212-73) в ASD-ПРО (рис. 5) и адресные ЛЕОНАРДО-О (ИП 212-60А) в ASD-ЛЕО. Эти извещатели имеют функцию стабилизации чувствительности и возможность корректировки ее уровня – три фиксированных значения: 0.08 дБ/м, 0.12 дБ/м (заводская установка), 0.16 дБ/м, что определяет возможность адаптации аспирационных устройств серии ASD.
Рис. 5.Центральный блок аспирационного извещателя ASD-2
На светодиодном дисплее аспирационного извещателя серии ASD индицируется скорость воздушного потока и установленные границы его изменения (рис. 6). Сигналы неисправности при достижении изменения скорости воздушного потока одной из границ формируются специальным реле. Извещатели серии ASD-ПРО с датчиком ПРОФИ-О подключатся к любому неадресному ПКП по обычной схеме с включением реле НЕИСПРАВНОСТЬ на отключение оконечного элемента шлейфа. Извещатели серии ASD-ЛЕО с датчиком ЛЕОНАРДО-О подключатся в адресную шину ЛЕОНАРДО адресного модуля АМ-99 или ППКОП «Сигнал-99» с подключением реле НЕИСПРАВНОСТЬ в неадресный шлейф.
Рис. 6. Индикация скорости воздушного потока и допустимых границ в извещателях ASD-ЛЕО, ASD-ПРО
Аспирационные системы ASD-ЛЕО и ASD-ПРО не формируют предварительные сигналы, их чувствительность эквивалентна 6 – 7 дискрету лазерного LASD (табл. 1). Но со стандартной чувствительностью они могут контролировать значительную площадь и могут использоваться в таких условиях эксплуатации, где невозможно реализовать более высокую чувствительность из-за ложных срабатываний, либо не требуются сигналы предупреждения. С другой стороны, применение более простых извещателей позволяет снизить стоимость системы, сохраняя при этом преимущества аспирационного дымоопределения.
Рис. 7. Одноканальный лазерный извещатель LASD – 1 со снятой крышкой
Рис. 8. Двухканальный традиционный извещатель ASD – 2 со снятой крышкой
Лазерные аспирационные системы LASD идеальны для архивов, музеев, складов, серверных, коммутаторных помещений электронных узлов связи, центров управления, «чистых» производственных зон, больничных помещений с высокотехнологичным диагностическим оборудованием, телевизионных центов и радиовещательных станций, компьютерных залов и других помещений с дорогостоящим оборудованием. Т.е. для наиболее важных помещений, где хранятся материальные ценности или где огромны средства, вложенные в оборудование, либо где велик ущерб от остановки производства или прерывания функционирования, либо велика упущенная выгода от потери информации. На таких объектах крайне важно достоверно обнаружить и ликвидировать очаг на самой ранней стадии развития, на этапе тления – задолго до появления открытого огня, либо при возникновении перегрева отдельных компонент электронного устройства. При этом, учитывая, что такие зоны обычно оснащены системой контроля температуры и влажности, в них производится фильтрация воздуха, имеется возможность значительно увеличить чувствительность пожарного извещателя, избежав при этом ложных срабатываний.
Другой большой класс объектов, где предельно важно обеспечить по крайней мере на порядок более высокую чувствительность по сравнению с традиционными системами – это крупные объекты с массовым скоплением людей: торговые и развлекательные центры, выставочные павильоны, театры, кинотеатры, стадионы и т.д. На объектах такого типа предварительный сигнал о пожароопасной ситуации, поступающий только обслуживающему персоналу позволяет ликвидировать критическую ситуацию до включения оповещения о пожаре. Это позволяет избежать эвакуации большого количества людей, связанной с риском возникновения паники, давки и человеческих жертв даже при отсутствии угрозы жизни от пожара. Кроме того, заполнение путей эвакуации людьми создает значительные проблемы для обслуживающего персонала при ликвидации даже сравнительно небольшого очага возгорания: даже добраться до него становится трудно выполнимой задачей.
Часто встречаются повышенные требования к дизайну помещений, в этом случае в зависимости от требуемого уровня пожарной защиты могут использоваться как лазерные, так и традиционные аспирационные системы. Воздухозаборные трубы с дополнительными капиллярными трубками длиной до 1,5 м могут располагаться за подвесным потолком, либо в элементах отделки помещения. Причем наличие воздушного потока, создаваемого аспиратором позволяет располагать входы капиллярных трубок или непосредственно трубы с воздухозаборными отверстиями в углах помещения (рис. 9).
Конструкция аспирационной системы с воздухозаборными трубами позволяет реализовать антивандальную систему: могут использоваться металлические трубы 3/4″ с открытым либо скрытым размещением, защите подлежит только центральный блок, который размещается вместе в отдельном помещении.

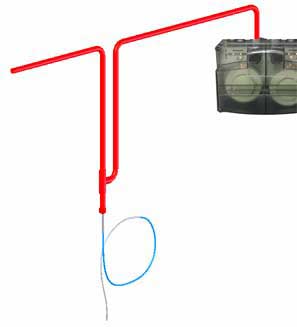

Рис. 9. Расположение труб с капиллярными трубками за фальшпотолком
Рис. 10. Защита кабельных каналов
Часто встречаются зоны, контроль которых традиционными точечными дымовыми извещателями затруднен из-за сложности монтажа и обслуживания, из-за наличия пыли, из-за воздушных потоков от вентиляционных систем или кондиционеров, которые искажают распределение дыма в помещении, большие помещения с высокими потолками, где концентрация дыма под потолком незначительна на ранних этапах возгорания.
Аспирационные системы являются эффективным способом защиты кабельных сооружений (рис. 10), пространств под фальшполом, например, кабельных каналов в полу компьютерного центра, где скорость движения воздуха может быть достаточно высокой, поскольку обычно такой «двойной» пол используется для подачи охлаждающего воздуха к местам установки оборудования (рис. 11). Аспирационный способ контроля воздушной среды – постоянный принудительный отбор воздуха через систему труб значительно снижает влияние воздушных потоков в помещении.
Рис. 11. Защита пространств под фальшполом
Аспиратор обеспечивает засасывание воздуха через каждое отверстие из достаточно большого объема помещения, что компенсирует влияние воздушных потоков от приточно-вытяжной вентиляции, системы кондиционировния и т.д. К тому же возможно размещение воздухозаборных труб на решетках воздухозаборников (рис. 12) и даже непосредственно в каналах воздуховодов.
Рис. 12. Расположение труб на решетках воздухозаборников
Защита серверов при помощи лазерных аспирационных систем серии LASD позволяет фиксировать перегрев отдельных электронных компонентов. При этом производится контроль непосредственно внутреннего объема аппаратуры (рис. 13).

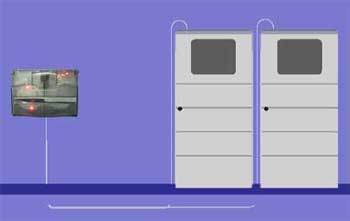

Рис. 13. Защита серверов при помощи лазерного извещателя LASD-2
Аспирация так же значительно снижает влияние эффекта стратификации (расслоения) воздуха в высоком помещении, когда слой теплого воздуха под потолком препятствует поступлению дыма в верхнюю часть помещения. С другой стороны, в высоком помещении дым под потолком имеет низкую концентрацию, но распространяется на большую площадь и поступает одновременно через несколько отверстий, что компенсирует снижение концентрации. К тому же, использование гибких пластиковых труб диаметром 25 или 15 мм позволяют защитить помещение с произвольной формой потолка, вплоть до сферической.
Современные микропроцессорные аспирационные системы хорошо адаптируются к тяжелым условиям эксплуатации. Для использования в пыльных зонах на трубы устанавливаются дополнительные фильтры. В зонах с высокой влажностью используются устройства для защиты центрального блока от конденсата (рис. 14). Вероятность ложного срабатывания устройства в пыльных помещениях минимизируется посредством программирования соответствующих уровней срабатывания и стабилизацией диапазона измерений. Степень защиты оболочки центрального блока обычно реализуется на уровне IP50 и может быть повышена до IP65, что позволяет использовать данные устройства во взрывоопасных зонах класса В-Iа, В-Iб, В-Iг, В-IIа. Причем, если центральный блок установлен вне защищаемой зоны, то при использовании дополнительной выходной трубы можно создать непрерывную циркуляцию воздуха в контролируемом помещении.
Рис. 14. Устройство для защиты центрального блока от конденсата
Немаловажное значение в некоторых случаях имеет отсутствие проводников шлейфа в контролируемой зоне. Пластиковые воздухозаборные трубы не подвергаются влиянию электромагнитных помех и могут эксплуатироваться в условиях высоких уровней электромагнитного излучения. С другой стороны сами аспирационные системы с вынесенным центральным блоком не создают электромагнитных помех в контролируемом помещении.
Аспирационные пожарные извещатели
Аспирационные пожарные извещатели
Т. Сулим
руководитель направления систем пожарной сигнализации
На данный момент технические требования к аспирационным извещателям установлены в ГОСТ Р 53325-2009 «Техника пожарная. Технические средства пожарной автоматики. Общие технические требования. Методы испытаний». В этой статье мы не будем останавливаться на технических характеристиках, а рассмотрим возможные области применения и преимущества установки аспирационных извещателей на различных типах объектов.
В России основные требования по проектированию и установке аспирационных пожарных извещателей определены Сводом правил СП 5.13130.2009 «Системы противопожарной защиты. Установки пожарной сигнализации и пожаротушения автоматические. Нормы и правила проектирования». И здесь первым же пунктом следует рекомендация установки аспирационных извещателей для защиты больших открытых пространств. К таким помещениям относятся атриумы, производственные цеха, складские помещения, торговые залы, пассажирские терминалы, спортивные залы, стадионы и др. Согласно п. 13.9.1, аспирационные изве-
Более того, в соответствии с СП 5, допускается встраивание воздухозаборных труб в строительные конструкции и элементы отделки. Такой вариант применения позволяет защищать помещения с высокими требованиями к дизайну, например,исторические здания, музеи, помещения с большой площадью остекления и пр. Причем элементы системы пожарной сигнализации в данном случае действительно невидимы, а уровень пожарной защиты остается на самом высоком уровне. Воздухозаборные трубы можно прокладывать как в горизонтальной, так и в вертикальной плоскости, что позволяет еще на стадии проектирования системы определить оптимальный вариант доступа к извеща-телю для обслуживания и ремонта и расположить его в наиболее удобном для этого месте. Предположим, требуется контролировать ограниченные труднодоступные пространства, такие как пространство за навесным потолком и под фальшполом, кабельный канал, внутреннее пространство агрегатов и механизмов, например эскалаторы или конвейерные линии. И здесь, согласно СП 5, допускается применение аспирационных пожарных извещателей. Разрешается контролировать как основное, так и выделенное пространство помещения, т.е. в случае контроля запотолочного пространства трубы аспирационного извещателя располагаются за навесным потолком, а дополнительные капиллярные трубки выводят воздухозабор-ные отверстия в основное пространство. Особое внимание следует уделить вопросу защиты дорогостоящего оборудования и материальных ценностей. Использование высокочувствительных аспирационных извещателей при защите, например, серверов или массивов данных, позволяет зафиксировать даже перегрев отдельных компонентов электронного устройства. Преимущество аспирационных извещателей заключается в том, что труба или капиллярный отвод с возду-хозаборным отверстием подводится непосредственно к защищаемому объекту. На рисунке 3 показан пример защиты шкафов с оборудованием. Таким же образом оснащаются серверные комнаты, центры обработки данных, склады со стеллажным хранением и другие объекты, на которых для предотвращения крупного ущерба крайне важно обнаружить и ликвидировать очаг возгорания на самой ранней стадии.
Рис. 1. Аспирационный извещатель (FAS-420-TM) с системой трубопровода
Рис. 2. Пример помещения, контролируемого аспирационными извещателями
Рис. 3. Расположение труб при защите шкафов с оборудованием
Рис. 4. Трехуровневый сменный фильтр для очистки воздуха
Рис. 5. Устройство отбора конденсата (FAS-ASD-WS)
Рис. 6. Пример трубопровода с устройством защиты от конденсата
Часто встречаются объекты, контроль которых традиционными методами осложнен тяжелыми условиями, такими как пыль, грязь, экстремальные температуры, повышенная влажность, электромагнитные помехи, высокие скорости воздушных потоков и пр. Применение здесь аспирационных извеща-телей также является эффективным спосо-
бом защиты. Так как забор проб воздуха из контролируемых объемов осуществляется через небольшие отверстия, воздушные потоки от систем вентиляции и кондиционирования не оказывают влияния на обнаружи-тельную способность. Именно поэтому возможно размещение воздухозаборных труб аспирационного извещателя непосредственно в каналах воздуховодов и на решетках воздухозаборников. Если условия эксплуатации связаны со значительной загрязненностью или запыленностью, то в систему трубопровода дополнительно устанавливают внешние фильтры (рис. 4). Защита измерительной камеры прибора от попадания в нее посторонних частиц снижает вероятность ложной сработки и продлевает срок службы системы. В наиболее тяжелых условиях, например, на заводах по переработке отходов или на промышленных производствах, дополнительно предусматривают продувку трубопровода в обратном направлении. Для этого устанавливается вентиль, при продувке отсекающий часть трубы до блока извещателя, после чего осуществляется выдув загрязнений из трубопровода. А в некоторых случаях, когда засо-ры в трубах могут случаться слишком часто, бывает целесообразно реализовать автоматическую очистку системы труб.
В случае контроля зон с изменяющейся температурой или поступающим свежим воздухом возможно образование конденсата в аспирационной системе, что может нарушить работоспособность блока извещате-ля. Однако и для этого случая есть решение. Трубопровод в зонах с высокой влажностью оборудуется дополнительным устройством для сбора конденсата (рис. 5).
Помимо защиты блока извещателя от попадания влаги, такие устройства могут иметь фильтр для дополнительной защиты от твердых частиц. Устанавливается оно в самой низкой точке трубопровода (рис. 6). А дополнительные повороты трубы под углом 45° позволяют обеспечить к нему доступ при обслуживании.
Рис. 7. Взрывобезопасный барьер для аспи-рационного извещателя
Существует еще несколько областей применения, связанных с возможностью вынесения блока извещателя за пределы контролируемой зоны. Пластиковые трубы не являются проводниками и не подвержены влиянию электромагнитных помех. Такая система может эксплуатироваться даже в условиях повышенной радиации. В свою очередь вынесенный блок аспирационного извещателя не создает помехи в контролируемой зоне, что очень актуально для диагностических и тестовых лабораторий.
Многие ошибочно полагают, что отсутствие проводников шлейфа в контролируемой зоне позволит применять аспирацион-ные извещатели на взрывоопасных объектах аналогичным образом. Такое решение действительно существует, но ситуация несколько сложнее. Ведь в этом случае в измерительную камеру поступает не воздух, а взрывоопасная газообразная смесь, а сам блок извещателя при определенных значениях ее состава, концентрации, температуры и давления может стать источником воспламенения. Чтобы исключить распространение пламени по трубопроводу и детонацию во взрывоопасной зоне, в системе применяются специальные взрывобезопас-ные барьеры (рис. 7).
Как мы видим, возможности аспирационных извещателей широки и разнообразны. Свойства аспирационных дымовых извещателей, по сравнению с традиционными точечными и другими типами извещателей, уникальны: это и высокая чувствительность для раннего обнаружения, и возможность установки в обширных пространствах, и способность работать в тяжелых условиях, и удобство обслуживания даже в труднодоступных местах. Несомненно, созданная в 2009 году нормативная база позволит аспи-рационным системам занять свою нишу на российском рынке пожарных извещателей и повысить уровень пожарной безопасности многих объектов.
Источник: «Алгоритм Безопасности» № 1, 2010 год.
