Активация Audi smartphone interface на Audi Q3 F3
Приветствуем вас в нашем блоге на Drive2.ru!
В этой записи мы хотим рассказать об активации Audi smartphone interface на Audi Q3 F3.
————————
⚠️Все самые актуальные новости и акции в нашем — INSTAGRAM
————————

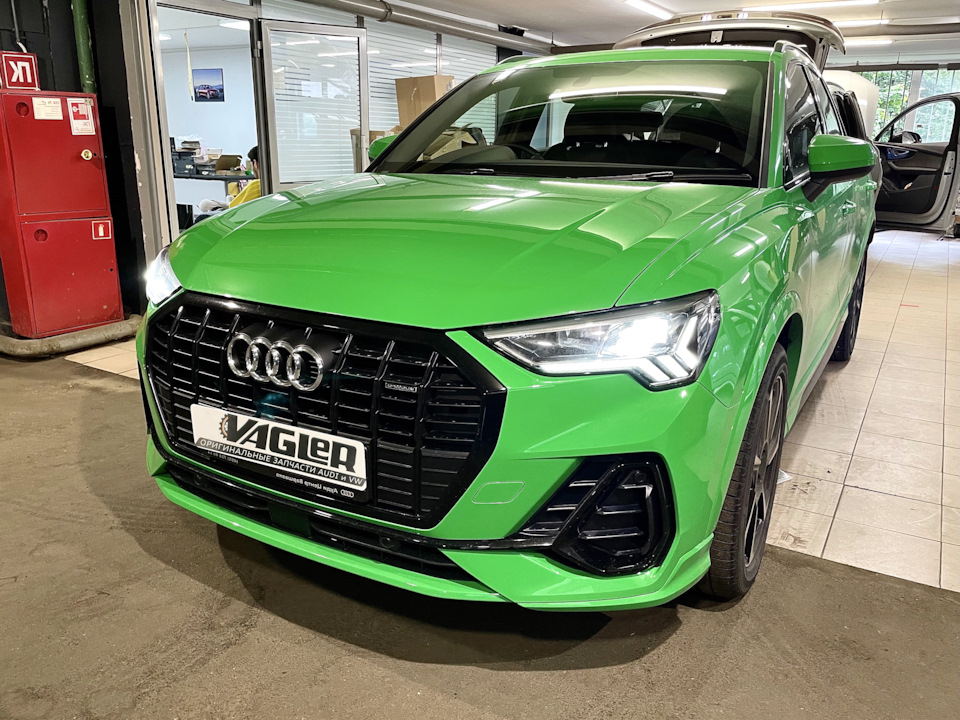

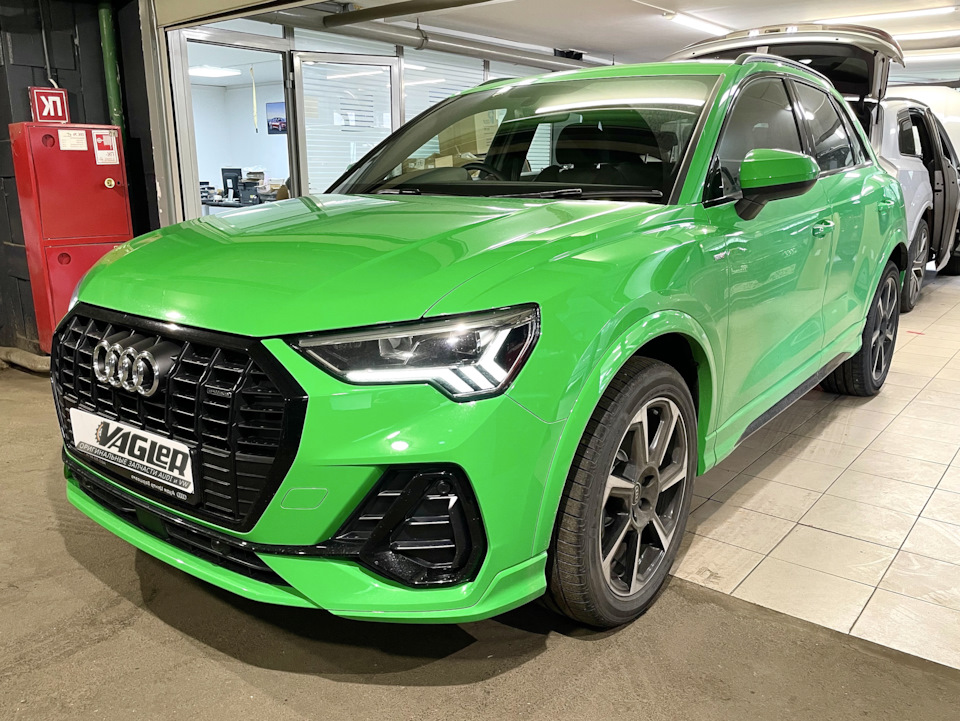

Ниже представлены фото автомобиля, а также монитора до и после установки Audi smartphone interface.
Опция Audi Smartphone Interface (Carplay и Android Auto)
Audi smartphone interface это интересный и безопасный способ использования возможностей смартфона за рулем автомобиля. С помощью Audi smartphone interface можно воспроизводить некоторые отобранные приложения смартфона на дисплее автомобиля и управлять ими с помощью органов управления автомобиля так же, как эти приложения обычно управляются на самом смартфоне. Тем самым Audi smartphone interface позволяет пользоваться смартфоном в автомобиле с очень высоким уровнем удобства, функциональности и безопасности.
Установлены разъемы для подключения USB:
Audi Q3 F3 стандартно оснащается разъёмом для зарядки USB-A с током до 2,1 A — в этом разъеме есть только зарядное устройство, но нет развязки для передачи данных.
Функция Audi smartphone interface совместима с двумя операционными системами:
Для подключения к автомобилю через функцию Audi smartphone interface на смартфоне должно иметься соответствующее программное обеспечение.
Для устройств Android это Android Auto, для устройств Apple — Apple CarPlay.
— Для устройств Android необходимо скачать приложение Android Auto из Google Play Store и установить.
— Для устройств Apple этого делать не требуется, поскольку Apple CarPlay уже предустановлено в операционной системе iOS, в последних версиях.

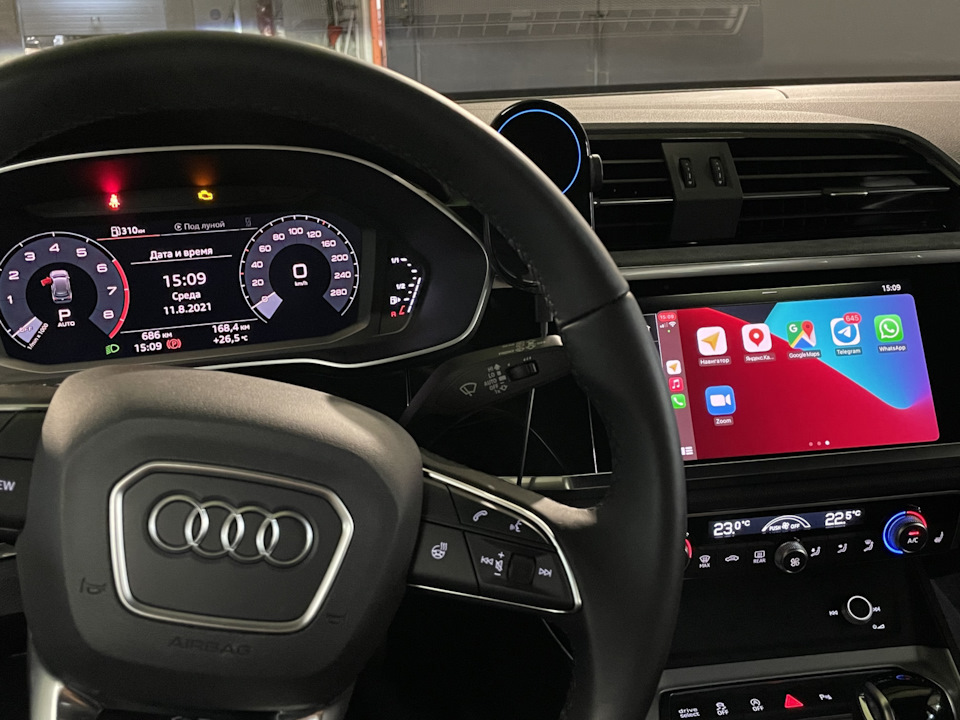

Фотографии монитора ДО и ПОСЛЕ установки Audi smartphone interface⬇
New Audi Q7 4M — Активация CarPlay и Android auto
Доступна активация системы «Audi Smartphone interface» — или — CarPlay и Android auto — или — «Audi Smartphone» — Это все одно и тоже.
Коды комплектации:
• 7A7 (без DVD-чейнджера, с Audi smartphone interface);
• 7D3 (с DVD-чейнджером, с Audi smartphone interface).
Если у вас нет этих кодов комплектации — то у вас нет данной функции.
ОПЦИЯ МОЖЕТ БЫТЬ АКТИВИРОВАНА ТОЛЬКО НА АВТОМОБИЛЯХ С ОРИГИНАЛЬНОЙ НАВИГАЦИОННОЙ СИСТЕМОЙ — MIB2 HIGH.
Основная цель данной функции — отображение ОПРЕДЕЛЕННОГО содержимого смартфона на дисплее мультимедийного устройства в автомобиле (MIB Audi Q7 4M)
Или так: (это зависит от программного обеспечения)
Подключение:
Производится только через оригинальный кабель для Iphone или телефонов с Andoid — Разъем в подлокотнике.
Audi smartphone interface является качественно новой ступенью интеграции смартфона в автомобиле. С помощью Audi smartphone interface можно воспроизводить некоторые отобранные приложения смартфона на дисплее автомобиля и управлять ими с помощью органов управления автомобиля так же, как эти приложения обычно управляются на самом смартфоне. Тем самым Audi smartphone interface позволяет пользоваться смартфоном в автомобиле с очень высоким уровнем удобства, функциональности и не в последнюю очередь безопасности, так как руки водителя всё время остаются там, где они и должны быть во время движения — на рулевом колесе!
Программное обеспечение
Функция Audi smartphone interface совместима с двумя операционными системами:
• Android;
• iOS.
Для подключения к автомобилю через функцию Audi smartphone interface на смартфоне должно иметься соответствующее программное обеспечение.
Для устройств Android это Android Auto, для устройств Apple — Apple CarPlay.
— Для устройств Android необходимо скачать приложение Android Auto из Google Play Store и установить.
— Для устройств Apple этого делать не требуется, поскольку Apple CarPlay уже предустановлено в операционной системе iOS, в последних версиях (дополнительная информация ниже или на apple.com)
Аппаратное обеспечение
Помимо программного обеспечения, для использования функции Audi smartphone interface определённым требованиям должно соответствовать и аппаратное обеспечение смартфона:
— В случае Android приложение Android Auto может быть установлено только на устройствах с версией операционной системы Android 5.0 (Lollipop) или выше. Это относится как к смартфонам, так и, например, к планшетным компьютерам.
— В случае Apple поддерживаются устройства iPhone поколения 5 или выше с операционной системой iOS 7.1 или выше. Только на таких устройствах предустановлено программное обеспечение Apple CarPlay. Другие устройства Apple, такие как, например, iPad, в настоящий момент с функцией Audi smartphone interface использованы быть не могут.
————————————————————————————-

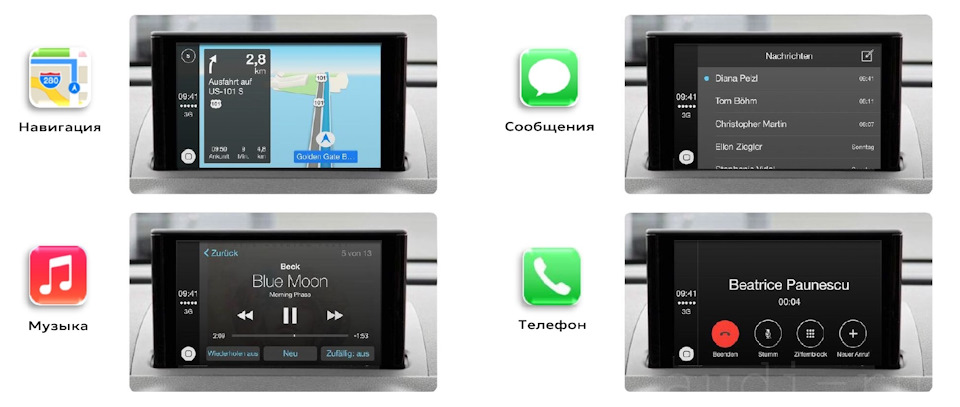

Управление с помощью Apple CarPlay:
————————————————————————————-
Начальный экран
Начальный экран Apple CarPlay выдержан по типичной для Apple схеме и функционально мало отличается от экрана iPhone. Тем самым пользователи Apple могут управлять приложениями привычным образом. На начальном экране отображаются пиктограммы приложений, установленных в смартфоне и совместимых с Apple CarPlay.
Телефон
При выборе меню телефона автоматически запускается голосовое управление смартфона (у Apple эта функция называется Siri). После этого можно назвать имя контакта, сохранённого в смартфоне, для набора его телефонного номера. Если голосовой выбор нежелателен, то можно переключиться в меню телефона нажатием кнопки «Показать контакты»
Здесь можно выбрать следующее: • «Избранное»; • «Список вызовов»; • «Контакты»; • «Клавиатура»; • «Голосовое сообщение».
Особенность управления здесь заключается в том, что, используя поворотно-нажимной регулятор как джойстик или быстро вращая его, можно быстрее перемещаться через меню выбора, например список контактов.
Музыка
Пиктограмма «Музыка» позволяет воспроизвести имеющиеся в смартфоне музыкальные записи. Они сортируются по различным категориям и могут воспроизводиться в нужном порядке, например с помощью списков воспроизведения.
Навигация
Навигатор в Apple CarPlay можно запустить вызовом приложения «Карты».
Для ручного ввода пункта назначения нужно выбрать пиктограмму с увеличительным стеклом. После её выбора сразу активируется вопрос о пункте назначения с помощью голосового управления. Если голосовой ввод нежелателен, нужно выбрать пиктограмму клавиатуры с помощью поворотно-нажимного регулятора меню.

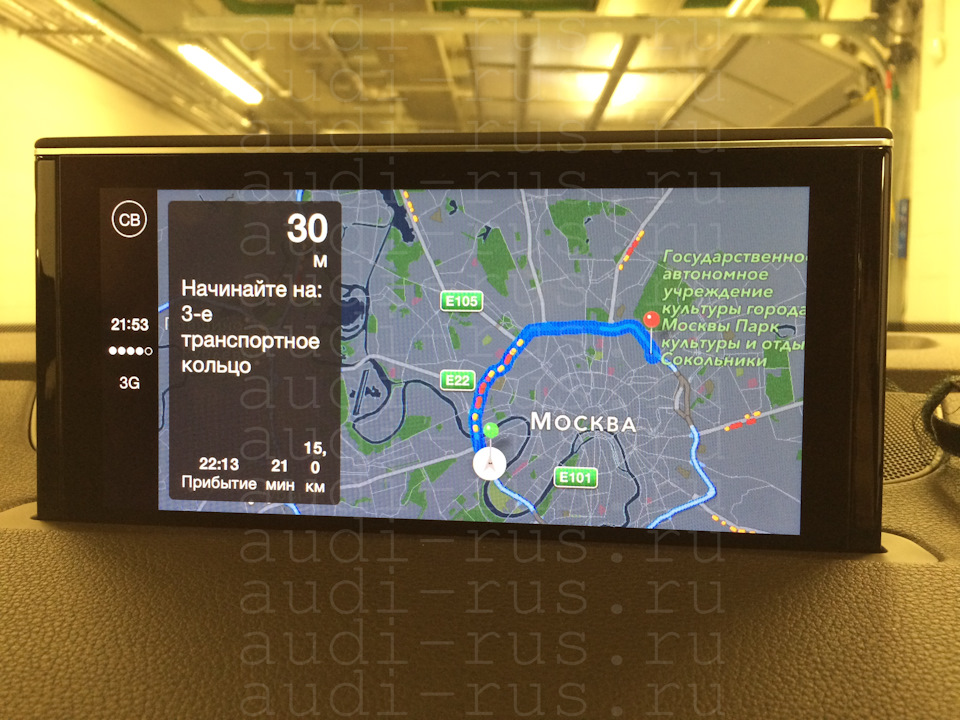

На картинке представлены штатные карты Apple — пробки отображаются.
Техническая реализация и обмен данными
Все вычислительные операции, связанные с указанными приложениями и их работой, осуществляются самим смартфоном.
Со стороны автомобиля:
• используется дисплей MMI для отображения в автомобиле содержимого смартфона;
• используется панель управления MMI для управления интерфейсом Audi smartphone interface в автомобиле;
• используется аппаратное обеспечение системы голосового управления в автомобиле (например, микрофоны);
• используется аппаратное обеспечение установленной в автомобиле аудиосистемы для воспроизведения звука;
• используется Audi music interface для подключения смартфона к системам автомобиля с помощью кабеля USB.
Обмен данными
Для обеспечения надёжной работы автомобиль и подключённое оконечное устройство обмениваются некоторыми данными, связанными с автомобилем. Прежде чем функции Android Auto или Apple CarPlay смогут быть запущены, пользователь должен в явном виде подтвердить своё согласие с таким обменом
данными. Сообщение для такого подтверждения выводится для каждого оконечного устройства только один раз, при его первом подключении. При подключении уже «знакомых» автомобилю устройств сообщение для подтверждения не выводится.
Обзор о работе системы Смартфон Audi с устройствами Android будет продолжен…
Бюджетное дооснащение Audi Smartphone Interface`ом — Он же CarPlay и AndroidAuto
Всем привет!
Давненько ничего не писал, а в свете последних событий что появились Яндекс.Карты и Яндекс.Навигатор в CarPlay захотелось написать пост о самом наверно бюджетном дооснащении Карплеем/АндройдАвто автомобилей Audi в B9 кузове (A4 / A5 / Q5) в оригинальном исполнении. Напишу несколько вариантов.
В России большинство автомобилей в B9 кузове идет с MMI Radio Plus, без поддержки Audi Smartphone Interface, для того что бы он появился нужно заменить головное устройство на MMI Navigation, (клавиатуру и экран заменять не нужно) номера головных устройств:
8W0035183 — Без симкарты для онлайн-сервисов, БЕЗ цифрового радио
8W0035188 — Без симкарты для онлайн-сервисов, с цифровым радио (которое работает только в европе)
8W0035192 — с сим картой для онлайн-сервисов и цифровым радио (которое работает только в европе)
8W0035193 — с сим картой для онлайн-сервисов, БЕЗ цифрового радио
(Чем выше буква по алфавиту тем свежее голова)
Голову нужно заменить, снять защиту компонентов, закодировать и разблокировать функционал
По первым двум пунктам — это в принципе стандартная процедура, которая подразумевает под собой наличие знаний (если таковых нет то лучше обратиться к специалистам, стоимость этой процедуры я думаю от 5 до 10 т.р.
По поводу разблокировки есть уже написанный пост — www.drive2.ru/l/582962715388061652/
Данные головы можно найти по разумным ценам на аукционах — allegro.pl / Ebay.com
Можно брать любую голову из списка (они все для европейского рынка), соответственно все зависит от цены, сим карта я думаю что особо никому не нужна ибо в России довольно скудные онлайн — данные которые работают периодически, поэтому какая голова будет доступнее — такую и берем.
На всех головных устройствах есть штатная навигация и поддержка Audi Smartphone Interface.
Далее нам нужно установить USB разъем который будет поддерживать передачу данных, а не только зарядку.
Оригинальный разъем 8W0035736 и разъем и провода к нему, можно сразу купить готовый комплект на алишке (там вроде как продают оригинал) — искать но номеру детали который выше и выбирать полный комплект (разъем + провод).

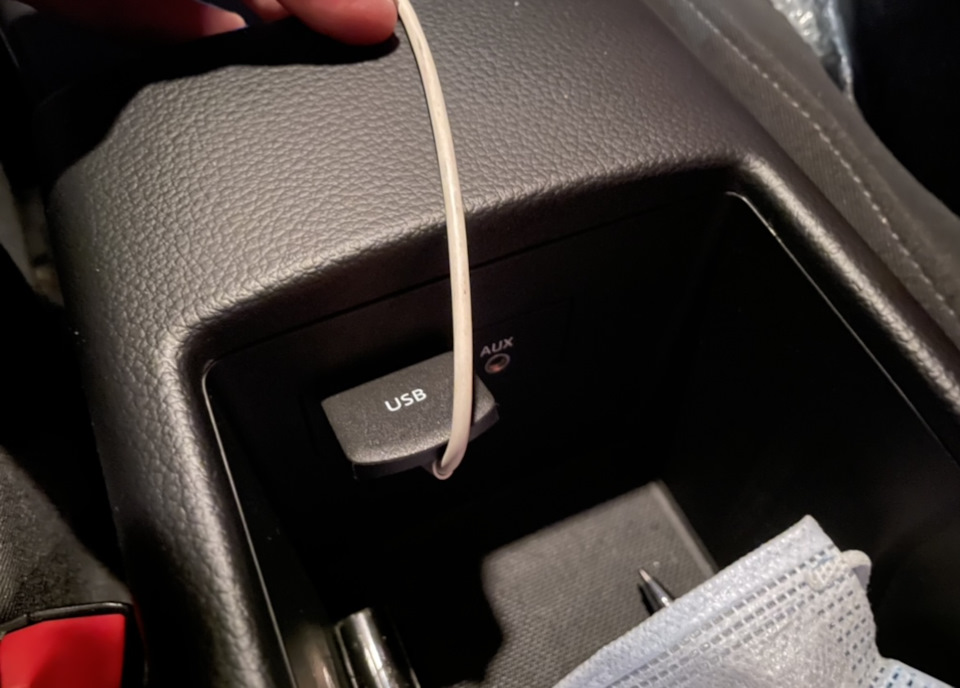

Но также есть еще бюджетнее решение установить одинарный разъем USB, это будет не совсем по штатному, но более чем приемлемо — номер разъема — 6С0035249B — стоимость его примерно 3000 р., но еще нужно будет провод. Я установил такой разъем на автомобиле жены — Audi A3 8V — работает отлично, смотрится по штатному, вот фото:
Его можно установить в переднюю консоль либо в подлокотник, на а3 я сделал вот так :

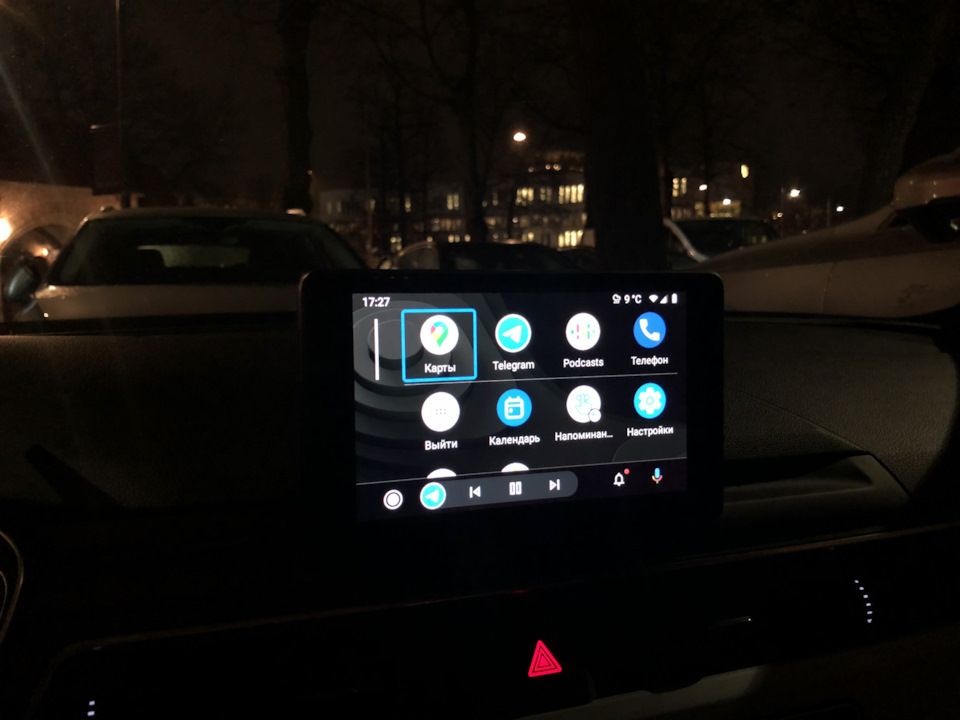

Несколько фото как отображается навигация и карплэй на штатном экране:
Установка Audi Smartphone Interface и Apple CarPlay
Приветствую в своём БЖ о моей машине. Пускай прошло очень много времени с момента установки, однако написать получилось только сейчас, ведь процесс установки может понадобиться кому-то ещё, ведь не всё так тривиально, как может показаться на первый взгляд.
Для начала немного предыстории:
Началось всё в далеком сентябре 2020 года, когда я начал выбирать себе машину. Выбор пал на две модели: Volkswagen Passat B8 2016-2018 года (дорест и рест) и Audi A4 B9 2016-2018 годов. Обязательным было следующее:
— Полный привод
— Дизель
— Всевозможные ассистенты (адаптивный круиз, удержание полосы, радары, безопасность, вот это вот всё)
— По возможности максимальный фарш
— Бесключевой доступ

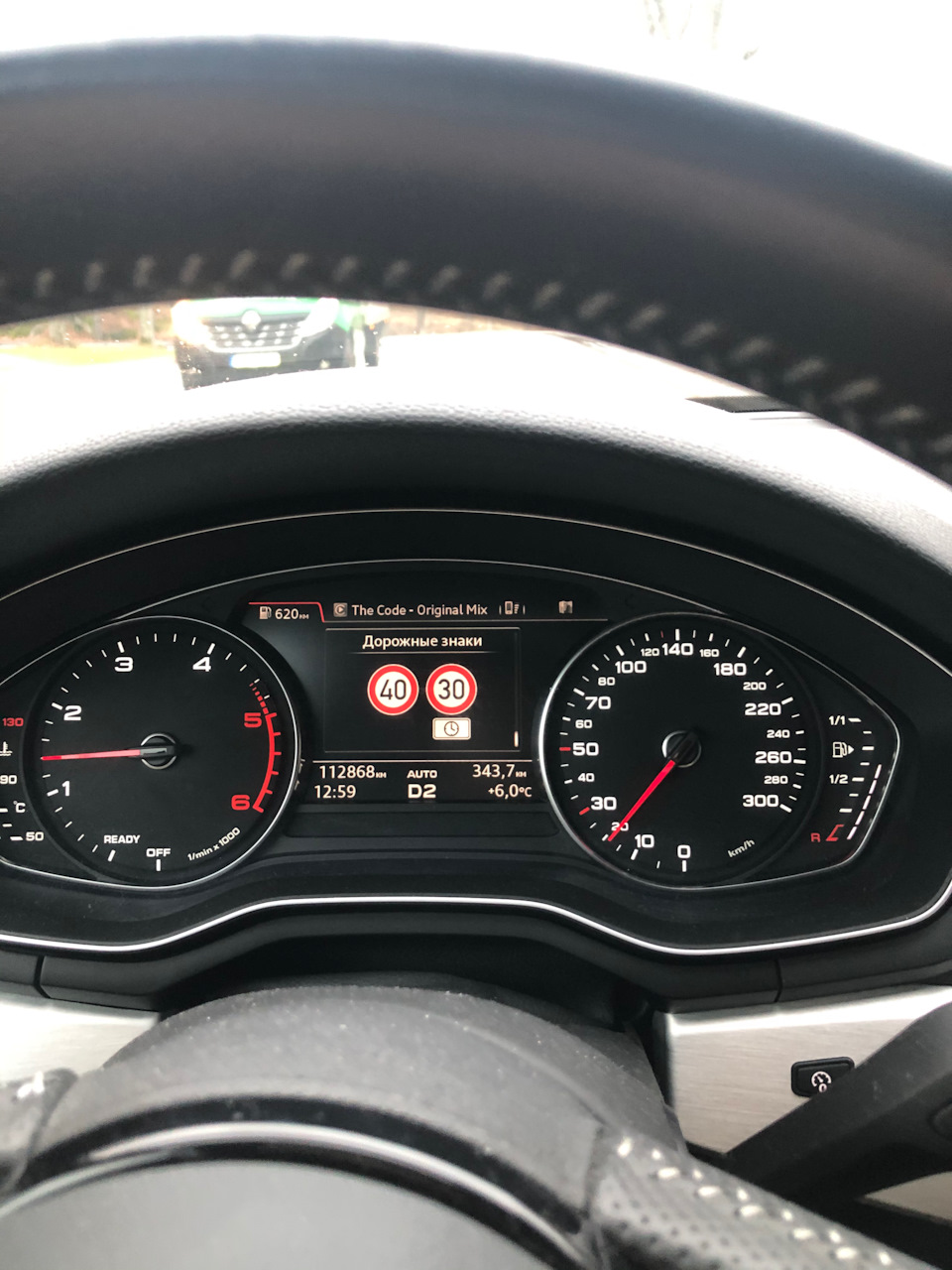

— Наличие цифрового дашборда (от которого в последствии отказался, так как штука вроде и красивая, но на каждодневной основе довольно бесполезная)
— Apple CarPlay
В случае с Passat под максимальным фаршем понималась панорама и кресла с массажем, в случае с А4 хотя бы память сидений (да, в Швеции с этим очень плохо) и обязательно трёхзонный климат (ну на дух я не переношу внешний вид двухзонного блока, а у трёхзонного красивый экранчик).
О бесключевом доступе пришлось забыть сразу же, шведы его очень боятся и потому на около 50 просмотренных мною машин он отсутствовал как факт. «Дооснащу», — подумал Я. Ваг же.
Passat Отвалился очень быстро. Всё-таки Haldex, поперечный мотор, DQ250 (DQ500 появилась только в рестайле или на V6, а он уже стоил космос) и дизайн кресел заставляли меня дважды, а то и трижды подумать при просмотре каждой машины. Однако дашборды там были почти в каждой первой представленной модели. Потому Passat быстро отвалился, дальше шла Audi A4.
Здесь всё немного получше, однако рынок заполоняло огромное количество машин с двухзонным климатом и без CarPlay. Так же 99% машин шли с механическими регулировками кресел, от чего также пришлось отказаться. Так мало того, что без регулировок, так еще и были варианты кресел без регулировки по высоте, что было вообще ахтунг. Абсолютно все без бесключевого доступа. А если и были варианты с дашбордом и CarPlay (дашборд был неким гарантом того, что CarPlay в машине будет, ведь MMI Navigation Plus), то без ассистентов или просто в максимально нищей комплектации. И вот я приехал смотреть очередную машину с дашбордом, в которой не было ничего, но рядом с ней стояла машинка без дашборда, которую я сразу же откинул из рассмотрения. Однако она была на хорошем салоне, со всеми ассистентами, разве что были ручные регулировки кресел, не было камеры и бесключевого доступа. Разочаровавшись, я поехал домой.
На следующий день нахожу ещё одну машинку. У неё нет дашборда, стоит MMI Radio, но на экране CarPlay! «Чудеса», — подумал Я и сразу начал звонить. И действительно, это оказалось не MMI Radio, а MMI Navigation — нечто переходное между MMI Radio и MMI Navigation Plus (с широким экраном, а дашборд может установиться только на такую голову). Было решено ехать смотреть, но машина была продана за 20 минут в Финляндию. И тут я вспомнил, что на той вчерашней машине тоже была MMI Navigation, так что, стало быть, туда тоже можно будет вкорячить CarPlay! Так и оказалось.

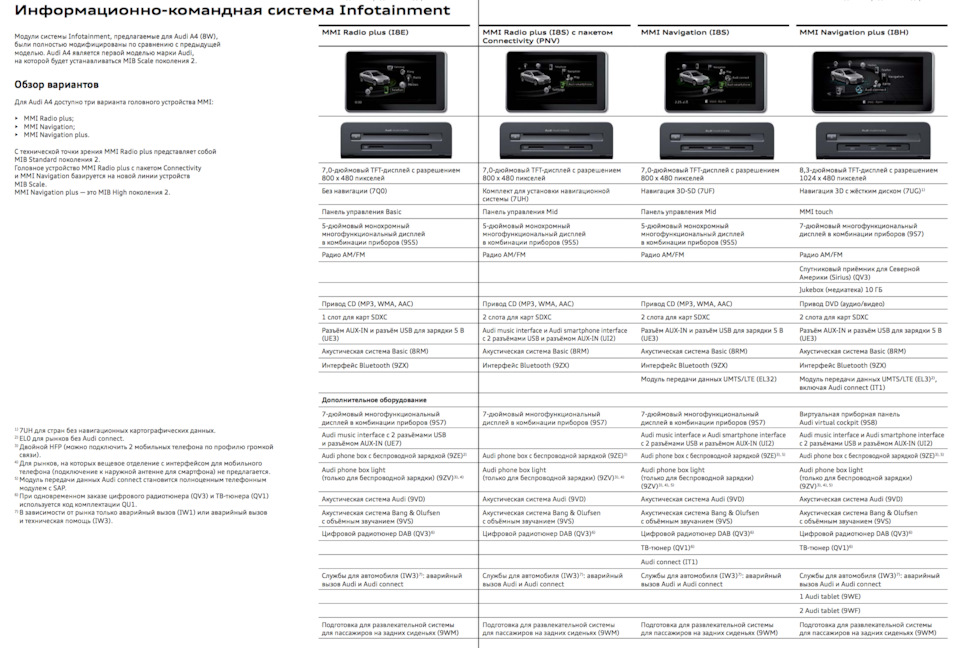

Если вкратце, то у A4 дорестайл есть 3 основных магнитолы: MMI Radio Plus, MMI Navigation и MMI Navigation Plus.
В качестве допа туда встаёт Audi Smartphone Interface (то бишь CarPlay). Решено, покупаем, а остальное докинем на месте.
Далее самая весёлая часть — разобраться, как это всё работает. Огромное спасибо mkbK за подробнейшие отчёты! По нему, в основном, и делал. Однако некоторые моменты он не рассмотрел, так как они у него не учитывались.
Основу установки я брал из этого отчета: www.drive2.ru/l/475301835331076107/

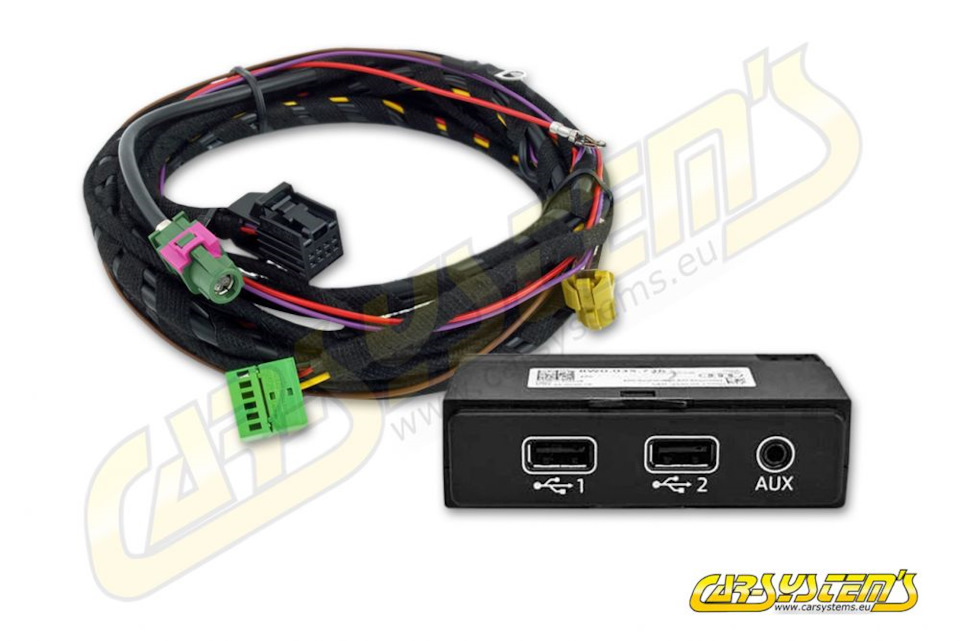

Был куплен блок 2 USB+AUX IN (8W0 035 736) и LVDS провод до головы, а так же множество разъёмов и проводов, а именно:
— Клеммы в корпус плоского разъема 000 979 009 E (для разъёма в блоке USB)
— Клеммы в корпус плоского разъема 000 979 022 E (для блока предохранителей)
— LVDS провод 8V1971151A (для соединения разъёмов с магнитолой)
— Разъём для подключения внешних мультимедиа устройств 8W0035736 (куплен на местной разборке)
— Восьмиконтактный разъём 8L0971883 (у меня был шестиконтактный, об этом позже)

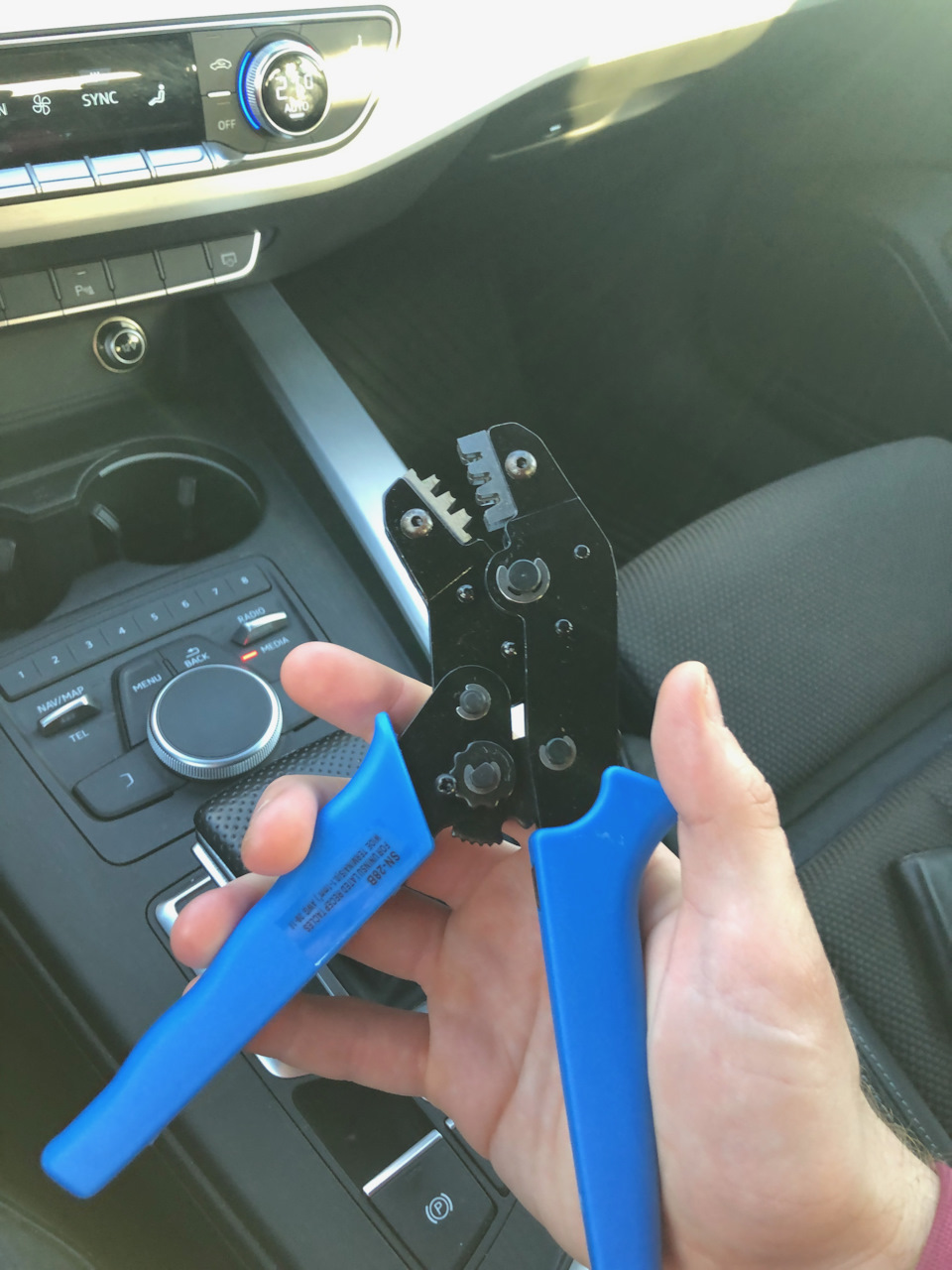

— Обжимка разъёмов
— Предохранитель 1 ампер в нишу слева от водителя

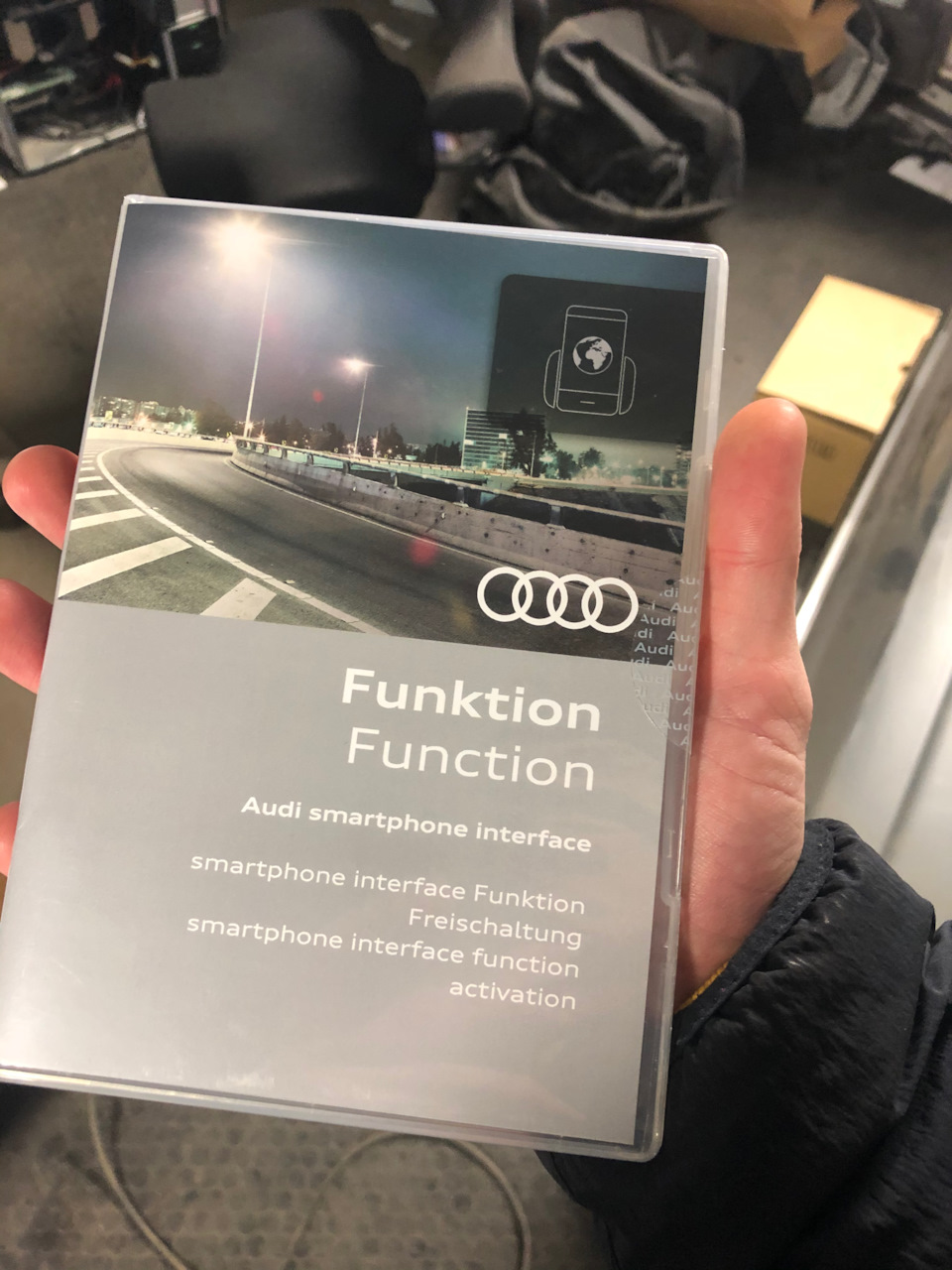

— Лицензия CarPlay
— Шпатели для разборки пластика

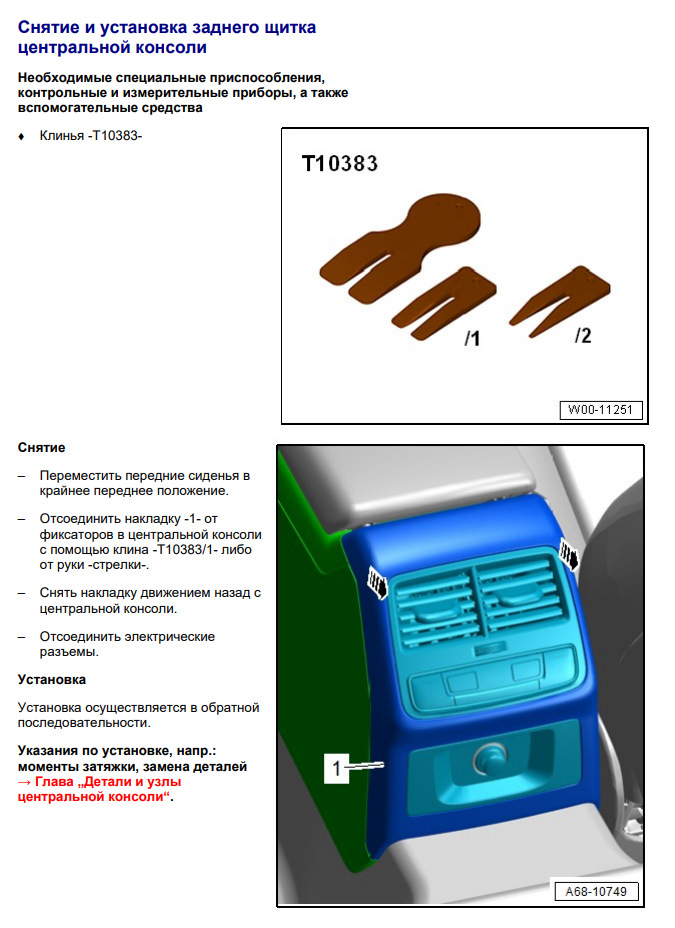

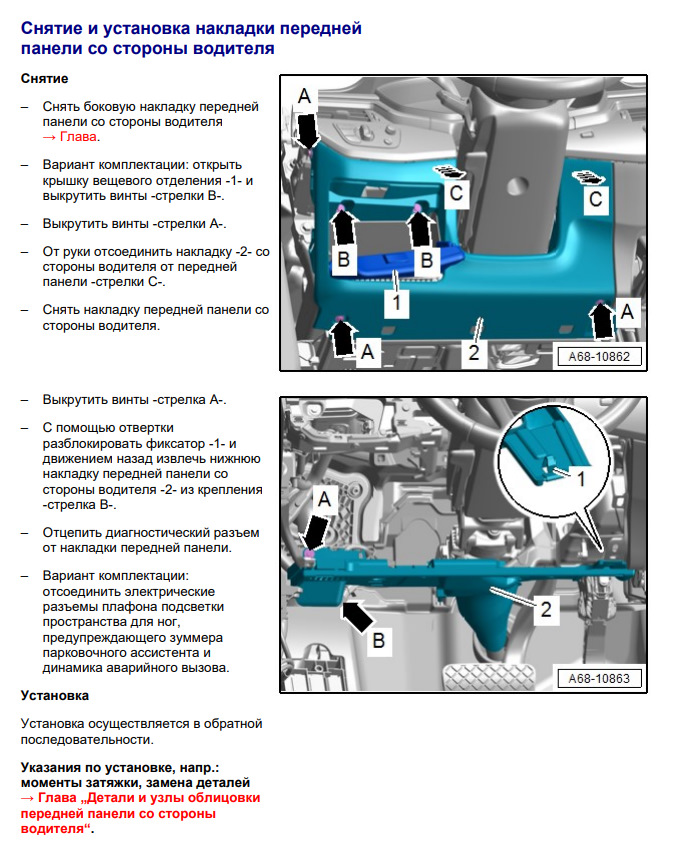

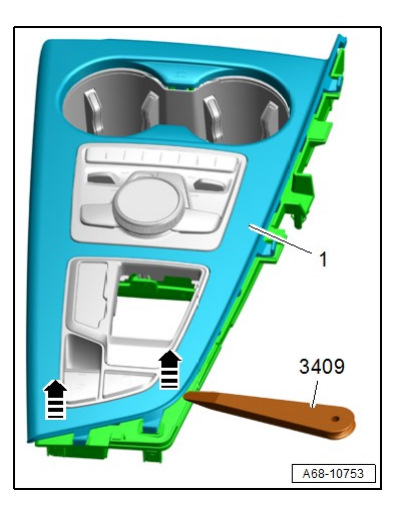

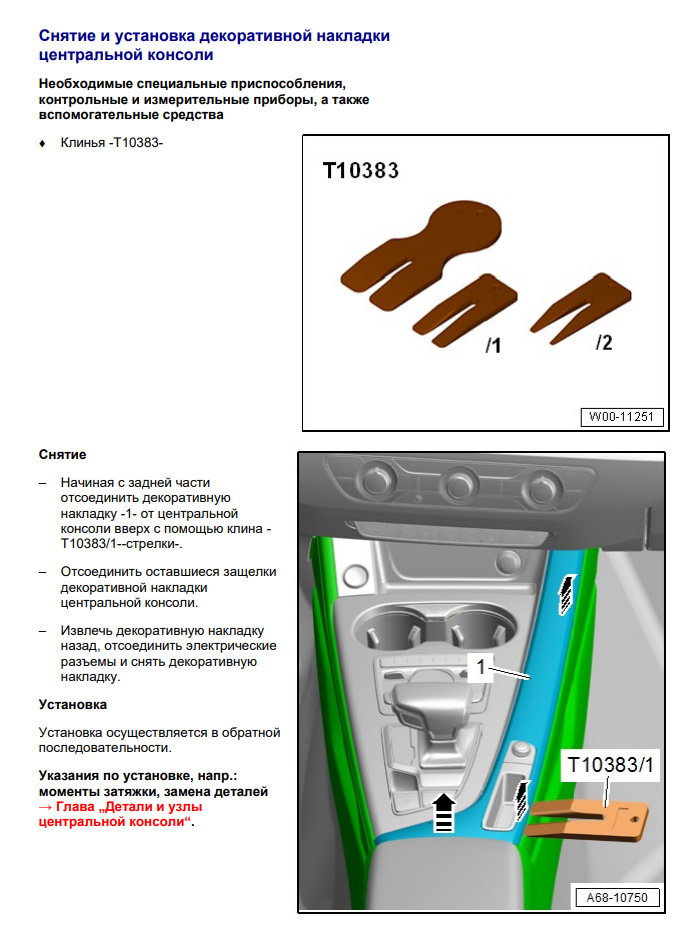

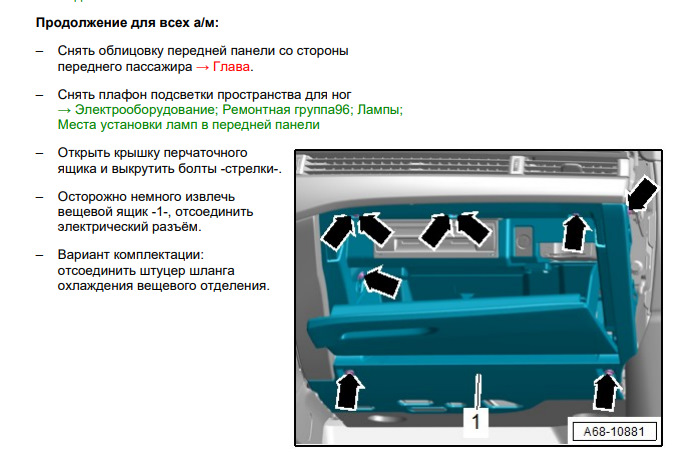

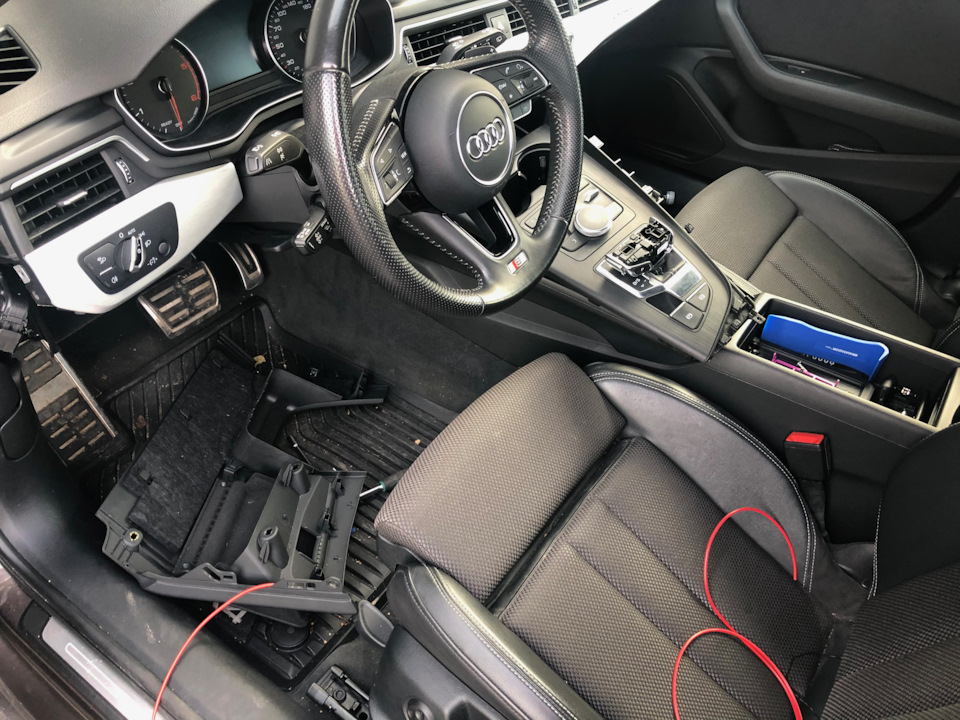

Разборка началась с получения доступа к бардачку, подлокотнику и блоку предохранителя.

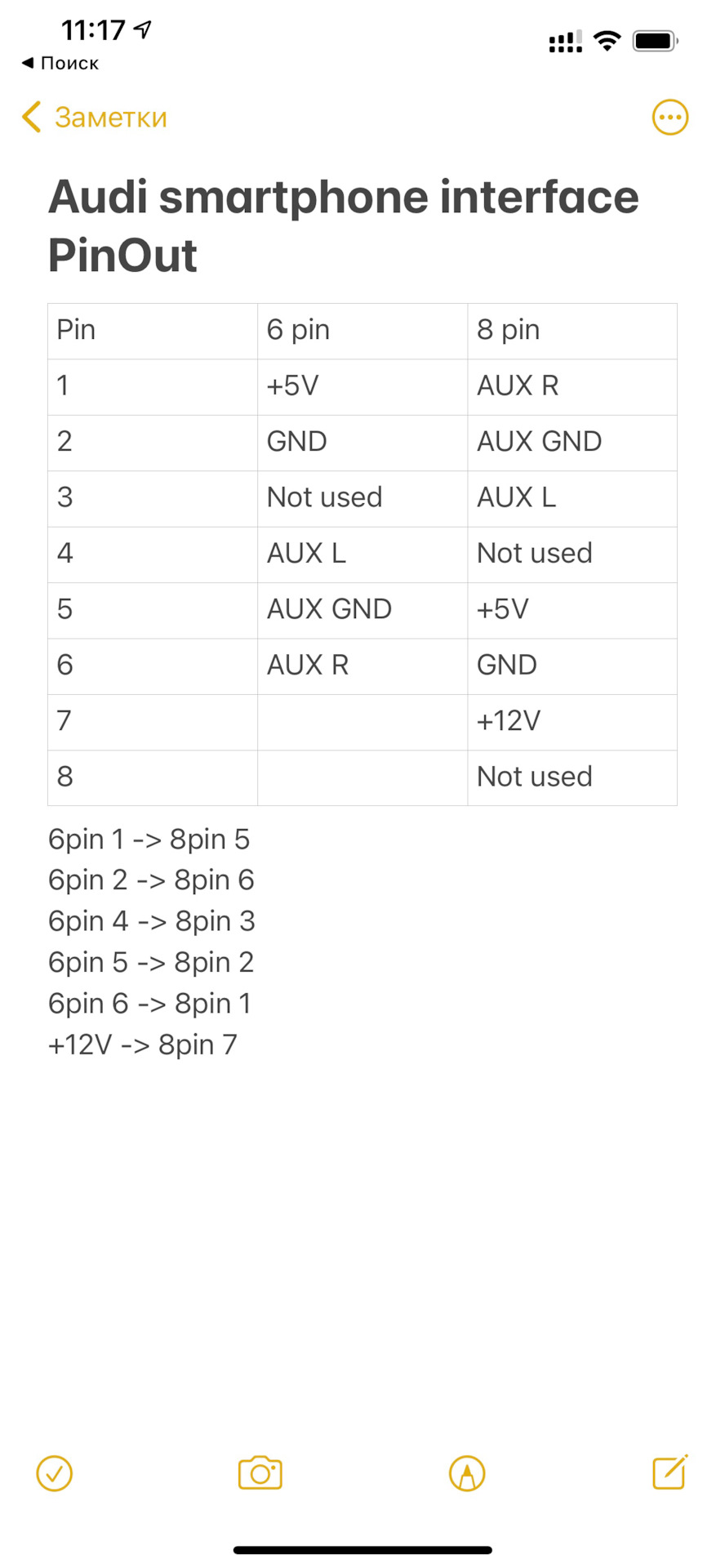

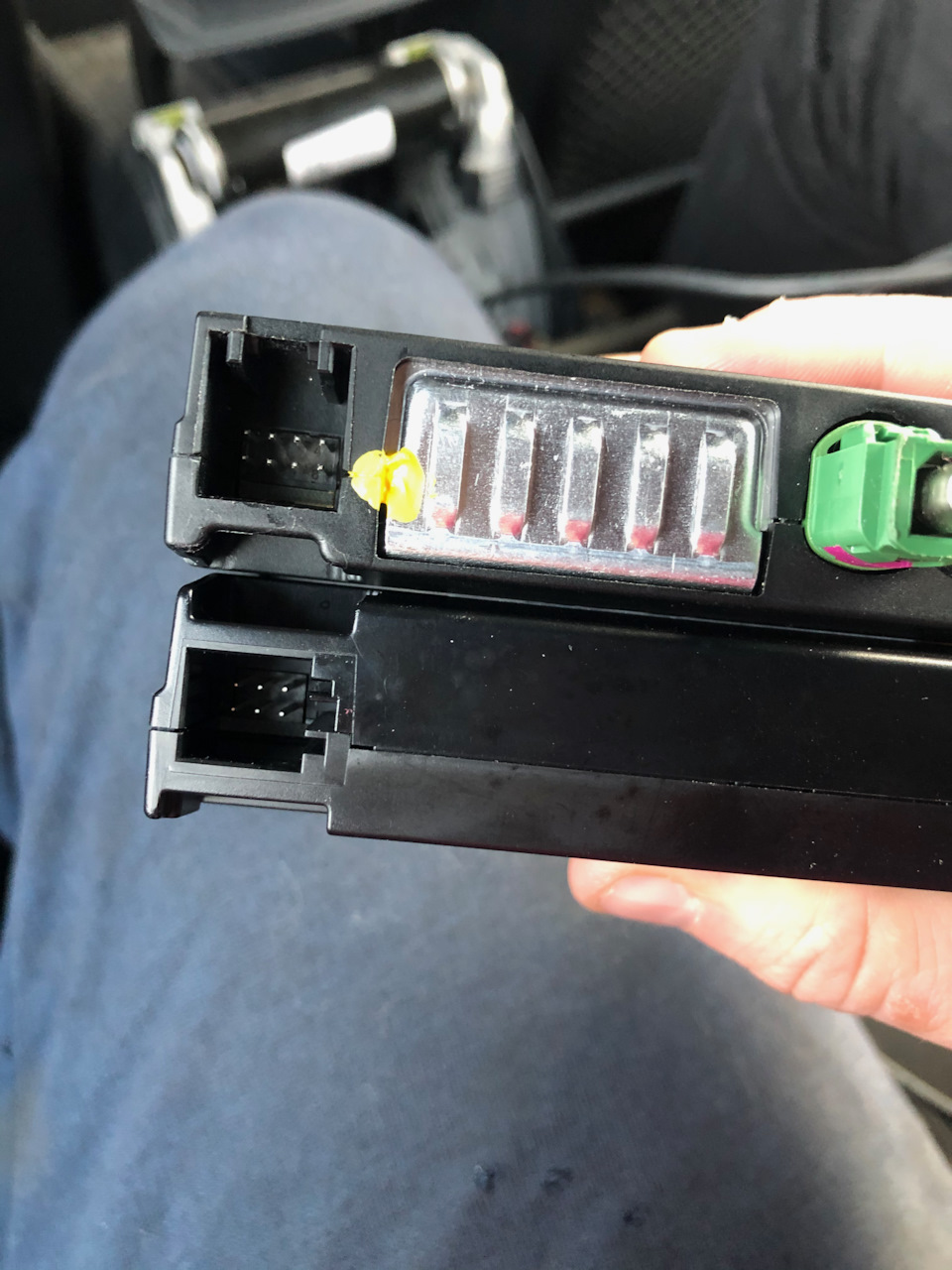

Сняв блок USB портов, меня ждала засада. В моём блоке 6 пинов, а в покупном было 8. Пришлось рыться в схемах. Заглянул в Эльзу, сопоставил схемы, собрал табличку.

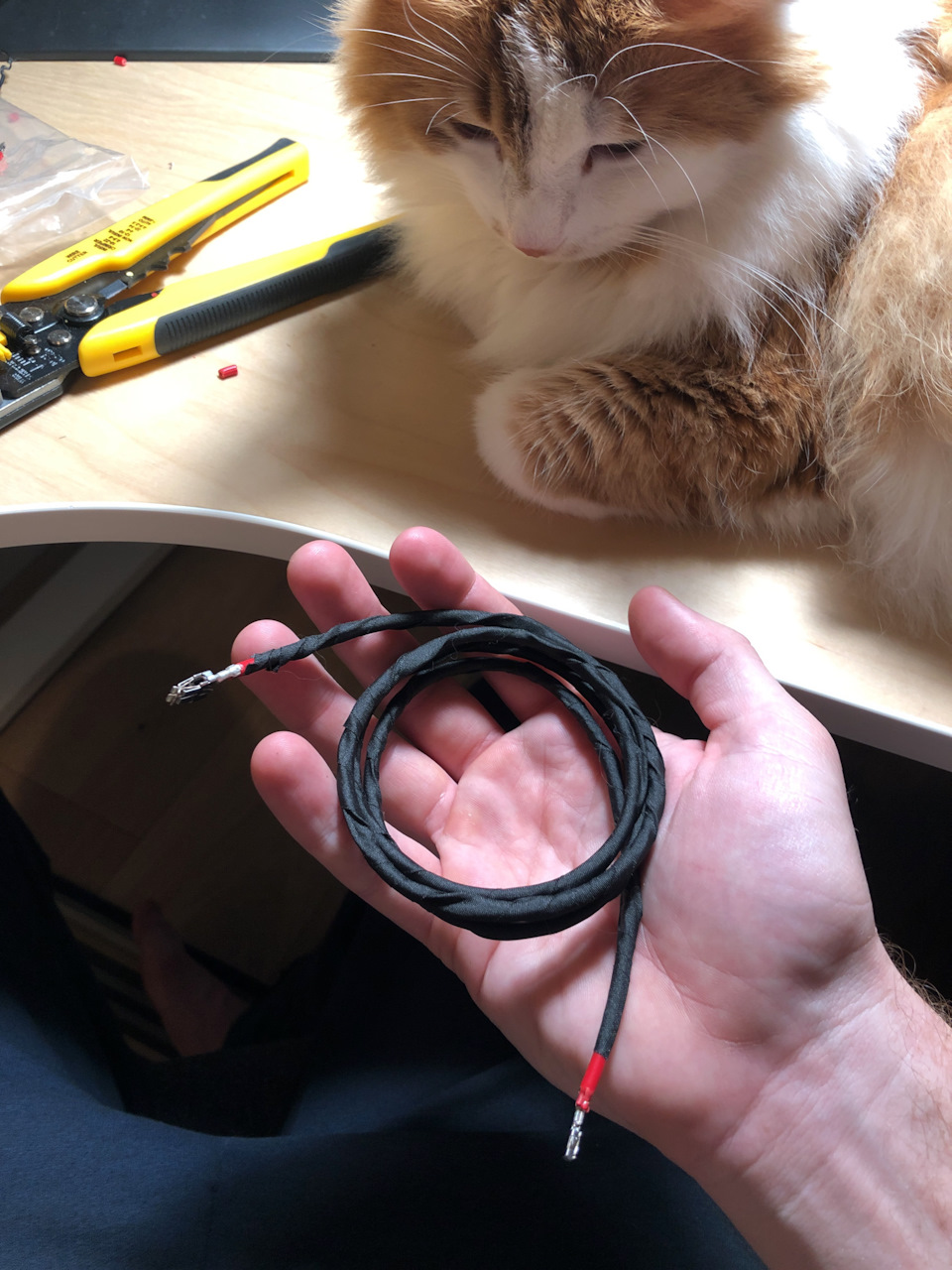

Далее обжал полтора метра провода под предохранитель и разъём и перепиновал его, а также обтянул его в изоленту, чтоб не бился.
Разборка не была особо сложной. Большую сложность составляло то, что, по большому счету, машину разбирал впервые и было крайне страшно поломать пластик. Ну и клипсы постоянно падали.
Всё провёл, собрал и… ничего. Ну хотя бы зарядка на устройства пошла, и то радует. Думал, что с помощью шнурка хотя бы смогу пустить музыку с USB. Позвонил в Dynasty AB, сказали приезжать. Цена лицензии 100 евро, 100 евро за работу.
Во время установки вскрылось, что магнитолу пытались обновить, но не до конца, из-за чего возникла ошибка целостности данных. На решение потребовалось около пары часов, во время обновления происходили всякие странности. Например, приборка приобрела очень странный вид
тогда как обычно она выглядит так
Готово! Радости моей не было предела. CarPlay, наконец, запустился без замены головы. Конечно, пиксели немного бросаются в глаза и управление через колёсико, но к этому очень быстро привыкаешь. Также был протестирован Android Auto.
Единственное, что непонятно, так это то, что встроенный навигатор не сообщает положение телефону, от чего Google Maps теряется в тоннелях. Мне казалось, всё будет в порядке. Это у всех так или я один счастливчик?
На этом всё! Наконец смог собраться и написать что-то в БЖ, а то никак руки не доходили. Дальше будет еще прохождение ТО-120, которое полностью сделал сам, кроме масла в КПП, пока побаиваюсь делать его сам. Всем удачи на дорогах!
Только оригинальные опции, стоимость с установкой под ключ.
Телефон для ваших вопросов: 8 800 250 6608, звонок бесплатный!
Audi smartphone interface это интересный и безопасный способ использования возможностей смартфона за рулем автомобиля. С помощью Audi smartphone interface можно воспроизводить некоторые отобранные приложения смартфона на дисплее автомобиля и управлять ими с помощью органов управления автомобиля так же, как эти приложения обычно управляются на самом смартфоне. Тем самым Audi smartphone interface позволяет пользоваться смартфоном в автомобиле с очень высоким уровнем удобства, функциональности и не в последнюю очередь безопасности, так как руки водителя всё время остаются там, где они и должны быть во время движения — на рулевом колесе!
Программное обеспечение
Функция Audi smartphone interface совместима с двумя операционными системами:
Для подключения к автомобилю через функцию Audi smartphone interface на смартфоне должно иметься соответствующее программное обеспечение.
Для устройств Android это Android Auto, для устройств Apple — Apple CarPlay.
— Для устройств Android необходимо скачать приложение Android Auto из Google Play Store и установить.
— Для устройств Apple этого делать не требуется, поскольку Apple CarPlay уже предустановлено в операционной системе iOS, в последних версиях (дополнительная информация ниже или на apple.com)
Приложения которые выводся через Iphone можно посмотреть по данной ссылке на официальном сайте APPLE
Приложения которые выводся через Android можно посмотреть по данной ссылке на официальном сайте GOOGLE PLAY
