IP-адрес

IP-адрес (Internet Protocol Address) – это уникальный сетевой идентификатор, присваивающийся каждому участнику локальной или глобальной компьютерной сети. Это может быть как Всемирная паутина, так и частная сеть предприятия. Главное – она должна быть основана на протоколе TCP/IP.

Независимо от типа сети, айпи-адреса в ее пределах не должны повторяться. Благодаря возможности присваивания уникального идентификатора каждому пользователю появляется возможность разграничения действий. Система умеет распознавать пользователей, следовательно, каждому из них можно давать тот или иной уровень доступа, отследить действия или вовсе заблокировать.

Форматы IP-адресов

До недавнего времени человечество использовало один общепринятый формат записи IP-адреса – 32-битный IPv4. Это четвертая версия интернет-протокола. До нее существовали версии IPv3, IPv2, но именно v4 стала широко использоваться по всему миру.

32-битный IP-адрес имеет следующий вид:

Он состоит из четырех числовых значений от 0 до 255, разделенных точками.

Минус данного формата – малый охват. С ростом популярности интернета выросло и число уникальных узлов (пользователей). Уникальные IP-адреса просто заканчивались. Поэтому в 1996 году был создан IPv6.

Шестая версия интернет-протокола представляет собой 128-битную запись, состоящую из 8 буквенно-цифровых блоков, разделенных двоеточиями.

Как выглядит IP-адрес в 128-битной версии:

Нулевые группы можно сокращать (вместо «0000» – «0»). Несколько нулевых групп, стоящих друг за другом, можно сократить двойным двоеточием (вместо «fe80:0:0:0:0:df00:0:1» – «fe80::df00:0:1»). Использование более одного двойного двоеточия не допускается.

До 2012 года данный формат айпи-адресов практически не использовался. Только на конец 2012 года доля сетевого трафика, использующего IPv6, составила 1 %. К концу 2013-го – 3 %, а в 2018-м (по данным статистики Google) – около 25 %.

Как показывает динамика, IPv6 становится все более востребованным и, возможно, через несколько лет полностью вытеснит IPv4. По подсчетам специалистов комбинаций в последней версии протокола хватит на несколько столетий, даже несмотря на постоянный рост числа уникальных узлов.

Виды IP-адресов

Все IP-адреса классифицируются по нескольким критериям.

По способу использования:

внешние. Используются в глобальных сетях. Именно данный тип айпи-адресов позволяет владельцам сайтов отслеживать статистику посещений, определять характеристики посетителей, выполнять аналитику;

внутренние. Используются внутри локальной (частной) сети. Такой адрес нельзя применять в глобальных системах. Отследить его могут только участники этой же сети.

Из-за ограниченности количества внешних IP-адресов зачастую применяют технологию NAT (Network Address Translation), которая преобразует внутренние идентификаторы во внешние.

По способу определения:

статические (постоянные). Каждому узлу присваивается свой идентификатор на неограниченное время. Один адрес используется только на одном устройстве. Отследить такого пользователя легко;

динамические (непостоянные). Идентификаторы присваиваются на ограниченное время – от начала до конца сессии. Один адрес может использоваться неограниченное число раз разными устройствами. При завершении сессии айпи становится свободным и может быть присвоен другому узлу. Отслеживание пользователей с динамическими IP-адресами затруднительно. Для этого необходим специальный инструмент.

Зачем использовать статические IP

Несмотря на преимущества динамических айпи, статические по-прежнему продолжают активно использоваться. Это обусловлено рядом нюансов:

для доступа к некоторым сервисам требуется именно статический адрес;

он позволяет применять защищенные каналы передачи данных;

пользователь привязывается к конкретной сети;

так оптимизируется работа с сетевыми серверами.

В целом статический IP-адрес является более надежным и безопасным. Поэтому его активно используют в сетях и ресурсах, требующих значительного уровня защиты.

Структура IP-адресов

Каждый IP-адрес в сети состоит из двух частей:

Для определения номера сети и узла необходимо использовать так называемые маски подсети, позволяющие узнать, какая именно часть идентификатора обозначает сеть, а какая – узел, соединение, устройство. Используемый метод – побитовое наложение.

Пример IP-адреса: 192.168.1.2. Пример маски подсети: 255.255.254.0.

Для определения номера сети переводим адрес в двоичную систему счисления. Получаем следующую картину:

Айпи код что это такое. Смотреть фото Айпи код что это такое. Смотреть картинку Айпи код что это такое. Картинка про Айпи код что это такое. Фото Айпи код что это такое

Применив метод поразрядной конъюнкции (побитового «И»), получаем адрес сети – 192.168.0.0.

Айпи код что это такое. Смотреть фото Айпи код что это такое. Смотреть картинку Айпи код что это такое. Картинка про Айпи код что это такое. Фото Айпи код что это такое

Далее, используя таблицу маршрутизации, можно вычислить адрес шлюза.

Этот метод применяется к IPv6-протоколам аналогичным образом.

Источник

Что такое IP-адрес.

Нередко пользователи интернета спрашивают, что такое IP-адрес? Со времен появления интернета, возникла потребность в системе, которая смогла бы определить адрес любого пользователя. Для этого каждому пользователю интернета стали присваивать личный IP-адрес.

IP-адрес – это уникальный определитель устройства, которое находится в локальной сети или подключено к интернету. Этот уникальный адрес может состоять из 32 – битового (по версии IPv4) или же 128 – битового (по версии IPv6) двоичного числа.

Формат записи IP-адреса (IPv4) – это запись четырех десятичных цифр от 0 до 255, написанных через точки, например 192.178.0.1. (или 172.18.228.35 – обычная десятичная форма отображения адреса, а 10000000 00001010 00000010 00001110 – двоичная вариация того же адреса).

Итак, что такое IP-адрес? Это порядок цифр, которые разделены точками или двоеточиями. Этот набор чисел является личным уникальным адресом, который помогает определить местонахождение пользователя и другую системную информацию.

IP-адреса – это уникальные данные, используя которые маршрутизируемый протокол сетевого уровня обеспечивает объединение отдельных компьютерных сетей в одну единую. IP-адреса присваиваются провайдером или администратором в процессе программирования системных устройств.

IP-адрес имеет две части: номер сети и номер устройства в сети. Если сеть изолированная – адрес присваивает администратор, используя адрес из специального резерва для таких сетей. Если отдельный узел или сеть являются составляющими сети интернета, IP-адрес присваивает провайдер или региональный регистратор.

Номера узлов в протоколе IP присваиваются вне зависимости от локальных адресов данных узлов. Маршрутизатор имеет возможность одновременно входить в несколько сетей. Поэтому, отдельный IP-адрес присваивается каждому порту маршрутизатора. Компьютер, имеющий вход сразу в несколько IP-сетей, должен иметь и несколько IP-адресов. В связи с этим, IP-адрес определяет не каждый компьютер по отдельности, а одно сетевое соединение.

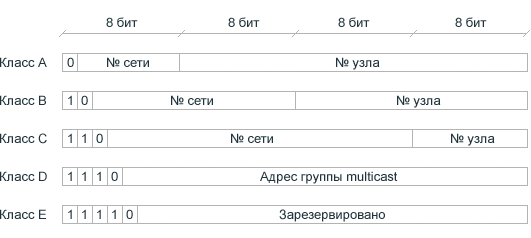

Классы IP – адресов.

Какая часть IP – адреса является сетевой, а какая соотносится с адресом узла, можно определить по значениям первых бит адреса. Этим самым можно определить принадлежность IP – адреса к конкретному классу.

Все IP – адреса разделяются на пять классов. А,В и С – основные классы к которым относятся коммерческие адреса, присваиваемые устройствам. Класс D – резерв для многоадресных рассылок, класс Е является резервом для экспериментов.

Бесклассовая адресация.

В конце ХХ века классовой маршрутизации предпочли бесклассовую, которая определяется тем, что адреса в сети определяются только маской подсети.

Айпи код что это такое. Смотреть фото Айпи код что это такое. Смотреть картинку Айпи код что это такое. Картинка про Айпи код что это такое. Фото Айпи код что это такое

Особая интерпретация IP – адресов.

Протокол IP включает в себя несколько соглашений, которые дают определение особой интерпретации IP – адресов:

Динамические IP – адреса.

Динамические IP – адреса – это адреса, которые присваиваются в автоматическом порядке во время подключения устройств к сети и используются на протяжении определенного отрезка времени до момента завершения сеанса подключения.

Источник

IP-адрес — что это такое, как его посмотреть и изменить

Айпи код что это такое. Смотреть фото Айпи код что это такое. Смотреть картинку Айпи код что это такое. Картинка про Айпи код что это такое. Фото Айпи код что это такое

Содержание:

В мире доминируют сети с IP-адресацией, самая крупная из которых – Интернет. Устройства, начиная от bluetooth-гаджетов и заканчивая компьютерами, имеют собственный IP-адрес, который служит определяющей меткой в сетевом пространстве.

Понимание того, как работает IP-адрес, является основой системного администрирования. Это базовые знания, которые нужны в реальном мире для простейшей конфигурации сетей как в домашней, так и корпоративной среде.

В этой статье расскажем простыми словами, что такое IP-адрес, какова его структура и предназначение, а также — как посмотреть IP-адрес несколькими способами. Затронем тему безопасности в IP-сетях, приведём примеры основных угроз и способы защиты от них.

Что такое IP-адрес

IP-адрес (IP от англ. Internet Protocol) — цифровой идентификатор, присваиваемый устройству, которое работает в условиях публичной или локальной сети на основе стека протоколов TCP/IP. Без него невозможно существование Интернета или какой-либо внутренней IP-сети.

Сравнить IP-адрес можно с номером телефона или адресом дома – и тот, и тот указывают на объект. Как человек звонит собеседнику по номеру, так и компьютер обращается к другому устройству по IP-адресу.

Структура IP-адреса

Разберём структуру IP-адреса на примере самого первого и распространённого интернет-протокола IPv4.

Айпи код что это такое. Смотреть фото Айпи код что это такое. Смотреть картинку Айпи код что это такое. Картинка про Айпи код что это такое. Фото Айпи код что это такое

IP-адрес IPv4 имеет 32-битную (4 байта) структуру. Он разделён на 4 части, каждая из которых состоит из 8 бит (1 байт) и называется октетом. Каждый бит IP-адреса – цифра двоичной системы.

При преобразовании октета с двоичной системы в десятеричную получается одно число со значением от 0 до 255.

Маска подсети

Устройства различают части IP-адреса при помощи маски подсети – 32-битной строки, разделённой на 4 октета, как и IP-адрес. При установке соединения каждый октет IP-адреса сопоставляется с октетом маски подсети.

В примере маска IP-адреса указана в десятичном представлении и содержит числа «255» и «0». Первое отвечает за идентификацию сети, а второе за обозначение конечного узла.

Классы IP-адресов

IP-адрес в классовой архитектуре сетевой адресации состоит из двух частей:

Важно! В связи с ограниченностью ресурса адресов IPv4, в настоящее время классовая адресация почти перестала использоваться. Ей на смену пришла технология бесклассовой междоменной маршрутизации (Classless Inter-Domain Routing, CIDR). Бесклассовая адресация более экономно использует диапазон адресов IPv4, так как в ней нет строгой привязки масок подсети к адресам подсети.

TCP/IP

Любая сеть с IP-адресацией построена на основе TCP/IP – модели, включающей в себя стек протоколов, применяемых при передаче данных по сети. Основными протоколами являются TCP и IP, но имеется и масса других вариантов.

Уровни TCP/IP

Айпи код что это такое. Смотреть фото Айпи код что это такое. Смотреть картинку Айпи код что это такое. Картинка про Айпи код что это такое. Фото Айпи код что это такое

Сетевое расположение IP-адресов

Айпи код что это такое. Смотреть фото Айпи код что это такое. Смотреть картинку Айпи код что это такое. Картинка про Айпи код что это такое. Фото Айпи код что это такое

Уникальные IP-адреса, которые назначаются специальными организациями (например, Интернет-провайдером), называются внешними, белыми или публичными. Публичные IP-адреса применяются для получения доступа к Интернету и осуществления взаимодействия с другими узлами через публичную сеть. Устройство с внешним IP-адресом видно другим пользователям в Интернете.

Кроме того, существуют частные IP-адреса, именуемые также серыми или внутренними. Серые IP-адреса назначаются устройствам в локальной сети и не видны в Интернете. К примеру, можно представить дом, в котором к WI-FI роутеру подключено несколько устройств. Все они объединены в одну сеть и имеют серые IP-адреса.

Публичные IP-адресаЧастные IP-адреса
Глобальный (внешний) охват.Местный (внутренний) охват.
Используются для соединений через Интернет за пределами частной сети.Используется для связи с другими устройствами в частной сети.
Уникальный числовой код, не используемый другими устройствами.Неуникальный числовой код, который может использоваться другими устройствами в других частных сетях.
Можно узнать по поисковому запросу типа: «Мой IP-адрес» («What is my IP»).Можно найти во внутренних настройках устройства.
Назначаются интернет-провайдером.Присваиваются маршрутизатором конкретному устройству.
Платные.Бесплатные.
Может использоваться любое число, не входящее в диапазон частных IP-адресов.10.0.0.0 — 10.255.255.255
172.16.0.0 — 172.31.255.255
192.168.0.0 — 192.168.255.255
Пример: 8.8.8.8.Пример: 10.11.12.13

Присвоение IP-адресов

Динамическое назначение

При подключении к сети через протокол динамической настройки узла (DHCP / Dynamic Host Configuration Protocol) все параметры стека TCP/IP автоматически устанавливаются на устройстве. Узлу назначается динамический IP-адрес, который меняется на другой при переподключении устройства. Диапазон IP-адресов указывается на сервере DHCP.

Статическое назначение

Статический IP-адрес присваивается вручную и не изменяется при переподключении к сети. Этот тип присваивания используется на устройствах, доступ к которым должен производится по одному адресу (например, на серверах).

Версии IP

Айпи код что это такое. Смотреть фото Айпи код что это такое. Смотреть картинку Айпи код что это такое. Картинка про Айпи код что это такое. Фото Айпи код что это такое

В сентябре 1981 года появился первый стандарт интернет-протокола (IP) IPv4, который положил начало современной сети Интернет. Ipv4 IP-адрес имеет вид: 192.168.50.1 .

Подробнее этот формат разобран выше.

Айпи код что это такое. Смотреть фото Айпи код что это такое. Смотреть картинку Айпи код что это такое. Картинка про Айпи код что это такое. Фото Айпи код что это такое

Интернет с 1980-х годов начал стремительно расти, поэтому появилась угроза истощения пула возможных адресов – их просто не хватило бы на все сети и узлы. Поэтому в 1995 году появился формат IPv6, при котором длина IP-адреса возросла с 32 до 128 бит, а десятичная система сменилась шестнадцатеричной.

IP-адрес IPv6 состоит из 16 октетов (8 блоков по 2 октета), раздёленных двоеточиями. В полном виде запись IPv6 выглядит следующим образом: 2001:0bd7:0ccf:0006:0000:0000:012f:002d .

Адрес IPv6 можно сжать, исключив нули из записи. Сокращенная форма IPv6: 2001:bd7:ccf:12f:2d .

Развитие IPv6

Новый формат IP-адреса развивается сравнительно медленно. Первое внутреннее внедрение произошло у Google ещё в 2008, тогда протокол прошёл успешное тестирование. 6 июня 2012 года совершился повсеместный запуск IPv6.

Кстати. Число возможно доступных IPv6 адресов равняется 340 ундециллионам (ундециллион – число с 36 нулями). Для сравнения, в формате IPv4 этот показатель не превышает отметки 3,4 миллиона IP-адресов.

Многие провайдеры стали предоставлять пользователям услуги с использованием новой технологии, поэтому доля трафика IPv6 к 2020 году составила 30% по всему миру. В России доля трафика IPv6 составляет 4.5%, но постепенно увеличивается. Основным фактором, замедляющим процесс внедрения IPv6, является необходимость замены оборудования провайдеров на более новое, что несёт дополнительные затраты.

DNS и IP-адрес

Путешествуя по Интернету, пользователь устанавливает соединение через браузер с другими серверами в основном не по IP-адресу, а с помощью доменного имени. Система доменных имён (DNS) служит для перенаправления на постоянный IP-адрес конечного веб-ресурса. Говоря простыми словами, она преобразовывает буквенные значения доменного имени в цифры IP-адреса.

Например, чтобы попасть на сайт поисковика Google, не нужно вводить сложный в запоминании числовой адрес «74.125.131.100». Достаточно набрать в адресной строке доменное имя «.google.com».

За осуществление подобной переадресации отвечает DNS-сервер, который работает согласно информации из DNS-записей. Продолжая «телефонную» аналогию можно сказать, что если IP-адрес — это номер телефона, то сервер DNS — это телефонная книга, содержащая все подобные номера.

Домены от Eternalhost — быстрый и выгодный способ получить имя для веб-ресурса! Статус LIR, широкий выбор популярных зон, возможность продления по цене покупки, бесплатный DNS-хостинг.

Как узнать IP-адрес

Айпи код что это такое. Смотреть фото Айпи код что это такое. Смотреть картинку Айпи код что это такое. Картинка про Айпи код что это такое. Фото Айпи код что это такое

Определить IP-адрес используемого устройства можно при помощи поискового запроса в браузере вида «мой ip-адрес» («What is my IP»). Многие сервисы, такие как Whoer, 2ip и WhiteWhois, проверяют идентификатор IP-адреса и предоставляют более подробную информацию о пользователе (например, название провайдера или примерное местоположение устройства).

В локальной сети адрес устройства указывается в настройках операционной системы, поэтому прибегать к внешними инструментам не требуется. Определить локальный IP-адрес можно следующими способами.

Анонимность и безопасность

«Вычислю по IP»

Это скорее миф, чем реальная угроза. Среди пользователей существует заблуждение, что злоумышленник может отследить человека, узнав его внешний IP-адрес. На деле не всё так просто — информация о клиентах находится в безопасности у провайдера. Доступ к личным данным такого рода могут получить только органы государственной безопасности.

Айпи код что это такое. Смотреть фото Айпи код что это такое. Смотреть картинку Айпи код что это такое. Картинка про Айпи код что это такое. Фото Айпи код что это такое

Единственное, что можно узнать по IP-адресу, так это местоположение оборудования провайдера. А такая информация указывает лишь на примерную геолокацию пользователя с точностью до страны и города.

Атака сетевого устройства

Злоумышленник может обнаружить IP-адрес устройства и просканировать его на наличие потенциальных дыр в безопасности. В качестве последних могут выступать брандмауэры со слабой защитой. Также существуют программы, которые прослушивают внешние порты (например, SSH, VNC, HTTP, RDP) устройства пользователя на предмет уязвимостей.

Атаки сетевых устройств проводятся как через Интернет, так и по локальной сети. Иногда спасает использование DHCP — IP-адрес меняется при переподключении, поэтому злоумышленнику приходится заново искать IP и начинать атаку.

Фиксация деятельности со стороны провайдера

Интернет-провайдер выступает в роли посредника и может анализировать сетевой трафик. Данные, передающиеся через незашифрованные протоколы (например, HTTP, FTP), разбираются без проблем. При использовании защищённых вариантов (HTTPS, SFTP, SSH) передаётся информация только об адресе или домене конечного сервера.

Способы защиты IP-адреса

От перечисленных угроз может обезопасить использование сети TOR, прокси или VPN. Представленные типы защиты выполняют скрытие IP-адреса, что анонимизирует деятельность пользователя в сети.

Айпи код что это такое. Смотреть фото Айпи код что это такое. Смотреть картинку Айпи код что это такое. Картинка про Айпи код что это такое. Фото Айпи код что это такое

Сеть TOR работает по принципу «луковичной маршрутизации», когда пользовательский трафик перенаправляется через несколько серверов-посредников и выходит в Интернет. Публичный IP-адрес пользователя постоянно меняется, что анонимизирует деятельность и не позволяет отследить трафик. Начать использование сети TOR можно, скачав официальный браузер Tor Browser, который, помимо маршрутизации, блокирует отслеживающие трекеры интернет-ресурсов.

Прокси и VPN работают схоже. Трафик перенаправляется через сервер (или несколько серверов) и выходит в Интернет с подменой IP-адреса. Технология VPN, в отличие от прокси, шифрует данные по пути от пользователя до сервера-посредника, поэтому считается лучшим вариантом в плане безопасности.

Как изменить IP-адрес

Локальная сеть

Изменение IP-адреса выполняется через настройки операционной системы. Далее будут приведены два способа изменения сетевого идентификатора на примере операционных систем Windows и Linux.

Windows

Айпи код что это такое. Смотреть фото Айпи код что это такое. Смотреть картинку Айпи код что это такое. Картинка про Айпи код что это такое. Фото Айпи код что это такое

Далее нужно перейти в свойства необходимого сетевого интерфейса и в появившемся окне открыть свойства компонента «Протокол Интернета версии 4 (TCP/IPv4)». В разделе «Общие» остаётся назначить статический IP-адрес, заполнив все необходимые поля.

Linux

Айпи код что это такое. Смотреть фото Айпи код что это такое. Смотреть картинку Айпи код что это такое. Картинка про Айпи код что это такое. Фото Айпи код что это такое

Необходимо выбрать сетевой интерфейс и запомнить его наименование. Теперь стоит ввести следующую команду, чтобы назначить другой IP-адрес:

В приведенном примере:

Глобальная сеть

Многие провайдеры используют динамическое назначение IP-адреса, поэтому достаточно перезагрузить маршрутизатор (роутер) для смены сетевого идентификатора.

Если назначен белый IP, то варианты решения проблемы уже другие:

Первые два способа были описаны выше – эти варианты являются наиболее простыми. Обращение к провайдеру является крайним вариантом – потребуется совершить звонок по номеру телефона горячей линии или сделать запрос на получение IP-адреса в ближайшем филиале.

Заключение

В основе Интернета и любой IP/TCP сети лежит IP-адресация. Каждый системный администратор должен знать её основы для построения сетей как в домашней, так и в корпоративной среде.

Не стоит забывать и о безопасности, ведь плохо сконфигурированная сеть имеет уязвимости, позволяющие злоумышленнику нарушить работу подключения или получить доступ к личной информации.

Источник

Степени защиты оболочек – коды IP и IK

Рабочие параметры оборудования далеко не во всех случаях обеспечивают корректность его функций, поскольку одного функционала недостаточно. Оборудование нуждается в специальной защите от негативных внешних факторов вроде дождя, снега или пыли, которые способны вывести из строя основные элементы.

Ключевая функция защиты – создать оптимальный уровень герметичности оборудованию согласно с установленной степенью защиты, а также создать гарантию безопасности при эксплуатации, как для техников по обслуживанию, так и для окружающих условий. Для выполнения необходимых требований существует несколько решений, в частности комбинированных, основу которых представляют приведенные методики:

Преимущество последней методики – возможность просто, но при этом надежно решить проблему герметичности и защитить оборудование от таких факторов, как:

Защитная оболочка выступает основой или каркасом, поверх которого монтируют разнообразные сборки с ключевым или дополнительным оборудованием, включая необходимый набор аксессуаров к нему. Ввиду простоты и удобства такая методика стала самым распространенным способом создания защиты для оборудования.

Защитные оболочки используют для всех типов оборудования – и высоковольтного, и низковольтного, включая электронику и приборы информационных технологий. Применение защиты рассчитано на применение в промышленности и бытовой сфере, включая домашние условия, для установки в стационарное оборудование или машины вращательного типа.

Оболочку производят в двух вариациях: как неотъемлемую часть конструкции и как отдельный элемент, который можно продавать сборщикам пустым. В зависимости от конкретного применения материалом для ее изготовления служит металл или пластик, по основным характеристикам защиту можно сделать проводящей либо изолирующей.

Чтобы достичь наиболее упрощенной и понятной схемы сотрудничества между производителями, разработчиками нормативных документов и покупателями продукции, всю терминологию, сервис и монтаж оборудования, его свойства и варианты контроля за ним определяют стандарты. Информационная составляющая и цель разработки стандартов ориентируется на предмет защиты, которую создает оболочка.

Важно учесть, что стандартами определяется защита, которую обеспечивает оболочки, но отнюдь не характеристики этого устройства. Стандарты «горизонтального» типа направлены на комбинированное применение, то есть в сочетании с пунктами стандарта, которому соответствует определенный продукт.

Маркировку степеней защиты используют также в описании защитного устройства, которую обеспечивают барьеры. На этот счет в России действует ГОСТ 14254-96, соответствующий МЭК 529.

Общие положения

Вначале стоит обратиться к терминологии, чтобы дать верную трактовку определений, фигурирующих в стандартах. Поэтому чуть ниже приводятся отдельные определения из общей терминологии по защите электрооборудования оболочками, которые требуют уточнения.

Ввиду успешного развития торговли в международном отношении, также приводится французская терминология и соответствующие ей определения. Сначала указывается сам термин, а затем его индекс в соответствии с IEV – Международным электротехническим словарем.

Итак: оболочка (enveloppe) IEV 826-03-12 означает обеспечение защиты приборов от конкретных внешних факторов, а также полную всестороннюю защиту от прямого контакта. В стандарте МЭК 29 есть уточнение, что источником определения выступает Электротехнический словарь, поэтому необходимо детально пояснить, на что распространяется защита:

Соответственно, главное назначение оболочки – исключить прямое соприкосновение с человеком или предметом. Обеспечить защиту от непрямых соприкосновений можно путем установки электрического контакта между проводниками.

Степень защиты – это способ, который проверяется стандартной методикой испытания, где оболочка гарантирует защиту от приближения к опасным элементам конструкции, а также доступа внутрь оборудования жидкости и предметов твердой структуры из внешней среды.

Опасная часть – детали в конструкции, представляющие опасность при касании или приближении к ним сверх допустимого расстояния за счет наличия признаков, которые указывают на опасный производственный фактор. Варианты типов опасности разные: электрическая (высокое или низкое напряжение), тепловая, механическая и прочие.

Расстояние, допустимое для обеспечения защиты – это то расстояние, в рамках которого исключены контакты щупа доступности с опасными элементами. Фактический размер этого расстояния напрямую определяет напряжение, с которым функционирует оборудование.

Щуп доступности – специальный элемент для измерения допустимого промежутка относительно опасных деталей. Превосходно имитирует часть человеческого тела или инструмент, а также его аналог, который может использовать человек.

О возможности имитировать часть тела стоит рассказать более детально, поскольку сам процесс контакта в момент имитации не стремится претендовать на изображение касаний самого длинного или, наоборот, самого короткого из пальцев. Фактически имитация – это характеристика щупа, способного имитировать палец (в основном). В случаях, когда защита нужна в разы надежнее, применяют устройство с еще большей защитной степенью.

Щуп применяют в ситуациях, когда встает необходимость проверки на предмет защищенности персонала. При этом испытание можно считать успешно пройденным, если корпус щупа не проходит внутрь целиком, предотвращая доступ к опасным элементам. Это означает, что выдержано оптимальное расстояние и оборудование обеспечивает надежную защиту при его эксплуатации.

Щуп – специальный предмет твердой структуры, созданный для проверки на предмет касания оболочки или проникновения внутрь нее. В случае, когда щуп не продвигается через отверстие, испытание можно считать успешно завершенным.

Аппаратура распределения и управления (IEV 441-11-01). «Общий термин для коммутационных аппаратов и их комбинации с относящимися к ним устройствами управления, измерения, защиты и регулирования, а также для узлов, в которых такие аппараты и устройства соединяются с соответствующими фидерами, комплектующим оборудованием, оболочками и опорными конструкциями».

Закрытое распределительное устройство (IEV 441-12-02). «Комплектное устройство, огражденное со всех сторон, сверху и снизу таким образом, чтобы обеспечить указанную степень защиты».

Система кодов и методика их использования

Как следует из определения словаря, слово «код» здесь следует понимать как сочетание знаков или символов, при участии которых можно компактно зашифровать объемную информацию. В текущей статье система кодов применяется для упрощения ее расшифровки. Кодовая система помогает визуально распознать характеристики и соответствующие им определения, а также результаты тестирования, благодаря емким буквенно-цифровым кодам.

Цели использования могут быть совершенно разными:

Соответственно, ряд стандартов по изготовлению и выпуску оборудования устанавливают определенный уровень защиты, помогающий сориентироваться в выборе нужного типа оборудования. Относительно степеней защиты оболочки для коммутационного оборудования используют коды «IP» и «IК», принятые международной системой стандартизации.

Код IP – детальное описание значений

Применение этого кода утверждено МЭК 529 или стандартом Международной Электротехнической комиссии. Аббревиатура IP расшифровывается как «International Protection», что в буквальном переводе означает «Международная защита». Назначение кодировки – проиллюстрировать буквенно-цифровым шифрованием уровень защиты конкретного прибора, которые создает оболочка, от возможных соприкосновений с опасными частями, от попадания внутрь конструкции твердых тел (грязь, мелкие насекомые и т.д.) и жидкостей.

Главное предназначение кода – применение в стандартах на производстве оборудования, но использовать его можно и в описании пустых оболочек. Однако здесь возникает ряд проблем:

На практике реальную степень защиты можно достоверно установить только в случае, если оболочка внутри конструкции заполнена и поддерживается в рабочем состоянии. Фактически это означает, что за соответствие оборудования принятым стандартам ответственность несет сборщик электрощита. Поскольку в конченом итоге именно этот персонал монтирует и подключает электрооборудование, проводит кабельную разводку внутри щита и устанавливает добавочную атрибутику (всевозможные кнопки, приборы измерения и прочее).

При этом важная задача сборщика – в результате подключения прийти к созданию такого уровня защиты, который заявлен изготовителем. Поэтому производитель оболочки в обязательном порядке должен сообщать в документах на оборудование информацию о том, где конкретно в конструкции необходимо установить оболочку, чтобы создать надлежащий уровень защиты для этой оболочки.

Код IP содержит в маркировке 2 цифры. Иногда они могут сопровождаться буквами, каждая из которых несет конкретное значение. При этом букву «Х» включают в маркировку тогда, когда степень защиты какой-либо из характеристик не установлена (если она неизвестна или попросту в ней нет нужды).

Что означает первая цифра кода

Расшифровка приводится в соответствии с изданиями предшествующих стандартов, которые действуют по сегодняшний день и не подлежат пересмотру с внесением каких-либо изменений. Итак, первая цифра означает:

Соответственно, для фактической проверки состояния защиты на соответствие IP-коду, необходимо использовать в работе 2 вида щупов (щуп-предмет и щуп доступности). Проверяют согласно установленным процедурам и условиям по проведению испытаний, которые регламентирует стандарт. В отдельных случаях разрешается применять один щуп при условии, что его достаточно для удовлетворения решений по обоим критериям проверки.

Каждая из степеней защиты соответствует конкретному определению:

IP 1X. Защитная оболочка или сетка, где максимальный размер отверстия препятствует проникновению внутрь предметов диаметром до 50 мм. На практике такой уровень создает защиту от контакта тыльной стороны ладони с опасными частями.

IP 2X. Защитная оболочка или сетка отличается меньшим размером отверстия, а щуп-предмет в диаметре равен 12,5 мм. При этом палец для испытаний (шарнирный) должен сохранять достаточный промежуток до соприкосновения с опасной частью. Такой уровень обеспечивает защиту пальцев человека от касания опасных деталей.

IP 3X. Оболочка находится под защитой от попадания внутрь твердых тел из вне, диаметром до 2,5 мм. Важно учитывать, что в оболочку не должна проникать и гладкая проволока из стали с аналогичным диаметром (применение предметов сферической формы до 2,5 мм в диаметре здесь попросту неудобно).

IP 4X. Защита по аналогии с предыдущим описанием, но диаметр уменьшается до 1 мм.

IP 5X и IP 6X. Оба уровня защиты исключают попадание внутрь пыли. При этом защита с цифрой «5» допускает незначительное проникновение частиц пыли в те места конструкции, где наличие пыли не критично для функциональной работы оборудования и не снижает безопасность при эксплуатации. Для защиты с цифрой «6» попадание пыли исключено полностью.

Для проверки используют тальк в условиях герметично закрытой камеры для испытаний. Возможность находиться во взвешенном состоянии порошку обеспечивает циркуляционный насос (либо другое специально устройство с подходящей функцией). При испытании важно понизить внутреннее давление оболочки до показателей, которые будут ниже, чем параметры внешнего (окружающего) давления. Однако правило исключается для оболочек 2 категории за счет особенности их устройства: по завершении монтажа давление в них должно сохраняться на отметке чуть выше, чем окружающее давление.

Классическая методика испытаний предполагает применение именно талька, но в любом случае необходимо учитывать эффекты и от других типов порошковой пыли. Подобный вид испытаний на проверку воздействия пыли в ходе установления IP кода входит в стандарты МЭК 68-2 и проходит как тест «La2».

Таким образом, первая цифра кодировки указывает на соответствие оборудования приведенному в кодировке уровню защиты, а также защитным степеням со значением меньше, нежели значение первой цифры.

Что характеризует вторая цифра кода

Под второй цифрой подразумевают воздействие жидкости, которая в разных количествах может нанести вред оборудованию. В испытаниях по второй цифре характеристики используют пресную воду, исключая другие варианты. Интерпретация уровня защиты здесь может носить двоякий характер, поскольку допускается определенное количество воды внутри оболочки при условии полной сохранности функционала оборудования.

Чему соответствует вторая цифра защиты:

IP X1. Защищает от капель вертикально падения. При появлении таких капель в помещении в последующем возможно негативное влияние на оболочку. Причиной этому выступает не достаточная плотность соединения либо конденсат, скопившийся на потолке или трубах, которые расположены над оболочкой.

IP X2. Защищает от капель с падением под углом 15°. Например, при использовании оборудования в условиях открытого моря (корабли и прочее).

IP X3. Защищает от капель вертикального падения под углом 60° (дождь). Допустимо открытое основание оболочки. Проверять следует при помощи качающейся трубы дуговой формы либо с применением разбрызгивателя, который оснащен экраном-ограничителем. Прибор формирует брызги в пределах 60° (допускаются незначительные отклонения). Расход воды для таких случаев определяет стандарт.

IP X4. Характеристики аналогичны выше описанному классу защиты, но угол разбрызгивания капель увеличивается до 180° по вертикали. В качающейся трубе необходимо предусмотреть наличие отверстий по всему периметру полуокружности (иначе говоря, дуга должна составлять 180°). В ходе проверке имитируется сильный ливень с брызгами.

IP X5 и IP X6. Проверяют мощной трубой для поливки – брандспойтом, который воспроизводит мощные струи воды, близкие по силе морским волнам. В случае с проверкой для цифры «6» условия более сложные, чем в отношении цифры «5»: диаметр сопла для брандспойта в несколько раз больше, а вместе с ним заметно растет расход воды.

IP X7 и IP X8. Основу проверки представляет временное или длительное погружение в воду.

Если защита оболочки от жидкости низкая и соответствует столь же низкой степени защиты, она содержит двойную маркировку. Например, IP X5/X7. Наглядная иллюстрация: степень защиты ведра в перевернутом состоянии соответствует IP X8, но в это же время не соответствует защите с параметрами IP X4.

Методики проверки на предмет проникновения воды отражены в стандарте МЭК 68-2-18. Ниже в таблице приводится соответствие между проверками относительно требований МЭК 529 (код IP) и испытаниями согласно МЭК 68-2-18.

Источник

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
