Блок управления сбп приора что это
«Блок комфорта». Отключил иммобилайзер. Прошивка «Евро-2»
Когда менял зеркала и ставил фары, загорелся иммобилайзер, как-то было подобное, но решили проблему, а в этот раз индикация желтой машинки(иммобилайзера) сопровождалась другими симптомами.Сначала отказал правый поворотник, левый стеклоподъемник начал жить своей жизнью, а багажник открывался при каждом отключении зажигания. Электрика в машине восстала сама по себе…
Но машина заводилась.
Доехал я с гаража без одного поворотника, у дома включил обогрев заднего стекла и всё. заводиться больше Снежинка отказалась.
Почитав о подобной проблеме в других постах драйва и в интернете, был поставлен диагноз — вышел из строя блок комфорта(далее БК).
Все не славу богу и выходы были следующие:
•Починить имеющийся БК
•Купить с разборки
•Купить новый
Чтобы починить, имеющийся, нужно было найти, что за чип поврежден и паять новый чип на плате, взамен сгоревшего, но при осмотре не было выявлено сгоревших микросхем, можно было перепаять без видимых дефектов, какие-то определенно отвечающие за поворотник, стеклоподъемник и т.д., но опять же-не факт, что проблема была бы в нем, плюс искать новый чип, плюс паять его, было затеей возможной, но муторной и не совсем быстрой, поэтому решил брать на разборке.
Поехал значит мой друг VadimDobrov в Волжский и попросил я посмотреть его БК там, обзвонив кучу магазинов и разборок, в наличии его нигде не оказалось…только на приору 2.
Время идёт, решаюсь уже на третий вариант купить новый, обзваниваю все магазины, что есть в интернете с запчастями от «Лада» и что вы думаете? Нигде нет такого блока, я уже в бешенстве, один из основных приоритетов при покупке русской машины был тот, что запчасти на неё есть везде, практически везде, а тут навернулся блок и электрика сказала «Салам алейкум», машина стоит и ничего сделать я не могу.
С кошелька в кармане доносился писк-«Снежинка, пощади…»
Но Снежинка не так проста😏
Привезли мне новый блок, самое интересное, что на коробке артикул- 2170-3763040-00
В итоге установил я его, вся электрика задышала, как надо, а вот машинка заводится отказывалась.
Иммобилайзер моргает и один сигнал. Машина не заводится
Вывод-ключ не обучен.
Начал я звонить Сане своему товарищу и очень отзывчивому электрику и кричать о помощи, пришли к выводу, что ключ надо обучать, но при покупке ключик то мне дали один и то замок зажигания не ладовский.Саня сделал вывод, что поможет только перепрошивка ЭБУ и отключение иммобилайзера.
Кошелёк молча заплакал.
Позвонил человеку, кто занимается прошивкой, он перепрошил мне мозги на паулес «Евро-2» и отключил иммобилайзер. Вышло всё 2500. Привожу я мозги назад. Подключаю к машине, заводится не начала. Аккумулятор сел.
Тут уже молча заплакал я
Итог- Новый БК, Прошивка Евро-2, севший аккумулятор, пустой кошелёк и довольная Снежинка.
Все типы ЦБКЭ семейства Гранта, Калина 2, Приора 2, Гранта FL, Датсун с каталожными номерами, а также разъёмы
Самая полная классификация ЦБКЭ. Их 15 видов есть. Какой из них на какой автомобиль ставится — можете посмотреть.
1) 21900-3840080-20 Приора 2, Гранта, Калина 2 (в комплектациях люкс), Датсун ондо (Дрим 1-2)
2) 21900-3840080-10 Приора 2, Гранта, Калина 2 (в комплектациях норма)
3) 21900-3840080-11 Приора 2 в комплектации Норма. До 2016 года ставили на Приору 2 в комплектации стандарт
4) 21900-3840080-21 Приора 2 в комплектации Люкс ранние (2014-2015 год), на Норму не ставился, но подойдёт
5) 21900-3840080-15 Приора 2 в комплектации Стандарт, Калина 2, Гранта в комплектации Комфорт
6) 21900-3840080-30 Датсун мидо в комплектации Траст 1-3 до 2015
7) 21900-3840080-40 Датсун мидо в комплектациях Дрим 1, Дрим 2 до 2015
8) 21900-3840080-50 новый блок на смену 21900-3840080-10 (не сгорает)
9) 21900-3840080-60 новый блок на смену 21900-3840080-20 (не сгорает)
10) 8450100527 Гранта с 2017 года
11) 8450100534 Калина 2 с 2017 года
12) 8450100535 Датсун ондо с 2017 года
13) 8450100536 Датсун мидо с 2017 года (Траст 1-3, дрим 1-2)
14) 8450101126 Гранта FL в комплектации комфорт с АМТ, а также все Кросс версии в комплектации комфорт
15) 8450101145 Гранта FL в комплектации люкс
Теперь по разъёмам
У многих перегорает на Калинах 2 ЦБКЭ, у кого-то даже проводка подгорает. Ранее никто не мог найти разъёмы на эти блоки, ну так вот я это сделал!

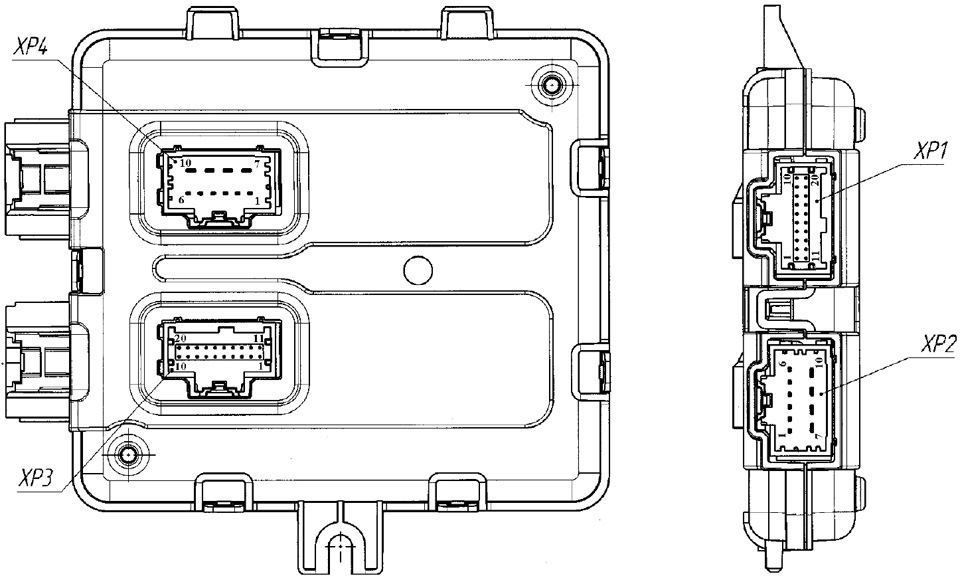

Добавлю схему блока
Схема немного не соответствует реальности, поскольку немного изменена форма разъёмов (X1 одинаков с X3, а X2 c X4). В реальности это не так
Это разъёмы фирмы Molex серии STAC64
Molex 34729-0200
Посмотрим на следующую картинку
Подберём разъёмы
Разъём X4
Molex 34969-0140
(054) Блок комфорта Приора Люкс 21900-3840080-21. Вышла из строя микросхема повторителей поворотов.
Всем доброго времени суток!
Не люблю писать подобные посты, но без них никуда! Приключилось это 18.12.2018. Возвращался после работы домой, включил при перестроении левый указатель поворота и замечаю, что поворот загорелся постоянным свечением. Доехал до дома, остановился, стал выяснять причину, что только не делал и сканировал на наличие ошибок ЭБУ, и скидывал клейму аккумулятора, и проверял предохранители. автомобиль парализовало на всю левую сторону! Звоню знакомому автоэлектрику, излагаю суть проблемы. Он делает предположение, что это сигнализация Strline А91 поймала глюк, предлагает попробовать проделать процедуру со снятием предохранителей. Не помогло, тогда последний вариант: снять блок управления электропакетом (он же блок комфорта, он же ЦБКЭ) и привезти к нему. Снимаю, время 20.30, везу к нему.
Утром звоню шефу, беру отгул и еду на авторынок за новым блоком комфорта, так-как сейчас машина нужна каждый день. Нахожу нужный мне блок комфорта, цена — космос, 35000 тенге, приезжаю, ставлю, проверяю, вроде всё работает. Выходит виновником данного недуга был именно блок комфорта. Сегодня позвонил знакомый и сказал, что он починил мой родной блок комфорта, пришлось перепаять микросхему отвечающую за указатели поворота. Оставлю его на резерв, а может установлю назад в автомобиль.
Теперь хотелось бы написать пару строк по самому процессу замены (снятию и установки) блока комфорта. Для получения доступа к изделию, потребуется открутить защитные пластмассовые стенки центральной консоли автомобиля. Они расположены с левой стороны от переднего пассажирского сиденья и с правой от педали газа, с водительской стороны. Само устройство располагается над блоком управления. Для того чтобы извлечь устройство потребуется ключ на 10 и крестовая отвертка. ВАЖНО! Перед проведением работ по снятию ЦБКЭ снять минусовую клейму с аккумулятора!
Вспоминая и перебирая все матерные и не очень слова отключаем четыре разъёма от блока, затем откручиваем крестовой отвёрткой болт крепления. По мне делать это удобнее со стороны переднего пассажира. Болт через ушко в блоке и пластине крепления блока фиксируется гайкой, поэтому важно в процессе снятия помнить об этом и не потерять эту самую гайку в недрах автомобиля. После того, как открутили извлекаем блок со стороны водителя. Собираем в обратной последовательности. Гайку крепления для удобства сборки зафиксировал по отверстию при помощи двухстороннего скотча.
Проверил, вроде всё работает исправно!
Теперь вопросы!
1. У кого было подобное? В чём причина? Что послужило выходу из строя микросхемы?
2. Читал в одном посту, что новый блок перед установкой необходимо программировать! Так ли это? Зачем?
Цена: Блока комфорта 21900-3840080-21 — 35000 тенге.
О предохранителях приоры (а то они везде разные)
Всем привет!
При каких либо отказах электросистем автомобиля, первым делом проверяют предохранители в монтажном блоке.
Но, учитывая то, что на приоре несколько разновидностей оных, иногда, замена и поиск перегоревшего предохранителя вызывает проблемы.
Поэтому, я решил собрать всю информацию о них в одном месте. Использовались материалы с просторов интернета, поэтому, если кто то пожелает что то добавить, либо дополнить — пишите.
Итак, начнем.
Первым рассматриваемым блоком будет от комплектации
К1 Реле включения электровентилятора радиатора системы охлаждения двигателя
К2 Реле включения обогрева заднего стекла
К3 Реле включения стартера
К4 Дополнительное реле(реле зажигания)
К5 Место для резервного реле
К6 Реле включения омывателя и очистителя ветрового стекла
К7 Реле включения дальнего света фар
К8 Реле включения звукового сигнала
К9 Реле включения тревожного сигнала
К10 Место для резервного реле
К11 Место для резервного реле
К12 Место для резервного реле
Цепи защищаемые предохранителями
F1(25A) Электровентилятор радиатора системы охлаждения двигателя
F2(25A) Обогрев заднего стекла
F3(10A) Дальний свет(правый борт)
F4(10A) Дальний свет(левый борт)
F5(10A) Звуковой сигнал
F6(7.5A) Ближний свет(левый борт)
F7(7.5A) Ближний свет(правый борт)
F8(10A) Тревожный сигнал
F9(25A) Вентилятор отопителя
F10(7.5A) Комбинация приборов(клемма»30″).Освещение салона.Лампы стоп-сигналов.
F11(20A) Стеклоочиститель, обогрев заднего стекла(управление)
F12(10A) Вывод «15» приборов
F13(15A) Прикуриватель
F14(5A) Габаритный свет(левый борт)
F15(5A) Габаритный свет(правый борт)
F16(10A) Вывод «15» АБС
F17(10A) Противотуманная фара левая
F18(10A) Противотуманная фара правая
F19(15А) Обогрев сидений
F20(5A) Блок управления иммобилизатором
F21(7.5A) Задний противотуманный свет
F22-F30 Резервное место предохранителя
F31(30A) Блок управления электростеклопакетом
F32 Резервное место предохранителя
К1 Место для резервного реле
К2 Реле включения обогрева заднего стекла
К3 Реле включения стартера
К4 Дополнительное реле
К5 Место для резервного реле
К6 Реле включения высокой скорости (автоматический режим) очистителя ветрового стекла
К7 Реле включения дальнего света фар
К8 Реле включения звукового сигнала
К9 Реле включения звукового сигнала тревожной сигнализации
К10 Реле включения противотуманных фар
К11 Реле включения обогрева передних сидений
К12 Место для резервного реле
Цепи защищаемые предохранителями
F1 Резерв
F2(25A) Монтажный блок, реле включения обогрева заднего стекла(контакты). Контроллер электропакета, контакт «10» колодкиХР2. Элемент обогрева заднего стекла.
F3(10A) Правая фара, лампа дальнего света. Комбинация приборов, сигнализатор включения дальнего света фар.
F4(10A) Левая фара, лампа дальнего света.
F5(10A) Монтажный блок, реле включения звукового сигнала. Звуковой сигнал.
F6(7.5A) Левая фара, лампа ближнего света.
F7(7.5A) Правая фара, лампа ближнего света.
F8(10A) Монтажный блок, реле включения тревожного звукового сигнала. Звуковой сигнал тревожной сигнализации.
F9 Резерв
F10(10A) Комбинация приборов, контакт «20». Выключатель стоп-сигналов. Лампы стоп-сигналов. Блок освещения салона. Плафон освещения салона. Плафон освещения порога правой передней двери. Дополнительный сигнал торможения.
F11(20A) Монтажный блок, реле включения высокой скорости очистителя ветрового стекла. Переключатель очистителей и омывателей, контакт «53а». Переключатель очистителей и омывателей, контакт «53ah». Выключатель обогрева заднего стекла. Монтажный блок, реле включения обогрева заднего стекла(обмотка). Электродвигатель очистителя ветрового стекла. Электродвигатель очистителя заднего стекла(2171,2172). Электродвигатель омывателя ветрового стекла. Электродвигатель омывателя заднего стекла(2171,2172). Блок управления надувных подушек безопасности, контакт «25».
F12(10A) Комбинация приборов, контакт «21». Контроллер электропакета, контакт «9» колодки Х2. Блок управления электромеханическим усилителем рулевого управления, контакт «1» колодки Х2. Выключатель лампы света заднего хода. Лампы света заднего хода. Блок управления системы парковки, контакт «11» и «14».
F13(15A) Прикуриватель
F14(5A) Лампы габаритного света(левый борт) Комбинация приборов, сигнализатор главного света Фонари освещения номерного знака Фонарь освещения багажника Контроллер электропакета, контакт «12» колодки Х2
F15(5A) Лампы габаритного света(правый борт) Плафон освещения вещевого ящика
F16(10A) Гидроагрегат, контакт «18»
F17(10A) Противотуманная фара левая
F18(10A) Противотуманная фара правая
F19(15А) Выключатель обогрева сидений, контакт «1» Обогреватели передних сидений
F20(10A) Выключатель рециркуляции(сигнализатор включения) Монтажный блок, реле включения ближнего света фар и габаритных огней( система автоматического управления освещением) Реле электровентилятора отопителя Выключатель автоматического управления освещением Блок управления стеклоочистителем и внешним освещением, контакты «3», «11» Контроллер системы автоматического управления климатической установкой, контакт «1» Датчик системы автоматической очистки стекол(датчик дождя), контакт «1»
F21(5A) Переключатель световой сигнализации, контакт «30» Колодка диагностики, контакт «16» Часы Контроллер системы автоматического управления климатической установкой, контакт «14»
F22 (20А) Электродвигатель очистителя ветрового стекла(автоматический режим) Монтажный блок, реле включения очистителя ветрового стекла и реле включения высокой скорости очистителя ветрового стекла, (контакты)
F23 (7.5А) Блок управления стеклоочистителями и внешним освещением, контакт «20»
F24 — F30 Резерв
F31(30A) Контроллер электропакета, клемма «2» колодки Х1 Контроллер электропакета, клемма «3» колодки Х1 Модуль двери водителя, контакт «6» Плафон освещения порога левой передней двери
F32Резерв
К1 Реле включения ближнего света и габаритных огней фар(система автоматического управления освещением)
К2 Реле включения обогрева заднего стекла
К3 Реле включения стартера
К4 Дополнительное реле
К5 Место для резервного реле
К6 Реле включения высокой скорости (автоматический режим) очистителя ветрового стекла
К7 Реле включения дальнего света фар
К8 Реле включения звукового сигнала
К9 Реле включения звукового сигнала тревожной сигнализации
К10 Реле включения противотуманных фар
К11 Реле включения обогрева передних сидений
К12 Реле включения очистителя ветрового стекла(прерывистый режим и автоматический режим)
Цепи защищаемые предохранителями
F1 Резерв
F2(25A) Монтажный блок, реле включения обогрева заднего стекла(контакты). Контроллер электропакета, контакт «10» колодкиХР2. Элемент обогрева заднего стекла.
F3(10A) Правая фара, лампа дальнего света. Комбинация приборов, сигнализатор включения дальнего света фар.
F4(10A) Левая фара, лампа дальнего света.
F5(10A) Монтажный блок, реле включения звукового сигнала. Звуковой сигнал.
F6(7.5A) Левая фара, лампа ближнего света.
F7(7.5A) Правая фара, лампа ближнего света.
F8(10A) Монтажный блок, реле включения тревожного звукового сигнала. Звуковой сигнал тревожной сигнализации.
F9 Резерв
F10(10A) Комбинация приборов, контакт «20». Выключатель стоп-сигналов. Лампы стоп-сигналов. Блок освещения салона. Плафон освещения салона. Плафон освещения порога правой передней двери. Дополнительный сигнал торможения.
F11(20A) Монтажный блок, реле включения высокой скорости очистителя ветрового стекла. Переключатель очистителей и омывателей, контакт «53а». Переключатель очистителей и омывателей, контакт «53ah». Выключатель обогрева заднего стекла. Монтажный блок, реле включения обогрева заднего стекла(обмотка). Электродвигатель очистителя ветрового стекла. Электродвигатель очистителя заднего стекла(2171,2172). Электродвигатель омывателя ветрового стекла. Электродвигатель омывателя заднего стекла(2171,2172). Блок управления надувных подушек безопасности, контакт «25».
F12(10A) Комбинация приборов, контакт «21». Контроллер электропакета, контакт «9» колодки Х2. Блок управления электромеханическим усилителем рулевого управления, контакт «1» колодки Х2. Выключатель лампы света заднего хода. Лампы света заднего хода. Блок управления системы парковки, контакт «11» и «14».
F13(15A) Прикуриватель
F14(5A) Лампы габаритного света(левый борт) Комбинация приборов, сигнализатор главного света Фонари освещения номерного знака Фонарь освещения багажника Контроллер электропакета, контакт «12» колодки Х2
F15(5A) Лампы габаритного света(правый борт) Плафон освещения вещевого ящика
F16(10A) Гидроагрегат, контакт «18»
F17(10A) Противотуманная фара левая
F18(10A) Противотуманная фара правая
F19(15А) Выключатель обогрева сидений, контакт «1» Обогреватели передних сидений
F20(10A) Выключатель рециркуляции(сигнализатор включения) Монтажный блок, реле включения ближнего света фар и габаритных огней( система автоматического управления освещением) Реле электровентилятора отопителя Выключатель автоматического управления освещением Блок управления стеклоочистителем и внешним освещением, контакты «3», «11» Контроллер системы автоматического управления климатической установкой, контакт «1» Датчик системы автоматической очистки стекол(датчик дождя), контакт «1»
F21(5A) Переключатель световой сигнализации, контакт «30» Колодка диагностики, контакт «16» Часы Контроллер системы автоматического управления климатической установкой, контакт «14»
F22 (20А) Электродвигатель очистителя ветрового стекла(автоматический режим) Монтажный блок, реле включения очистителя ветрового стекла и реле включения высокой скорости очистителя ветрового стекла, (контакты)
F23 (7.5А) Блок управления стеклоочистителями и внешним освещением, контакт «20»
F24 — F30 Резерв
F31(30A) Контроллер электропакета, клемма «2» колодки Х1 Контроллер электропакета, клемма «3» колодки Х1 Модуль двери водителя, контакт «6» Плафон освещения порога левой передней двери
F32 Резерв
Так же имеются дополнительный монтажный блок и блок системы кондиционирования.
F1(30 А) предохранитель питания силовых цепей электронной системы управления двигателем (ЭСУД)
F2(60 А) предохранитель цепи питания электровентилятора системы охлаждения двигателя (силовая цепь), дополнительное реле (реле зажигания), обогрев заднего стекла, контроллер электропакета
F3(60 А) предохранитель цепи питания электровентилятора системы охлаждения двигателя (управляющая цепь реле), звуковой сигнал, тревожный сигнал, замок зажигания, комбинация приборов, освещение салона, стоп-сигнал, прикуриватель
F4, F6(60 А) предохранители силовой цепи генератора;
F5(50 А) предохранитель цепи питания электромеханического усилителя рулевого управления
1 – предохранитель цепи питания электровентилятора правого (30 А);
2 – предохранитель цепи питания электровентилятора левого (30 А).
3 – реле электровентилятора правого;
4 – реле дополнительное (последовательного включения электровенти-
ляторов левого и правого);
5 – реле электровентилятора левого;
6 – предохранитель цепи питания электровентилятора отопителя (40 А);
7 — предохранитель цепи питания компрессора (15 А);
8 – реле электровентилятора отопителя;
9 – реле компрессора.
Предохранители и реле системы впрыска, доступ к ним через правый экран облицовки тоннеля пола.
К1 реле зажигания,
К2 реле электробензонасоса.
F1 (15)Цепь главного реле и блокировки стартера
F2 (7,5)Цепь питания контроллера
F3 (15) Предохранитель электробензонасоса
51 Ошибка Подушек Безопасности (Блока НБП) Приора ВАЗ-2170
В предыдущих постах по замене руля и приборной панели я сослался на то, что столкнулся с неподключенной подушкой в руле и негорящей лампочкой приборки, с этого начался почти полуторонедельный путь ниндзя, лазанья в интернетах, на д2, первая поездка к дилерам ОАО «Автоваз» за последние почти 7 лет владения русскими машинами.
Перейду к основному вопросу.Поменяв руль и снова заставив гореть лампочку ошибки на приборке я увидел следующее, когда откручивал ПБ:
Под обшивкой руля я нашёл отсутствующий в руле разъём подушки, который был врезан скруткой в поводку ПБ:
Вот с таким художеством я проездил 5 лет, почему то никогда не задумываясь, а почему в машине с ПБ у меня нет на панели индикатора ПБ, а просто даже не попадалась такая информация на глаза, чтобы задуматься.И всё это время я реально надеялся, что моя подушка работает…
Хронология событий по предыдущим хозяевам (как я это вижу):
Ехал этот горе хозяин по дороге и тут бах, загорелся «беременный мужик» на панели.Он очень удивился, проклял ВАЗ, поглумился за то, что приобрёл этот авто и полез смотреть «А ЧО ТАМА?».Увидел, что всё подключено, подёргал подушку, не получил реакции.Ай ай ай.Тут ему дружище диванный воин не разбираясь в тонкостях проводки конкретно блоков управления НПБ и самих контактных групп говорит:»ЭЙ А ДАВАЙ ОТРЕЖЕМ ФИШКУ И ВПИ***ЧИМ ЕЁ ВОТ СЮДА ДО ШЛЕЙФА, ТАК ЖЕ МОЖНО ПРОВЕРИТЬ А?».Не долгая думая они отрезают разъём подушки и подключают (как на фото с врезкой) туда подушку и не понимая принципа работы, вновь и ах получают ошибку.Дальше то ли уже потому, что хотели продать машину следующему, то ли по причине отсутствия з\ч в деревне Залупино, то по полной пьяной несознанке, они тушат лампочку подушки, отламыванием диода в панели приборов, подушку закручивают, как заглушку, а все провода заматывают вместе с врезками в маделин, как есть.(И это всё на полностью рабочей нестрелянной подушке, блоке управления и почти целой проводке, до их вмешательства).
Установка шлейфа осуществляется достаточно просто, но я опишу:
— Ставим руль ровно с ровно смотрящими вперёд колёсами.
— Снимаем, клемму АКБ, ждём пару тройку минут, чтобы не осталось остаточного заряда в катушке ПБ.
— Вытаскиваем подушку, выкрутив сзади два шестигранника ключиком на 5
— Отключаем разъём, предварительно вытащив фиксатор минусовой отвёрткой небольшого размера и снимаем подушку
— Снимаем руль, предварительно отметив положение.
— Снимаем кожух подрулевой
— Вытаскиваем штекеры шлейфа, прижав фиксаторы со стороны руля
— Отсоединяем разъёмы от рычагов поворотников и дворников
— Дальше откручиваем прижимной болтик снизу шлейфа, который обжимает его на рулевую трубу
— Берём вот такой новый шлейф
— Накидываем новый шлейф по замку в виде выемки на рулевой трубе, так, чтобы красная пломба-фиксатор шлейфа смотрела вниз (нужно для правильного количества оборотов).
— Прикидываем по рулю, чтобы стопорная пружина шлейфа (пока не нажмёшь её, шлейф не вращается) до конца прижимал рулём и шлейф не был зафиксирован слишком глубоко, иначе не встанет кожух и рычаги
— Дальше фиксируем шлейф в этом положении, снимаем пломбу, вдеваем в руль провода и по замку внутри руля накидываем его на шлейф.
Остальное в обратной последовательности от съёма.
Но вот тут то и притаились проблемы и они в мелочах:
— ПРОВЕРЯЙТЕ ШЛЕЙФЫ МУЛЬТИМЕТРОМ ПРЯМО В МАГАЗИНЕ (прозвоните целостность проводов на клаксоне и на контактах НПБ, не стесняйтесь делать этого). Для этого прихватите тонкие проволочки для замыкания контактов с одной стороны.Мой первый установленный шлейф оказался нерабочим прямо с коробки. Из 4 проверенных в магазине два также оказались с дефектами (то клаксон, то подушка не звонились). Один из двух целых сейчас стоит у меня.
— НА ТОМ ШЛЕЙФЕ НОВОМ, ЧТО Я ПОСТАВИЛ НЕ РАБОТАЛ ОТБОЙ ПОВОРОТНИКА — УБЕДИТЕСЬ В ТОМ ЧТО ЦЕНТРАЛЬНЫЙ ПЛАСТИКОВЫЙ ДИСК ОТБОЯ РЫЧАГА ПОВОРОТОВ ЗАЩЁЛКНУТ В САМОМ ШЛЕЙФЕ ДО КОНЦА (иначе это можно поправить только при съёме рычага, например отвёрткой в открывшемся окошке).
И ЕСЛИ ВЫ СТОЛКНУЛИСЬ В РАБОТЕ OpenDiag С ПРОБЛЕМОЙ «Система НПБ — отсутствует», ТО СМЕНИТЕ В НАСТРОЙКАХ МЕТОД ПОДКЛЮЧЕНИЯ НА ТОТ, ЧТО У ВАС НЕ СТОЯЛ И НАЖМИТЕ «Подстройка инициализации»:
Тут бы хотел отметить, что лампочка ошибки у меня горела постоянно (при включении зажигания), а должна при правильной самодиагностике работать следующим образом — повернули зажигание, зажглась и через 2 секунды потухла, если ошибка найдена в блоке, то сразу загорается, но никак не так, чтобы лампочка горела всегда при повороте зажигания.
Причина была найдена и она была программной.Дело в том, что скорее всего при длительной перманентной ошибке, блок автоматически может переходить в режим блокировки, что он и сделал.И его надо было вновь включить (это не является активацией блока НПБ), просто включить.
Диагностика при скинутой подушке, но с разблокированным блоком показывает короткое и ошибку B1003:
«Утечка на плюс контакта 2 «+» ПБ водителя
Утечка на минус контакта 1 «-» ПБ водителя
Высокое сопротивление контактов 1 и 2 ПБ водителя
Низкое сопротивление контактов 1 и 2 ПБ водителя»
И эта ошибка может быть и при КЗ и при обрыве и при неисправной подушке.
Соответственно, подключаем подушку и что мы видим — лампочка вновь горит.И тут мы дорываемся до секрета замкнутых и показывающих короткое замыкания штатных AMP штекеров и проводов.ПОКА НЕ ВСТАВИШЬ ФИКСАТОР ПОДУШКИ ПРИ ПОДКЛЮЧЕНИИ РАЗЪЁМА, ПОДУШКА НЕ ПОКАЖЕТ ВЕРНОЕ СОПРОТИВЛЕНИЕ НА БЛОК УПРАВЛЕНИЯ.Т.е. вся проводка и AMP штекер сделаны так, что только поместив штекер в разъём, пластиковые фиксаторы размыкают короткое на проводке.Так сделано и на блоке и на подключении к шлейфу и на самом разъёме подушки.Т.е. все соединения, должны быть плотно вставлены в свои разъёмы, а иначе при врезках и просто подкидывании проводов вы получаете неверное сопротивления при диагностике и по итогу КЗ или не то сопротивление при самодиагностике и ошибку b1003.Сделано это я так понимаю по каким либо техническим соображениям систем НПБ.Что кстати актуально для всех систем НПБ даже на иномарках.
Из раздела вредных советов для колхозников и экономистов, если вы хотите, чтобы при загоревшаяся лампочка ошибки погасла не надо резать разъёмы, не надо вырывать диоды с приборки, не надо разъё…ть всё молотком и винить в этом ВАЗ.Или найдите проблему и решите.Или просто вытащите оранжевый разъём блока управления НПБ и тогда не будет работать подушка и погаснет лампочка на приборке, а ошибки по блоку НПБ не снимаются простыми БК или утилитками размером 100 кб по диагностике.О замыкании проводов и самоблокировке блока и о том, когда должна гаснуть и загораться лампочка не знал даже специалист ОАО «Автоваз» в моём городе.Стыдно, мне за него.Остальные спецЫ оказались заняты и не смогли помочь.Что тут скажешь, добро пожаловать в Россию.
Итак на данный момент у меня стоит родная подушка 2007 года Autoliv, которая подключена на новый шлейф и при самотестировании вновь активированного блока проходит диагностику и по приборам — работает.В будущем у вас есть мини материал в этой теме и вообще мой пост для вопросов по этой тематике.Я мог конечно упустить что то, ибо я не писатель, а просто делюсь своим опытом, который дался не так то просто с этой вознёй, когда никто ничего не знает, а интернеты молчат.Надеюсь это кому то поможет.
