Блокировка гт на вариаторе что это
Что и как блокирует блокировка (в ГТ). (наша тех.страничка)
Здравствуйте уважаемые читатели нашего Блога, а также интересующиеся технической начинкой АКПП.
Вы — спрашиваете (значит интересуетесь), мы отвечаем.
Сегодня отвечаем на вопрос нашего подписчика serega3416113 — как работает блокировка гидротрансформатора (ГТ)
Техническую сторону устройства ГТ мы недавно описывали, и в том числе — подробно остановились на конструктивной стороне устройства муфты блокировки. По устройству основных составных частей ГТ и в частности муфты блокировки можно прочитать ТУТ.
Сейчас остановимся именно на алгоритме работы этого механизма.
Как уже описано, муфта — блокирует, т.е. сцепляет между собой — насосное и турбинное колесо ГТ, а фактически — соединяет жестко — маховик двигателя и входной вал АКПП. Важное уточнение. Соединяет — не всегда именно жестко, но об этом ниже.
Итак, в нужный момент, для повышения КПД АКПП (а точнее — для уменьшения потерь в муфте ГТ), срабатывает блокировочная муфта. И теперь — несколько принципиальных моментов для понимания — как и когда она срабатывает:
1. Управление моментом срабатывания и силой сжатия блокировки — выполняется в гидроблоке. Блокировочная муфта — это такой же исполнительный механизм акпп.
2. Важнейшее правило — блокировочная муфта — далеко не всегда включается жестко. Это Важно. Эта муфта работает большую часть времени — в режиме пробуксовки. Т.о. ГТ — не блокируется полностью. Компьютер — «поджимает» блокировку, частично блокируя ГТ. (на техническом языке это называется «режим управляемого проскальзывания»).
3. Чтобы именно таким образом (т.е. плавно ) управлять режимом прижима блокировки, в гидроблоке обычно один из регуляторов давления — отвечает за режим блокировки.
4. Регулятор давления (электрический) — не управляет блокировкой напрямую. Он как бы управляет механическим гидроклапаном, а тот уже в свою очередь — регулирует давление для сжатия муфты и момент срабатывания муфты блокировки. (описание немного упрощено для понимания общего принципа).
5. Блокировка включается (сжимает) каждый раз когда включается очередная передача (начиная для современных акпп со 2-3). Каждый раз! Для включения передачи — блокировка РАЗмыкается а после включения передачи — опять СМЫкается. И так — постоянно!
Тут Вы должны спросить — Доколе! производитель будет ТАК проектировать АКПП? А все просто. Это — цена интенсивного разгона на автомате!
«Что делать?» (с). Тут все просто. ИЛИ ресурс ИЛИ удовольствие при интенсивных разгонах. Выбирайте!
Надеемся статья Вам понравилась. Не скучаем на карантине. Узнаем новое и интересное в наших технических страничках.
Любите Вашим машины.
b>Капитальный ремонт АКПП BMW, Audi, Land Rover, Jaguar, Volkswagen, Jeep, Cadillac, Infiniti, VOLVO, RENAULT, TOYOTA, MAZDA, PEUGEOT, CITROEN, NISSAN, FORD. Бесплатная диагностика АКПП.
Онлайн консультации. Бесплатная эвакуация.
Москва
Блокировка Гидротрансформатора
Механизм блокировки ГДТ обеспечивает возможность жесткой связи насоса и турбины. Если гидротрансформатор заблокирован, автоматическая коробка работает в таком режиме, когда двигатель и трансмиссия жестко связаны между собой, передача крутящего момента от ДВС на АКПП происходит без потерь.
Блокировка ГДТ в АКПП с электронным управлением работает так, что сигнал о включении блокировочного механизма поступает от ЭБУ коробкой передач, само включение блокировки происходит по заданному алгоритму, прописанному в программе.
На начальном этапе многие «автоматы» инициировали блокировку гидротрансформатора только тогда, когда автомобиль разгонялся до определенной скорости (выше 60-70 км/ч). Более современные автоматические КПП блокируют гидротрансформатор на низких скоростях (от 20 км/ч).
Благодаря этому, достигается экономия топлива не только в режиме езды по трассе, но и в городе. Также заблокированный гидротрансформатор позволяет добиться эффекта торможения двигателем на АКПП при определенной скорости.
Проще говоря, ЭБУ двигателем прекращает подачу горючего в цилиндры в тот момент, когда сработала блокировка гидротрансформатора. В этот момент вал двигателя продолжает вращаться благодаря движению автомобиля «накатом», а не от сгорания топлива.
Казалось бы, блокировка ГДТ позволяет улучшить характеристики трансмиссии данного типа, добиться экономичности, повысить КПД и т.д. Однако жесткая связь ДВС и коробки путем блокировки ГДТ также означает, что на мотор и трансмиссию начинают передаваться ударные нагрузки.
В результате уменьшается ресурс коробки автомат, так как включение блокировочного механизма повышает нагрузки и быстрее изнашивает фрикционы АКПП, быстро загрязняется ATF, переключение передач с заблокированным ГДТ не такое плавное.
ГДТ- это отдельный агрегат, за пределами корпуса самой АКПП. Нормальная работа гидромеханической коробки передач без ГДТ (конвертера крутящего момента) невозможна. Поэтому АКПП и ГДТ в сборе принято называть «автоматической коробкой передач», то есть без разделения указанных агрегатов.
Блокировка ГТ или из автомата в механику
Дело было вечером, делать было нечего…
Однако здравствуйте!
Дел конечно валом, и многое начатое не доделано, но все же давно руки чесались добраться до автоматической коробки. И таки добрались)
Пришла в мою дурную голову мысль сделать принудительную блокировку гидротрансформатора, и вооружившись интернетом и магической фразой «Окей Гугл» начал поиск информации. Её оказалось очень много, но всё рядом да около, конкретного «возьми здесь и ткни туда» не нашел. Заранее скажу, что ни одна схема проводки из интернета мне не подошла, видимо проводка вообще не родная или какая-то совсем редкая модель. Пришлось разбираться самому. Разбирался очень долго, и вышло что есть как минимум 3 способа блокировки. Привожу по возрастанию сложности конструкции:
1. Блокировка тумблером вручную.
Этот способ хорош тем, что самый простой. Находим плюсовой провод от ОN замка зажигания и провод идущий на клапан блокировки. Соединяем через тумблер. Кому не лень можно заколхозить реле, чтобы снять нагрузку с тумблера.
Минусы этого способа: если забудешь вовремя выключить блокировку — заглохнешь, ручное управление сильно отвлекает от дороги, нужно ловить момент замыкания.
2. Блокировка кнопкой на педали газа.

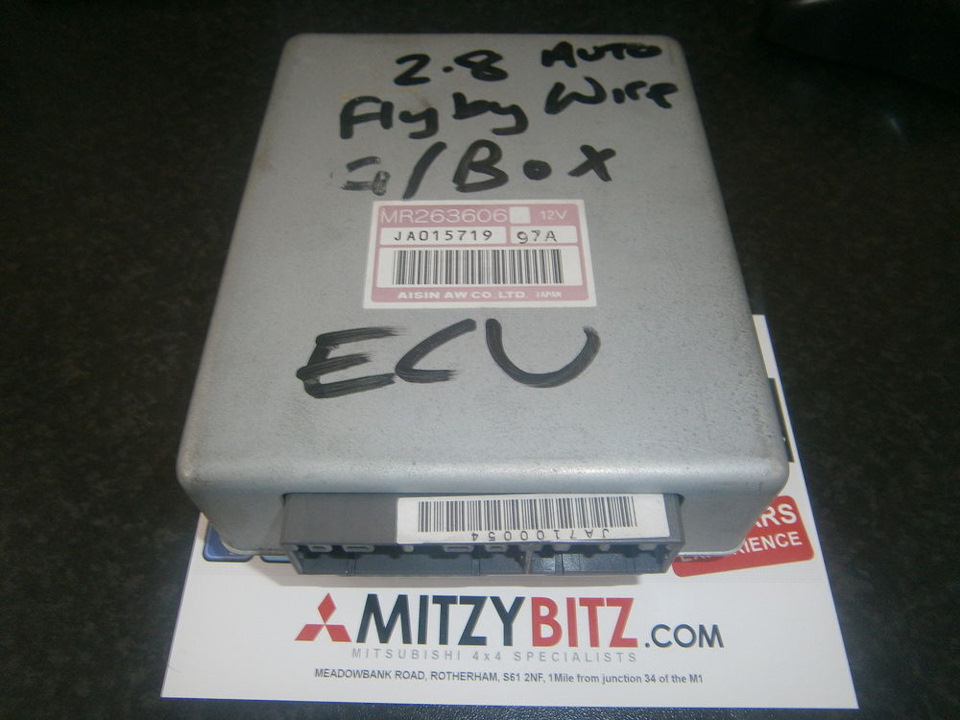

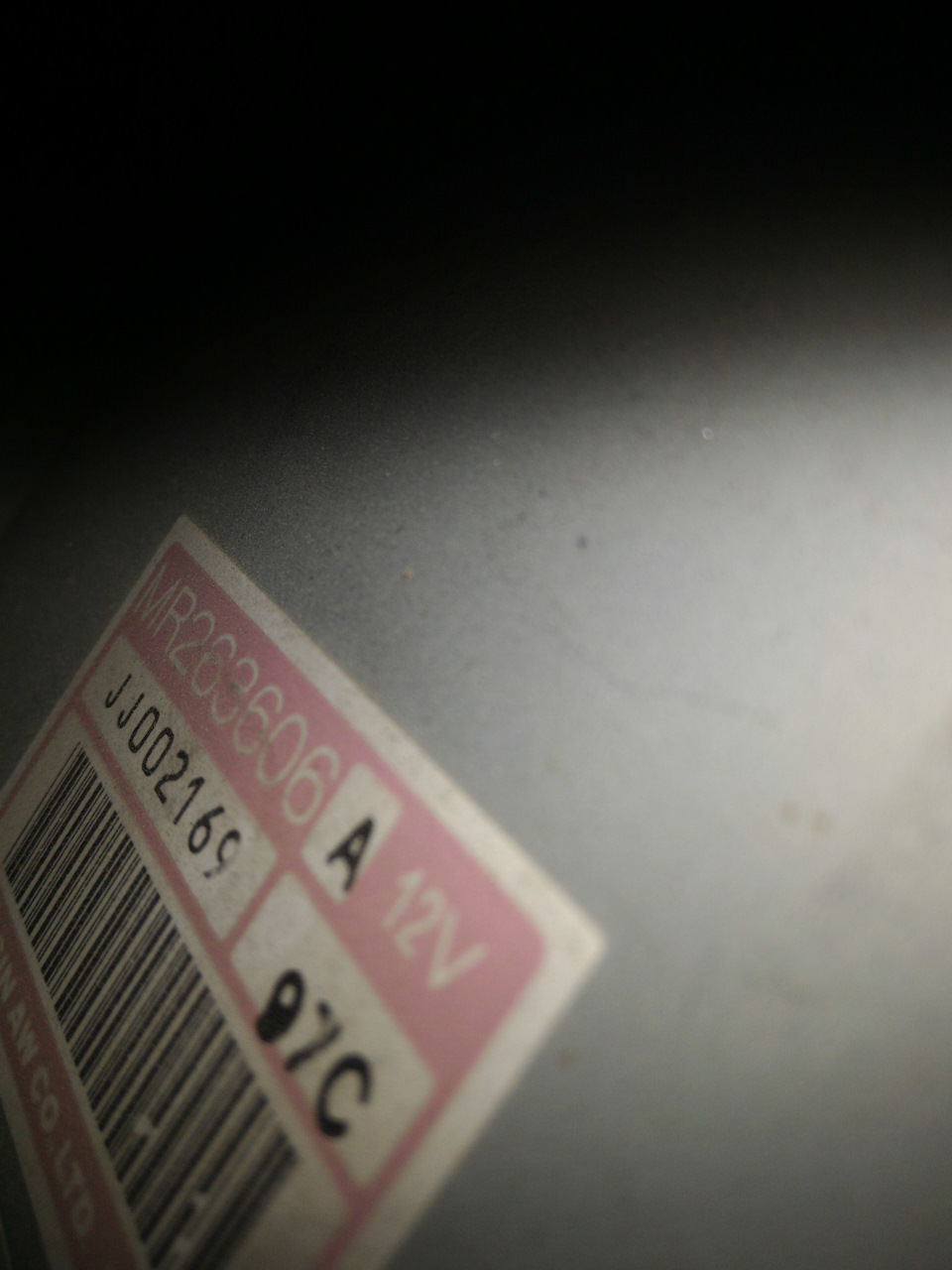

(Есть один нюанс этого способа. У меня установлена коробка V4AW3 и блок управления коробкой MR263606 и я не знаю будет ли это работать у кого либо еще кроме меня).
Способ посложнее, так как необходима кнопка, которая имеет резьбу для регулировки ее высоты. Это нужно для того, чтобы регулировать момент расцепления блокировки. Над педалью газа у меня имеется родное отверстие для подобной кнопки, думаю так у всех. Плюс этого способа в том, что при отпускании педали блокировка отключается и обороты падают до холостых, соединяется один раз и отрегулировав — больше туда лезть не понадобится. И как ни странно, даже если подать плюс на клапан, то на первой скорости блокировка не включается. То есть трогаемся как обычно, коробка включает вторую и происходит блокировка ГТ.
Минусы: При переключениях скоростей блокировка включена, что в свою очередь вызывает рывки. Особенно они чувствуются при оборотах ниже 1500 об\мин.
3. Блокировка с использованием микроконтроллера.
Это лучший способ для коробок v4aw3 и одновременно не применимый для коробок v4aw2.
На коробках третьего поколения переключения происходят при помощи 2-х клапанов, блокировка включается 3-им клапаном. На коробках второго поколения клапанов переключения нет, там чистая гидромеханика. Именно с этим и связана невозможность установки управления контроллером.
Скажу сразу идея не моя, придумал схему не я и прошивку сделал тоже не я, это всё сделал MaxFedorov
Из его журнала подсмотрел идею, написал ему и чуть-чуть позже получил и схему и прошивку.
Ручное управление АКПП ver 1.2
В самом простом варианте она выглядит так:

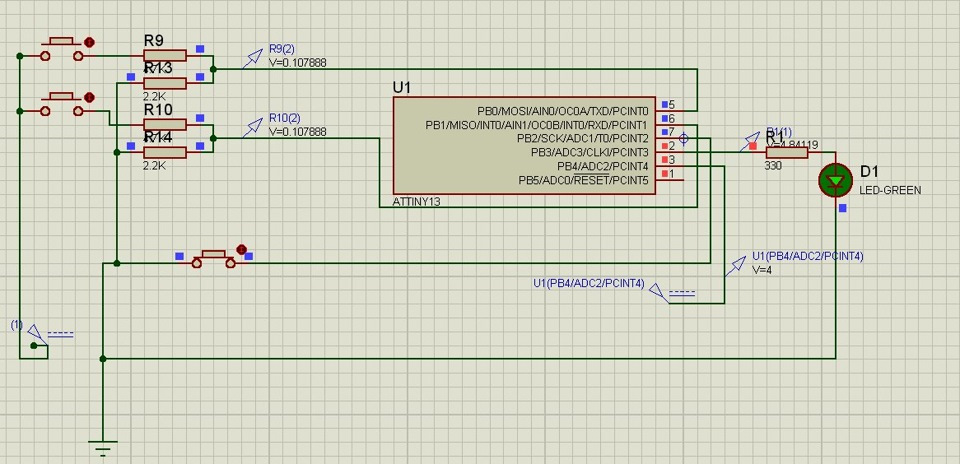

Готовая схема управляется сигналом с TPS, плюсами с клапанов переключения скоростей, и кнопкой вкл-выкл всей схемы.
Принцип работы такой:
Включаем селектор в положение D, включается 1-я скорость.
Контроллер видит, что скорость первая и игнорирует сигнал с TPS.
Разгоняемся как обычно, коробка переключается на 2-ю скорость, контроллер видит это и проверяет, напряжение с TPS, если оно выше 1.3В то спустя 250мсек включается блокировка. Это нужно для того, чтобы переключения происходили без включенной блокировки, тем самым исключались рывки. Если отпускаем педаль газа, напряжение падает ниже 1.3В — блокировка выключается.
3-я и 4-я скорости по тому же принципу.
Так же предусмотрена кнопка для отключения всей схемы.
Прошивка написана для 1.3 вольт, кто разбирается (я нет), тот может легко поправить и поставить нужное для себя напряжение. У меня оно около 0.3В на полностью отпущеной и 2.5В на полностью нажатой педали.

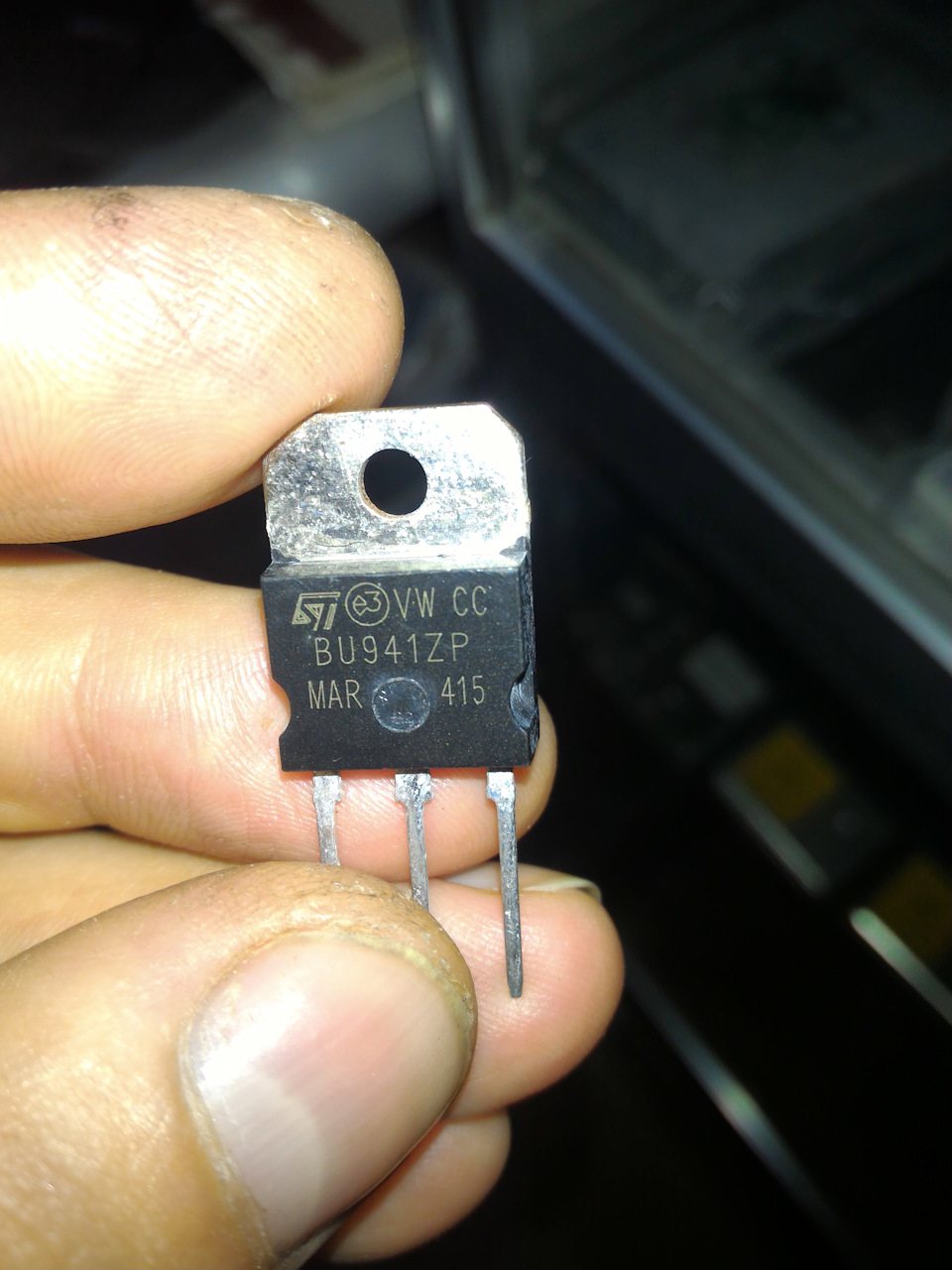

В Протеусе не нашел нужного полевика, поставил тот что в схеме указан. Но на самом деле стоит такой BU941ZP
Если кому интересна данная схема, могу скинуть в личку или научите выкладывать файлы прямо сюда. Есть всё, начиная от исходника, заканчивая проектом в Протеусе 8. Файлообменник не предлагать, так как пишу с рабочего компа и тут всё это блокируется.
Как блокируется гидротрансформатор: какие неисправности связаны с блокировкой ГДТ
Как известно, в устройстве АКПП и вариаторов CVT, а также изредка и некоторых преселективных роботов РКПП, привычное «механическое» сцепление отсутствует. В данном случае связь двигателя и коробки передач, а также передачу крутящего момента от мотора на коробку осуществляет отдельное устройство под названием гидротрансформатор АКПП (бублик, гидромуфта).
Более того, ГДТ не просто передает, но и преобразует крутящий момент, позволяя машине с автоматом эффективно разгоняться, плавно трогаться и продолжать движение на небольшой скорости и т.д. При этом многие АКПП считаются менее эффективными (снижение КПД) и экономичными именно благодаря наличию в устройстве гидротрансформатора.
Далее мы рассмотрим устройство ГДТ, что такое блокировка гидротрансформатора и как она работает, для чего нужна принудительная блокировка гидротрансформатора АКПП, а также что делать, если не блокируется гидротрансформатор АКПП и чем чревата езда без блокировки гидротрансформатора.
Устройство ГДТ и блокировка гидротрансформатора
Итак, «бублик» АКПП (название в обиходе пошло от формы данного устройства) представляет собой гидравлический узел. Казалось бы, сломаться в нем особо нечему, однако это мнение ошибочно. Прежде всего, эпоха «неубиваемых» двигателей и КПП с большим ресурсом давно закончилась.
Также гидротрансформатор на современных АКПП, в отличие от легендарных агрегатов 90-х годов, имеет более сложную конструкцию. Более того, все чаще и чаще специалисты относят данный элемент к «расходникам» с ограниченным сроком службы (не более 100-150 тыс. км). После этого ГДТ нуждается в ремонте или замене (подобно сцеплению на роботах или МКПП).
В противном случае «бублик» потянет за собой всю коробку, то есть нуждаться в ремонте будет не только сцепление в виде ГДТ, но и сама АКПП. Давайте разбираться. Чтобы было понятно, начнем с устройства «бублика» АКПП.
Идем далее. Если в обычном сцеплении момент передается через диски, которые «смыкаются» между собой, в ГДТ энергия передается через трансмиссионное масло ATF, которое заливается в автоматическую коробку передач. Если просто, внутри ГДТ установлены два колеса – насосное и турбинное.
Коленвал двигателя связан с насосным колесом. Это колесо направляет потоки жидкости на турбинное колесо, которое, в свою очередь, связано с валом коробки передач. Подаваемое насоcным колесом масло ATF крутит турбинное колесо, после чего возвращается обратно на насосное колесо.
При этом перед возвратом жидкость также попадает на лопатки специального направляющего аппарата, который выполнен в виде реакторного колеса. Колесо-реактор разгоняет поток жидкости, направляя его в сторону вращения.
Также, чем большей окажется разница скоростей вращения турбинного и насосного колеса, тем сильнее будет разгоняться поток жидкости. Также во время разгона неизбежно происходит нагрев масла ATF. Естественно, КПД гидротрансформатора будет снижаться, так как часть полезной энергии расходуется на нагрев.
Если же скорость вращения насосного и турбинного колеса выравнивается, передавать крутящий момент через масло, причем с потерями, нерационально. Именно по этой причине в гидротрансформаторы стали интегрировать элементы простого фрикционного сцепления (действие основывается на трении).
Данное решение называется блокировкой гидротрансформатора. Блокировка «бублика» позволяет напрямую соединить входной и выходной вал, чтобы передать крутящий момент напрямую, то есть без потерь. При этом старые АКПП имели такой ГДТ, где блокировка гидротрансформатора срабатывала в автоматическом режиме.
Срабатывание происходило благодаря давлению давления жидкости АТФ. При этом блокировался на таких АКПП гидротрансформатор зачастую на высоких скоростях, позволяя эффективно поддерживать автомобилю ранее набранную скорость и одновременно экономить горючее.
Получается, сегодня ГДТ является гибридной конструкцией, которая сочетает в себе как гидравлику, так и элементы обычного механического сцепления. Если учесть, что современные моторы высокопроизводительные, неизбежно увеличивается крутящий момент и нагрев жидкости в ГДТ.
Также высоки требования к экономичности автомобилей, то есть любые потери нужно сводить к минимуму. По этой причине максимум нагрузки для передачи момента от ДВС на КПП переложено на блокировку гидротрансформатора.
Неисправности гидротрансформатора и его блокировки
Рассмотрев, на чем основана работа ГДТ и как блокируется гидротрансформатор, не трудно догадаться, что наличие фрикционных накладок (трущихся пар) означает уменьшение срока службы. Более того, указанные фрикционные пары активно изнашиваются с учетом больших нагрузок и раннего срабатывания блокировки.
Также продукты их износа загрязняют сам ГДТ изнутри, еще сильному загрязнению подвержено трансмиссионное масло. Результат — активный износ всех без исключения деталей не только самого «бублика», но и АКПП. Первыми от наличия абразива в масле страдают лопатки колес ГДТ и подшипники, затем выходят из строя прокладки и уплотнители из резины, далее грязное масло повреждает каналы гидроблока АКПП, соленоиды и т.д.
Становится понятно, что «бублик» с изношенными элементами блокировки нужно менять или проводить его ремонт, причем во многих случаях уже к 100-150 тыс. км. Именно по причине того, что у старых АКПП блокировка срабатывала редко или ее не было изначально, интервалы замены масла были большими, также впечатляющим оказывался и ресурс самой АКПП и ГДТ. О современных аналогах, к сожалению, этого сказать нельзя.
Чем чревата езда без блокировки гидротрансформатора
Итак, не трудно догадаться, что активная эксплуатация авто с неисправной блокировкой ГДТ может обернуться целым рядом более серьезных проблем или даже выходом всей АКПП из строя.
Как правило, в современных АКПП гидротрансформатор блокируется на всех передачах, за срабатывание отвечает электроника и отдельный клапан, который регулирует силу прижатия. Как уже говорилось выше, частичная блокировка включается даже при плавном разгоне.
Если машину разгонять резко, блокировка ГДТ сработает практически сразу. Пока автомобиль новый, такая работа «бублика» позволяет обеспечить хорошую разгонную динамику наряду с высокой топливной экономичностью.
Однако в дальнейшем неизбежен износ накладок блокировки, причем происходит это быстро. С одной стороны, можно часто менять масло в АКПП, чтобы свести к минимуму загрязнения самой коробки. Это эффективный способ, однако на интенсивность износа накладок он никак не влияет.
Становится понятно, что кроме банального перегрева масла в АКПП по причине неработающей блокировки ГДТ, также износ накладок блокировки приведет к скорому выходу коробки-автомат из строя. В подобной ситуации дешевле и правильнее заменить или отремонтировать сам гидротрансформатор при появлении первых признаков неисправности, чем менять или капитально ремонтировать всю АКПП.
С учетом того, что ремонт гидротрансформаторов доступнее по цене, чем замена «бублика», такой вариант намного более востребован и распространен. При этом ремонт нужно доверять опытным специалистам, так как корпус ГДТ для выполнения работ нужно резать, затем устройство разбирают, выполняется дефектовка, замена уплотнительных элементов, фрикционных накладок и других элементов.
По окончании корпус требуется правильно заварить, после чего выполняется балансировка гидротрансформатора. Сварка и балансировка предельно важны, так как от этого напрямую зависит герметичность корпуса и общее качество работы узла. Также ошибки во время ремонта могут привести к выходу не только ГДТ, но и самой коробки или даже ДВС.
Подведем итоги
С учетом вышесказанного становится понятно, что гидротрансформатор на современных АКПП является сложным устройством, которое конструктивно представляет собой гидромуфту с интегрированным фрикционным сцеплением.
При этом срок службы «бублика» зачастую в два раза меньше, чем самой АКПП. Это значит, что если масло в АКПП быстро темнеет, автомобиль расходует больше горючего, появились рывки при разгоне и во время торможения двигателем, тогда высока вероятность поломок ГДТ (не блокируется гидротрансформатор АКПП).
Напоследок отметим, что увеличить срок службы «бублика» можно только путем щадящей эксплуатации автомобиля, отказа от нагрузок и езды на повышенных оборотах, а также при помощи регулярной и полной замены масла в автоматической коробке передач. Еще предельно важно следить за тем, чтобы коробка-автомат не перегревалась. При необходимости следует установить допрадиатор АКПП для лучшего охлаждения.
