Строительство фахверка: особенности технологии
Существуют разные мнения о том, стоит ли приниматься за подобную работу, обсуждаются технологии возведения такого здания. Но сложно не согласиться, что дом с каркасом из дерева, элементы которого опоясывают конструкцию, выглядит действительно эффектно.
Кто-то только мечтает о строительстве такого дома, а кто-то уже решился на этот шаг. Например, пользователь asx_75 сам строит по технологии фахверк и в ходе работы столкнулся с определенными трудностями.
И правда, тему строительства дома-фахверка вполне можно вынести на изучение в рамках отдельного курса строительного вуза. Мы хотим поделиться некоторыми советами, которые, возможно, помогут вам построить фахверк своими руками.
Содержание
История архитектурного стиля
Фахверковое строение представляет собой конструкцию, в основе которой — жесткий каркас из бруса. Опорные элементы бывают вертикальными, горизонтальными и наклонными. Промежутки между ними заполнялись глиной с добавлением соломы или камнем.
Считается, что этот тип строительной конструкции и стиль возникли в Германии в XV веке, но и в других европейских странах возводились такие здания. Например, в Великобритании на главных площадях городов. Название «фахверк» можно перевести как «каркасное сооружение». Однако технология отличается от современных каркасных домов. У последних опорные элементы конструкции «спрятаны» за панелями. У фахверковыъ домов опоры остаются видны.
Такие дома были распространены в Средневековье по всей Европе. В стиле фахверк строили как дома для знати, используя для этого ценные породы дерева (например, дуб), так и складские помещения, небольшие церкви. Это могли быть одно- и двухэтажные сооружения.
В наши дни методика усовершенствована, а в строительстве применяются современные материалы. Это позволило снизить теплопотери, сделать строение надежнее. Традиционные фахверковые дома сегодня практически никто не строит. Вместо глиняных панелей используются ДСП, стекло, газобетон и др.
Стоимость
Цена строительства зависит от многих факторов и может существенно разниться. В среднем стоимость таких домов составляет от 33 тыс. руб. за кв. м., а разработка проекта — от 1300 тыс. руб. Строительные компании предлагают фахверковые строения «под ключ», стоимость которых может начинаться от 1680 тыс. руб.
Строительство фахверка своими руками
Некоторые наши пользователи предполагают, что построить фахверк достаточно просто. Вот что пишет наш пользователь kolos:
…но ведь фахверк по сути намного дешевле и проще, а предложений очень мало.
Но есть и иные мнения.
Профессиональный плотник и специалист по фахверковым технологиям Н. Герасимов утверждает, что сложность фахверковой конструкции состоит в том, что нужно построить пролет без несущих стен большой ширины.
Трудности возникают по ряду причин. Во-первых, нужно провести ряд точных расчетов. Поставить стойки в произвольном порядке нельзя. Это приведет к печальным последствиям в будущем. Причем стоит учесть, что конструкция имеет балки не только снаружи, но и внутри. Вся эта система связана, равномерно распределяет нагрузку строения.
Во-вторых, в отечественном холодном климате такие здания могут оказаться непрактичными. Из-за перепадов температуры в материалах появляются небольшие зазоры, особенно при использовании самана. Из-за этого дом продувается ветром.
В-третьих, натуральная древесина является пожароопасным материалом. Она требует постоянного ухода. Ее пропитывают антисептиками и антипиренами. Причем каждые 2-3 года процедуру нужно проводить снова.
Проведение расчетов
Строительство любого дома (и фахверковый не исключение) начинается с проведения расчетов. В случае с фахверком, можно применять специальную компьютерную программу. В противном случае есть вероятность допустить ошибку. Имеет смысл предусмотреть наличие таких опорных конструкций:
Возможно, проще заказывать готовый комплект у компаний, которые занимаются строительством домов-фахверков. Специалисты разработают проект, изготовят все опорные элементы и правильно их обработают. Важно, чтобы конструкция не оказалась элементарно небезопасной.
Вот что говорит по этому поводу наш читатель I.B.M.: «Фахверк, современный, требует в хозяйстве высокоточного обрабатывающего центра с ЧПУ в хозяйстве стоимостью под лямбаксов».
Конечно, раньше плотники применяли примитивный инструмент и возводили долговечные дома по этой технологии. Но в те времена требования к энергоэффективности и комфорту зданий были ниже. Дом по фахверковой технологии будет прочным и теплым и для нас, современных— при подходе в строительстве, который применим сегодня.
Основные этапы строительства
Если же вы хотите самостоятельно построить дом по фахверковой технологии и не боитесь возможных трудностей, можно рассмотреть основные этапы строительства. Конструкция возводится в следующей последовательности:
Многие проекты предполагают использование панорамных окон. Раньше считалось, что именно эти элементы конструкции не позволяют строить фахверковые дома в холодном климате. Сейчас применяются энергосберегающие стеклопакеты, которые не пропускают теплый воздух из помещения.
Фундамент и нижняя обвязка
Фундамент выбирают в зависимости от материала стен, кровли, типа грунта и прочих факторов. Если это будут легкие каркасные элементы, можно установить винтовой свайный фундамент. Для тяжелых стен, например, с наполнителем из кирпича, камня или традиционной глины с соломой, нужен ленточный фундамент.
Его опускают ниже уровня промерзания почвы. В противном случае во время сильных морозов из-за пучения грунта повредится основание постройки и на стенах появятся трещины. На фундамент обязательно укладывается гидроизоляция. Ширина ленточного фундамента не должна превышать 50 см.
Для всех опорных конструкциях используют клееный брус. Он практически не меняет своих размеров при колебаниях температуры и влажности. Допустимо использовать обычный сухой брус. Поперечное сечение опорных элементов составляет 150х150 мм. Этот материал выбрал asx_75 для своего фахверка:
При строительстве оригинальных фахверков столбы вкапывали в землю или ставили их на камни. Но практичнее прикрепить к фундаменту обвязочный брус. К нему и будут фиксироваться вертикальные опоры конструкции. Обвязка фиксируется к основанию анкерными болтами. Сразу укладываются лаги пола, делается утепление. Минеральную вату или другой подходящий утеплитель зашивают влагостойкой фанерой.
Сборка каркаса
Основу каркаса составляют столбы, расположенные вертикально. Их расставляют на расстояние около 60 см друг от друга. На уровне окон, дверей, перекрытий устанавливают горизонтальные балки. Соединение брусьев делают вполдерева или в шип. Фиксацию выполняют при помощи деревянных нагелей. Качественно скрепить горизонтальные и вертикальные балки можно соединением «ласточкин хвост», также используя нагели.
Asx_75 использовал для соединения анкера:
Раскосы (наклонные элементы конструкции) увеличивают жесткость каркаса, придавая зданию тот особый вид старинного европейского дома. Поэтому их нужно распределять так, чтобы получился эффектный рисунок. Раскосы вписывают в ячейки, образованные вертикальными и горизонтальными перекладинами. Крепление также осуществляется потайным шипом или «ласточкиным хвостом». Используют нагели и металлические уголки для повышения надежности конструкции. Найти уголки для раскосов может быть сложно, поэтому их использование для наклонных элементов желательно, но не обязательно. Все деревянные элементы перед сборкой обрабатывают антипиреном и антисептиком.
Стены
Стены фахверка должны соответствовать следующим требованиям:
Поэтому нужно продумать, каким материалом будут заполнены проемы. Используя арболит или саман, нужно установить в деревянных балках решетку. Ее делают из веток, реек или стальной сетки (ячейки 50х50 мм). Сетка фиксируется при помощи саморезов к брусу. Затем ее обмазывают выбранным материалом.
Чтобы установить фанеру, арболитовые листы или OSB, в брусе вырезают фальцы (четверть) по краям внутренней стороны. Желательно работать при помощи электропилы, в которой регулируется глубина реза. Чтобы рассчитать глубину паза, нужно прибавить к толщине листа 1 см. Ширина его составляет 2 см.
Если листы фанеры или иного подобного материала применяются для внутренней и внешней отделки, пазы делают с внутренней и наружной стороны бруса. После сборки каркаса панели вставляют в подготовленные для них места с внутренней и внешней стороны. Между панелями укладывают утеплитель. Чтобы повысить пожаробезопасность дома, используют минеральную вату с пароизоляцией.
Саман и арболит позволяют создать традиционный фахверк, но их теплопроводность выше, чем при использовании сэндвич-технологии. Поэтому такие материалы используют сегодня очень редко и только в относительно теплой климатической зоне. После высыхания стены из самана, арболита нужно конопатить, как обычный сруб.
Стены сегодня строят из кирпича, газобетона, делают панорамное остекление. Выбор зависит от предпочтений хозяев дома, климатических условий и бюджета на строительство.
Asx_75 сделал стены из кирпича: «Именно так и заполняют проемы кирпичом. Согласитесь, его подогнать легче, чем более крупный пеноблок, который в классике и не применяется».
Окна и двери
Можно устанавливать металлопластиковые конструкции, но крепить их нужно на окосячку. В противном случае из-за изменения размеров деревянных элементов каркаса появятся большие щели или конструкции заклинит. В помещении важно продумать качественную вентиляцию.
Asx_75 устанавливал дверь так: «Да, косяк (раму) выставил, конечно, по уровню, просверлил отверстия и притянул к брус саморезами 3*120 (жёлтые, ничего, вроде). Позже пространства мд рамой и брусом запеню».
Перекрытия, крыша
Перекрытия в таких домах строят так же, как в каркасных и деревянных домах. Лаги второго этажа являются потолком на первом этаже. Поэтому утеплитель используют только для пола первого этажа. Крыша монтируется тоже по такой же технологии, как и в деревянном или каркасном доме.
Отделка
С внешней стороны фасад тщательно конопатят. Стены окрашивают в светлые тона, а брус обрабатывают темным лаком или краской. Для этого используют паропроницаемые составы. Панели можно покрывать красками любого типа.
Внутри дома применяется любая отделка. Чаще всего используют гипсокартон или деревянную вагонку. Можно оштукатурить стены или сохранить оригинальный вид отделочных материалов. Их покрывают лаком на водной основе.
В обсуждении на форуме можно ознакомиться со всеми подробностями строительства дома пользователем asx_75
Читайте также: «Секреты строительства дома по технологии классического фахверка в «одну каску», с минимальным бюджетом и без использования дорогих инструментов».
Сделать фасад из дерева своими руками. Опыт форумчан
Современный рынок предлагает множество материалов для отделки фасада дома: декоративный кирпич, камень, виниловый сайдинг.
Большинство застройщиков выбирают классические варианты, не ослабевает интерес к деревянным фасадам. Именно о них и расскажут в нашем материале пользователи Forumhouse!
Вентилируемый фасад из фанеры под фахверк
Фахверковые дома, кроме запоминающегося внешнего вида, отличаются весьма сложным конструктивом. Поэтому часто делают имитацию фахверка.
Интересен опыт форумчанина с ником Bavar, решившего в качестве основы для такого фасада использовать фанеру.
– Для брусового дома мне хотелось сделать фасад в стиле «фахверк».
Почти год я думал над выбором материала, в итоге выбор пал на влагостойкую фанеру.
Ещё одним доводом в пользу этого материала стал следующий «эксперимент». На участке форумчанина два года пролежал обрезок влагостойкой фанеры, который за всё это время не разбух и не изменил своей геометрии.
Bavar:

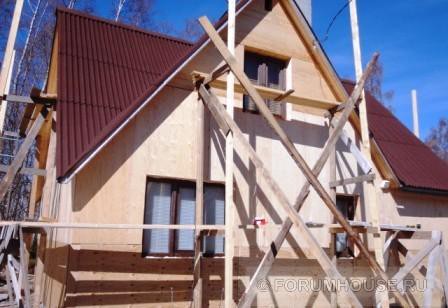

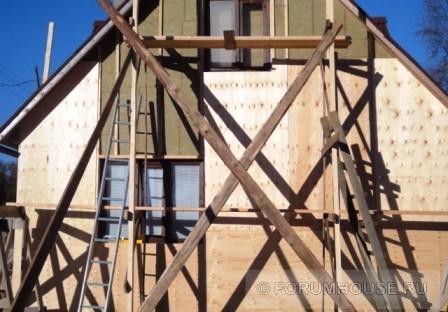

– Для удобства работы я взял фанеру размером 1220х2440 мм и толщиной в 9 мм. Если сравнить ОСБ и фанеру, то, на мой взгляд, ОСБ – более хрупкий материл, и, в отличие от фанеры, у него легко отбиваются углы.
В качестве утеплителя Bavar использовал каменную ватутолщиной в 100 мм. На обрешётку пошла доска – 40х125. Т.к., по расчётам форумчанина, вес стены с таким фасадом составит примерно 1.2 тонны, то для опоры обрешётки он прикрутил к стене металлический уголок 90х90.
Без вентиляционной воздушной прослойки дом из дерева под навесным фасадом может сгнить.
юрий в:
– У меня дом из бруса обшит сайдингом, хочется чего-то поинтереснее. Присматриваюсь к фахверку. Вот только сомневаюсь – брус постоянно «дышит», и дом чуть гуляет, боюсь, что фасад поведёт.
Чтобы этого не произошло, между листами фанеры необходимо оставить компенсационный зазор шириной в 3-5 мм.
– На этапе монтажа я не делал зазор, т.к. мне в одиночку, бегая по «лесам», тяжело передвигать лист фанеры. Но после обшивки стены я прошёл циркулярной пилой все стыки, обеспечив компенсационный шов в 3 мм.
Чтобы снять напряжение от кручения, форумчанин на стыках по брусу сделал пропил на глубину в 5-7 мм.

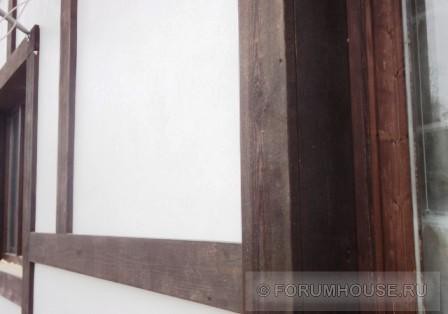

Для имитации силовых балок каркаса Bavar прикрепил на фасад простую обрезную доску размером 25х150мм. Прошло 6 месяцев использования фасада из фанеры в стиле «фахверк», и за этот срок он показал себя с лучшей стороны. За ним легко ухаживать, а дом с таким фасадом притягивает восторженные взгляды.
Если кто-то из форумчан захочет повторить работу, то можно ориентироваться на следующую сумму. Общая площадь фасада – 120 кв.м. На материалы ушло:
Общая сумма – 112000 руб. В среднем 1 кв.м. такого фасада обошёлся Bavarу в 932 руб.
Обшиваем дом «американкой»!
Кнотька:
– Хочу обшить дом «американкой». Планирую обшивать доской 15х125 мм, делая нахлёст в 20 мм. Думаю, как это сделать самостоятельно, без помощи.
Форумчанка с ником Мар7ина делится своим опытом:

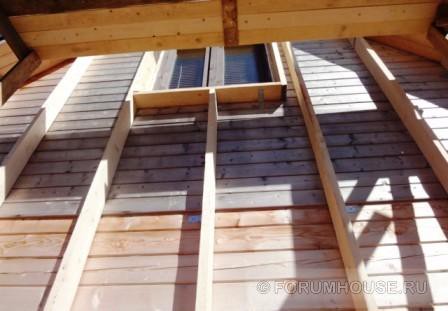

– Доски, размером 25х150х6, для такого фасада мы купили на ближайшей пилораме, но когда заказ привезли, выяснилось, что двух одинаковых досок нет! Гуляет толщина, ширина, или доска – волной. Пришлось брать в руки рубанок.
После обстругивания досок форумчанка покрыла их грунтом-антисептиком и сложила в стеллаж для просушки.
Мар7ина:
– Всего на пропитку ушло 3 ведра по 10 л. Обшивать начали только в августе, к этому времени доски уже подсохли и стали заметно легче.
Каждую доскук бруску обрешётки форумчанка прибивала одним оцинкованным и ершённым гвоздём. В итоге, после покраски фасада серой краской, дом стал выглядеть намного наряднее.
Интересен ещё один подход к обустройству дома «американкой». Для обработки досок с «гуляющими» размерами пользователь форума с ником Спиридонов купил деревообрабатывающий станок.
Спиридонов:
– Покупка этого станка оправдана, если объем доски превышает 6 м3. Есть только одно но. Нужно очень много свободного времени, и, как минимум, двое работников. Т.к. площадь фасада моего дома – 210 м2, то станок оправдал вложения.
Форумчанин высчитал, что среднее время обработки 1 п.м доски составляет 1,5 минуты.
Спиридонов:
– Самое дорогое в таком фасаде – это затраченное время.

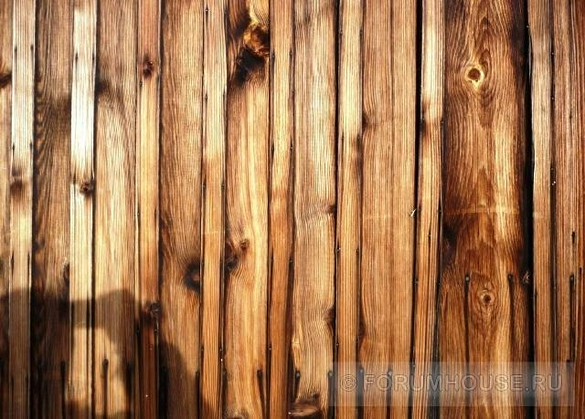

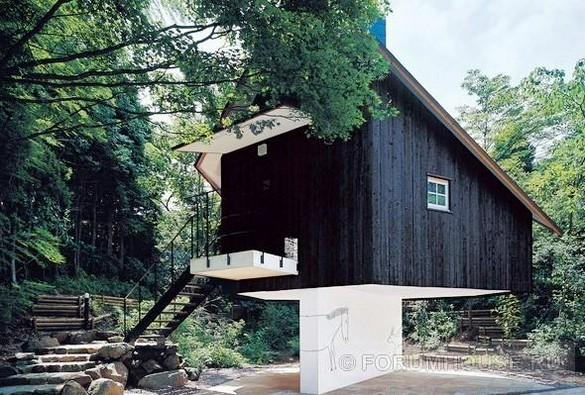

Обожжённая фасадная доска

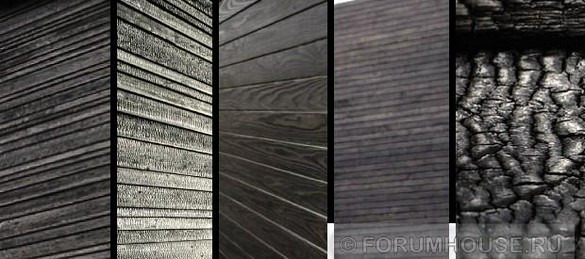

Большой интерес на форуме вызывает такой способ обработки древесины, как обжиг. В Европе, США и Японии фасад из такого материала широко распространён и применятся как в отделке недорогих домов, так и элитных коттеджей. Так в чём же преимущество и особенности такого фасада, а главное – как его сделать самому?
буран:

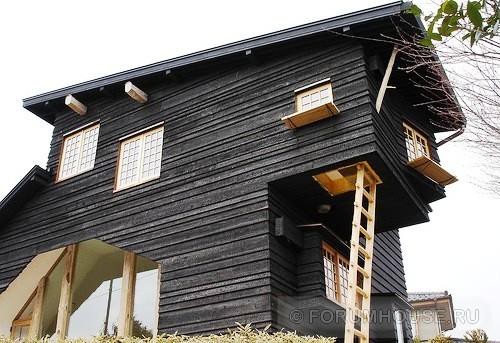

– У меня дом 1971 года постройки обшит обрезной обожжённой доской, и фактура древесины до сих пор смотрится отлично!
При выборе такого типа фасада следует обратить внимание на такой момент.
Chungachanga, Москва:
– Контрастность рисунка, полученного при обработке поверхности древесины паяльной лампой, быстро слабеет под воздействием прямых солнечных лучей. Рисунок на стене наружной обшивки дома, расположенной на солнечной стороне, теряет контрастность уже через пару месяцев. Поэтому не следует обжигать доски наружной обшивки стен, на которые попадают прямые лучи солнца.
Для обжигания наиболее пригодны мягкие хвойные породы древесины с хорошо выраженным рисунком годовых колец – сосна, ель. Об изменении свойств после обжига: с древесиной происходит то же самое, что и при нагревании в печи.
Термообработанная древесина имеет более плотную поверхность.
Это снижает её способность впитывать влагу из воздуха. Во время термической обработки распадаются древесные сахара, которые являются питательной средой для различных микроорганизмов, разрушающих древесину. В результате дерево не гниёт.
Vasilevs:
– Я живу в деревянном доме 1951 г. постройки. Брусовые стены снаружи обожжены. Я сначала думал, что дом после пожара восстанавливали – оказалось, что дерево специально обжигали для сохранности и затем оббили вагонкой.
Обычно дерево на облицовке фасада здания обжигают бензиновой горелкой, но пользователи нашего форума, для ускорения процесса, рекомендуют использовать газовую горелку.
Ииван:
– Бензиновой горелкой много не наработаешь. Лучше взять газовую горелку, шланг «кислород» удобной длины и газовый баллон литров на 40.

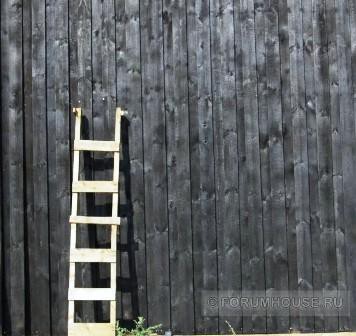

Обжигать дерево можно до полной черноты, как говорят, «до углей».
Daniiis:

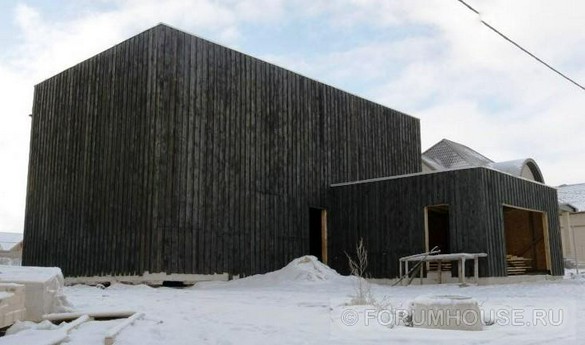

– Я полностью обжог фасад своего дома газовой горелкой, и это – адский труд, но результат того стоит!
Abolin:
– Для эффективной з ащиты фасадной доски нужно медленно сжигать с её поверхности как можно больший слой. А древесина должна быть, в идеале, смолистая.
В обычной же ситуации обжиг – декоративный приём со слабым консервирующим эффектом.
Для быстрой обработки древесины, идущей на фасад, необходимо использовать антисептирующие вещества.
Для сохранения цвета после термообработки даже обожжённую дочерна древесину необходимо покрыть лаком или специальной пропиткой.
Вентиляция фасада
При устройстве деревянных фасадов очень часто возникает вопрос: нужна ли воздушная прослойка и ветрозащитная мембрана. Обратимся к опыту форумчан.
Nicola:
– Я свой брусовый дом планирую утеплить минеральной плитой, затем обшить вагонкой. Надо ли оставлять вентилируемый зазор между утеплителем и вагонкой, и надо ли ставить ветрозащитную мембрану?
sys81:
– Зазор нужен, т. к. благодаря ему вода не будет «стоять» и скатится по утеплителю или испарится под воздействием восходящего воздуха, который будет идти снизу вверх по вентилируемому зазору.
По мнению форумчанина с ником jtdesign,правильный пирог стены с вентилируемым фасадом выглядит следующим образом:
Читайте одробный и наглядный рассказ форумчанина о возведении зфахверкового фасада. Присоединяйтесь к горячему обсуждению обожжённой фасадной доски.
Пользователи Forumhouse могут узнать, как обшить дом американкой. В этой теме собрана вся информация о вентилируемом фасаде. Прочитайте, как обшить дом необрезной доской.
Смотрите видео о строительстве каркасногодома с фахверковым фасадом. А наиболее распространённые ошибки, возникающие при строительстве дачного дома разбираются во втором видеосюжете.
BrickNews.ru
Новости строительства и архитектуры
Создаем фасад в стиле фахверк
Фахверковые дома являются неотъемлемым атрибутом архитектуры Германии. Появившись более семи сотен лет назад, эти типы строений не потеряли своей актуальности и в настоящий момент. Ну а их характерный облик сделал подобные виды каркасных домов популярными далеко за пределами Германии и Европы в целом. Полноценного строительства данных домов мы коснемся как-нибудь в другой раз, так как эта тема для очень большой статьи. В этом же материале мы расскажем о том, как сделать фасад в подобном стиле на домах любого типа.
Подробнее о стиле
Чтобы понимать, откуда пошел подобный внешний вид, рассмотрим саму конструкцию такого дома. Итак, основным его несущим элементом являются горизонтальные балки. По ходу возведения они перемежаются с балками вертикальными, раскосами. Пустоты между балками заполняют самыми разными способами, и сейчас это делают при помощи композитных стеновых материалов. Получается обычный каркасный дом, но с одним основным отличием – в стиле фахверк балки проглядываются наружу стен, в то время как в обычных строениях такого типа «скелет» скрывается.
Именно балки, которые обычно имеют темный цвет, и придают дому неповторимый вид, разделяя белые стены на геометрические сектора прямоугольной и треугольной формы. Вполне логично, что создавая такой фасад, мы просто придавая стенам подобный облик при помощи балок и прочих элементов, не касаясь технической сути такого строения.
Преимущества каркасных конструкций фахверк
Если вы все же хотите пойти дальше, чем отделка стен, построив такой дом своими силами, то должны знать некоторые его плюсы. Последние характерны и для всех остальных каркасных строений в целом:
Важно! В России все же не стоит строить стеклянные дома в стиле фахверк. Их стены будут недостаточно энергоэффективны, и в этих строениях будет холодно.
Недостатки
В первую очередь такие дома пожароопасные. Впрочем, с современными огнеупорными пропитками это решается. Как решается и проблема воздействия плесени и грибка. А вот наличие принудительной вентиляции является важнейшей задачей, которую нужно будет решить.
Несколько пунктов отделки фасада в данном стиле
Этап 1: Планирование
Такой фасад не делается на глаз, необходимо все хорошо распланировать. Каждая доска, которая будет имитировать балку, должна быть на своем месте, а все вместе должно смотреться максимально гармонично. Не перегружайте фасад досками, так как в противном случае дом будет смотреться несуразно и даже неприятно. Помните, что минимальное расстояние между соседними досками должно составлять 60 сантиметров, но лучше брать больше.
Этап 2: Отделка стены
Классическим сочетанием с досками в таком виде фасада станет белая или бежевая поверхность стены, чтобы отделка смотрелась максимально контрастной с темными досками. Но на самом деле применять можно любые цветовые сочетания, и главное – не скатиться в безвкусицу. Штукатурку необходимо использовать специально предназначенную для наружных работ.
Важно! Если вы живете в доме с кирпичными фасадами, то можно поступить проще – не демонтируя отделку просто смонтировать доски поверх. Подобное сочетание смотрится весьма эффектно.
Перед окончательной отделкой стен можно смонтировать каркас, уложить в его промежутки утеплитель и гидроизоляционную пленку. Уже поверх можно смонтировать стеновые панели, по которым и будет осуществлена окончательная отделка штукатуркой или краской. Идеально для этого подойдут ацеитовые плиты.
Этап 3: Подготовка досок
Специалисты советуют брать доски шириной не менее 15 сантиметров, дабы они были заметны и смотрелись массивно даже издалека. С меньшей толщиной визуальная привлекательность потеряется. Сами доски должны быть нарезаны в соответствии с ранее составленным планом и обработаны антисептиком. Краску, которую мы будем наносить на все стороны (в том числе и торцевые) досок должна быть пригодной для наружного применения. Красить необходимо в несколько слоев.
Этап 4: Монтаж
В качестве способа монтажа можно использовать как прибивание, так и наклейку. В случае с досками из натурального дерева лучше всего прибивать, так как клей может не выдержать. Начинать нужно с укрепления вертикальных фальшбалок, после чего переходить на горизонтальные, и наконец – на диагональные.
Важно! В качестве замены древесине можно взять полиуретановый аналог доски. Внешне он ничем не отличается, отлично переносит эксплуатацию на улице даже в российских условиях, а также не требует предварительной подготовки. Но самое главное, что такие «доски» весьма легки, и могут успешно приклеиться на жидкие гвозди.
Заключение
Выполненный в стиле фахверк фасад дома является достаточно простым в осуществлении и недорогим способом придать строению необычный внешний вид. Для наших краев подобные архитектурные решения все еще являются редкими, да и в целом эти дома смотрятся невероятно стильно, ярко но при этом аккуратно и солидно.
Единственным моментом, который необходимо брать во внимание, является важность не перегрузить фасад балками, а также подобрать действительно контрастные цветовые решения. Экспериментировать с цветами также стоит аккуратнее, и лучше не отходить далеко от канонов.
