как снять обшивку задней двери хендай гетц
Задняя дверь
Обивка двери
1. Отверните винты крепления внутренней ручки двери Hyundai Getz.
2. Отверните четыре винта крепления обивки двери. Вставьте съемник обивки двери между обивкой двери и дверью и освободите пистоны.
Примечание
При снятии обивки оберните съемник тканью, чтобы не повредить лакокрасочное покрытие двери.

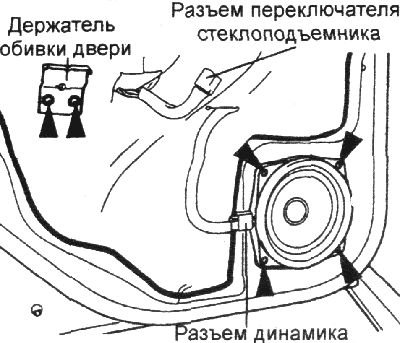

3. Снимите держатель обивки двери и влагозащитную пленку, отверните 4 винта, отсоедините разъем и снимите динамик с двери.
4. Установка проводится в последовательности, обратной снятию.

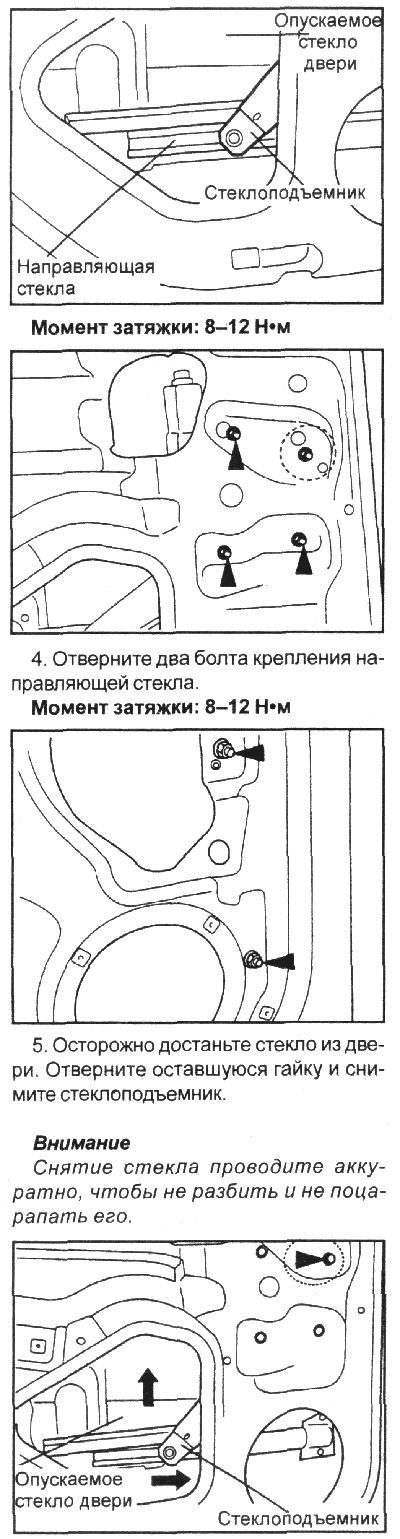

Опускаемое стекло и стеклоподъёмник
1. Снимите обивку двери, держатель обивки, влагозащитную пленку и динамик.
2. Осторожно нажмите на переключатель стеклоподъёмника и опустите стекло в требуемое положение.
3.Отверните 3 гайки крепления стеклоподъёмника, ослабьте затяжку еще одной гайки и отсоедините держатель стекла от стеклоподъёмника.

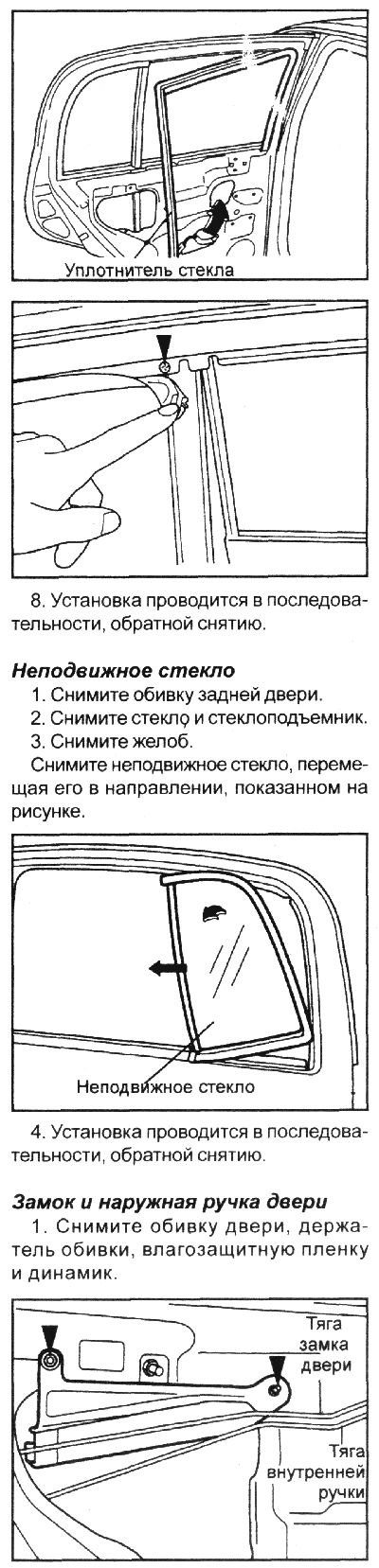

6. Снимите уплотнитель стекла.
7. Выверните винт и снимите верхний желоб.
2. Снимите стекло и стеклоподъёмник.
3. Выверните два винта крепления крышки тяги блокировками замка и с помощью съемника снимите крышку.

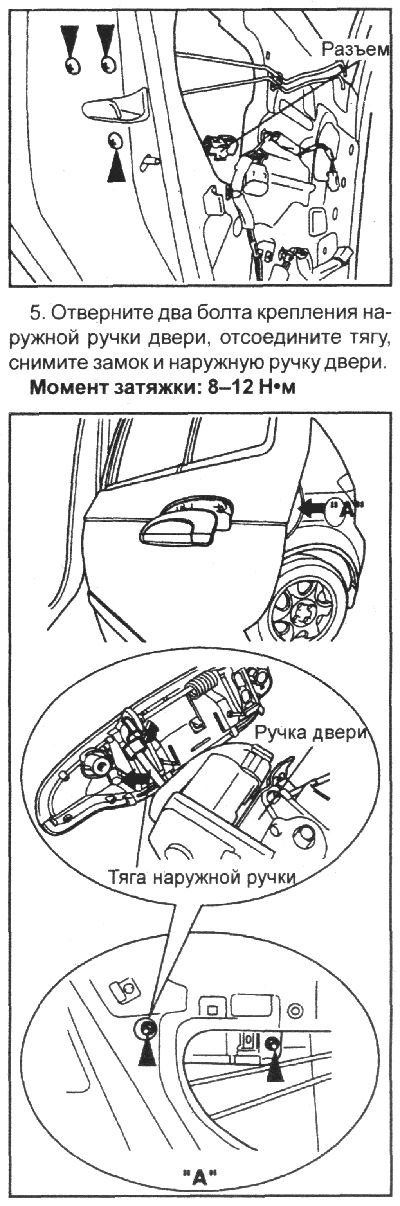

4. Отсоедините разъем от электродвигателя стеклоподъёмника и выверните три винта крепления замка двери.
Момент затяжки: 8–11 Н*м
6. Установка проводится в последовательности, обратной снятию.

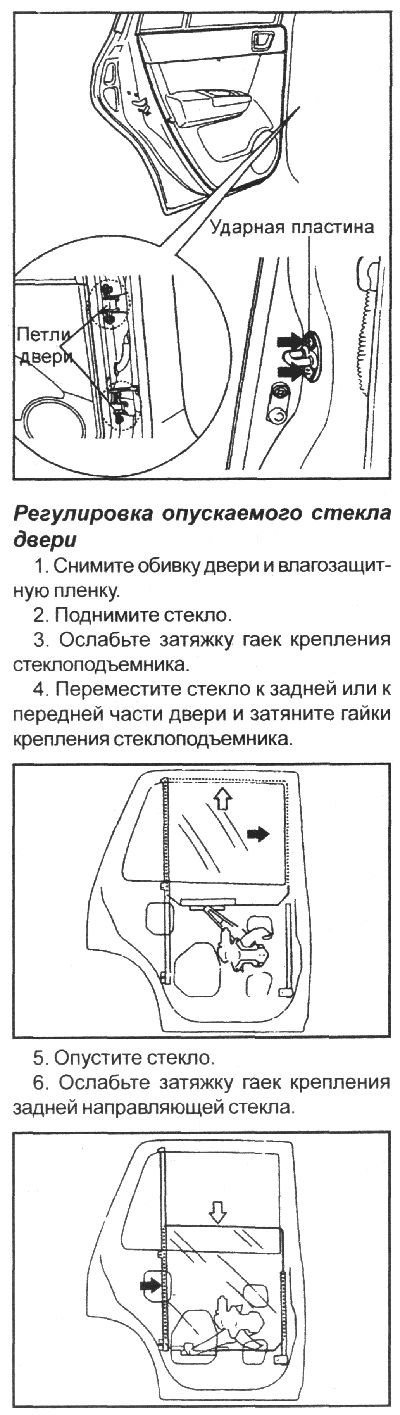

Регулировка положения двери
Проверьте, что дверь закрывается легко и должным образом, затем проверьте равномерность зазоров между передней и задней, верхней и нижней частями двери и кузовом. Двери и грани кузова должны быть параллельны.
1. Немного ослабьте затяжку болтов крепления петель двери и отрегулируйте положение двери, перемещая ее вверх-вниз или влево-вправо.
2. Если замок двери устанавливается на ударную пластину с трудом, выверните винты крепления ударной пластины и, перемещая ее в горизонтальной и вертикальной плоскостях, добейтесь нормального закрытия двери.
7. Сдвиньте заднюю направляющую стекла до упора в кромку стекла и затяните гайки.
Снятие обивки дверей Hyundai Getz
Современные автомобили становятся все сложнее и технологичнее. Даже бюджетные модели типа Hyundai Getz могут похвастаться узлами и агрегатами, которые раньше им и не снились. Но у этой медали есть обратная сторона — конструкции становятся все сложнее и сложнее. И сейчас уже никого не удивишь тем, что для замены лампочки в заднем фонаре требуется его снять. А как раньше все было просто — открутил два шурупчика и вот она, на тебя смотрит.
То же самое и с дверями. Замок стоял снаружи двери, вместо ограничителя — кусок капроновой ленты, а форточка заменяла стеклоподъемник. Все ясно и просто. Нынче это выглядит совсем по-другому. В двери все спрятано внутри. И рядовой автолюбитель порой ломает себе голову, как туда добраться, что бы что-то смазать, отрегулировать или просто заменить.
Начинается эта работа с демонтажа внутренней обивки двери. Только после ее снятия простой обыватель может увидеть то, что спрятал от него конструктор. На автомобиле Hyundai Getz снятие обивки может потребоваться для смазки ограничителя двери или замены заводского динамика на новый или более продвинутый.
Итак, набор инструмента, который Вам понадобится, минимален. Он состоит из крестовой отвертки и ножа с острым кончиком. Рассмотрим переднюю дверь. Для начала аккуратно снимаем ножом все заглушки, которые скрывают саморезы.
Затем откручиваем все саморезы.
Теперь предстоит отсоединить внутреннюю ручку открывания двери. Для этого мы открутим саморез…
…и сдвинем деталь вперед по направлению к переду автомобиля.
В образовавшемся просвете увидим две тяги, идущие от замка. Поддев защелки, отводим их в сторону и снимаем тяги.
Ручка остается у вас в руках.
Аккуратно вставляем лезвие ножа между обивкой и дверью и по очереди отщелкиваем клипсы.
Далее снимаем вверх саму обивку.
Осталось отсоединить колодку кнопки стеклоподъемника нажатием на защелку.
К счастью, пистоны выполнены из качественного пластика, ломаются крайне редко и могут быть использованы повторно. Вот их расположение на передней обивке:
Остается аккуратно срезать лезвием по битумному герметику защитную пленку.
Процесс снятия обивки задней двери полностью аналогичен. Разница только в расположении клипс и саморезов.
Установка обивки производится в обратном порядке. Не забудьте приклеить защитную пленку (герметик на ней не высыхает, поэтому достаточно установить ее на место и придавить)!
Снятие обшивки дверей Hyundai Getz
Для снятия обшивок с дверей нужны следующие инструменты:
— Отвёртка крестовая
— Отвёртка плоская узкая
— Широкий плоский инструмент, изогнутый буквой «Г», который по форме напоминает гвоздодёр
1. Открываем дверь и откручиваем 3 крестовых самореза, которые крепят обшивку в области дверных петель.
2. Откручиваем 2 крестовых самореза, которые располагаются в торце обшивки. Они находятся под пластиковыми заглушками, которые можно удалить посредством тонкой плоской отвёрткой.
3. Откручиваем крестовой саморез, который расположен в углублении подлокотника обшивки двери.
5. Если возникает необходимость снять обшивку с передних дверей, то понадобится снять и угловые треугольники боковых зеркал заднего вида. Для этого с помощью плоской отвёртки отщёлкиваем верхний угол треугольника и тянем на себя. Учтите, что клипса там очень тугая, а потому двигать её нужно очень осторожно. Затем треугольники снимаются на себя и двигаются вверх. Под нижнюю кромку треугольников подсовывать отвёртку не стоит, т.к. можно повредить при этом нижние пластиковые фиксаторы. Теперь треугольники находятся у вас в руках. Отключаем электрический штекер управления зеркалами (если зеркала электрические).
7. Также можно демонтировать и штатные динамики, которые крепятся с помощью 4-х крестовых саморезов.
Метод снятия обшивки применим как для 3-ёх, так и для 5-дверного кузова.
Теперь сделаю небольшое добавление, рассмотрев снятие и установку обратно дверных ручек (последняя операция порой вызывает некоторые сложности).
Привожу пример на задних дверях. Отличие их от передних только в расположении винтов-саморезов.
1. Внизу дверной накладки есть небольшое отверстие, с помощью которого «отдирать» клипсы не представляет никакого труда. Снятие клипс происходит мизинцем, усилий практически прилагать не надо. Инструментов дополнительных кроме рук тоже не нужно.
2. Аккуратно тянем на себя обивку, всеми остальными пальцами при этом её придерживаем, чтобы не выдернуть вместе с ней все провода. При этом все клипсы выходят из своих пазов очень легко – только не перестарайтесь со скоростью.
3. Дверная ручка снимается весьма просто, но некий процесс всё же присутствует.
Если саморез вывинчен, то сдвигаем коробку с ручкой одним или двумя пальцами.
Теперь коробочку можно немного снять (только не полностью). Когда коробочка будет немного вытянута, вы увидите за ней колечки розового цвета. Они будут немного препятствовать снятию коробки. Их нужно поддеть ногтём и снять с рычажков-усиков. Хотя, если жалко портить ногти, можете использовать некий острый либо плоский инструмент. Вынимаем из паза усики-рычажки (как верхний, так и нижний).
4. Теперь обшивку двери берём снизу двумя руками и аккуратно сдвигаем вверх. Теперь обивка должна остаться у вас в руках.
5. Следующий шаг – той рукой, которой удобнее, отсоединяем разъём кнопки стеклоподъёмника. Чтобы это сделать, нужно нажать на «фишку» разъёма. Нажимаем на такую же «фишку» на разъёме динамика. В руках у нас теперь – 4 самореза и динамик.
Как снять обшивку задней двери хендай гетц
Злостный АНТИмодер
Сообщений: 6718
Регистрация: 30.3.2006
Из: г.о. Химки
Для снятия обшивок с дверей нам понадобица:
— Отвёртка крестовая
— Отвёртка плоская узкая
— Широкий плоский инструмент, напоминающий гвоздодёр, изогнутый буквой «Г».
1. Открываем дверь. Откручиваем 3 крестовых самореза (обозначены оранжевым), которые крепят обшивку в районе дверных петель. изображение 1
2. Откручиваем 2 крестовых самореза (обозначены оранжевым) в торце обшивки. Они находяца под пластиковыми заглушками, удалить которые можно тонкой плоской отвёрткой. изображение 2
3. Далее, откручиваем крестовой саморез (обозначен оранжевым), находящийся в углублении подлокотника обшивки двери. изображение 3
4. Откучиваем крестовой саморез под рычагом внутренней ручки открытия двери. Он тоже находица под пластикой заглушкой, которую в свою очередь поддеваем плоской тонкой отвёрткой (фото нет 🙁 ).
Ручку открывания двери сдвигаем вперед по ходу движения вдоль обшивки двери и она сползает с фиксаторов. С внутренней стороны корпуса ручки двери будут прикреплены 2 тяги (обозначены синим), обеспечивающие работу замка. Указанные тяги фиксируются пластмассомыми кронштейнами (обычно синего цвета). Кронштейны сковырнуть отверткой с тяг (крутятся вокруг точки крепления), тяги из места крепления к ручке замка выдернуть потянув вверх. После этих операций ручка замка должна остаться у вас в руках.
5. Если необходимо снять обшивку с передних дверей, то понадобится снять и угловые треугольники боковых зеркал заднего вида (в данномслучае электрических зеркал).
Для этого надо отщелкнуть верхний угол треугольника, при помощи плоской отвёртки, и потянуть на себя. Клипса там тугая, будьте осторожнее! Затем треугольники снимаются на себя и вверх. Под нижнюю кромку треугольников отвертку подсовывать не нада, т.к. возможно повредить нижние пластиковые фиксаторы. Треугольники остаются у вас в руках. Отключаем электрический штекер управления зеркалами. изображение 4
7. Так выглядит снятая панель двери с обратной стороны. изображение 6
8. Так же можно демонтировать и штатные динамики, которые крепятся посредствам 4-х крестовых саморезов. изображение 7
В данном примере рассмотрен 3-х дверный кузов, но метод применим и для 5-ти дверного варианта.
😉 😉 😉
Задняя дверь — снятие, установка и регулировка
Обивка двери
1. Отверните винты крепления внутренней ручки двери.
2. Отверните четыре винта крепления обивки двери. Вставьте съемник обивки двери между обивкой двери и дверью и освободите пистоны.
Примечание. При снятии обивки оберните съемник тканью, чтобы не повредить лакокрасочное покрытие двери.
3. Снимите держатель обивки двери и влагозащитную пленку, отверните 4 винта, отсоедините разъем и снимите динамик с двери.
4. Установка проводится в последовательности, обратной снятию.
Опускаемое стекло и стеклоподъёмник
1. Снимите обивку двери, держатель обивки, влагозащитную пленку и динамик.
2. Осторожно нажмите на переключатель стеклоподъёмника и опустите стекло в требуемое положение.
3.Отверните 3 гайки крепления стеклоподъёмника, ослабьте затяжку еще одной гайки и отсоедините держатель стекла от стеклоподъёмника.
6. Снимите уплотнитель стекла.
7. Выверните винт и снимите верхний желоб.
2. Снимите стекло и стеклоподъёмник.
3. Выверните два винта крепления крышки тяги блокировками замка и с помощью съемника снимите крышку.
4. Отсоедините разъем от электродвигателя стеклоподъёмника и выверните три винта крепления замка двери.
Момент затяжки: 8–11 Н·м
6. Установка проводится в последовательности, обратной снятию.
Регулировка положения двери
Проверьте, что дверь закрывается легко и должным образом, затем проверьте равномерность зазоров между передней и задней, верхней и нижней частями двери и кузовом. Двери и грани кузова должны быть параллельны.
1. Немного ослабьте затяжку болтов крепления петель двери и отрегулируйте положение двери, перемещая ее вверх-вниз или влево-вправо.
2. Если замок двери устанавливается на ударную пластину с трудом, выверните винты крепления ударной пластины и, перемещая ее в горизонтальной и вертикальной плоскостях, добейтесь нормального закрытия двери.
7. Сдвиньте заднюю направляющую стекла до упора в кромку стекла и затяните гайки.
