Инструкция по монтажу откатных холодильных дверей
Требования к световому проему:
По конструктивному исполнению рамы подразделяются на: накладные (рис.2) и встраиваемые. Конструкции рам указываются в бланке заказа.
Рама состоит из трех частей, крепление которых осуществляется саморезами с потайной головкой и монтажной пеной. Верхняя часть рамы стыкуется с боковыми частями при помощи тяговых заклепок. Монтажная пена заливается под раму. Отверстия под заклепки и саморезы сверлятся по месту в процессе монтажа (рис.3 и рис.4).
Важно, чтобы все части рамы после установки находились в одной вертикальной плоскости, при этом разность длин диагоналей не должна быть более З мм.
Примечание: заклепки и саморезы в комплект поставки не входят.
3. Установка откатного механизма.
3.1 Обрезать 2 рельсы в соответствии с шириной дверного полотна «X» и обработать кромки (рис.5).
| № механизма | 8532 | 8533 | 8534 | 8535 | 8536 | 8537 |
| Длина | 1344 | 1644 | 1944 | 2244 | 2544 | 2844 |
3.2. Вставить в каждую рельсу внешний держатель (1) и просверлите отверстия (2). Для механизмов серии № 8536 и 8537 установите дополнительный кронштейн F40. (рис.6)
3.4. Зафиксируйте платформу F18 и держатель F3. (рис.8)
3.5. Закрепите центральный держатель как показано на рисунке (рис.9).
3.6. Установите резиновые отбойники (рис. 10).
3.7. Таким образом, верхняя рельса собрана и готова к дальнейшей установке. Затем на собранную рельсу, через середину или через края, одеваются поддерживающие ролики (пластмассовые крышки и резиновые заглушки предварительно должны быть сняты). Винты регулировки переводятся в среднее положение.
4. Установка дверного полотна
4.1 Необходимо поднести полотно к проему и расположить его симметрично относительно проема на двух подкладках толщиной 20 мм. Величина перекрытия светового проема составляет по 70 мм на каждую сторону.
Рельса в сборе с роликами кладется на верхний край дверного полотна.
Затем ролики подводятся к верхним боковым торцам полотна и совмещаются со шпильками М10 и затягиваются с небольшим усилием при помощи гаек и шайб для последующей регулировки (рис.11).
4.2 Поджать рельсу снизу до соприкосновения направляющей с роликами, затем разметить крепление верхней рельсы, как показано на рисунке (рис.12).
Примечание: при креплении центрального держателя F5 для механизмов серии 8536 и 8537, необходимо просверлить отверстие под крепление промежуточного кронштейна F13. При этом F=1225 мм. (для 8536) и 1375 мм. (для 8537).
5. Регулировка дверного полотна.
5.1 Разместить закрепить в полу направляющую для поджатия и направляющую для скольжения. (рис. 13 и рис. 14)
| Направляющая для поджатия Примечание: К=70 мм (величина перекрытия светового проема). Е=80, 100, 120 мм (толщина дверного полотна). 5.2 Дверное полотно передвинуть в положение «закрыто» до упора в резиновый отбойник. Регулировка прижима полотна к раме. Регулировка осуществляется таким образом, чтобы в закрытом положении двери резиновое уплотнение касалось рамы по всему периметру с пережатием не более 3…5 мм. Регулировка прижима полотна к раме. Регулировка осуществляется таким образом, чтобы в нижней части полотна резиновый шлейф должен прилегать к полу с пережатием не более 3. 5 мм. 5.3 Регулировка нижней части дверного полотна: Поджимающая направляющая (972) со сферическим радиусом устанавливается так, чтобы в закрытом положении при упоре в нижнюю направляющую рельсу (В64), резиновое уплотнение дверного полотна прилегало к раме. Другая направляющая для скольжения (971) устанавливается таким образом, чтобы при открытии двери, нижний направляющий рельс свободно проходил по пазу, и в тоже врем обеспечивал герметичность резинового уплотнения в закрытом положении полотна. После регулировки не забудьте затянуть и законтрить все гайки и установить пластмассовые детали механизма. 6. Установка замка. 6.1 Замок устанавливается на раме и крепится 6-ю винтами М6 (или саморезами) (рис. 17 и рис. 18). 1-угловая заглушка, 2-пластиковая крышка, |
7.2 Совмещение замка с ответной частью в дверном полотне осуществляется подкладкой под замок, толщиной не более 10 мм (в комплект поставки не входит).
7. Обслуживание двери для холодильной камеры и откатного механизма.
«ПрофХолод» представляет видеоинструкцию по установке откатных холодильных дверей
Бесплатно поможем и проконсультируем
В видеоролике показаны все этапы монтажа: от подбора необходимых инструментов до регулировки прижима уплотнителей.
«ПрофХолод» представляет подробную видеоинструкцию по монтажу откатных холодильных дверей. В видеоролике показаны все этапы профессиональной установки: от подбора необходимых инструментов до регулировки прижима уплотнителей.
«С точки зрения конструктива откатные двери, ОД, намного сложнее по сравнению с другим популярным типом холодильных дверей — распашными. ОД содержит много конструктивных элементов, которые необходимо корректно установить. Поэтому мы решили сделать подробную видеоинструкцию для специалистов-монтажников — от качества монтажа зависит, насколько эффективно двери будут держать тепло или холод. И конечно, правильный монтаж продлевает сроки эксплуатации дверей», – говорит Рашид Зинатуллин, руководитель Департамента технических решений и новых разработок «ПрофХолода».
Новый видеоролик пополнил плей-лист инструкций «ПрофХолода» на Youtube-канале: подборка по холодильным дверям включает инструкции по установке рамы для распашных холодильных дверей и замка Fermod 521.
За бесплатной консультацией по установке или эксплуатации дверей обращайтесь к вашему персональному менеджеру или заказывайте шефмонтаж —специалисты «ПрофХолода» выезжают на объекты по всей России, чтобы проконтролировать монтажные работы.
Поделиться этой новостью с друзьями в социальных сетях
Откатные холодильные ворота
Большинство предприятий, занимающихся производством и продажей продуктов питания, сталкивается с вопросом хранения готовой продукции и полуфабрикатов. Сохранить товарные качества продуктов в течении длительного срока приоритетная и сложная задача, поэтому к выбору холодильного оборудования стоит подходить с особой тщательностью.
Двери морозильных и холодильных камер важная конструктивная часть, от качества которой напрямую зависят стабильность температуры в камере, затраты на климатические установки, сроки хранения продукции. В этой статье мы расскажем о современном и надежном решении для холодильных камер – откатных холодильных воротах.
Полезные материалы
Преимущества холодильных ворот:
Принцип работы откатных холодильных ворот
Конструкция откатных ворот состоит из рамы, дверного полотна, направляющей рельсы и фурнитуры. Рама жестко крепится на дверной проем при помощи скрытого крепежа. На раму устанавливается направляющая рельса по которой на роликах передвигается полотно двери. При закрывании, дверь благодаря специальным пазам на рельсе «просаживается» вниз под своим весом и прижимается к раме за счет нижних упоров. Такая конструкция обеспечивает стабильный постоянных прижим створки и хорошую герметичность.
В каких помещениях целесообразно устанавливать холодильные двери откатного типа:
Конструкция откатных холодильных ворот
Откатная система
Система «направляющая рельса + ролики» отработана до мелочей, применяется в разных отраслях промышленности уже долгое время и известна своей высочайшей надежностью. Двери оборудованные такой системой отлично работают в условиях жесткой, интенсивной эксплуатации. Створка «ходит» мягко, легко, не провисает со временем. Элементы откатной системы изготавливаются из стали, алюминия и нержавеющей стали.
Дверное полотно
Дверное полотно представляет собой многослойную сэндвич-панель. Толщина двери в зависимости от назначения от 80 до 120 мм. В качестве облицовки используется пищевая нержавеющая сталь AISI 304 толщиной 0,8 мм или листовая оцинкованная сталь толщиной 0,6 мм окрашиваемая порошковым методом в необходимый цвет по каталогу RAL.
В качестве наполнителя и теплоизоляции применяется пенополиуретан (PUR) – это вспененный полимер, имеющий закрытую структуру пор (до 99% закрытых пор). Такая структура обеспечивает низкий коэффициент теплопроводности, хорошую гидро- и шумоизоляцию. Пенополиуретан экологически безопасен био- и химически устойчив.
М- образная рама изготавливается из стали толщиной 2,0 мм окрашенной порошковым методом. Монтируется на проем с помощью скрытого крепежа. Установку такой рамы рекомендуется производить на несущие стены, стены из цельного кирпича, металлическую конструкцию или сэндвич-панель.
При установке в помещениях с использованием подвесных путей для транспортировки продукции, рама изготавливается с проемом под монорельс.
Уплотнитель
Для герметичного прилегания дверного полотна к раме и предотвращения попадания тепла в холодильную камеру применяется высокоэластичный двухконтурный уплотнитель, который сохраняет свои свойства при низких температурах. На откатных холодильных дверях как опция устанавливается система подогрева уплотнительного контура (ПЭН) для снятия «точки росы» и предотвращения примерзания дверного полотна к раме.
Дополнительные опции
Для адаптации дверной конструкции под выполнение необходимых задач возможна установка дополнительных опций:
Использование откатных дверей при оборудовании холодильных камер дает неоспоримые преимущества. Откатные холодильные двери помогают сократить расходы на климатические установки, увеличить срок хранения продукции, сэкономить на ремонте и обслуживании.
Компания «Ирбис» предлагает услуги по проектировке и производству откатных холодильных дверей. Наши специалисты помогут подобрать оборудование под необходимые задачи, рассчитают размеры, выполнят нестандартные заказы, звоните по телефону: +7 (499) 350-23-95 или пишите на почту mail@irbispro.ru
Примеры использования промышленных дверей и ворот
Распределительный центр «SPAR»
Тип объекта: Распределительный центр
Тип продукции: Двери откатные, Двери холодильные
Описание: Поставка и монтаж откатных холодильных дверей.
Цех мясопереработки «ПсковАгроИнвест»
Тип объекта: Мясокомбинат
Тип продукции: Двери маятниковые, Двери откатные, Двери распашные, Двери холодильные
Описание: Поставка и монтаж откатных, распашных, маятниковых двери.
Мясокомбинат «Данковский»
Тип объекта: Мясокомбинат
Тип продукции: Двери маятниковые, Двери откатные, Двери распашные, Двери холодильные
Описание: Поставка и монтаж комплекса маятниковых и холодильных дверей
Холодильный склад «Эра-Моря»
Тип объекта: Рыбокомбинат
Тип продукции: Двери откатные, Двери холодильные
Описание: Поставили холодильные откатные двери
Сеть супермаркетов «Азбука Вкуса»
Тип объекта: Супер- / гипермаркет
Тип продукции: Двери откатные, Двери распашные, Двери холодильные, Камеры морозильные
Описание: Откатные и распашные холодильные двери
Ресторан быстрого питания «Макдональдс»
Тип объекта: Ресторан / кафе / столовая
Тип продукции: Двери откатные, Двери холодильные
Описание: Поставлены откатные холодильные двери специального назначения наружного и внутреннего открывания

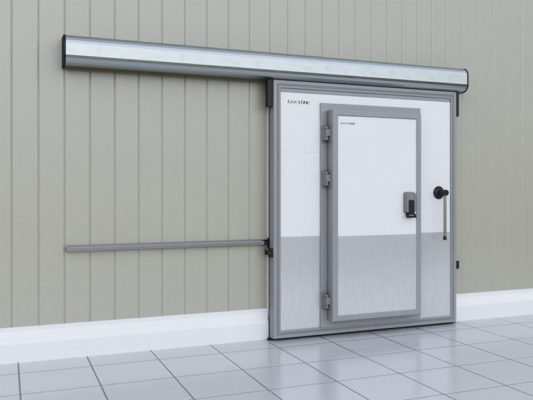

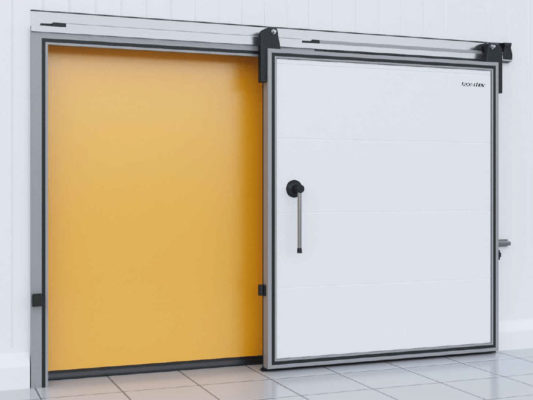

Откатные холодильные двери
Правильно оборудованный промышленный холодильник является одним из важнейших условий функционирования любого предприятия, занимающегося производством продуктов питания. Для хранения готовой продукции и сырья здесь используются особые холодильные камеры, занимающие достаточно большие площади.
Помимо компрессорных установок, для таких холодильников важны двери – они представляют собой особые конструкции, от качества и функциональности которых зависит эффективность и экономичность всей холодильной установки.
Так оборудование, не соответствующее требованиям, может повлечь утечки холода, что в свою очередь повышает затраты на поддержание требуемой температуры в камере, напрямую влияет на качество хранимого товара. Таким образом дополнительные расходы на энергоресурсы, низкое качество продукции оказывают влияние на конечную стоимость, конкурентоспособность товара и успех бизнеса в целом.
Для камер больших объемов, при необходимости проезда погрузчиков как правило используются откатные холодильные двери.
Полезные материалы
Преимущества откатной конструкции дверей
Откатные холодильные двери используются на большинстве современных предприятиях пищевой промышленности и обладают рядом преимуществ которых нет у дверей других конструкций:
Виды откатных холодильных дверей
Особенности конструкции откатных дверей
Изготавливая откатные холодильные двери, необходимо учитывать массу нюансов – от размеров помещения, до температурного режима в нем. Кроме того, при производстве таких конструкций принимаются во внимание такие моменты:
Откатные двери существенно упрощают процесс загрузки холодильника продуктами, и не требуют наличия перед входом в помещение большого свободного пространства. Это позволяет размещать перед входом в холодильник необходимое производственное оборудование.
Вне зависимости от размеров, откатные холодильные двери состоят из следующих основных элементов.
Откатные холодильные двери завода «Ирбис»
Наличие собственного производства, оснащенного высокотехнологичным оборудованием, позволяет быстро изготавливать конструкции любого размера и сложности. В работе используется исключительно высококачественное сырье от ведущих производителей страны, что положительно влияет на качество выпускаемой продукции. К числу других преимуществ сотрудничества можно отнести:
В процессе изготовления неукоснительно соблюдаются все технологические требования, что позволяет гарантировать высокое качество продукции, и ее соответствие всем установленным нормативам. При необходимости, откатные холодильные двери могут оснащаться дополнительными опциями – электроприводом для открывания, системой подогрева уплотнителя, смотровыми окнами.

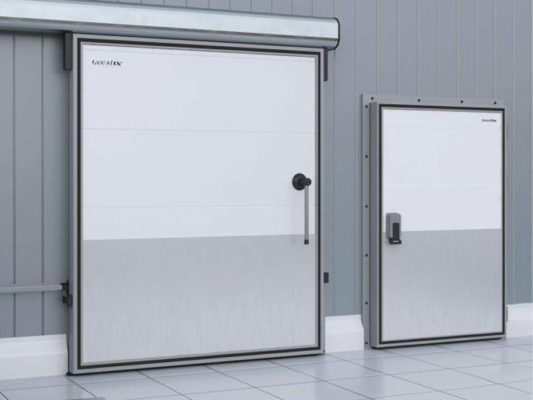

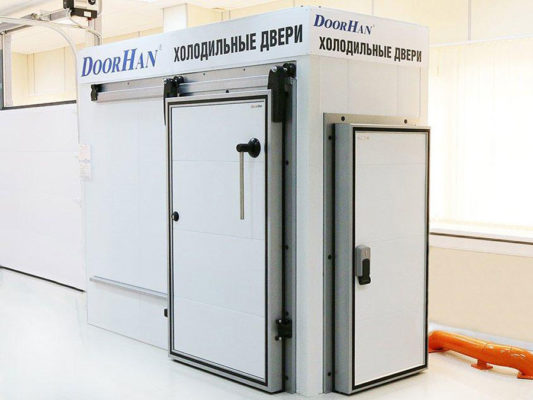

Холодильные ворота и двери
