Самонесущие сэндвич панели.

Одним из новейших материалов в современном строительстве являются сэндвич панели, конструкция и технология производства которых постоянно совершенствуются, наделяя данный строительный материал новыми свойствами.

Самонесущие сэндвич панели это что. Смотреть фото Самонесущие сэндвич панели это что. Смотреть картинку Самонесущие сэндвич панели это что. Картинка про Самонесущие сэндвич панели это что. Фото Самонесущие сэндвич панели это что

Что же представляют собой сэндвич панели? Сэндвич панели – это многослойная система. Основным составляющим всех панелей является утеплитель, занимающий до 97% объема. Снизу панель облицована металлическим листом со специальным противопожарным покрытием. В самонесущих сэндвич панелях, для обеспечения дополнительной жесткости конструкции, между утеплителем проложены металлические профили U-формы из оцинкованной стали, высотой от 130мм до 360мм в зависимости от толщины утеплителя.

Это позволяет использовать самонесущие кровельные сэндвич панели длиной до 13,6м, в отличие от обычных сэндвич панелей. Верхним покрытием служит влагостойкая фанера по деревянной обрешетке, подготовленной к завершающему покрытию. Покрытие кровли может быть выполнено из рулонных материалов (например, ТПО-мембраны – полимерного материала на основе термопластичных полифенолов последнего поколения) или металла, в зависимости от проекта.

Преимущества самонесущих сэндвич панелей:

Самонесущие сэндвич панели это что. Смотреть фото Самонесущие сэндвич панели это что. Смотреть картинку Самонесущие сэндвич панели это что. Картинка про Самонесущие сэндвич панели это что. Фото Самонесущие сэндвич панели это что

Самонесущие сэндвич панели обладают высокой тепло- и звукоизоляцией. По этому показателю они значительно превосходит традиционные строительные материалы, кирпич или бетон. Применение сэндвич панелей обеспечит солидную экономию на отоплении здания.

Строительство с использованием самонесущих сэндвич панелей требует намного меньше времени, чем традиционная стройка. Одна квалифицированная бригада способна обеспечить скорость монтажа 500-1000м 2 ежедневно.

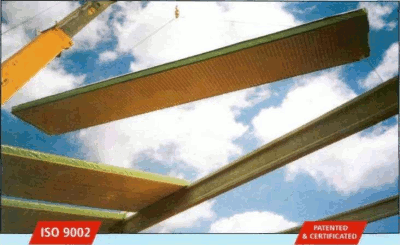

Производить монтаж панелей возможно прямо с транспорта, что решает проблему со складированием материала.

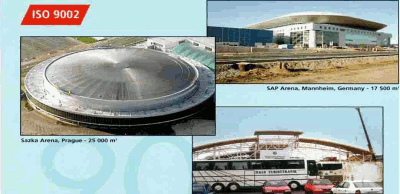

Самонесущие сэндвич панели применяются для устройства арочных кровель. Возможно производство панелей трапециевидной формы. Возможность подбора наружного покрытия самонесущие сэндвич панелей позволяет адаптировать их к каждому проекту в зависимости от архитектурных, проектных и сметных требований.

Самонесущие сэндвич панели это что. Смотреть фото Самонесущие сэндвич панели это что. Смотреть картинку Самонесущие сэндвич панели это что. Картинка про Самонесущие сэндвич панели это что. Фото Самонесущие сэндвич панели это что

Производство самонесущих сэндвич панелей существует в Европе более 6 лет. Они нашли применение на таких объектах, как Терминалы Аэропорта Хитроу и Аэропорт Гатвик в Лондоне, спортивная арена в Манхейме, Спортивная арена Саска в Праге и других спортивных, производственных и общественных объектах. В технологии производства самонесущих панелей применяются современные разработки авиационной промышленности, в частности технологии соединения элементов, на полиуретановой основе. Технология производства запатентована и сертифицирована по международному стандарту ISO 9002.

Источник

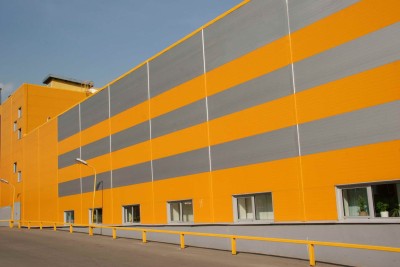

Стеновые сэндвич панели

Сэндвич панели для стен — это удобный отделочно-конструкционный материал, который не только ускоряет строительство, но и обладает другими достоинствами. Цена за м2 такого изделия, при правильной оценке сметы возведения сооружения, зачастую выглядит привлекательнее расходов на применение классических материалов. Главным образом, снижение стоимости строительства достигается техническими характеристиками, которые имеют трехслойные сэндвич панели.

Описание

Трехслойная стеновая сэндвич плита — это самый простой вариант изготовления такого композитного материала. Он состоит из:

В отдельных случаях стеновые панели могут изготавливаться по более сложной технологии. К примеру, металлические листы облицовки покрываются пластиковым декоративным слоем. Панели типа кирпич имеют рельефную поверхность с рисунком и позволяют сразу оформить здание в нужном стиле.

Установка отдельных частей обшивки здания не представляет сложности. Элементы крепят специальными саморезами. Сборка отделки, благодаря малому весу стеновой сэндвич панели 100 мм, производится быстро, силами нескольких человек, без применения специальной подъемной техники.

Самонесущие сэндвич панели это что. Смотреть фото Самонесущие сэндвич панели это что. Смотреть картинку Самонесущие сэндвич панели это что. Картинка про Самонесущие сэндвич панели это что. Фото Самонесущие сэндвич панели это что

Плюсы и минусы

У сэндвич панелей цена не является единственным достоинством. У материала есть еще несколько весомых преимуществ. Например:

И наконец, при помощи композитного материала можно не только снизить затраты на строительство нового сооружения, но и достичь высокой экономии ресурсов для существующего дома, работая теплоизоляцией панели с утеплителем по стене. Кроме этого — отделка специальным фасадным материалом позволяет полностью исключить из сметы стоимость вторичной отделки.

Самонесущие сэндвич панели это что. Смотреть фото Самонесущие сэндвич панели это что. Смотреть картинку Самонесущие сэндвич панели это что. Картинка про Самонесущие сэндвич панели это что. Фото Самонесущие сэндвич панели это что

При всех весомых достоинствах, стеновая сэндвич панель 100 мм, равно как и другие изделия, имеют ряд недостатков.

Кроме этого, в чистой оценке, любая марка, например, стеновые сэндвич панели PIR имеют гораздо более высокую стоимость в сравнении с классическими материалами. Но если учитывать снижение требований к фундаменту, получение тепловой и шумовой изоляции, простое крепление — недостатки материала перестают быть решающими.

Область применения

Перечислить области, где могут быть применены стеновые сэндвич панели минеральная вата — очень сложно. Они используются при строительстве офисных зданий. Применяются для возведения ангаров, производственных цехов предприятий. Ими обшиваются мойки, магазины и огромные торговые центры.

Из-за того, что некоторые стеновые сэндвич панели 150 мм (и меньшей толщины) используют в роли утеплителя пенополистирол, имеющий низкую пожарную безопасность и потенциально способный навредить здоровью — области применения композита ограничены.

По закону, запрещено возводить здания медицинского назначения, предназначенные для школ и любых детских учреждений. Этот запрет действует вне зависимости от того, какова толщина сэндвич панели, ее марка, тип утеплителя и другие параметры.

Самонесущие сэндвич панели это что. Смотреть фото Самонесущие сэндвич панели это что. Смотреть картинку Самонесущие сэндвич панели это что. Картинка про Самонесущие сэндвич панели это что. Фото Самонесущие сэндвич панели это что

Размеры

В следующей таблице приведены стандартизированные габариты изделий для панельного отделка стен.

ПараметрЗначение для стеновых панелей
ДлинаВарьируется от 500 мм до 13500 мм, возможно изготовление по индивидуальному заказу
ШиринаДва вида, 1 м и 1 м 20 см в технологическом габарите

Стоит помнить, что оснащенные замковой соединительной системой, стеновые сэндвич панели Z Lock и другие — имеют монтажные размеры, на 50 мм меньшие указанных технологических в таблице.

Виды панелей и их характеристики

В следующей таблице массы квадратного метра материала (кг/кв.м), которые имеют стеновые сэндвич панели Минск и других городов, в зависимости от типа утеплителя.

ТолщинаПенополистиролМинеральная ватаПУР (ПИР)
5011,716,59,2
8012,219,810,9
10012,52211,5
12012,82412,4
15013,227,214
200143315,5
25014,738,5

Состав и материалы

Сегодня можно приобрести композитные стеновые материалы, созданные с использованием разных утеплителей и отделки. Количество комбинаций очень велико. В список утеплителей входит пенополиуретан, минеральная и базальтовая вата, отдельный тип высокой плотности базальтовой ваты, ПУР/ПИР.

В качестве отделки может использоваться алюминиевый сплав, оцинкованная сталь, пластиковая плита, магнезит, деревосодержащие материалы (ОСП и другие). Поэтому перечислить все комбинации в рамках короткого списка – просто нереально.

Более интересны потребителю возможности композита, когда он используется для создания междуэтажных перекрытий. В следующей таблице приводятся данные постоянной нагрузки в килограммах на квадратный метр для изделий с двумя самыми распространенными типами утеплителей и отделкой из стального листа, для отдельных длин пролета между монтажными опорами.

ТолщинаМинеральная вата, базальт высокой плотностиПенополиуретан
2,02,532,02,53
50291228123314246130
60301231146317248148
80325260159321251166
100346275176325254167
120370292207362282185
150413322263399312212
200488386303473370259
250519408367512401306
300544428413551432353

Приведенная градация длин пролета – не полная.

Монтаж

Крепление сэндвич конструктивов производится специальными саморезами, выбираемыми в зависимости от материала основания, к которому производится монтаж. Общие правила работы выглядят следующим образом:

Вес стеновых сэндвич панелей позволяет организовать простую механику быстрого монтажа. Можно оперировать силами нескольких работников. Подъем отдельных деталей производится при помощи вакуумных фиксаторов и веревок. Монтаж на месте не представляет сложности, саморезы могут вкручиваться вручную или с использованием ручного электрического, пневматического инструмента.

Самонесущие сэндвич панели это что. Смотреть фото Самонесущие сэндвич панели это что. Смотреть картинку Самонесущие сэндвич панели это что. Картинка про Самонесущие сэндвич панели это что. Фото Самонесущие сэндвич панели это что

Цены и производители

Размеры и цены стеновых панелей различаются для разных производителей. И если сетка допустимых габаритов может быть достаточно близка у изделий отдельно взятых заводов, то искать лучшую стоимость — рациональный путь любого застройщика. Сегодня на рынке, к примеру, представлены следующие компании:

На современном рынке играет множество компаний. Поэтому есть хороший горизонт для поиска оптимальных по характеристикам и цене предложений для максимального снижения конечной стоимости строительства.

Источник

Самонесущие сэндвич-панели

Строительный материал, применяемый при строительстве одно- и многопролетных зданий торгового, промышленного, складского и офисного значения. С помощью панелей решают сложные строительные задачи с минимальными затратами времени и денег.

Самонесущие сэндвич панели это что. Смотреть фото Самонесущие сэндвич панели это что. Смотреть картинку Самонесущие сэндвич панели это что. Картинка про Самонесущие сэндвич панели это что. Фото Самонесущие сэндвич панели это что

Сэндвич-панели представляют собой конструкцию, состоящую из двух облицовочных листов и теплоизоляционного слоя. Оцинкованные, окрашенные или покрытые полиэтиленовой пленкой листы могут быть как гладкими, так и профилированными. Внутреннее пространство заполняется несгораемым материалом (минераловатными и пенополистирольными плитами). Снизу панель облицована металлическим листом с противопожарным покрытием.

Для обеспечения дополнительной жесткости конструкции между утеплителем сэндвич-панелей прокладывают металлические профили U-формы из оцинкованной стали высотой от 130 мм до 360 мм в зависимости от толщины утеплителя. Верхним покрытием здесь служит влагостойкая фанера по деревянной обрешетке, подготовленная к завершающему покрытию. Покрытие выполняют из рулонных материалов (например, ТПО-мембраны – полимерного материала на основе термопластичных полифенолов последнего поколения) или металла, в зависимости от проекта.

Самонесущие сэндвич панели это что. Смотреть фото Самонесущие сэндвич панели это что. Смотреть картинку Самонесущие сэндвич панели это что. Картинка про Самонесущие сэндвич панели это что. Фото Самонесущие сэндвич панели это что

Преимущества самонесущих сэндвич-панелей

1. Самонесущие сэндвич-панели позволяют перекрывать пролеты до 13,6 м, что позволяет вдвое уменьшить расходы на стропильную систему. Сами панели имеют сравнительно небольшой вес – 34 – 46 кг/кв. м, поэтому конструкция на основе панелей оказывает меньшие нагрузки на фундамент, что снижает расходы на строительство.

2. Самонесущие сэндвич-панели выдерживают нагрузку до 3кН/кв. м, обладают высокой тепло- и звукоизоляцией. По этому показателю они значительно превосходят традиционные строительные материалы – кирпич и бетон. Применение сэндвич-панелей обеспечивает экономию на отоплении здания.

3. Обладают высокой огнестойкостью и отвечают жестким требованиям норм пожарной безопасности. Отличаются прекрасными шумоизоляционными свойствами, низкими показателями водопоглощения, соответствуют санитарным и экологическим нормам, включая нормы жилищного строительства, что позволяет использовать материал практически во всех сферах, в том числе и при возведении цехов в пищевой и фармацевтической сферах промышленности.

4. Возможность подбора наружного покрытия самонесущих сэндвич-панелей позволяет адаптировать их к каждому проекту в зависимости от архитектурных, проектных и сметных требований.

5. Строительство с использованием самонесущих сэндвич-панелей требует меньше времени, чем традиционная стройка. Одна квалифицированная бригада обеспечивает скорость монтажа 500 – 1000 кв. м ежедневно.

6. Производить монтаж панелей возможно с транспорта, что решает проблему со складированием материала.

Недостатки сэндвич-панелей

сэндвич-панели являются самонесущими и не могут взять на себя существенную дополнительную нагрузку;

— есть вероятность нарушить полимерное покрытие или повредить панель в процессе монтажа или эксплуатации. Недостатки покрытия устраняют с помощью косметической коррекции или заменяют панель;

— при несоблюдении технологий монтажа возможны промерзания панелей в стыках или образование льда в точке росы в зимнее время. Чтобы этого не случилось, в местах соединения при монтаже все, даже незначительные пустоты должны заполняться монтажным пенополиуретановым герметиком.

Самонесущие сэндвич панели это что. Смотреть фото Самонесущие сэндвич панели это что. Смотреть картинку Самонесущие сэндвич панели это что. Картинка про Самонесущие сэндвич панели это что. Фото Самонесущие сэндвич панели это что

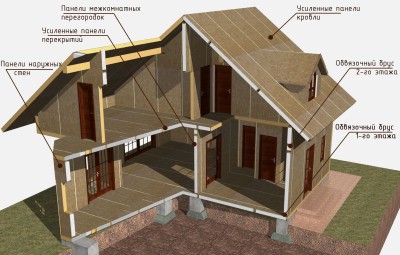

Технологию изготовления домов из сэндвич-панелей изобрели в Канаде триста лет назад как эконом-вариант. С тех пор сэндвич-панели были значительно усовершенствованы – сегодня это строительный материал, соответствующий требованиям современного строительства. Технология производства запатентована и сертифицирована по международному стандарту ISO 9002.

Панельные дома начали пользоваться большим спросом в 60-х годах прошлого столетия, когда канадские производители стали использовать новые виды утеплителей в кровельных и стеновых сэндвич-панелях. Эту технологию взяли на вооружение и освоили строители других государств. К примеру, в Европе собраны из сэндвич-панелей примерно 50% малоэтажных домов, а в США более 90%.

Дома из сэндвич-панелей имеют низкую себестоимость и малую материалоемкость. Приблизительная стоимость базового комплекта дома общей площадью 150 кв. м составляет около 8 тыс. руб. за «квадрат». Приблизительная стоимость аналогичного дома с учетом установки пластиковых окон, кровли, водосточной системы, инженерных коммуникаций, внешней отделки составит от 18 – 20 тыс. руб. за кв. м общей площади.

Характеристики сэндвич-панелей из пенополистирола (SP)

Источник

Кровельные сэндвич панели: виды, характеристики, правила монтажа + обзор лучших производителей

Сегодня на смену многим традиционным кровельным покрытиям приходят новые технологии, причем значительно отличающиеся по своей сути от старых. Например, вполне надежные утепленные крыши получаются из таких элементов, как кровельные сэндвич-панели. Возможности их очень широки, а потому в России из них активно строятся складские и торговые здания, жилые комплексы и специальные объекты.

При этом современные кровли из сэндвич-панелей выглядят достаточно стильно и издалека напоминает классические кровельные материалы. Но при этом они куда более функциональны, ведь в них соединены сразу три компонента: и кровля, и утеплитель, и даже отделочное покрытие снизу. В общей сложности и в экономическом плане такие сэндвич-панели получаются более выгодными.

Если вас заинтересовала эта технология, рассмотрим ее повнимательнее.

Содержание

Виды кровельных сэндвич-панелей

Современная сэндвич-панель представляет собой конструкцию из трех слоев, где утеплитель находится между двумя профилированными металлическими листами:

Самонесущие сэндвич панели это что. Смотреть фото Самонесущие сэндвич панели это что. Смотреть картинку Самонесущие сэндвич панели это что. Картинка про Самонесущие сэндвич панели это что. Фото Самонесущие сэндвич панели это что

Рассмотрим сам профиль:

Переходим к техническим характеристикам сэндвич-панелей. Так, сегодня размеры кровельных сэндвич-панелей варьируют от 1000 до 1120 мм, длина – от 2 до 14 метров, здесь многое зависит от оборудования.

Сами сэндвич-панели отличаются между собой:

К слову, самые первые конструкции кровельных панелей имели два типа соединения по кромкам листов: стоячий фальц или шов с внутренними элементами. Конечно же, у таких систем было много минусов.

Например, наружный металлический лист был плоским, с небольшим профилированием, а потому под тяжестью снежной шапки он прогибался, а под жарящими солнечными лучами – деформировался. Из-за чего в углах отгибов появлялись микротрещины.

Официально это называется «малоцикловая усталость» металла. По таким местам невозможно передвигаться, чтобы не повредить наружный лист и сам утеплитель.

Современные панели от них отличаются значительно:

Сэндвич-панели призваны обеспечивать герметизацию всех стыков, водоотвод и защиту от непогоды. У таких панелей все это реализуется при помощи специального замка.

К слову, сами панели выпускаются целой серией, с самыми разными свойствами:

Самонесущие сэндвич панели это что. Смотреть фото Самонесущие сэндвич панели это что. Смотреть картинку Самонесущие сэндвич панели это что. Картинка про Самонесущие сэндвич панели это что. Фото Самонесущие сэндвич панели это что

Панели поэлементарной сборки: простота и надежность

Кровельные сэндвич-панели поэлементной сборки – это легко собираемые многослойные конструкции, которые состоят из кассеты (стальной каркас), утеплителя, специальной гидроветрозащиты и наружной облицовки. Можно сказать, что это некий полуфабрикат, ведь окончательно собирают эти панели уже непосредственно на стройплощадке.

В основе такой конструкции – холоднокатаная или горячекатаная сталь толщиной 0,71 мм с полимерным покрытием. По виду такая основа напоминает коробку, дно которой будет служить потолком подкровельного помещения.

Внутри такой коробки – минеральная вата или базальтовое волокно, расположенные с небольшим натяжением. Поверх утеплителя – гидроветрозащита из специальной паропроницаемой мембраны.

Монопанели: продуманная конструкция

Вам будет интересно узнать, что сегодня уже выпускает сэндвич-панели, которые образуют мягкую кровлю, и только внутренняя сторона у них – металлическая. Это конструкция который называется «монопанелью».

Именно из таких панелей часто строят кровли торговых зданий спортивных сооружений и промышленных построек. У такой панели внутренняя сторона является несущей, и при этом служит одновременно обшивкой потолка.

Она сделана на основе стального профлиста с покрытием из цинка и часто с полимерным слоем. В качестве утеплителя здесь применяются пеноизол – специальный заливочный пенопласт с группой горючести Г1. Такая группа говорит о слабой горючести, когда панель не горит, а только обугливается.

Перечислим основные достоинства монопанелей. Их можно:

При этом монопанели обходятся дешевле, чем другие виды сэндвич-панелей.

Сегодня выпускают два основных вида монопанелей – с мягким покрытием и металлическим. Так, с полимерным рулонным материалом сэндвич-панели обладают идеально гладкой поверхностью, на которой вообще не скапливается снег на крыше. Она надежна и долговечна, а все наружные стыки и места примыкания герметизируют современными составами.

Металлическое покрытие для монопанелей изготавливается на станке со специальными продольными отбортовками, чтобы потом свести их в двойной стоячий фальц при помощи закаточной машинки.

Сип-панели: проверенный материал

До недавнего времени в России был опыт использования кровельных сип-панелей, которые тоже относят к разряду «сэндвичей», хотя иногда эксперты называют их разными материалами. Но здесь так же, как в классической сэндвич-панели, между двумя жесткими листами находится утеплитель.

Речь идет о структурной теплоизоляционной панели, которая используется для строительства быстровозводимого жилья. Она представляет собой монолитную конструкцию, в которой склеены под давлением две стружечные плиты OSB-3 и пенополистирол.

При этом такие панели очень прочны и относительно легки. Так, масса одного квадратного метра не более 15 кг, зато этот квадратный метр способен выдерживать вертикальное продольное давление более 11 тонн!

Самонесущие сэндвич панели это что. Смотреть фото Самонесущие сэндвич панели это что. Смотреть картинку Самонесущие сэндвич панели это что. Картинка про Самонесущие сэндвич панели это что. Фото Самонесущие сэндвич панели это что

Еще одно отличие сип- от обычной сэндвич-панели – в сип-панели не используется пароизоляционная или ветрозащитная мембрана. Здесь плита OSB-3 приклеена к самому утеплителю и не коробится со временем.

Что интересно, за рубежом довольно часто встречаются варианты сип-панелей с обшивкой OSB только с одной стороны, а с другой стороны находится металлический лист.

В России до сих пор пытаются найти аналог таким панелям, заменяя OSB цементно-стружечными плитами, фибролитными плитами или стекломагниевыми листами. Но здесь есть свои нюансы: саморезы в панелях на основе минерального связующего держатся плохо и часто подвержены коррозии, чего не происходит с OSB-3.

Внутреннее наполнение и характеристики

Итак, из чего сделаны такие панели? Давайте рассмотрим их структуру.

Внешнее покрытие: защита от атмосферных осадков

Чаще всего для внутренней и внешней облицовки таких кровельных сэндвич-панелей применяют профилированные металлические листы.

Профиль верхнего листа бывает как практически плоский, так и с довольно высокими трапециевидными выступами для обеспечения правильного водостока и жесткости. Чем выше выступы, тем лучше они компенсируют температурные деформации панелей, но и тем дороже обходятся:

Самонесущие сэндвич панели это что. Смотреть фото Самонесущие сэндвич панели это что. Смотреть картинку Самонесущие сэндвич панели это что. Картинка про Самонесущие сэндвич панели это что. Фото Самонесущие сэндвич панели это что

Вот основные виды профилирования таких панелей:

Самонесущие сэндвич панели это что. Смотреть фото Самонесущие сэндвич панели это что. Смотреть картинку Самонесущие сэндвич панели это что. Картинка про Самонесущие сэндвич панели это что. Фото Самонесущие сэндвич панели это что

Более существенно отличаются кровельные сэндвич-панели между собой полимерным покрытием. Причем к облицовке сэндвич-панелей предъявляются самые высокие требования, ведь финишное покрытие принимает на себя все эксплуатационные нагрузки. Это и климатические, и динамические, когда рабочие выходят на кровлю для ее ремонта или чистки от снега.

На российском рынке практически все трехслойные сэндвич-панели имеют стальную наружную облицовку из холоднокатаного листа от 0,4 до 0,7 мм. Цинковое покрытие нанесено горячим способом, а финишное полимерное покрытие имеет толщину от 25 до 200 мкм.

Когда нужна высокая сохранность цвета и устойчивость к загрязнению, применяют полимерное покрытие Hiarc. Его подвид Hiarc Matt радует глаз красивым цветом с матовой поверхностью, которая придает кровле особую выразительность. Также изготавливают сэндвич-панели в расцветке металлик.

Следующий вид покрытия это High Build – это более толстый грунтовочный слой с особым пигментом, устойчивым к механическим повреждениям.

Еще одно покрытие — это полиэфирная эмаль, или полиэстер. Он подходит практически для всех климатических поясов, устойчив к атмосферным механическим воздействиям. Но нельзя назвать его слишком надежным покрытием.

Самонесущие сэндвич панели это что. Смотреть фото Самонесущие сэндвич панели это что. Смотреть картинку Самонесущие сэндвич панели это что. Картинка про Самонесущие сэндвич панели это что. Фото Самонесущие сэндвич панели это что

Его используют в тех случаях, когда к сэндвич-панелям нет повышенных требований к коррозионной стойкости. Но если говорить о крыше, такой вариант неприемлем — этот материал больше для внутренних помещений, чем для внешних.

Пурал – это покрытие на основе полиуретановой смолы. Выглядит как довольно толстый слой с высокой износостойкостью.

Далее, пластизол – декоративное полимерное покрытие из поливинилхлорида, которое было специально модифицировано пластификатором. Можно сказать, это одно из самых устойчивых покрытий.

Поливинил – полимерное покрытие с особо высокой коррозионной стойкостью и устойчивостью к ультрафиолетовому излучению. Оно дольше других видов покрытий сохраняет свой цвет и блеск, замечательно выдерживает формование.

Выбор утеплителя: пузырьки или вата?

В качестве утеплителя для сэндвич-панелей используется базальтовая минеральная вата, стекловата, пенополистирол, пенополиуретан и их разновидности. Для монопанелей используется такой утеплитель, как пенорезол.

Самонесущие сэндвич панели это что. Смотреть фото Самонесущие сэндвич панели это что. Смотреть картинку Самонесущие сэндвич панели это что. Картинка про Самонесущие сэндвич панели это что. Фото Самонесущие сэндвич панели это что

Утеплитель бывает различной плотности в зависимости от того, какие теплоизолирующие свойства требуются. Толщину таких изделий подбирают согласно точному теплотехническому расчету, обычно от 40 до 300 мм.

В разрезе все эти панели выглядят так:

Самонесущие сэндвич панели это что. Смотреть фото Самонесущие сэндвич панели это что. Смотреть картинку Самонесущие сэндвич панели это что. Картинка про Самонесущие сэндвич панели это что. Фото Самонесущие сэндвич панели это что

Если вы хотите углубиться в этот вопрос, посмотрите видео-обзор:

Плотность сэндвич-панелей из минеральной (базальтовой) ваты находится в пределах 90-140 кг на квадратный метр, а коэффициент теплопроводности – 0,043 вт/м2. Но при этом такая минвата наиболее тяжелая из всех видов используемых утеплителей.

При монтаже сэндвич-панели укладывают так, чтобы волокна утеплителя были ориентированы вертикально. Такая конструкция получается наиболее стабильной и не грозит усадкой утеплителя.

Панели из стекловаты немного легче, чем базальт, а теплопроводность у них ниже на 10%. Их разрешено использовать в эксплуатации при температуре более 400 градусов Цельсия.

А вот самый легкий сэндвич – панели из пенополистирола. Его коэффициент теплопроводности составляет всего-навсего 0,0022 вт/м2, что совсем ничтожно.

Но не менее качественен его аналог – пенополиизоцианурат. Пенополиизоцианурат отличается от обычного пенополиуретана более высокой пожаростойкостью. По сути это его модифицированный аналог:

Самонесущие сэндвич панели это что. Смотреть фото Самонесущие сэндвич панели это что. Смотреть картинку Самонесущие сэндвич панели это что. Картинка про Самонесущие сэндвич панели это что. Фото Самонесущие сэндвич панели это что Самонесущие сэндвич панели это что. Смотреть фото Самонесущие сэндвич панели это что. Смотреть картинку Самонесущие сэндвич панели это что. Картинка про Самонесущие сэндвич панели это что. Фото Самонесущие сэндвич панели это что

Если говорить о главной разнице между видами утеплителя, то основная заключается в пожарной безопасности. Так минераловатные сэндвич-панели более жароустойчивы, им присвоен класс EI240. А вот пенополиизоциануратные панели имеют предел огнестойкости EI60.

Также важный момент: в кровельные панели поэлементной сборки можно добавить дополнительный слой утеплителя или вовсе от него отказаться.

Надежность клеевого соединения

Все три главных элемента сэндвич-панелей соединены между собой особым эластичным клеевым составом. Причем к выбору клея подходят со всей ответственностью, т.к., например, тот же утеплитель на базальтовой основе – достаточно пористый материал с непрочной поверхностью. Поэтому важно, чтобы клей смог проникнуть вглубь утеплителя и заполнить пустоты между волокнами и металлом.

Как вы понимаете, самого клея используется достаточно много, причем во вспененном виде, после чего тот затвердевает. При этом важно, чтобы клей был влагостойкий, не боялся атмосферного воздействия и хорошо переносил перепады температур.

Всем этим требованиям отвечают современные составы на основе полиуретана, которыми обычно соединяют металл с другими материалами. При этом конкретно для кровельных сэндвич-панелей применяются однокомпонентные и двухкомпонентные клеевые составы.

При этом срок службы сэндвич-панелей ограничен именно периодом службы самого клеевого слоя. К слову, сэндвич-панели с полиуретановым утеплителем иногда изготавливают и вовсе без клея, соединяя компоненты между собой при помощи специальной формовки. Нельзя сказать, лучше это или хуже.

Посмотрите, как выглядят готовые сэндвич-панели, выпущенные на производстве:

Самонесущие сэндвич панели это что. Смотреть фото Самонесущие сэндвич панели это что. Смотреть картинку Самонесущие сэндвич панели это что. Картинка про Самонесущие сэндвич панели это что. Фото Самонесущие сэндвич панели это что

Важные тонкости крепления

Соединяют кровельные сэндвич-панели между собой при помощи выступа трапециевидной формы на верхнем листе и специального замка в нижней части. Технологию монтажа диктует производитель.

Самонесущие сэндвич панели это что. Смотреть фото Самонесущие сэндвич панели это что. Смотреть картинку Самонесущие сэндвич панели это что. Картинка про Самонесущие сэндвич панели это что. Фото Самонесущие сэндвич панели это что

Вот как выглядит крепление панелей из пенополиизоцианурата:

Самонесущие сэндвич панели это что. Смотреть фото Самонесущие сэндвич панели это что. Смотреть картинку Самонесущие сэндвич панели это что. Картинка про Самонесущие сэндвич панели это что. Фото Самонесущие сэндвич панели это что

Вот таким способом крепят панели из минеральной ваты:

Самонесущие сэндвич панели это что. Смотреть фото Самонесущие сэндвич панели это что. Смотреть картинку Самонесущие сэндвич панели это что. Картинка про Самонесущие сэндвич панели это что. Фото Самонесущие сэндвич панели это что

Преимущества кровли из сэндвич-панелей

Для строительства крыши имеет большую ценность то, что кровельные сэндвич-панели позволяют вести укладку на больших шагах между прогонами. Это намного снижает общую стоимость возведения кровли. Таким образом, в использовании сэндвич-панелей, прежде всего, лежит экономическая целесообразность, позволяющая возводить такие крыши почти на всех видах зданий.

Кроме того, кровельные сэндвич-панели – достаточно прочный материал, отлично выдерживающий ветровые и снеговые нагрузки. При этом «сэндвичи» не создают дополнительной нагрузки на фундамент:

Самонесущие сэндвич панели это что. Смотреть фото Самонесущие сэндвич панели это что. Смотреть картинку Самонесущие сэндвич панели это что. Картинка про Самонесущие сэндвич панели это что. Фото Самонесущие сэндвич панели это что

Добавим, что такие панели быстро и легко монтировать, и так же легко демонтировать. Они не нуждаются ни в какой отделке и специальном крепеже.

Недостатки, недоработки и прочие досадные факты

При всех своих достоинствах, сэндвич-панели обладают и некоторыми недостатками. Вот занимательный видео-урок по преимуществам и недостаткам кровельных сэндвич-панелей:

Особенности северного климата

Российский климат достаточно агрессивный, особенно на севере. И поэтому пока многие кровельщики опасаются использовать кровельные сэндвич-панели из-за сезонных колебаний температур, которые вызывают значительные напряжения в процессе эксплуатации.

Второй момент, находясь на кровле под прямыми солнечными лучами, «сэндвичи» меняют свои размеры. Это естественный процесс для металлических поверхностей, но его крайне необходимо учитывать при подгонке углов стыков и швов, чтобы всю систему в итоге не повело. Кстати, сэндвич-панели поэлементной сборки лишены этих минусов. Ведь у них нагрузку на себя берет не минеральная вата, а сам стальной каркас, благодаря чему теплоизоляцию можно использовать более легкую и недорогую.

Еще один минус в том, что в процессе циклических температурных переходов через так называемую «точку замерзания воды» постепенно блок утеплителя из минеральной ваты разрушается, а волокна – выдуваются. В итоге происходит потеря несущей способности самой конструкции.

Также и сама минеральная вата подвержена физическому старению, а ведь на нее приходится вся эксплуатационная нагрузка. При этом ремонтопригодность таких панелей вызывает вопросы. Если обычную трехслойную сэндвич-панель еще можно заменить, то с панелями поэлементной сборки кровлю придется разбирать целиком, поэтому затраты на ремонт будут значительными.

Ошибки монтажа и их последствия

Точность крепления и герметичность будущий кровли обеспечивают замки и технология монтажа. И главная проблема в этом случае – получился удачный или неудачный стык.

Вот почему производители постоянно работают над улучшением таких замков. Ведь конкретно от этого зависит и прочность соединения панелей на кровле, и отсутствие зазоров, и герметичность.

Для кровли – это критические показатели. И любой неудачный стык способен стать проводником для дождевой влаги и мостиком холода, тогда как для тех же стен все это не так важно:

Самонесущие сэндвич панели это что. Смотреть фото Самонесущие сэндвич панели это что. Смотреть картинку Самонесущие сэндвич панели это что. Картинка про Самонесущие сэндвич панели это что. Фото Самонесущие сэндвич панели это что

В условиях непогоды и часто меняющихся влажности и температуры воздуха у некачественно уложенной кровли из сэндвич-панелей возникают мостики холода и протечки. Также отслаивается обшивка от утеплителя, если используются сэндвич из пенопласта и повышается горючесть среднего слоя, а если утеплитель из минеральной ваты – отмечают разрушение связи между вертикально ориентированными волокнами из-за влаги.

Далее, чтобы особенно грозит проблемами – это неправильные локальные нагрузки (неудачно наступили, упала тяжелая ветка дерева, непродуманно установили антенну).

Они способны привести к разгерметизации продольного стыка и дальнейшего повреждения всего покрытия. Причем подобное повреждение не так-то легко обнаружить на глаз, а исправить еще сложнее.

Хотя на самом деле в работе с сэндвич-панелями вполне реально избежать всех перечисленных моментов и недостатков, если точно следовать всем правилам монтажа.

Сложности транспортировки и хранения

Кровельные сэндвич-панели обладают таким минусом, как легкая повреждаемость в процессе транспортировки и монтажа, поэтому с ними нужно обращаться аккуратно. Вот почему фирмы-производители зачастую сами предоставляют услуги по полной комплектации кровли, начиная с ее проектирования и заканчивая монтажом.

И мы советуем прибегать к таким услугам, так как профессиональная бригада уже знает все тонкости работы с этим кровельным материалом. Существует масса рекомендаций даже по поводу хранения самих панелей.

К слову, больше всего производителей переживают о том, что в нашей стране довольно часто пренебрегают правилами монтажа и кровельные панели иногда намокают еще до того, как окажутся на крыше. В этом случае волокнистый утеплитель быстро теряет свои свойства и разрушается в течение последующих сезонных процессов заморозки и оттаивания.

Вот благодаря таким сомнениям владельцы своих домов пока еще повсеместно отдают предпочтение более классическому и проверенному кровельному пирогу, где утеплителю отведено свое конкретное место и к нему всегда есть доступ. По крайней мере, если намокнет вата, несущая способность кровли от этого не уменьшится – просто проблемы будут другими.

Этапы монтажа: необычная технология

Давайте рассмотрим принципы монтажа кровельных сэндвич-панелей на крыше. Так, трехслойные кровельные сэндвич-панели применяют для зданий, у которых скат кровли не более 12 метров, а уклон – не менее 12%. Их укладывают на прогоны с шагом полтора метра.

По сравнению с классическими сэндвич-панелями, монопанели подходят для создания любых площадей и любого угла наклона, а шаг разрешен в 3-4 метра.

Вот как на практике выглядит монтаж такой кровли:

Удобнее всего, конечно же применять одну панель на скат кровли, чтобы у него не было никаких поперечных стыков. Хотя сегодня нередка ситуация, когда сэндвич-панели собираются на крыше как конструктор, внахлест. В таком случае укладку панели ведут снизу вверх.

Закрепляют такое кровельное покрытие при помощи шляпных профилей поперек стропил. Панели укладывают вдоль стропил по прогонам. А, чтобы на месте стыка не образовывались мостики холода, здесь поверх мембраны по самим полкам фиксируют терморазделительную полосу из изолона.

Кровельные листы монопанелей крепят друг к другу при помощи кляммеров, а сами кляммеры соединяют самонарезающими винтами. Устанавливают такую панель по прогонам до 4 мм и крепят саморезами:

Самонесущие сэндвич панели это что. Смотреть фото Самонесущие сэндвич панели это что. Смотреть картинку Самонесущие сэндвич панели это что. Картинка про Самонесущие сэндвич панели это что. Фото Самонесущие сэндвич панели это что

Далее, поверх нее разрешается изготавливать мягкую кровлю из обычных традиционных материалов, например, из штучных гонтов. Сами по себе монопанели удобны тем, что их монтаж может выполнять любой строитель без специальной квалификации, причем практически в любое время года.

Кровельные панели устанавливают по прогонам или закрепляют болтами, как вариант – саморезами со специальной шайбой. Наиболее практичными считается соединение типа шип, теплоизолирующий жгут и специальные стяжки.

Сам шляпный профиль определяется самой конструкцией кровельного покрытия, и у металлочерепицы он равен ее шагу.

К стенам дома сэндвич-панели фиксируют при помощи таких же доборных элементов, как в случае с обычной кровлей:

Самонесущие сэндвич панели это что. Смотреть фото Самонесущие сэндвич панели это что. Смотреть картинку Самонесущие сэндвич панели это что. Картинка про Самонесущие сэндвич панели это что. Фото Самонесущие сэндвич панели это что

А вот главные узлы такой кровли:

Самонесущие сэндвич панели это что. Смотреть фото Самонесущие сэндвич панели это что. Смотреть картинку Самонесущие сэндвич панели это что. Картинка про Самонесущие сэндвич панели это что. Фото Самонесущие сэндвич панели это что

Так оформляют свес кровли из сэндвич-панелей:

Самонесущие сэндвич панели это что. Смотреть фото Самонесущие сэндвич панели это что. Смотреть картинку Самонесущие сэндвич панели это что. Картинка про Самонесущие сэндвич панели это что. Фото Самонесущие сэндвич панели это что

Вот основные варианта организации водостока такой кровли:

Самонесущие сэндвич панели это что. Смотреть фото Самонесущие сэндвич панели это что. Смотреть картинку Самонесущие сэндвич панели это что. Картинка про Самонесущие сэндвич панели это что. Фото Самонесущие сэндвич панели это что

Обзор современных производителей

Самые качественные сэндвич-панели, по заявлению производителей, служат 25-30 лет. При этом крайне важно, чтобы при монтаже и транспортировке панелей они не были повреждены, а стык был достаточно герметичен.

Именно на отечественном рынке преобладают пока варианты с трапециевидными выступами на сэндвич-панелях, которые называются еще кровельным профилем.

По сравнению с остальным миром, в России пока выпускают кровельные сэндвич-панели в таком соотношении утеплителей: 85% минеральная вата и 15% пенополиуретан. А вот в мире все наоборот: 80% таких панелей из пенополиуретана или пенополиизоциануата, и только пятая часть – из минеральной ваты. Хотя при этом пенные утеплители более легкие.

Так, наиболее качественную по отзывам продукцию поставляют на российский рынок такие компании, как «Промкпанель», «Петропанель», «Кузнецкие металлоконструкции», «Техно-изол» и «Азна-ам». Также рассмотрим продукцию таких известных производителей, как Ruukki, Изобуд и Kraft SPAN.

Ruukki: полный комплект

Известный производитель Ruukki предлагает кровельные панели из минеральной ваты и PIR, включая принадлежности и инструменты для монтажа:

Самонесущие сэндвич панели это что. Смотреть фото Самонесущие сэндвич панели это что. Смотреть картинку Самонесущие сэндвич панели это что. Картинка про Самонесущие сэндвич панели это что. Фото Самонесущие сэндвич панели это что Самонесущие сэндвич панели это что. Смотреть фото Самонесущие сэндвич панели это что. Смотреть картинку Самонесущие сэндвич панели это что. Картинка про Самонесущие сэндвич панели это что. Фото Самонесущие сэндвич панели это что

Самонесущие сэндвич панели это что. Смотреть фото Самонесущие сэндвич панели это что. Смотреть картинку Самонесущие сэндвич панели это что. Картинка про Самонесущие сэндвич панели это что. Фото Самонесущие сэндвич панели это что

Изобуд: гарантия качества

Известная компания «Изобуд» изготавливает сэндвич-панели для быстровозводимых зданий еще с 1998 года и сегодня входит в список самых известных производителей этого кровельного материала РФ.

А производит она сэндвич-панели из минеральной ваты и пенополиизоцианурата:

Самонесущие сэндвич панели это что. Смотреть фото Самонесущие сэндвич панели это что. Смотреть картинку Самонесущие сэндвич панели это что. Картинка про Самонесущие сэндвич панели это что. Фото Самонесущие сэндвич панели это что

Вот панели от «Изобуд» из минеральной ваты:

Самонесущие сэндвич панели это что. Смотреть фото Самонесущие сэндвич панели это что. Смотреть картинку Самонесущие сэндвич панели это что. Картинка про Самонесущие сэндвич панели это что. Фото Самонесущие сэндвич панели это что Самонесущие сэндвич панели это что. Смотреть фото Самонесущие сэндвич панели это что. Смотреть картинку Самонесущие сэндвич панели это что. Картинка про Самонесущие сэндвич панели это что. Фото Самонесущие сэндвич панели это что

Kraft SPAN: новое оборудование

Kraft SPAN – компания из Санкт-Петербурга, выпускающая стеновые и кровельные сэндвич-панели из минеральной ваты. У них высокие несущие свойства, которые особенно ценят проектировщики.

Здесь используются стальные профилированные листы, минеральная базальтовая вата и пожаробезопасный клей с классом безопасности Ко. Именно производство Kraft SPAN изготавливают единую серию таких панелей – FF.

Самонесущие сэндвич панели это что. Смотреть фото Самонесущие сэндвич панели это что. Смотреть картинку Самонесущие сэндвич панели это что. Картинка про Самонесущие сэндвич панели это что. Фото Самонесущие сэндвич панели это что

У этой технологии строительства с каждым днем все больше сторонников. Что немудрено, ведь их привлекает прекрасный внешний вид кровли из сэндвич-панелей и сравнительно малая нагрузка на несущие конструкции и фундамент здания.

Ко всему современный рынок сегодня перенасыщен такими панелями, благодаря этому в этой сфере остается высокая конкуренция, и производители уделяют большое внимание качеству изделий. А также дополнительным сопутствующим услугам, как проектирование кровли и их ремонт.

А вы хотели бы иметь такую необычную кровлю?

Источник

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
