Сапр тп вертикаль что это
ВОЗМОЖНОСТИ
ВЕРТИКАЛЬ — система автоматизированного проектирования технологических процессов, которая решает большинство задач в рамках технологической подготовки производства и позволяет упростить формирование и сопровождение техпроцессов, повысить качество технологической документации и добиться оптимальных показателей использования имеющихся ресурсов предприятия.
Возможности системы:
Проектирование технологических процессов
Система ВЕРТИКАЛЬ позволяет в автоматизированном режиме проектировать технологические процессы, в основе которых лежит иерархическая структура из операций, переходов, оборудования, профессий, оснастки и других технологических объектов, а также предоставляет возможность параллельного проектирования сложных и сквозных техпроцессов группой технологов в реальном режиме времени.
Поддерживается разработка типовых и групповых технологических процессов в рамках которой можно, единожды заполнив общие данные ТП, использовать их впоследствии для проектирования множества единичных технологических процессов. Также система поддерживает создание типовых и групповых техпроцессов на основе ранее разработанного единичного.
Специализированная компоновка интерфейса Вертикаль позволяет разрабатывать сборочные технологические процессы, в том числе и с использованием графической схемы комплектования операций и переходов
В рамках работы с системой ВЕРТИКАЛЬ обеспечивается поддержка актуальности технологической информации с помощью процессов управления изменениями.
Система поддерживает двустороннюю связь параметров технологического процесса с параметрами графических документов КОМПАС-3D: чертежей, эскизов, 3D-моделей. При изменении значений параметров в графических документах происходит соответствующее изменение ассоциированных параметров технологического процесса (например, изменение размеров в тексте перехода при изменении соответствующего габарита на чертеже). Имеется возможность и обратного действия — обновления значения параметра в графическом документе в ответ на изменения в ТП.
ВЕРТИКАЛЬ поддерживает бесшовную интеграцию с системой управления нормативно-справочной информацией ПОЛИНОМ:MDM. Поисковая система, реализованная в ВЕРТИКАЛЬ, позволяет находить, добавлять и проводить замену объектов техпроцесса напрямую из справочников ПОЛИНОМ:MDM без подъема окна системы. При этом поиск осуществляется среди тех объектов, которые могут быть применены с учетом настроенной модели техпроцесса.
Формирование заказов на проектирование СТО и создание управляющих программ для оборудования с ЧПУ
В системе ВЕРТИКАЛЬ реализованы функции формирования заявок на проектирование средств технологического оснащения (СТО) и управляющих программ (УП) для оборудования с ЧПУ. После формирования заявки отправляются на согласование в соответствующие службы, при этом согласование заявок возможно при работе с системой ЛОЦМАН:PLM.
Технологические расчеты
Специализированные приложения* позволяют проводить расчеты в различных областях технологической подготовки производства:
Нормирование трудозатрат
Приложение Нормирование трудозатрат решает задачи автоматизированного расчета затрат времени на технологические операции. В системе реализованы различные методики расчета в зависимости от степени укрупнения норм затрат труда (дифференцированные, укрупненные, типовые) из более чем 50 сборников трудовых нормативов для различных видов работ (сборка, обработка резанием, давлением, получение покрытий, сварка, термическая обработки, операции общего назначения, технический контроль и др.)
Нормирование материалов
Нормирование материалов — универсальное приложение, позволяющее создавать и редактировать расчеты для решения широкого спектра задач материального нормирования в тесной интеграции с ВЕРТИКАЛЬ.
Приложение позволяет решать задачи назначения заготовки детали, расчета массы заготовки, автоматизации расчета нормы расхода основного материала и других параметров нормирования в технологических подразделениях предприятия.
Расчет режимов резания
Расчет режимов резания — приложение, предназначенное:
Формирование технологической документации в соответствии с требованиями ГОСТ РФ и стандартами, используемыми на предприятии
После завершения разработки технологического процесса, который содержит все необходимые сведения для производства изделия, система ВЕРТИКАЛЬ позволяет в автоматическом режиме сформировать комплект технологической документации. В базовой поставке системы есть большинство форм документов, предусмотренных ГОСТ серии ЕСКД (технологические карты и ведомости).
Вкладка Предпросмотр карт позволяет пользователю визуально оценить как данные текущего объекта дерева проекта будут отображаться в документах. На вкладке можно отобразить как целиком весь комплект карт, так и отфильтрованный список карт, связанный с объектами техпроцесса.
Модуль ВЕРТИКАЛЬ-Отчеты позволяет создать новые отчетные формы и алгоритмы отбора данных для размещения на форме по требованиям предприятия практически любой сложности.
Комплект технологических документов на изделие может включать документы, содержащие сведения не только из единичного техпроцесса, но и сводную технологическую информацию по всем компонентам изделия. Как правило, это различные ведомости, например, ведомость специфицированных норм расхода, ведомость материалов, ведомость маршрутов.
Поддержка единого информационного пространства для управления жизненным циклом изделия
Система ВЕРТИКАЛЬ может использоваться на предприятии в качестве самостоятельного инструмента для решения задач технологической подготовки производства, а также интегрироваться с другими продуктами АСКОН, что позволяет включить систему в единое решение CT3D для управления жизненным циклом изделия и создать цифровую среду для совместной разработки изделия и подготовки производства. В результате электронное описание изделия содержит полную информацию, необходимую для поддержки этапов жизненного цикла изделия. На этапе подготовки производства обеспечивается накопление данных о результатах конструкторско-технологического проектирования и обмен информацией между инженерными службами.
Наши специалисты помогут подобрать приложения, необходимые для эффективного решениях ваших задач и запустить их в работу. Научат быстро и правильно работать в профессиональном ПО и проконсультируют по вопросам, возникающим при использовании.
ВЕРТИКАЛЬ
Система автоматизированного проектирования технологических процессов
ВЕРТИКАЛЬ
ВЕРТИКАЛЬ — система автоматизированного проектирования технологических процессов, которая решает большинство задач в рамках технологической подготовки производства и позволяет упростить формирование и сопровождение техпроцессов, повысить качество технологической документации и добиться оптимальных показателей использования имеющихся ресурсов предприятия.
Возможности системы:
Проектирование технологических процессов
Система ВЕРТИКАЛЬ позволяет в автоматизированном режиме проектировать технологические процессы, в основе которых лежит иерархическая структура из операций, переходов, оборудования, профессий, оснастки и других технологических объектов, а также предоставляет возможность параллельного проектирования сложных и сквозных техпроцессов группой технологов в реальном режиме времени.
Поддерживается разработка типовых и групповых технологических процессов в рамках которой можно, единожды заполнив общие данные ТП, использовать их впоследствии для проектирования множества единичных технологических процессов. Также система поддерживает создание типовых и групповых техпроцессов на основе ранее разработанного единичного.
Специализированная компоновка интерфейса Вертикаль позволяет разрабатывать сборочные технологические процессы, в том числе и с использованием графической схемы комплектования операций и переходов
В рамках работы с системой ВЕРТИКАЛЬ обеспечивается поддержка актуальности технологической информации с помощью процессов управления изменениями.
Система поддерживает двустороннюю связь параметров технологического процесса с параметрами графических документов КОМПАС-3D: чертежей, эскизов, 3D-моделей. При изменении значений параметров в графических документах происходит соответствующее изменение ассоциированных параметров технологического процесса (например, изменение размеров в тексте перехода при изменении соответствующего габарита на чертеже). Имеется возможность и обратного действия — обновления значения параметра в графическом документе в ответ на изменения в ТП.
ВЕРТИКАЛЬ поддерживает бесшовную интеграцию с системой управления нормативно-справочной информацией ПОЛИНОМ:MDM. Поисковая система, реализованная в ВЕРТИКАЛЬ, позволяет находить, добавлять и проводить замену объектов техпроцесса напрямую из справочников ПОЛИНОМ:MDM без подъема окна системы. При этом поиск осуществляется среди тех объектов, которые могут быть применены с учетом настроенной модели техпроцесса.
Формирование заказов на проектирование СТО и создание управляющих программ для оборудования с ЧПУ
В системе ВЕРТИКАЛЬ реализованы функции формирования заявок на проектирование средств технологического оснащения (СТО) и управляющих программ (УП) для оборудования с ЧПУ. После формирования заявки отправляются на согласование в соответствующие службы, при этом согласование заявок возможно при работе с системой ЛОЦМАН:PLM.
Технологические расчеты
Специализированные приложения* позволяют проводить расчеты в различных областях технологической подготовки производства:
Нормирование трудозатрат
Приложение Нормирование трудозатрат решает задачи автоматизированного расчета затрат времени на технологические операции. В системе реализованы различные методики расчета в зависимости от степени укрупнения норм затрат труда (дифференцированные, укрупненные, типовые) из более чем 50 сборников трудовых нормативов для различных видов работ (сборка, обработка резанием, давлением, получение покрытий, сварка, термическая обработки, операции общего назначения, технический контроль и др.)
Нормирование материалов
Нормирование материалов — универсальное приложение, позволяющее создавать и редактировать расчеты для решения широкого спектра задач материального нормирования в тесной интеграции с ВЕРТИКАЛЬ.
Приложение позволяет решать задачи назначения заготовки детали, расчета массы заготовки, автоматизации расчета нормы расхода основного материала и других параметров нормирования в технологических подразделениях предприятия.
Расчет режимов резания
Расчет режимов резания — приложение, предназначенное:

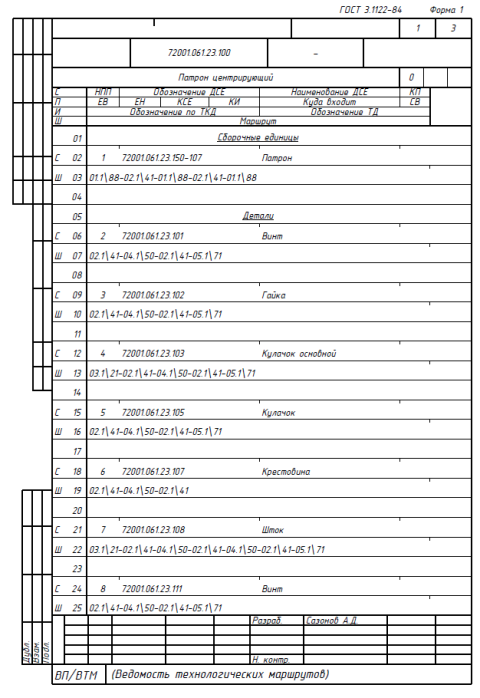

Формирование технологической документации в соответствии с требованиями ГОСТ РФ и стандартами, используемыми на предприятии
После завершения разработки технологического процесса, который содержит все необходимые сведения для производства изделия, система ВЕРТИКАЛЬ позволяет в автоматическом режиме сформировать комплект технологической документации. В базовой поставке системы есть большинство форм документов, предусмотренных ГОСТ серии ЕСКД (технологические карты и ведомости).
Вкладка Предпросмотр карт позволяет пользователю визуально оценить как данные текущего объекта дерева проекта будут отображаться в документах. На вкладке можно отобразить как целиком весь комплект карт, так и отфильтрованный список карт, связанный с объектами техпроцесса.
Модуль ВЕРТИКАЛЬ-Отчеты позволяет создать новые отчетные формы и алгоритмы отбора данных для размещения на форме по требованиям предприятия практически любой сложности.
Комплект технологических документов на изделие может включать документы, содержащие сведения не только из единичного техпроцесса, но и сводную технологическую информацию по всем компонентам изделия. Как правило, это различные ведомости, например, ведомость специфицированных норм расхода, ведомость материалов, ведомость маршрутов.
Поддержка единого информационного пространства для управления жизненным циклом изделия
Система ВЕРТИКАЛЬ может использоваться на предприятии в качестве самостоятельного инструмента для решения задач технологической подготовки производства, а также интегрироваться с другими продуктами АСКОН, что позволяет включить систему в единое решение CT3D для управления жизненным циклом изделия и создать цифровую среду для совместной разработки изделия и подготовки производства. В результате электронное описание изделия содержит полную информацию, необходимую для поддержки этапов жизненного цикла изделия. На этапе подготовки производства обеспечивается накопление данных о результатах конструкторско-технологического проектирования и обмен информацией между инженерными службами.
Наши специалисты помогут подобрать приложения, необходимые для эффективного решениях ваших задач и запустить их в работу. Научат быстро и правильно работать в профессиональном ПО и проконсультируют по вопросам, возникающим при использовании.
Система автоматизированного проектирования технологических процессов ВЕРТИКАЛЬ
Информационные материалы: Видео
Видео
Азбука ВЕРТИКАЛЬ. Урок 1. Создание техпроцесса. Подключение 3D-модели и чертежа детали
Азбука ВЕРТИКАЛЬ. Урок 2. Наполнение дерева ТП. Создание эскизов обработки
Азбука ВЕРТИКАЛЬ. Урок 3. Редактирование операций и переходов
Азбука ВЕРТИКАЛЬ. Урок 4. Библиотека пользователя. Работа со Справочником технолога системы ПОЛИНОМ:MDM
Азбука ВЕРТИКАЛЬ. Урок 5. Наполнение Справочника технолога системы ПОЛИНОМ:MDM
Азбука ВЕРТИКАЛЬ. Урок 6. Работа с операцией ЧПУ и операциями общего назначения
Азбука ВЕРТИКАЛЬ. Урок 7. Нормирование материалов
Азбука ВЕРТИКАЛЬ. Урок 8. Формирование комплекта документов. Утверждение ТП и создание извещений об изменениях. Аннотирование документов.
Азбука ВЕРТИКАЛЬ. Урок 9. Создание типового/группового техпроцесса
Азбука ВЕРТИКАЛЬ. Урок 10. Создание ТП сборки изделия. Заполнение комплектовочной карты
Азбука ВЕРТИКАЛЬ. Урок 11. Разработка сквозного ТП на сборку
«Аскон» представил обновленную версию системы проектирования техпроцессов «Вертикаль»
Содержание
Вертикаль — система автоматизированного проектирования технологических процессов, решающая большинство задач автоматизации процессов ТПП (технологической подготовки производства).
2020: САПР ТП Вертикаль 2018.2
17 июля 2020 года компания АСКОН объявила о выпуске обновленных версий систем ЛОЦМАН:PLM, ПОЛИНОМ:MDM и ВЕРТИКАЛЬ, которые вместе с системой проектированияКОМПАС-3D составляют программный комплекс АСКОН для машиностроения. В релизе 2018.2 учтены актуальные задачи цифровизации производств оборонно-промышленного и гражданского секторов промышленности: сквозное использование единой электронной структуры изделия, поддержка разнообразных технологических платформ, интеграциякорпоративных ИТ-систем. Все доработки выполнены в рамках машиностроительной стратегии АСКОН по созданию PLM-комплекса тяжелого класса.
САПР ТП Вертикаль 2018.2
Согласно заявлению разработчика, в САПР ТП ВЕРТИКАЛЬ реализована поддержка СУБД Oracle. Благодаря чему заказчики могут работать с ВЕРТИКАЛЬ как в импортонезависимом контуре с PostgreSQL и Postgres Pro, так и совместно с зарубежными MS SQL Server и Oracle.
Переработан модуль расчета лакокрасочных материалов: система производит расчет и отображает нормы расхода в указанных пользователем единицах. Добавлены настроенные карты для вывода данных о лакокрасочных покрытиях в технологических операциях, уточнил разработчик решения.
2018: САПР ТП Вертикаль 2018
21 июня 2018 года компания « Аскон » объявила о выпуске обновленной версии системы автоматизированного проектирования технологических процессов — ВЕРТИКАЛЬ 2018. Улучшения коснулись практически всех сторон системы. Продукт, по мнению разработчика, стал более функциональным, надежным и удобным для пользователя.
ВЕРТИКАЛЬ 2018 стала в 1,5-2 раза производительнее предыдущей версии
Процедура разработки обновленного ядра учитывала и обеспечение потенциала для развития системы. Также был разработан API, который стал удобнее и позволяет решать более широкий спектр прикладных задач, отметили в «Аскон».
В ВЕРТИКАЛЬ 2018 полностью обновился пользовательский интерфейс. Замена оконного интерфейса, который использовался в предыдущей версии, на вкладочный, делает взаимодействие с системой более эффективным: для переключения между различными элементами интерфейса, нужно совершить минимум действий. Таким образом, изменения позволяют полностью сосредоточиться на работе, считают в «Аскон».
Вкладочный интерфейс САПР ВЕРТИКАЛЬ 2018
Согласно заявлению разработчика, интерфейс стал более минималистичным, но сохранил свою функциональность. Важные элементы находятся на виду пользователя, а второстепенные не отвлекают внимания. Появились дополнительные инструменты для работы: индикация изменений при редактировании техпроцессов, индикация при вводе ошибочных (или незаполненных) записей в свойствах и атрибутах, фильтрация атрибутов по имени, панель аналогов и другие инструменты, которые делают работу технолога удобнее и производительнее.
Поисковая система и работа со справочными данными в САПР ВЕРТИКАЛЬ 2018
В ВЕРТИКАЛЬ 2018 обеспечена интеграция с решением «Аскон» для управления нормативно-справочной информацией — ПОЛИНОМ:MDM. Благодаря чему искать, добавлять и менять технологические объекты из справочников можно прямо в интерфейсе системы ВЕРТИКАЛЬ.
Обновленная система поиска стала более интеллектуальной и удобной. Единая строка поиска обеспечивает быстрый поиск любых объектов в системе, а в случае, когда нужно осуществить поиск с учетом определенной области данных, применяется фильтр с расширенными настройками, отметили в «Аскон».
2014: САПР ТП Вертикаль 2014
17 марта 2014 года компания АСКОН сообщила о выходе новой версии системы «САПР ТП Вертикаль 2014».
Решение пополнилось базой знаний режимов резания, которая помогает сохранить и использовать в работе опыт технологов, благодаря накоплению данных по рекомендуемым режимам из каталогов инструмента либо других источников. Использование базы знаний позволяет существенно ускорить написание техпроцесса за счет исключения повторяющихся действий по расчету режимов резания.
Поиск по базе знаний режимов резания
Обновленная Система нормирования материалов 2014 теперь имеет современный интерфейс и расширенный функционал. Пользователям стали доступны автоподбор расчета в зависимости от ограничения по виду материала или самостоятельный выбор варианта расчета; формирование отчета о проведенном расчете; редактирование формул и скриптов расчета. А Система трудового нормирования в новой версии открывает доступ к просмотру графических документов при выполнении нормирования на вкладке Чертежи\Эскизы.
Справочники Материалы и Сортаменты и Стандартные Изделия в версии 2014 года получили развитие в части увеличения наполнения, удобства использования и улучшения при работе с КОМПАС-3D. Так, например, теперь все модели Справочника Стандартные Изделия содержат локальные системы координат для упрощения их позиционирования в КОМПАС-3D.
Ваша новая компания будет разрабатывать решения того же класса (САПР ТП)?
Эти системы представляют собой единый программный комплекс, но вместе с тем могут работать автономно, интегрируясь в любом сочетании с PDM и CAD-системами.
Для обеспечения преемственности наработок выполненных в системах прошлого поколения САПР ТП «КОМПАС-Автопроект» и САПР ТП «ВЕРТИКАЛЬ» запланирована интеграция новой системы с CAD и PDM на общих принципах обмена данными. С кем из партнеров будет реализована тесная интеграция с высокой степенью автоматизации – это зависит от многих факторов, в том числе и от стратегии присутствия партнера на рынке PLM решений.
А.А.: В нашей новой технологической системе `SDI-Технология` значительно упростится модель технологического процесса, а, следовательно, станет проще ее администрирование и настройка на конкретные производственные условия. Значительная часть логики, содержащейся в этой модели, будет перенесена в базу данных описаний технологических объектов, так как это изображено на рисунке.
Технологические знания, описывающие правила поведения и взаимодействия объектов, в этом случае становятся доступными и другим приложениям. Система управления НСИ машиностроительного предприятия, реализующая такую интеграцию данных и знаний, – это совокупность методик ведения и поддержки общих справочников, а также набор технических решений, формирующих единое информационное пространство предприятия. Только объединив разрозненные данные и знания в универсальную модель, можно создать единую интеллектуальную информационную платформу для всех приложений, работающих на предприятии.
`SDI-Технология` сохранит и приумножит лучшие качества `Вертикали`, позволяющие ей легко интегрироваться со сторонними PDM-системами. Взаимодействие с любой CAD на уровне OLE-объектов работало всегда, но для построения эффективного решения нужна специализированная интеграция. Выбор базовой CAD-системы еще не сделан.
2010: Возможности САПР ТП «Вертикаль»
По информации на 2010 год САПР ТП ВЕРТИКАЛЬ позволяет:
Универсальный технологический справочник, входящий в САПР ТП ВЕРТИКАЛЬ, предоставляет пользователям всю необходимую справочную информацию, а также позволяет организовать и развивать базы данных предприятия.
САПР ТП ВЕРТИКАЛЬ поддерживает все бизнес-процессы электронного инженерного документооборота, в том числе управление технологическими изменениями и заказ на разработку специальных средств технологического оснащения и управляющих программ. В системе применен качественно новый подход к организации данных о технологических процессах, основанный на объектной модели представления и обработки информации. В САПР ТП ВЕРТИКАЛЬ реализованы новейшие объектно-ориентированные методы организации технологических баз данных, СОМ-технологии, современные интерфейсные решения, открытая архитектура, основанная на компонентах ActiveX.
