Предисловие 3
Введение. Классификация средств инициирования 4
Глава. I. Патронные капсюли-воспламенители 13
§ 1. Назначение патронных капсюлей-воспламенителей и предъявляемые к ним технические требования 13
§ 2. Конструкции патронных капсюлей-воспламеннтелей 14
§ 3. Колпачок и покрытие патронных капсюлей-воспламеннтелей 16
§ 4. Изготовление колпачков Г 22
§ 5. Изготовление колпачков для капсюлей-воспламенителей типа Жевело (с наковаленкой) 25
§ 6. Ударные составы 28
§ 7. Изготовление н контрольный анализ гремучертутных ударных составов 37
§ 8. Снаряжение патронных капсюлей-воспламеннтелей 41
§ 9. Методы испытания патронных капсюлей-воспламеннтелей 53
Глава II. Трубочные капсюли-воспламенители 63
§ 1. Назначение трубочных капсюлей-воспламенителей и предъявляемые к иим требования 63
§ 2. Конструкции трубочных капсюлей-воспламенителей 65
§ 3. Накольный состав 67
§ 4. Изготовление трубочных капсюлей-воспламенителей 68
§ 5. Методика испытания трубочных капсюлей-воспламенителей 70
Глава III. Капсюли-детонаторы 79
§ 1. Назначение капсюлей-детонаторов и предъявляемые к ним технические требования 79
§ 2. Конструкция капсюля-детонатора и назначение его элементов 80
§ 3. Капсюльный состав и требования, предъявляемые к нему 82
§ 4. Подбор веса заряда капсюльного состава 84
§ 5. Колпачок и покрытие капсюля-детонатора, требования к ним и применяемые для них материалы 86
§ 6. Влияние характеристик колпачка и чашечки на свойства капсюля-детонатора
§ 7. Изготовление колпачков капсюлей-детонаторов 92
§ 8. Способы запрессовки капсюльного состава 99
§ 9. Снаряжение капсюлей-детонаторов 102
§ 10. Мероприятия по технике безопасности при снаряжении капсюлей-детонаторов 106
§ 11. Свойства капсюлей-детонаторов и методы Их испытания 109
Глава IV. Детонирующие шнуры 121
§ 1. Назначение, разновидности шнуров и общие требования к ним. 121
§ 2. Приготовление и анализ взрывчатых смесей 124
§ 3. Производство детонирующего шнура 126
§ 4. Методы испытания детонирующих шнуров 129
Глава V. Электрозапалы и электродетонаторы 133
§ 1. Преимущества электровоспламенения 133
§ 2. Электрозапалы 133
§ 3. Проводники 140
§ 4. Электродетонаторы 141
§ 5. Изготовление электрозапалов 142
§ 6. Изготовление электродетонаторов 147
§ 7. Методы приемных и поверочных испытаний электродетонаторов 148
§ 8. Источники электрического тока 159
НКАП ОБОРОНГИЗ ГЛАВНАЯ РЕДАКЦИЯ ЛИТЕРАТУРЫ ПО БОЕПРИПАСАМ
Москва 1945
Краткий курс «Средства инициирования» содержит краткое описание устройства, свойств, заводского производства и методики испытания капсюлей-воспламенителей, капсюлей-детонаторов, детонирующего шнура и средств электровзрывания (электрозапалы и электродетонаторы).
Про средства инициирования
Взрывчатые материалы (ВМ) делятся на взрывчатые вещества (ВВ) и средства инициирования (СИ). ВВ составляют основную часть заряда и выполняют всю работу взрыва, но без СИ они просто куча химического вещества, которое порою поджечь сложно, не то что заставить хорошенько бахнуть.
Чтобы «завести» ВВ, т.е. возбудить в нём детонационный импульс в нужном месте взрывной сети и в заданное время, используют СИ. Независимо от способа взрывания (за исключением детонирующего шнура) начальным и конечным элементом инициирующей системы будет детонатор, которых тоже есть великое множество.
Огнепроводный шнур, он же ОШ, он же Огонёк, он же Бикфордов шнур. Пороховая сердцевина в нитяной оплётке. Фото устройства не добавляю, всё и так понятно. Его задача устойчиво гореть со скоростью 1 см/сек и доставить луч огня к КД.
Детонирующий шнур (ДШ), он же детонирка, он же верёвка.

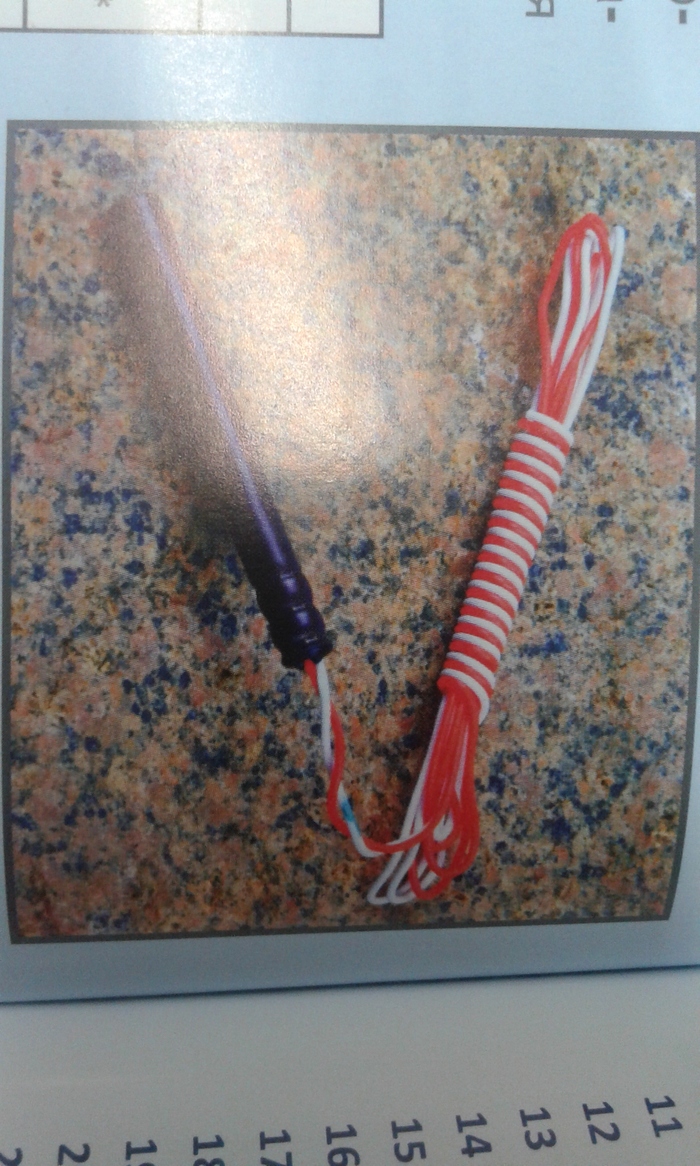

Неэлектрические системы взрывания, они же ударноволновые трубки, они же УВТ, они же СИНВ, они же Искра, они же волноводы.
УВТ заводится от любого детонатора, от капсюля типа Жевело, от искры электрического разряда (принцип пьезозажигалки с мощностью электрошокера). Данная система сейчас является наиболее распространённой и считается одной из самых надёжных, точных и эффективных. С чем я полностью согласен.
Ещё забыл написать про пиротехнические реле (замедлители)
Они используются в паре с ДШ и создают необходимые замедления (задержки передачи детонационного импульса) в сети, чтобы заряды взрывались в заданной очередности.
В следующий раз расскажу про способы инициирования. На вопросы отвечу в комментах.
Я уже все позабыл с армейки (ИСР). Спасибо, напомнили.
Конечно такого разнообразия у нас не было, только ОШ, КД, ЭД, ДШ, тротил и пластид,, и туева хуча мин и прочих миновзрывных систем заграждения.
Как-то возле нашей части стоял палаточный детский лагерь и дети повадились у срочников менять всякий хлам (гильзы и прочее не боеспособное..). А у нас в роте был большой ящик с учебными эд. В первые дни работы лагеря половина учебных ЭД была выменяна на конфеты, пирожки и прочую снедь. Правда потом прибежал их нач.лагеря к нашему ротному и вернул все эд.
Немного дополню про КД.
Он сам по себе нуждается в «сборке» перед подрывными работами.
Огнепроводный шнур в отличии от ЭД и прочих, поступает бухтой и для работ режется на отдельные куски непосредственно на месте. Далее вставляется в КД и дульце обжимается саперным обжимом, устройством внешне пхожим на плоскогубцы, до устойчивой фиксации. Все КД готов.
. на нашу улицу в три дома, где всё просто и знакомо, на денёк.
А его дома парень ждёт
Проблема с неназываемыми национальностями
Пришло вдруг на ум. Зачем упоминать национальности жителей юга, когда куда действеннее было бы упоминать их ПОЛНУЮ родословную? Не надо оповещать весь мир о том, что пьяный чечен Мага избил в Москве парнишку, ведь совершенно иное воздействие будет у заметки типа «Магомет Сасикуев, уроженец села Ахалай Махалайского района республики Чечня, сын прежде почтенного Султанбащи Сасикуева из тейпа Мурминдоновых, употребил спиртосодержащие жидкости и под воздействием шайтана совершил преступление против закона. Тем самим опозорив себя, свою семью и весь свой род. «
Как вы думаете, если хоть несколько журналистов или блогеров начнут освещать происшествия в таком ключе, что горцы сделают с виновником своего позора?
Сын маминой подруги
Средства инициирования
Как указывалось выше, подавляющее большинство бризантных ВВ, в том числе и шашки-детонаторы, устойчивы к внешнему механическому и тепловому импульсам. Для возбуждения детонации им необходимо ударно-волновое воздействие. Сам процесс возбуждения детонации называют инициированием, а средства, используемые для этой цели – средствами инициирования (СИ).
По виду начального импульса выделяют следующие способы инициирования: огневой, электрический, электро-огневой и бескапсюльный. На карьерах распространено электрическое и бескапсюльное взрывание.
Таблица 3.13. Характеристика шашек-детонаторов
Наименование | Масса, г | Условия применения | Форма и конструкция |
БШД-800 (У) (баллиститные прессованные) | Сухие и обводненные скважины с температурой при заряжании не более 70°С, в т.ч. в агрессивных средах | Прессованный цилиндр с осевым каналом под 4 нитки ДШ | |
Т-400 Г (тротиловые прессованные гидроизолированные) | Сухие и обводненные скважины | То же | |
ТГ-500 (тротило-гексогеновые литые) | Сухие и обводненные скважины | Литой цилиндр с осевым каналом под 4 нитки ДШ | |
ТП-200 ТП-400 (тротиловые прессованные) | То же | Параллелепипед с гнездом глубиной 36–65 мм под ЭД | |
ТГФ-850Э (тротило-гексогеновые литые) | Сухие и обводненные скважины с температурой при заряжании до 85 °С | Литой цилиндр с осевым каналом под 4 нитки ДШ |
Огневой способ инициирования зарядов разрешается применять на земной поверхности и только в тех случаях, когда он не может быть заменен электрическим или другим способом (в т.ч. неэлектрическими системами инициирования).
К средствам инициирования относят: капсюли-детонаторы, электродетонаторы, огнепроводный (ОШ) и детонирующий (ДШ) шнуры, низкоэнергетические неэлектрические системы инициирования, средства воспламенения огнепроводного шнура, электрозажигатели, пиротехнические (детонационные) реле.
Огневой способ инициирования (огневое взрывание) основан на применении зажигательных трубок, которые состоят из капсюля-детонатора и выведенного в него отрезка огнепроводного шнура.
Капсюли-детонаторы представляют собой открытую с одного конца медную, алюминиевую, биметаллическую или бумажную гильзу, в которой запрессован заряд инициирующего вещества (рис. 3.9, а). Первичное инициирующее ВВ (гремучая ртуть, азид свинца) помещено в металлическую чашечку цветного металла, имеющую в середине отверстие. В качестве вторичного инициирующего ВВ используют тетрил, ТЭН или гексоген.
Для передачи пучка искр капсюлю-детонатору служит огнепроводный шнур с сердцевиной из дымного пороха, окруженной наружной и внутренней оплетками, покрытыми влагоизолирующей мастикой (рис. 3.10, а). Скорость горения ОШ – 1 см/с. Отрезок ОШ вставляют в дульце капсюля-детонатора, которое обжимают, если гильза металлическая, или плотно обвязывают шпагатом, когда она бумажная.
В настоящее время допущены к применению три типа капсюлей – детонаторов, из них один (КДБИ-8) не содержит инициирующих ВВ. Капсюли – детонаторы КД-8МА имеют алюминиевую гильзу, а КД-8С – стальную или биметаллическую. Огнепроводные шнуры изготавливают в асфальтированной (ОША) или пластиковой (ОШП) оболочках. Шнур ОША рекомендован к использованию в сухих условиях, а ОШП – в сухих и обводненных условиях.
Для их поджигания используют отрезки ОШ, фитили, или зажигательные патроны ЗП-Б1 и ЗП-Б5 с внутренним диаметром от 16 до 43 мм. В них размещают от 1–7 (ЗП-Б1) до 28-32 (ЗП-Б5) отрезков ОШ.
В средствах электроогневого инициирования применяют электрозажигательные патроны (трубки) ЭЗ-ОШ и ЭЗТ-2 индивидуального и группового поджигания. Электрозажигатели ЭЗ-ОШ могут быть использованы для поджигания ОША в комплекте с зажигателями ЗП-Б. Внутренние диаметры их одинаковы.
Электровзрывание применяют при всех методах взрывных работ в условиях, не опасных по блуждающим токам и токам электромагнитной индукции.
Средствами электрического способа инициирования служат электродетонаторы, провода, постоянные или переносные источники электрического тока, контрольно-измерительные приборы.
В электродетонаторе капсюль-детонатор соединен с электровоспламенителем (рис.3.9, б), имеющим выводные провода и мостик накаливания, окруженный воспламенительной головкой, покрытой нитролаком. Провода применяют одножильные медные, биметаллические или стальные. Изоляцию проводов изготавливают из резины, полихлорвинила или резины в хлопчатобумажной оплетке. Длина проводов от 1 до 4 м. Свободные концы проводов замыкают накоротко.
Ростехнадзором допущены к применению на карьерах 3 типа непредохранительных электродетонаторов мгновенного действия (ЭД-8Ж и ЭД-8Э9, ЭД-1-8-Т – антистатический), два типа замедленного действия (ЭД-1-3Т и Э3-Н с замедлением до 10 с, 36 серий) и один тип коротко замедленного действия (ЭД-3Н с замедлением от 20 до 500 мс). В ряде случаев при МКЗВ используют также электродетонаторы ЭД-1-3Т с теми же интервалами, что и ЭД-3-Н. Кроме того, выпускают системы взрывания электродетонаторов ЭД-24 (нечувствительные к блуждающим токам и статическому электричеству).

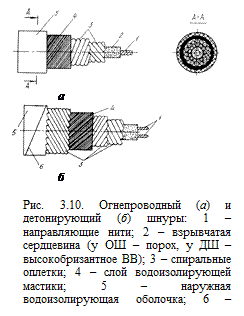

Детонирующий шнур, в отличие от ОШ, предназначен для передачи детонации зарядам ВВ. Он состоит из взрывчатой сердцевины и защитной оболочки (рис.3.10, б) красного или другого отличительного цвета с красной нитью. Сердцевина ДШ содержит высокобризантные ВВ (обычно ТЭН, в термостойких ДШ – гексоген, пентолит, октоген и др.) со скоростью детонации не менее 6,5 км/с, способные создавать необходимый инициирующий импульс. Оболочкой служит нитяная оплетка, влагоизолированная снаружи мастикой или полиэтиленовая трубка.
Ростехнадзором России рекомендованы к применению на открытых горных работах 13 марок ДШ, различаемых по типу покрытия наружной оплетки и массой взрывчатой сердцевины (г) на 1 м ДШ.

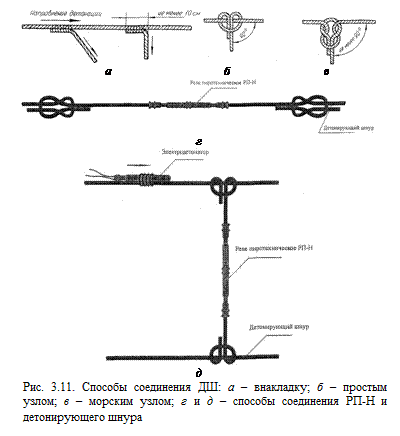

Соединение между собой двух отрезков ДШ или ответвления с магистральным шнуром разрешается производить внакладку, внакрутку (рис.3.11) или способами, указанными в инструкции, находящейся в ящике с детонирующим шнуром. Все соединения ДШ должны выполняться под прямым или тупым углами с таким расчетом, чтобы направление распространения детонации по шнуру ответвления совпадало с направлением распространения детонации по магистральному шнуру.
Для подрыва скважинных зарядов ДШ соединяют с шашками-детонаторами или патронами ВВ. При изготовлении промежуточных детонаторов из порошкообразных и патронированных ВВ конец детонирующего шнура в патроне должен завязываться не менее чем вдвое. Разрешается обматывать детонирующий шнур вокруг патрона взрывчатых веществ.

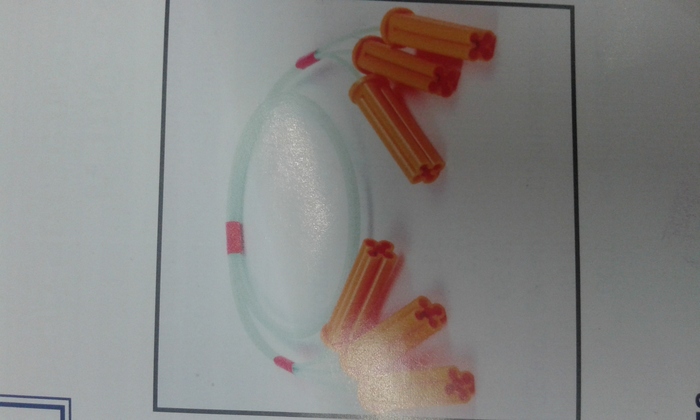

Для создания замедлений между соседними зарядами применяют пиротехнические реле РП-8М, РП-Н, РП-Д (рис.3.12) двустороннего действия с интервалами замедления 20, 35, 50 мс (РП-8М и РП-Н) и 20, 30, 45 60, 80, 100 мс (РП-Д). В зависимости от интервала замедления типы реле отличаются цветом соединителя (табл.3.14).
Реле состоит из двух капсюлей – детонаторов (КД) с замедлением, размещенных в монтажных элементах и соединенных между собой ударноволновой трубкой (УВТ) с помощью обжимки через эластичное уплотнение.
Таблица 3.14 – Характеристика пиротехнического реле РП-Д
Тип реле | Замедление, мс. | Цвет соединения |
РП-Д-20 | Красновато-оранжевый | |
РП-Д-30 | Желтый | |
РП-Д-45 | Красный | |
РП-Д-60 | Синий | |
РП-Д-80 | Зеленый | |
РП-Д-100 | Коричневый |
Материал гильз КД – алюминий или его сплавы. Соединители (монтажные элементы) имеют два отверстия большого диаметра (5,5–6,1 мм) для присоединения к реле детонирующего шнура нормальной мощности и два отверстия малого диаметра (4,2 мм) для присоединения детонирующего шнура малой мощности типа ДШМ-Э [23].
При прохождении детонации по ДШ в соединителе реле она инициирует УВТ, по которой импульс передается в КД пиротехнического реле, где после срабатывания замедляющего состава вновь возбуждается детонация, приводящая к инициированию ДШ в ответвлении.
Низкоэнергетические неэлектрические системы инициирования на основе УВТ позволяют создавать схемы взрывания зарядов с практически неограниченными возможностями управления процессом разрушения горных пород.
Мировыми лидерами по производству и продаже систем инициирования являются (без учета РФ): международные альянсы «ICI», «Dyno Nobel», фирмы США «Ensing Bickford», «Austin», германская фирма «Dinamit Nobel». За рубежом неэлектрические системы инициирования на основе ДШ представлены маломощными шнурами с навеской 1,5–10,2 г/м. в России же основная масса ДШ выпускается с навеской 12 г/м.
В настоящее время разрешение Ростехнадзора РФ на постоянное применение получили ДШЭ-6ВДТ и ДШМ-Э с навеской 6 г/м. В стадии разработки находится скважинный ДШ «Детон» с навеской 1,4 г/м [23].
Широкое распространение в мире получила неэлектрическая система «Нонель» фирмы «Нитро Нобель» (Швеция), основу которой составляют УВТ с массой ВВ 20 мг/м и капсюли – детонаторы замедленного действия. УВТ «Нонель» не обладает взрывчатым эффектом. Ударная волна распространяется по внутренней стороне трубки без какого-либо воздействия на окружающую среду. Сердцевина трубки «Нонель» выполнена в виде нанесенного на внутреннюю поверхность полимерной оболочки тонкого слоя вторичного ВВ (ТЭНа или порошкообразного алюминия). Достоинствами ее являются: очень малый расход ВВ, невосприимчивость к электрическим зарядам напряжением до 30 кВ.
Оболочка УВТ «Нонель» представляет собой двойную трубку из пластика. Если ее держать в руке, то едва ли возможно почувствовать прохождение ударной волны. Капсюль – детонатор непредохранительного типа инициируется пламенем, которое возникает в момент, когда ударная волна выходит из трубки «Нонель» в детонатор. Поверхностные КД системы имеют 5 серий замедления (0, 17, 25, 42, 67 мс), внутрискважинные замедлители – тоже 5 серий с интервалами 400, 425, 450, 475 и 500 мс.
Отечественными производителями разработаны неэлектрические системы инициирования СИНВ (для взрывных работ на земной поверхности СИНВ-П СИНВ-С-Т или СИНВ-С-Н, для взрывных работ на подземных рудниках и угольных шахтах СИНВ-Ш), Эдилин, УНСИ.
Система СИНВ по своим техническим характеристикам является аналогом системы «Нонель» фирмы «Дина Нобель». Устройства данной системы представляют собой отрезок УВТ длиной от 4 до 30м., герметично соединенный с капсюлем-детонатором, инициирующим волноводы, соединители, а также монтажные элементы – фиксаторы (в системе СИНВ-П), служащие для соединения устройств системы в единую взрывную сеть и для локализации осколочного действия поверхностного КД.
СИНВ-П используют в поверхностных взрывных сетях, а СИНВ-С-Т и СИНВ-С-Н – во внутрискважинных сетях для инициирования шашек-детонаторов Т-400Г, ТК-500, ТГФ-850Э и др. СИНВ-П имеет 9 интервалов замедления: 0, 20, 30, 45, 60, 80, 100, 150, 200 мс, а системы СИНВ-С – 11 интервалов замедления: 100, 125, 150, 175, 200, 250, 300, 350, 400, 450, 500 мс. К недостатку систем «Нонель» и СИНВ следует отнести отсутствие гарантии по полному исключению отказов в основном из-за некачественного монтажа взрывной сети. Частота отказов составляет 1–1,5 %.
Для повышения надежности взрывных работ прошли промышленные испытания и допущены к постоянному применению низкоэнергетические системы УНСИ с промежуточным детонатором ЗДЭ-300 и Эдилин с детонаторами ДБИ-1, ДБИ-2, ДБИ-3. Отличие последней от УНСИ состоит лишь в том, что вместо инициирующего элемента мгновенного действия она содержит капсюль-детонатор без инициирующего элемента с замедлением. Система Эдилин имеет 4 серии замедления капсюлей-детонаторов (200, 225, 475, 500 мс) и 3 серии замедления для поверхностных КД (0, 25, 40 мс) [23].
Неэлектрические системы инициирования типа «Нонель», СИНВ, Эдилин находят применение и в сочетании с ДШ. При этом поверхностную сеть монтируют на основе ДШ и пиротехнических реле, так как дублирование взрывной сети из СИНВ-П сопряжено со значительными сложностями монтажа.
В скважины опускают устройства на основе УВТ. Соединение ДШ с волноводами рекомендуется выполнять с помощью специальных соединителей. Во всех схемах с узловыми соединениями наблюдались случаи отказов.
По прогнозу специалистов одной из испанских фирм, использование КД с ОШ и ДШ к 2010 г. сойдет на нет, применение систем с низкоэнергетическими волноводами будет находиться в пределах 47 %, электрических с электродетонаторами – 28 %, а использование электронных ЭД возрастет до 25 %.
Нам важно ваше мнение! Был ли полезен опубликованный материал? Да | Нет
Классификация средств и способов инициирования зарядов ВВ
Для возбуждения взрыва зарядов промышленных ВВ в них размещают средства инициирования (СИ): капсюли-детонаторы, электродетонаторы, детонирующий шнур или специальные промежуточные детонаторы (ПД).
Капсюль-детонатор (КД) — небольшой заряд чувствительных инициирующих ВВ, размещенный в металлической или картонной гильзе.
Электродетонатор (ЭД) — совокупность капсюля-детонатора с вмонтированным в нем электровоспламенителем. В электродетонаторах короткозамедленного ЭД-КЗ и замедленного ЭД-ЗД действия между инициирующим ВВ и электровоспламенителем размещен замедляющий состав, сгорающий за определенное время.
Детонирующий шнур (ДШ) — шнур с сердцевиной из мощного чувствительного ВВ, предназначенный для инициирования зарядов ВВ непосредственно или с помощью промежуточных детонаторов. Взрывается от КД или ЭД.
Промежуточный детонатор (ПД) — небольшой заряд ВВ (от 0,2 до нескольких килограммов), предназначенный для инициирования зарядов низкочувствительных промышленных ВВ (гранулированных, водосодержащих), которые не детонируют от штатных средств инициирования. ПД безотказно детонирует от штатных СИ.
Детонатор — средство для возбуждения детонации в заряде промышленного ВВ. Это штатные СИ (КД, ЭД и ДШ), патроны-боевики и промежуточные детонаторы.
В зависимости от способа возбуждения взрыва детонатора различают:
огневое инициирование зарядов, когда детонатор взрывается от луча огня огнепроводного шнура;
электрическое, когда детонатор взрывается от горящей капельки электровоспламенителя;
электроогневое, когда детонатор взрывается от луча огня огнепроводного шнура, подожженного электровоспламенителем.
Средства огневого инициирования: капсюли-детонаторы, огне-проводный шнур, средства зажигания огнепроводного шнура.
Взрывной патрон используется для взрывов в глубоких скважинах и состоит из герметичного корпуса, электродетонатора и промежуточной шашки ВВ.
Огнепроводный шнур (ОШ) — шнур с пороховой сердцевиной, которая горит с определенной скоростью. Предназначен для инициирования капсюлей-детонаторов через требуемое время с момента поджигания шнура.
Зажигательная трубка — капсюль-детонатор с введенным и закрепленным в нем отрезком огнепроводного шнура — предназначен для огневого или электроогневого инициирования зарядов ВВ.
Огневое взрывание — способ инициирования зарядов с помощью зажигательных трубок, огнепроводные шнуры которых поджигаются взрывником непосредственно или с использованием зажигательных патронов.
Средства электрического инициирования: электродетонаторы различных ступеней замедления, соединительные и магистральные провода, контрольно-измерительные приборы, источники тока.
Электрическое взрывание — способ инициирования зарядов с помощью электродетонаторов, соединенных в электровзрывную сеть (цепь). По величине времени (интервала замедления между одиночными или несколькими зарядами) различают мгновенное (все заряды взрываются одновременно), коротко-замедленное (КЗВ) — интервал замедления между взрывами составляет от 15 до 250 мс, замедленное — интервал замедления больше 0,5 с.
Электрозажигательная трубка (ЭЗТ) — металлическая или бумажная гильза с вмонтированным в нее электровоспламенителем, открытым торцом надеваемая и закрепляемая на поджигаемый отрезок огнепроводного шнура.
Средства инициирования с помощью детонирующего шнура: детонирующий шнур и средства огневого, электроогневого или электрического инициирования.
Электроогневое взрывание — способ инициирования зарядов с помощью зажигательных трубок, огнепроводные шнуры которых поджигаются электрозажигательными патронами, трубками.
