Светофор типа т7 что это такое

МЫ АККРЕДИТОВАНЫ НА ЭЛЕКТРОННЫХ ТОРГОВЫХ ПЛОЩАДКАХ

Производство, продажа светофоров, контроллеров, дорожного оборудования и сигнальной светотехники

Люстры, торшеры, бра, светильники

Светофор дорожный светодиодный Т.7.1- МИ (220 В) для использования в составе СЭУ

Настоящее руководство по эксплуатации (далее РЭ) предназначено для ознакомления с назначением, устройством, принципом работы, порядком обслуживания, а также содержит сведения о гарантиях поставщика и сертификации светофоров дорожных светодиодных Т.7 для работы от автономных солнечных электростанций (далее изделие).

Светофор изготовлен в металлическом герметизированном корпусе (см. приложение А настоящего РЭ).

Пример условного обозначения Светофора дорожного Т.7, с диаметром выходной апертуры 200 мм, с питанием от источника постоянного тока 12В в металлическом герметизированном корпусе при заказе и в документации другой продукции:

Светофор Т.7.1-МИ (12В)
ТУ 5217-001-56600048-2009

Светофоры Т.7 применяют, если не обеспечена видимость для остановки транспортного средства, движущегося со скоростью, разрешенной на предыду­щем участке дороги перед перекрестком или пешеходным переходом.

Светофоры Т.7 должны обеспечивать мигание одного сигнала с частотой 1 миг./с (допускается отклонение от указанной частоты ±10%).

Светодиодная индикация, особенно в сумеречное и ночное время, позво­ляет с большого расстояния идентифицировать пешеходный переход или пере­кресток и заблаговременно обеспечить безопасный режим движения.

В качестве источника света в изделии используются высокоэффективные светодиоды желтого цвета свечения.

Питание изделия осуществляется от автономных солнечных электростан­ций (далее СЭ).

Защитное стекло изготовлено из импортного поликарбоната, имеющего высокую ударопрочность и стойкость к внешним климатическим воздействиям.

Примечание: Производитель оставляет за собой право вносить в конструкцию изделия изменения, не ухудшающие потребительские свойства товара, без предварительного уведомления.

2.2 Технические характеристики

Т а б л и ц а 1_____________________________________________

Диаметр выходной апертуры сигнала светофора, мм

Источник

АВТОНОМНЫЙ СВЕТОФОР Т7 НА СОЛНЕЧНОЙ БАТАРЕЕ: Для чего нужен и как подобрать. Где купить солнечный светофор.

Для чего нужен светофор Т7

Согласно ГОСТу Р 52289-200, транспортный светофор Т7 применяется для обозначения нерегулируемых перекрестков и пешеходных переходов. Привлекая внимание водителей, снижает риск возникновения аварии с участием пешехода.

Преимущества светофора Т7 на солнечных батареях:

Но, как и любое другое оборудование, автономный светофор имеет минусы:

Автономный светофор работает без подключения к электросети.

Снижает расходы не только на счетах за электроэнергию, но при последующем обслуживании.

Как подобрать солнечный светофор?

Подбор солнечной станции имеет ключевое значение. Ведь от правильности выбора зависит, будет ли система работать или простаивать в зимний период.

Забегая вперед, отметим, что подбор системы не ограничивается регионом установки. Хотя это имеет большое значение. Но обо всем по порядку.

ФАКТОРЫ, КОТОРЫЕ СТОИТ УЧЕСТЬ ПРИ ПОДБОРЕ:

1. Регион установки:

Имеет первостепенное значение. Ведь количество вариантов солнечных станций много, но не все они одинаково подходят для разных климатических зон. Например, станция 30/24, где 30-это мощность солнечной панели (Вт), 24-емкость АКБ (Ач). Такая станция очень маленькая, и едва ли сможет работать, например в Поволжье. А в Краснодарском крае- система вполне будет рабочей.

Для вас мы подготовили таблицу городов, где показана выработка энергии солнечной панелью 100Вт в декабре. Условно поделив города на зоны, с похожим весом выработки энергии. При расчете учтены средние температуры и количество осадков. Это поможет вам сориентироваться в какой зоне находится ваш город и какая минимальная система нужна.

2. Режим работы:

Согласно ГОСТу Р 52289-200, режим работы светофора Т7 должен быть мигающим.
Светодиодный светофор Т7 работает круглосуточно.

3. Дополнительные потребители электроэнергии:

Выбирая солнечную станцию, нужно учитывать и другой не маловажный момент-количество энергопотребителей. Будет ли один светодиодный светофор, или же их будет два (двухсторонний), а может и вовсе планируется светильник.

Если необходим только светофор Т7, то для южных регионов подойдут самые минимальные системы. Например, 50/40,30/24 и другие.

Для более холодных регионов стоит рассматривать системы с солнечной панелью не менее 100Вт, для Сибири-не менее 150Вт.

Чем больше потребителей (светильник, дополнительный светофор и тд.),

тем мощнее необходима солнечная станция.

4. Затеняющие факторы:

Еще один важный аспект, который требует внимания. Зная его, вы сможете даже немного сэкономить бюджет на покупке автономной системы.

Затеняющие факторы— это объекты, которые препятствуют проникновению солнечных лучей. Кусты. Деревья. Многоэтажка.

Все дело в том, что высокий дом может давать тень в определенное время суток. Не будет прямого попадания солнечных лучей на панель, что приведет к снижению выработки электроэнергии.

Поэтому, если система располагается на трассе, то выбирать станцию можно несколько меньше, а значит чуть дешевле.

Но если пешеходный переход находится в населенном пункте или черте города, то систему лучше выбирать помощнее.

В регионах с умеренным и холодным климатом, этот фактор имеет еще большее значение.

5. Расположение солнечной панели:

Этот фактор плавно вытекает из предыдущего.

Чем выше расположение солнечной панели, тем меньше вероятность ее затенения.

На выбор солнечной станции влияет не только климатические условия,

но и наличие дополнительных потребителей электроэнергии, затеняющие факторы и режим работы оборудования.

На сегодняшний день, производители светодиодных светофоров предлагают различные варианты светофоров Т7. Разные корпуса. Цвет. Но когда дело касается автономных систем, энергосбережение-вещь порой необходимая.

НПО «Переход» оснащает автономные системы адаптивными светофорами. Их особенность в том, что в темное время суток, светофор снижает яркость свечения (в пределах ГОСТа), и тем самым сокращает энергопотребление зимой в 3 раза. И не ослепляет водителей ярким светом ночью.

Адаптивные светофоры не дороже обычных, но обладают явным приемуществом.

ЧИСТИТЬ ИЛИ НЕ ЧИСТИТЬ, ВОТ В ЧЕМ ВОПРОС!

Вы наверняка слышали или читали о том, что автономные светофоры не требуют обслуживания. Это не совсем так. Такое можно лишь сказать о системах, которые установлены в южных регионах, где количества снега минимально.

В период сильных снегопадов снег, скапливаясь на панели, препятствует проникновению солнечных лучей. Это негативно сказывается на работе светофора. Так что иногда счищать снег с солнечной панели, все- таки придется. Поэтому рекомендуем позаботиться о содержании светофоров в зимний период.

ПОЛОЖЕНИЕ СОЛНЕЧНОЙ ПАНЕЛИ:

Солнечная панель должна быть направлена в южном направлении. Это повышает эффективность выработки энергии.

В регионах, где зимой выпадает много снега,

необходимо позаботиться о содержании автономных светофоров в зимний период.

КРАЖА ОБОРУДОВАНИЯ:

В наших системах солнечная станция имеет моноблочный вид. Металлический бокс служит креплением для солнечной панели. И размещается на самом верху опоры.

Расположение солнечной станции на высоте,

снижает риск воровства оборудования.

Как установить светофор Т7 на пешеходном переходе (инструкция)

Если вы никогда не имели дело с установкой солнечной станции. То мы подскажем, как правильно установить систему, не допустив ошибок.

*Инструкция по установке применяема только для автономных светофоров Т7 компании НПО «ПЕРЕХОД».

Обращаем ваше внимание, что аккумуляторная батарея подключается первой! Солнечная батарея никогда не должна быть подключена к контроллеру без подключенного аккумулятора. Несоблюдение этого правила может вывести контроллер из строя.

При монтаже солнечной станции необходимо закрутить фиксирующие болты солнечной станции, во избежание падения или повреждения компонентов станции, а так же получения травм обслуживающего персонала.

Где купить светофор Т7

Если вам необходимо приобрести светофор Т7 на солнечных батареях, то вы можете сделать заказ на нашем сайте. Для этого необходимо перейти в каталог. Мы условно поделили солнечные станции для светофоров и светильников по мощности и городам, поэтому вы с легкостью можете подобрать необходимую систему.

ДЛЯ ТЕХ, КТО НЕ ХОЧЕТ ЖДАТЬ:

Вы можете оставить заявку в форме ниже, или связаться с нами по телефону или электронной почте.

Источник

Светофор типа т7 что это такое

СМОТРИ ВИДЕО

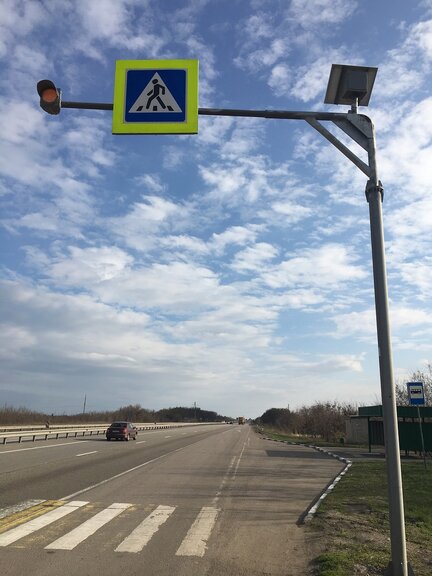

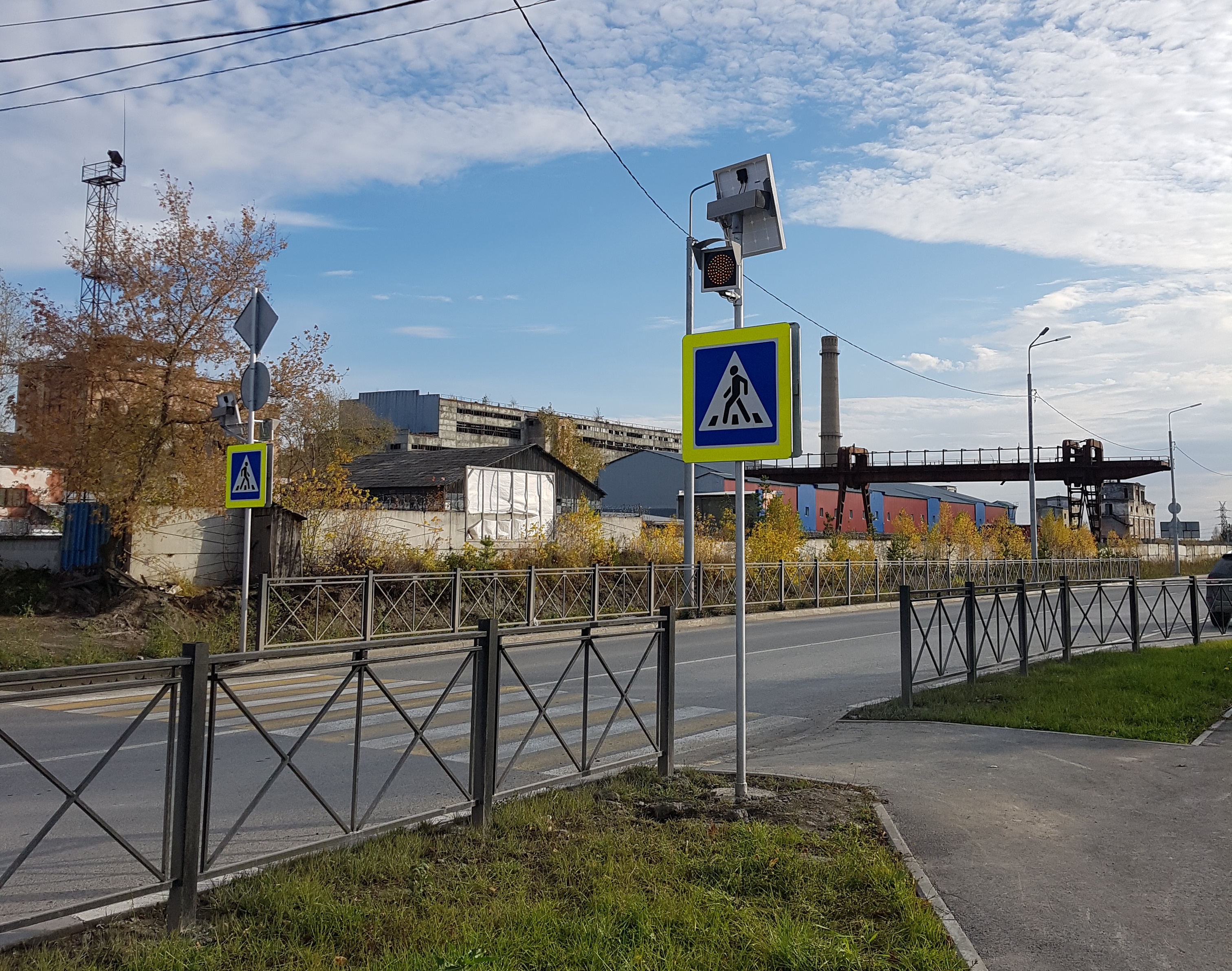

Автономный светофор Т7 способен повысить безопасность пешеходных нерегулируемых перекрестков. Своим миганием или свечением он предупреждает водителя о пешеходном переходе и необходимости скинуть скорость. Эффективно применяется и днем, и в ночное время суток. Применение его на нерегулируемых перекрестках, а также магистралях и иных участках дороги позволяет уменьшить количество ДТП.

Главным отличие и преимуществом конструкции светофора выступает его автономность. Состоит устройство из не скольких основных компонентов:

тонкой пластины со светящимися светодиодами;

разъемов для подключения солнечной батареи.

При необходимости устройство комплектуется дорожным знаком «Пешеходный переход» и опорой для установки. Если вы решите заказать светофор Т7, сможете оценить его компактность и стильный внешний вид. Благодаря тому, что кронштейн отличается подвижностью, установить солнечную батарею можно под правильным углом. В зимнее время она будет самостоятельно очищаться от снега, а летом пыль и грязь будут смывать дождем.

Контроллер не только позволяет подобрать оптимальный режим работы, но и контролирует работу аккумулятора, не допуская его полного разряда. Комплектацией предусмотрены все необходимые крепежи, которые значительно упрощают процесс установки.

Главным назначением светофора Т7 выступает предупреждение водителей о наличии пешеходного светофора. Он может быть установлен в таких местах:

на нерегулируемых перекрестках в черте города;

на пешеходных переходах в местах, отдаленных от электросетей;

на дорогах за пределами города;

возле школ и других учебных заведений для повышения бдительности водителей и обеспечения безопасности пешеходов.

Необходимость купить светофор Т7 возникает для неосвещенных участков дороги с пешеходным переходом, особенно в случае отдаленности электросетей.

Принцип и особенности работы

Особенностью работы светофора Т7 выступает его автономность. Он полностью работает самостоятельно и не требует участия человека. В зависимости от поставленных целей светодиоды могут светиться постоянно или мигать с регулярной частотой.

Электроснабжение для светофора обеспечивает солнечная батарея. Наличие надежного гелевого аккумулятора позволяет работать устройству не только дней и в солнечную погоду, но и ночью. 7 часов зарядки батареи позволяет в солнечные дни светофору работать до 240 часов. В пасмурные и дождливые дни длительность работы от одного заряда уменьшается до 5-6 суток.

Благодаря контроллеру, можно задать необходимый режим работы. Светофор может работать круглосуточно или в темное время суток. Также контроллер предупреждает полный разряд аккумулятора.

Вы можете заказать светофор Т7, чтобы оценить все его преимущества:

Минимальные затраты и выгодная цена. Установка светофора, питающегося от электросети, обычно обходится в 8-10 раз дешевле, нежели автономного устройства. Отпадает необходимость прокладки кабелей на длительное расстояние. Особенно актуально это утверждение для случаев установки светофора в отделенных местах и пределами города.

Быстрый монтаж. Из-за отсутствия необходимости рытья траншей и прокладки кабеля монтаж светофора обычно не занимает более 20-30 минут.

Компактность и современный вид. Устройство легко вписывается в вид современного города, сочетается с другими технологическими решениями.

Длительная работа. От одного заряда светофор может непрерывно работать от 5 до 10 суток в зависимости от интенсивности солнечного света.

Отсутствие затрат на электроэнергию. Автономная работа устройства от солнечной работы позволяет существенно экономить на платежах за электроэнергию.

Отсутствие затрат на техническое обслуживание. Устройство не нуждается в периодических осмотрах и проведении ремонтных работ.

Надежность и долговечность. Гелиевые аккумуляторы, которые отвечают за электроснабжение светофора, могут прослужить до 10 лет. Рассчитаны на большое количество циклов заряда-разряда.

Неприхотливость. Могут использоваться при любых погодных условиях.

К тому же купить светофор Т7 вы можете по доступной цене. Высокое качество и надежность устройства подтверждено гарантией от производителя. Светофоры Т7 отлично справляются с основной функцией – обеспечивают безопасность пешеходных переходов, но при этом просты в установке и обслуживании, доступные по цене и позволяют экономить в будущем.

Чтобы повысить безопасность на нерегулируемых переходных переходах, лучшее решение приобрести автономный светофор Т7. Сочетание безопасности, надежности и длительного срока службы.

Компактность, удобство, оригинальность, без проводная система. Оригинальная система кронштейна установка как горизонтальная так и вертикальная.

Реальная гарантия 3 года на всю систему.

Непрерывная работа при полной зарядке более 480 часов (более 20-25 дней)

Технические характеристики автономного солнечного светофора марки Т.7-LT

Преимущества нашего солнечного светофора Т.7-LT

Установка пешеходного светофора Т.7 с питанием от электросети обходиться в среднем в 80-100 тыс. руб. Основная часть затрат приходится на прокладку и стоимость кабеля.
Но есть более эффективное решение: светодиодные светофоры на солнечных батареях. Установка одного нашего солнечного светофора Т.7-LT ​ обойдется всего лишь в 20-25 тыс. руб. (не более) Экономия средств по сравнению с традиционными светофорами с питанием от электросети в 5 раз!
Автономные солнечные светофоры марки Т.7-LT вобрали в себя самые современные технологии: светодиоды, солнечные батареи, эффективные аккумуляторы, микропроцессорные контроллеры. Установка светофора на солнечной батарее не требует устройства траншей, закупки кабеля, защиты кабеля, рекультивации траншей, подключения к электросети, оплаты за электроэнергию.

Простота монтажа и надежность

Автономные солнечные светофоры марки Т.7-LT просто устанавливается на опору знака «Пешеходный переход» или другой знак и сразу же начинает работать. Светофор будет работать автономно, без обслуживания в течение 8 лет. Светодиодные солнечные светофоры Т.7-LTдолговечны и обладают низким энергопотреблением, поэтому заряда аккумуляторной батареи хватает на трое суток без подпитки солнечным светом.
Установка светодиодных светофоров позволит с минимальными затратами обезопасить пешеходные переходы и тем самым сохранить здоровье и жизни людей.

Принцип работы.

Автономного солнечные светофоры марки Т.7-LT полностью автоматизированы и работают без участия человека. Мощная солнечная батарея заряжает аккумулятор в светлое время суток. Зарядка осуществляется даже в пасмурную погоду и в зимнее время года. Контроллер светофора имеет встроенные программы режима работы электропотребителей, в т.ч. подключения потребителя только в темное время суток. Контроллер не допускает полного разряда аккумуляторной батареи.
Преимущества:
Не требуют подключения к электрической сети и прокладки кабеля.
Не потребляют электрическую энергию от электросети.
Работают в автоматическом режиме, не требуют регулировки и обслуживания.
Мощная солнечная батарея, аккумулятор большой ёмкости и мультипрограммный контроллер обеспечивают надежную работу при любых условиях.
Не требуют затрат при эксплуатации.
Имеют низкую цену

Расчет систем автономного освещения и поставка оборудования производятся по запросу

Компактность, удобство, оригинальность, без проводная система.

Установка занимает не более 5-10 минут. Все детали располагаются в корпусе, а именно, аккумуляторная батарея, контроллер. Солнечная панель крепиться на корпусе, крепления вертикальные и горизонтальные.

Технические характеристики автономного солнечного светофора марки Т.7-LT

Количество LED / диаметр световой линзы/срок службы (не менее)

Солнечная панель /размер /срок службы (не менее)

Монокристаллическая 85Wt 330*330*180/ 18v/ 10 лет

Аккумулятор гелеый / срок службы (не менее)

Контроллер / срок службы (не менее)

Настраиваемый под заказ вкл. ночь выкл.день /вкл. полный день/ 3 года

Визуальная видимость (метр)

Частота мигания STROBE

Вес прибора в комплекте

На трубу,опору,горизонтально,вертикально, на подвес и т.д./диаметр опоры от 60мм до 150 мм

Источник

Светофор типа т7 что это такое

Светофоры Т.7 применяются, если не обеспечена видимость для остановки транспортного средства, движущегося со скоростью, разрешенной на предыдущем участке дороги перед перекрестком или пешеходным переходом.

Управление работой светофора осуществляется:

— при работе от сети 220В, мигающий режим светофоров (до четырех ПТ7.2) осуществляется одним блоком управления «Пульсар».

— при работе от солнечной панели, мигающий режим светофоров (до четырех ПТ7.2) осуществляется шкафом управления с аккумулятором

— при работе от сети 220В в ночное время суток, и работе от резервного источника питания — 12В в дневное время суток, мигающий режим светофоров (до четырех ПТ7.2) осуществляется шкафом управления с аккумулятором.

Технические характеристики

Габаритные размеры светофора

«Пульсар» и шкаф управления

ВПУ «Пульсар» обеспечивает мигание желтого сигнала светофора

Технические характеристики «Пульсар»

Шкаф управления ШУ 1.0

Шкаф управления обеспечивает :

— Оптимальный заряд аккумулятора от солнечной панели и(или) источника питания с учетом температурной компенсации.
— Максимальный ток заряда аккумулятора ограничен на уровне 4А.
— Непрерывный мониторинг баланса мощности полученной от солнечной панели и (или) источника питания.
— Оптимальный расход полученной энергии на световую сигнализацию и подогрев аккумулятора, с целью исключения разряда аккумулятора не ниже 60% емкости.
— Регулирование яркостью световой сигнализации в зависимости от баланса энергии аккумулятора и освещенности окружающей среды.
— Регулирование расхода энергии с изменением скважности мигания при работе системы только от солнечной панели, т. е. при отсутствии сетевого питания

220 В,50 Гц.
— Измерение внешней температуры.

Источник

Светофоры Т7 с автономным освещением

ООО «Знак-Трейд СПб» предлагает по оптимальной цене в регионе светофоры Т7 с автономным источником питания. Гарантируем высокое качество, предоставляем услуги доставки и установки изделия.

Светофоры типа Т7 с автономной системой питания и освещения являются эффективным средством поддержания безопасности автомобильного и пешеходного движения на нерегулируемых переходах. Представляют собой комплекс индикации мест повышенной опасности с применением в качестве источника питания солнечной батареи. Наряду с другими элементами (лежачие полицейские, шумовые полосы и т. д.) данные средства безопасности значительно сокращают процент ДТП на конкретном участке.

Используется три основных вида светофоров Т7:

Комплексы также могут иметь дополнительные опции и модули, такие как система обогрева, удаленный мониторинг через GSM-каналы связи и другие.

Стоимость светофоров

Технические характеристики светофора Т7 с автономным освещением

Производство и применение данных средств безопасности движения на пешеходных переходах и нерегулируемых перекрестках регламентируется ГОСТами:

Импульсный режим работы устройства привлекает внимание водителей автотранспортных средств к опасному участку дороги.

У нас можно купить светофоры Т7 с автономным источником питания по самым выгодным ценам в СПб. Кроме того, мы предлагаем услуги монтажа устройства под ключ и гарантийное обслуживание.
