Блок питания сверху или снизу что лучше

3) коричневое и серое комплектующие (проц и видеокарта)

как я понимаю верхнее расположение предпочтительнее ( горячий воздух просто выводиться наружу и поднимается вверх )

или что то не так что то не учел?

когда блок снизу он тянет холодный воздух в себя, когда сверху он тянет в себя горячий воздух из корпуса.

Ништяк у тебя горячивый воздух вниз идет

Бери корпус с нижним БП.

1. Все провода лишние не будут свешиваться сверху и мешать.

2. Удобнее устанавливать и менять видеокарту и т.д.

3. Летом горячий воздух из корпуса не будет перегревать БП.

Конкретно в этот корпус БП ставится внизу.

У корпуса с нижним расположением БП, часто сверху ставится большой вентилятор 18 см, на вытяжку. Вообще всё холодное. У меня такой корпус.

блок питания засасывает горячий воздух и выводит его наружу при верхнем расположение

при нижнем бп охлаждает лишь себя

в 21 веке эти нюансы уже не имеют значения.

У меня core-i7 и игровая видяшка расположены в напрочь глухом аллюминиевом корпусе, который к тому же очень тесный внутри (гугланите Luxa2). Там один маленький и маломощный 90-мм вентиллятор на вдув для всей системы. Нормально пашет уже 5 лет.

Поэтому не заморачивайтесь.

Cube, ясно, наморочичишся с ним, но в конце будет круто. Вниз, ясен красен, потом вверх кабели. И не слушай ты «советчиков», иногда продувать и все

А чой-то ты проц коричневым обозначил?

Не заморачивайся, современные блоки питания имеют высокую эффективность, и тепла вырабатывают по минимуму. К тому же БП теплый воздух выбрасывает вне корпуса. Так что его влияние на общий тепловой баланс несущественно

Вообще без разницы, но нижний просто удобнее.

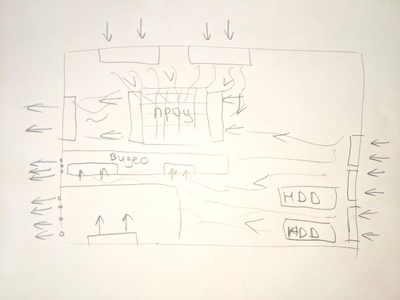

Входы спереди, снизу и сверху.

Выходы с блока питания, видеокарты и одного кулера сзади

Кулер в основном с проца гонит. Попозже нарисую

А какая разница где там БП стоит?

Верхнее расположение предпочтительнее, вдруг потоп случится.

ID десять Т

Ну ладно-ладно, не i7-2600, а Xeon E3-1240v2

Как научиться открывать шампанское

Начало 90-х. Небольшая компьютерная фирма. Ремонтируем всё, что под руку попадается. Вызов в ЗАГС, который от нас в пяти минутах ходьбы. Очень симпатичная заведующая попросила комп посмотреть. 486DX, как сейчас помню, Norton Commander для DOS, своя загсовская программа. Пришлось разбираться. Сел за комп, восстановил программу, заархивировал данные. В процессе перезнакомился. Помимо заведующей, три молодых девушки, чаем напоили, угостили печенюшками с конфетками. Закончил часов в пять, собрался уходить. Зашел в зал торжеств, предупредить, что ухожу, а там накрыт стол. Мне в руки сунули бутылку шампанского, попросили открыть. Праздновали мы ремонт компа часов до десяти. Выпили тогда, ну очень неплохо. В процессе употребления, мне показали, куда ходить за шампанским. В архиве стояло ещё бутылок пятьдесят. Я ещё поразился такому количеству, заведующая сказала, что каждая свадьба дарит две-три бутылки. Разошлись довольные друг другом, можно сказать, сотрудничество удалось. Через неделю, в пятницу вечером зашла менеджер сказала, что с ЗАГСа звонили, попросили передать, чтобы я зашел, что опять та же проблема с компьютером. Прихожу, здороваюсь, меня без слов в зал. Дежа вю. Тот же зал, те же лица, у меня в руках снова бутылка шампанского. Даже любая обезьяна научится открывать шампанское, если обслуживать ЗАГС в течении пяти лет.

ПК 2021

Вроде плохо судить по себе, но подогнали бы мне в детстве такое, я бы денно и ночно сидел, изучал его функционал и возможности.
Ноль инициативы, у меня все.

Проблема с компьютером

Всем привет! Очень надеюсь на вашу помощь. Пишу сюда в первый раз. Компьютер покупался в 2015ом году в ДНС. До лета 2020го года проблем не было. Летом компьютер начал зависать намертво. Никаких взаимосвязей не обнаружил. Зависает в играх и даже просто в браузере при просмотре видео. Термопасту недавно менял. Полностью перебрал компьютер, никаких видимых дифектов не обнаружил

Видеокарта gtx750ti. Запускал стресс тест минут на 20, не завис. Температура была хорошая 67-68 градусов.
Систему полностью снёс, это ничего не дало.
оперативную память ластиком почистил, в разные слоты вставлял.
Процессор AMD Fx(tm)-4300
Система находится на ssd диске. Но я ставил систему и на жёсткий диск, проблема не ушла.
Блок питания KCAS-600W 80Plus bronze
Оперативная память DDR3 1333 8Gb
Я очень надеюсь на вашу помощь!

Выживаем как можем

Мама, я лох

Вспоминая работу в компьютерном магазине. Часть 3

Сказ о крутом сборщике.

Акт 2. Почти половой, ибо собранный компьютер был на полу квартиры )))))

После того случая с клеем вместо термопасты прошло какое-то продолжительное время. Год или полтора. Уже и позабыли тот случай. Напарник мой уехал на ПМЖ в Россию. Обычная работа. Постоянный клиент так и ходит. что-то покупает.

И вот приходит он и говорит:

— Сын просит новый компьютер. Учится в России в университете. Ему нужна хорошая машина. Именно комп, а не ноут. Сможешь подобрать мне конфигурацию? Он типа вот тут написал, чтобы он хотел.

Протягивает мне листик бумаги, где написаны хотелки по железу.

Ну смотрю: материнка Асус, такой-то чипсет. Мать отличная, но именно такой нет, но есть полный аналог от Гигабайта. По тестам друг от друга слабо отличаются. И причем подешевле. Предлагаю замену. Поясняю почему. Соглашается. Далее подбираем процессор, память, видеокарту. Выбираем вместе корпус: с индикацией температуры и все такое. Как обычно спрашиваю:

— Нет не надо. Я сыну дам бумажку. Он сам придет поговорит

Через пару дней приходит молодой человек. Со знакомой бумажкой. Знакомимся. Поясняю что и как. Соглашается. Собираю комплектуху. Предлагаю быстро комп собрать. Отказывается. Ну ок. Собираю ему коробки и при этом делаю акцент на пакете с крепежом для корпуса:

— Вот! Я его прямо корпус закину через отверстие для заднего кулера. Смотри не потеряй.

— Да, я знаю. Я умею компы собирать. Опыт есть.

Где-то я такое уже слышал. Что-то такое как-то было. Эээх память моя старческая. Ну почему я не убедил человека.

Часов в 9 вечера звонок на мобилу:

— У нас что-то компьютер не запускается. Можете приехать. Не обижу. Напою, накормлю. С дочкой-красавицей спать уложу.

Ну раз с дочкой-красавицей грех отказываться. Иду в гости.

Ладно думаю. Потом разберемся. Сейчас надо что-то делать.

— Ты стойки то ставил?

— Какие стойки? Зачем стойки? Я их не нашел.

— Да как не нашел. Иди смотри в коробке.

— Да я стоек не видел. Я вот только вот этот пакетик там нашел.

При этих словах подает мне пакет с крепежом.

Достаю стойку, показываю:

Делает удивительные глаза:

— Неужели стойка. А я не знал

(И про тебя твой папа говорит что-ты крутой сборщик железа)

Перекручиваю все (хорошо хоть не сильно резьбу попортил). Подключаю.

В этот момент приходит мама отпрыска:

— Ну что, на сколько денег он попал?

После чего снова приглашают за стол. Оплачивают вызов по нормальному тарифу и на мой вопрос: «А это он собирал тот комп вашей мамы, то есть его бабушки?» получаю утвердительный ответ.

И сразу все становится понятно ))))

PS С дочкой красавицей история была другая

SSD half drive

Это называется SSD half drive. В магазинах такого нет. Обычный не влезает по размерам. В интернет- магазинах цена какая то космическая. За 128 Гб около 7 тысяч хотят. Но! Если разобрать обычный бюджетный ssd за 1500 внути он. Ssd half drive

Может кому пригодится и убережёт от потери времени и денег

Разбираешься, значит настраивай)

Добрый вечер! На фоне поста про не видящий камеры видеорегистратор » Неадекват с авито » вспомнился мне один чем то похожий звонок с Авито ).

— Ты мне компьютер продавал неделю назад?

— ну у тебя же висит объявление о продаже компьютера, ты же Павел? Верно?

— Ладно, проехали. Скажи лучше как пароль поставить, жена достала компьютер включать пока я на работе.

— пароль ставится в настройках учётной записи.

— слушай, вижу ты разбираешься, приедь настрой сейчас, пока я дома.

Далее я сказал что вы обратились не по адресу, и прервал разговор.

В дополнении к посту о компьютерном мастере

Некоторые Пикабушники, увидев пост о резюме сервисного инженера, удивились тому, что этот крендель обещает выбивать средний чек в размере от 10000 до 14000 рублей.

Но как это ни печально, в этом нет ничего удивительного. И думаю многие из Вас уже слышали о так называемых мастерах компьютерного дела.

Но к сожалению моим соседям-пенсионерам пришлось с этим столкнуться лично, когда купили ноутбук своему внуку на десятилетие.

И вот мастер пришел.

ЗА ЭТО ОНИ БЫЛИ ОСОБО БЛАГОДАРНЫ.

Казалось бы все. Но нет. Ведь компьютеру обязательно нужна защита.

Вдруг внук плохие картинки увидит.

А тут еще выяснилось, что внук в компьютер хочет играть. Тут программы нужны.

Мастер видя замешательство пенсионеров В ПОДАРОК настроил им бесплатно интернет.

Друг в беде не бросит

У меня друг в компах разбирается, он мне сам термопасту поменяет ©

Куллер закреплен но со смещением. На Амдшных креплениях 3 крюка, закрепили не на центральный а на боковой!

IT-шный шшит случается

Есть у меня знакомый, имеющий цех по производству нечто большого и тяжелого. Звонит недавно с просьбой, посмотреть компьютер стоящий в этом цеху. Мол, глючит, работать невозможно! Ну, что-ж, дело знакомое, привозит, смотрим… Одноядерный семтрон 3000+ 512 мегабайт оперативки DDR I сбоящей, винт 160 стучит головками и немногим не кашляет. На материнской плате куча вздувшихся конденсаторов и блок питания на 250 ватт, выдающий в биосе 11,6 вольт. Пациента я приговорил на свалку, каюсь.

Знакомый привозит другой комп. Мол, давно купил в «Сеть техники» домой, да он как то больше стоял чем работал. Запускаю, смотрю. AMD FX 8120, 8 гигабайт оперативки, терабайтный винт, видеокарта 660TI. Неплохая, в целом, машинка была! Скидываю боковую крышку, оценить на предмет загажённости. А там как начали вылазить приколы сборки «Сеть Техники»! Оперативка стоит 1066 частоты (а для амдшных камней частота оперативной памяти важна) производитель неизвестен, чипы без маркировки. Материнка асрок, самая бюджетная. По цепям питания процессора выдает максимум 100 ватт, а этот проц потребляет 125 ватт. Из 8 ядер работают всего 2 на частоте 1,4 гигагерца, вместо базовых 3,1. Блок питания велтон на 350 ватт. Куллер стоит простенький, как раз по максимальному теплораспределению в 125 ватт. Т.Е чуть чуть немного пыли на нем, и он уже не справляется.

Источник

Верхнее расположение нового БП

Работа с окнами (расположение окон каскадом,расположение окон вертикально,расположение окон)
не работает private void расположениеОконКаскадомToolStripMenuItem_Click(object sender, EventArgs.

Верхнее меню
Дорогие Форумчане! Спасите «чайника»! После каких-то манипуляций с сайтом, моё верхнее меню с.

Верхнее Меню
Народ, плиз, подскажите как закрепить открытое верхнее меню Powerpoint 2016 г.? Надоело его.

Верхнее меню
Здравствуйте! Подскажите, пожалуйста, как мне исправить верхнее меню? с левым и правым меню и.

Kumehtar, имеется ввиду что буду охлаждать блоком питания phenom или что такой горячий блок питания можно охладить феном (типа для волос)?))

Добавлено через 8 минут
Evg, так я не новую систему собираю. Я просто беру видеокарту из новинок а для неё нужен блок питания на не менее чем на 500-600W. Приличный корпус обойдётся больше или равно стоимости блока, да и не нужен мне новый корпус для старого пк. Наверянка у кого-то стоял или стоит и поныне такой блок питания с нижним забором воздуха наверху. Не думаю что это расположение будет так уж опасно но получить какие-то ответы людей реально сталкивавшихся с подобным расположением, или сидящим на такой системе хотелось бы услышать. Что лучше иметь системник с нижним расположением и так очевидно. Вопрос в том настолько чревато его не иметь.

Источник

какой лучшее расположение блока питания

Как правильно расположить блок питания вентилятором вверх или вниз?

Блок, или источник питания. Как расположить вентилятор вверх или вниз? Это тема больших споров, а также один из самых часто задаваемых вопросов многих пользователей при создании своего нового компьютера. Новички в сборке пк или даже некоторые опытные пользователи часто путаются в том, как им следует держать вентиляторы в положении вверх или вниз. Итак, раскроем завесу тайны и очистим все ваши сомнения относительно нее, принимая во внимание все возможные факторы и условия.

Блок питания является одним из наиболее важных компонентов ПК, поскольку он считается единственным компонентом, который обеспечивает питание всех внутренних компонентов вашего компьютера, включая процессор, материнскую плату, жесткий диск, SSD, видеркарту, вентиляторы корпуса и т.д. нагревается во время нагрузки и для этого он оснащен вентилятором для охлаждения. Да, есть несколько безвентиляторных блоков питания, но они довольно дорогие и не так популярны.

Почти все современные стандартные блоки питания ATX поставляются с 120-мм вентилятором, который устанавливается сверху или снизу. Этот кулер работает как впускной вентилятор для блока питания, который всасывает воздух и подает его на компоненты внутри источника питания, откуда он выходит из задних отверстий блока питания. Вы можете видеть воздушный поток блока питания на диаграмме, приведенной далее.

Очень важно правильно установить блок питания или ориентацию, потому что, если вы сделаете это неправильно, вы можете ограничить поток воздуха блока питания, и это может привести к повреждению силовой платы блока, а также к некоторым другим компонентам. Итак, здесь я собираюсь рассказать вам о том, как правильно установить блок питания и должна ли сторона вентилятора оставаться вверх или вниз, в зависимости от различных условий и типов корпусов компьютера.

Типы корпусов компьютера для блока питания

Есть только два положения, в которых корпус компьютера позволяет установить блок питания, который находится либо сверху, либо снизу.

Корпус блока питания для ПК снизу

С нижними отверстиями

Большинство современных компьютерных корпусов имеют конструкцию блока питания снизу. Почти все эти корпуса для ПК имеют вентиляционные отверстия в нижней части, где устанавливается блок питания, и в большинстве из них на вентиляционных отверстиях установлен пылевой фильтр для предотвращения попадания пыли на вентилятор и компоненты блока питания. Итак, если у вас есть такое положение, то кулер блока питания должен быть направлен вниз. Это позволяет вентилятору всасывать воздух снизу, и выводить теплый воздух с задней стороны. Вы можете ясно видеть это на изображении ниже.

Я настоятельно советую не держать вентилятор источника питания вверх, если у вас есть корпус с вентиляционными отверстиями и воздушным фильтром, установленным снизу. Это связано с тем, что если держать вентилятор включенным, то эффективность охлаждения блока питания будет ухудшена, поскольку вентилятор будет всасывать горячий воздух, который находится внутри корпуса, вместо холодного воздуха и подавать его на компоненты блока питания.

Кроме того, блок питания будет накапливать больше пыли из-за отсутствия фильтра на кулере, а также существует риск попадания чего-либо внутрь блока питания через решетку вентилятора, что может привести к серьезному повреждению вашего устройства. В пользовательской системе с водяным охлаждением, вы не хотите держать вентилятор включенным, потому что, если жидкость каким-либо образом протечет и случайно попадет внутрь устройства, то ваш блок обязательно сгорит.

Без нижних отверстий

Если в вашем корпусе нет нижних вентиляционных отверстий, а вместо него сплошная панель, то вам нужно расположить кулер вверх. Это единственный способ установить устройство питания в этих случаях. Тем не менее, я не думаю, что есть много подобных случаев, но если они есть, то вам следует в первую очередь избегать их покупки, а лучше выбрать новый корпус для компьютера с нижними вентиляционными отверстиями и воздушным фильтром для вашего блока.

С кожухом блока питания

Некоторые компьютерные корпуса поставляются с кожухом или крышкой источника питания, которая служит дополнительной защитой для устройства, а также для дисков, установленных снизу. Кожух устройства питания представляет собой сплошную металлическую крышку без вентиляционных отверстий (в основном), поэтому в таких случаях положение вентилятора должно оставаться только вниз независимо от чего-либо. Некоторые кожухи поставляются с верхними вентиляционными отверстиями, которые могут позволить вам расположить вентилятор вверх, но если имеются нижние вентиляционные отверстия, то лучше держать вентилятор только в нижнем положении, если в нижней части нет вентиляционных отверстий для вентилятора БП.

Держите его на плоской поверхности

Всегда держите ваш шкаф на твердой плоской поверхности и никогда на неровных, мягких и мягких поверхностях, потому что неровные и мягкие поверхности ограничат поток воздуха к вентилятору устройства и, следовательно, к самому источнику питания. Кроме того, если корпус компьютера имеет короткие ножки, вы должны держать его поднятым, предоставляя какую-либо упаковку или опору под нижние ножки или подставки, чтобы источник питания мог иметь достаточный объем воздушного потока.

Избегайте размещения системного корпуса на ковре

Никогда не кладите корпус компьютера на ковер, если вентилятор источника питания снизу установлен вниз. Ковровое покрытие блокирует поток воздуха к блоку питания, и в худшем случае, если у вас не установлен фильтр вентилятора, небольшие частицы волокна с ковра могут осесть в вашем устройстве питания, а также могут засорить вентилятор. Кроме того, эти волокна для ковров очень сухие и имеют статическую природу и могут загореться внутри вашего устройства, что может привести к серьезному повреждению, а также других компонентов компьютера, если не повезет. Таким образом, чтобы решить эту проблему, вы можете использовать деревянную доску или фанерный вырез для размещения корпуса компьютера или установить питание таким образом, чтобы вентилятор был направлен вверх.

Корпус для ПК с верхним креплением

Компьютерные корпуса с установленным сверху источником питания в наши дни очень редки, но они существуют. Как правило, вы можете найти несколько корпусов серии mini-tower, OEM-корпусов и более дешевых корпусов с верхним расположением питания. В корпусах такого типа для компьютеров положение вентилятора должно быть ограничено только потому, что они обычно не имеют вентиляционных отверстий на верхней панели, но если в вашем корпусе есть верхние вентиляционные отверстия, то вы можете сохранить положение вентилятора в направлении вверх для лучшего воздушного потока и охлаждения. В некоторых из этих случаев также может быть установлен верхний кожух устройства питания (очень редко), поэтому необходимо соответствующим образом настроить вентилятор в направлении вентиляционных отверстий.

Какое расположение БП в системнике лучше, верхнее или нижнее? И почему?

Я же тебе написал, что снизу хорошо. БП не будет тянуть теплый или горячий воздух от кулера процессора.

В БП стоит кулер для охлаждения железок блока питания, а не вытяжки горячего воздуха из корпуса, ну вы народ пиндец просто.

Вержнее. Наиболее нагревающийся узел. А как все знают, горячий воздух поднимается вверх.. Поэтому и будет правильно выдуваться.
Да не про обдув корпуса, а самого БП. На корпус, как видим еще желательно пару, а с учетом, если кулер в БП снизу на продув-все согласуется!!)) )

P.S Для бесспорно хорошей работы можно все комплектующие привентить к доске. Охлаждение получися устроить без карлсонов. P.P.S Слишком задел вопрос. Я этим дело занимаюсь давно.

Верхнее, потому что менее длинные кабели подойдут, и корпуса дешевле, обычно, плюс БП помогает горячий воздух выдувать.
Нижнее, потому что БП холодным воздухом продувается и меньше греется и шум снизу меньше.

Итого: выбирать корпус советую исходя из других принципов.

затем что снизу блок питания будет брать воздух ХОЛОДНЫЙ из под корпуса
а с верху из корпуса нагретый будет отводить ОБЫЧНЫЙ 80-120 вентилятор
.
.
хотя на деле не имет значения где стоит блок питания если подача воздуха организована верна

.
на счёт длины проводов. все новые блоки имеют достаточную длинну
на древность в продаже можно найти переходники (удленители)

Системный блок: БП вверху или внизу? (страница 2)

Датчики 1-5 измеряют разность между температурой измеряемых точек и воздуха вне системного блока. Датчик номер 6 показывает температуру печатной платы, он находится где-то в недрах материнской платы, предположительно около верхнего разъема PCI, и его показания особого смысла не несут.

* Все датчики, кроме этой позиции, показывают перегрев к температуре окружающего воздуха вне системного блока.
** Дополнительно сняты заглушки свободных плат расширения.

реклама

Нижнее расположение блока питания, меняется ориентация его входного отверстия вверх или вниз, и дополнительная перфорация внизу корпуса. Корпусные вентиляторы работали со скоростью вращения 1000 об/мин.

* Закрыт приток воздуха к вентилятору БП (довольно глупый режим).

Анализ результатов

Если просто бросить взгляд на последний столбец таблицы первого теста, то невольно приходит мысль о неэффективности размещения блока питания внизу – ‘в среднем’ температура стала больше, а сам блок питания как был горячим, так и остался. Но это беглый взгляд, давайте копнем глубже, и смысл в этом определенно присутствует.

Он установлен на материнской плате и находится левее PCI разъемов, а потому отражает температуру в этой зоне. Пока заглушки установлены, его показания мало зависят от варианта установки блока питания. Если же их снять, то это обеспечит приток прохладного воздуха и температура снизится… но только для случая с блоком питания вверху. При его нижнем расположении, через открытые щели плат расширения в корпус будет проникать вовсе не прохладный воздух, что сразу отразилось на результате – 56 градусов вместо 51.

Впрочем, если сравнить изменение показаний этого датчика со всеми остальными, то станет понятна бесполезность использования программного мониторинга для получения адекватных результатов замеров. Ну, сами посудите – при удалении заглушек этот датчик показал уменьшение температуры на 6 градусов, а другие датчики зафиксировали изменения только на 0.5-1 градус.

Датчики 1-5 показывают разность температур с окружающей средой, отсюда такие ‘маленькие’ цифры. Если хотите абсолютных величин, то прибавьте ту температуру воздуха, что и у вас в комнате. Положим, это 27 градусов. Значит, показания датчика ‘16 градусов’ следует понимать как 16+27=43 градуса, а это уже воспринимается как ‘довольно тепло’.

реклама

Датчик номер 1, набор микросхем nForce4.

Его особенность в том, что прямо под ним находится эмулятор видеокарты, нагревательный элемент. Когда блок питания внизу, то он хоть и немного, но отбирает тепло от ‘видеокарты’ и несколько улучшает перемешивание воздушной массы в этой зоне. Довольно странно, что наибольший эффект получается при большей скорости вращения корпусных вентиляторов.

Датчик номер 2, системная память.

Для случая размещения блока питания внизу, это место показывало явное ухудшение охлаждения. Причин несколько.

Во-первых, при размещении блока питания внизу, сама системная плата ’поднимается’ к верху корпуса. Это еще ничего, но нагретый воздух собирается вверху, при отсутствии активного перемешивания верхняя часть системной платы оказывается более теплой. Полученные измерения подтверждают эту предпосылку – при увеличении скорости вращения корпусных вентиляторов температура системной памяти снижается.

Во-вторых, когда блок питания установлен вверху, то он немного захватывает зону системной памяти. Точнее не так, его вентилятор ближе к памяти, а потому он немного забирает нагретый воздух из тепловой зоны над памятью, что немного снижает ее температуру. Системная память выделяет мало тепла, но она совсем не обдувается, поэтому и такая чувствительность даже к малейшему обдуву (отбору теплого воздуха).

Датчик номер 3, радиатор процессора.

Тут все просто и никаких разночтений. Когда блок питания вверху, то он работает в паре с корпусным вентилятором, что обеспечивает лучшее охлаждение. При переносе блока питания вниз сразу получается ухудшение на 2-3 градуса. В качестве оправдания напомню, что в корпуса с расположением блока питания вниз, довольно часто предусмотрено место или уже установлены два корпусных вентилятора на выдув. Один на обычное место и еще один (дополнительный) туда, где в стандартном варианте находился бы блок питания.

Датчик номер 5 (четвертый пока пропустим), вытяжной корпусной вентилятор.

Чем меньше его обороты, тем выше температура выходного потока. Когда блок питания вверху, то он помогает корпусному вентилятору, особенно на низкой скорости вращения последнего.

Датчик номер 4, температура воздушного потока из блока питания.

Ну вот, дошли до самого интересного. Блок питания ставят вниз только из того соображения, чтобы не нагревать его теплом от видеокарты и процессора. Провели тест и оказалось, что от места расположения температура блока питания не меняется? Ну, сами посудите – из таблицы видно, что разница между обоими вариантами установки составляет 1-2 градуса. Смысла нет! … Не совсем. В цифрах ошибки нет, все дело в отсутствии еще одной характеристики. Увы, но пока я не могу измерить скорость вращения вентилятора в блоке питания. Надеюсь, пробел будет устранен, но пока придется поверить мне “на слово”.

Когда блок питания был установлен в штатном варианте, сверху, то сила потока воздуха из него примерно равнялась потоку из корпусного вентилятора на 1500 об/мин. При установке вниз из блока питания выходило едва ощутимое дуновение. Даже больше, в первые несколько минут вентилятор на нем почти не вращался. По мере разогрева системного блока поток из БП стал более ощутим, но все равно он был несоизмеримо меньше варианта установки сверху.

Этой ‘глупости’ есть вполне обычное объяснение. Дело в том, что современные блоки питания регулируют скорость вращения своего вентилятора в зависимости от температуры в контрольной точке, которая, обычно, располагается на радиаторе выпрямительных диодов. Суть идеи в том, что чем больше нагрузка на блок питания, тем больше нагреваются выпрямительные диоды и тем энергичнее крутится вентилятор.

Но если нагрузка не очень большая (300 Вт для блока питания ‘550 Вт’ – это немного), то радиатор выпрямительных диодов нагревается недостаточно сильно и вентилятор вращается медленно. Вообще-то, есть два типа регуляторов – одни останавливают вентилятор при температуре ниже пороговой, как тестовый блок питания ( FSP550-80GLN ), а есть и такие, которые просто снижают скорость вращения до минимума, но продолжают крутиться. Последний вариант больше подходит для размещения вниз.

реклама

Ну хорошо, вентилятор в блоке питания вращается слабо, но почему же воздух из него нагрет столь сильно? Над блоком питания стоит эмулятор видеокарты, который нагревает воздух. По идее, этот воздух должен подниматься вверх и удаляться из корпуса верхним корпусным вентилятором, к тому же есть экран из видеоплаты PCI. Да, все так, но относительно высокая скорость прокачки воздуха через системный блок не позволяет нагретому воздуху спокойно подниматься вверх. Происходит перемешивание и вся область вокруг ‘видеокарты’ получает примерно равную температуру, в том числе и под ‘ней’. Далее воздух с повышенной температурой попадает в блок питания и выходит наружу. Вот так и получается – хоть блок питания поставили вниз, но температура воздуха из него осталась высокой.

Второй тест позволяет оценить чувствительность системы охлаждения к источнику охлаждающего воздуха блока питания и влияние дополнительного притока воздуха с низа корпуса, от перфорации в дне.

Когда блок питания для охлаждения берет воздух из корпуса, то его температура существенно больше, чем при использовании внешнего притока. На производительности общего охлаждения это сказывается, но как-то вяло. Здесь эффективнее оказывается простая перфорация в дне корпуса.

Последний вариант установки питания, во втором тесте, при своей глупости принес некоторую полезную информацию. В этом случае БП был установлен окном вентилятора вниз, но дно в корпусе системного блока осталось закрытым. Между блоком питания и дном остался небольшой промежуток, вот через эту щель и забирался воздух для охлаждения. Фактически, получился вариант установки типа ‘1’ с притоком воздуха из корпуса, но место забора ниже и теплая зона от ‘видеокарты’ (нагревательного элемента) дополнительно экранировалась корпусом самого блока питания.

В результате получилось что-то среднее между обоими вариантами ориентации блока питания, 8 градусов. Напомню, ‘нормальная’ установка окном вентилятора вверх или вниз давали 13.5 и 4.3 градуса соответственно. Довольно трудно придумать практическое применение такого решения. Разве что, при большой запыленности в помещении и обязательном применении фильтра на втяжном корпусном вентиляторе.

реклама

Заключение

С точки зрения системы охлаждения все ясно – размещение блока питания снизу позволяет ‘сделать’ его холоднее и тише. Что до общего охлаждения, то при такой компоновке на корпусные вентиляторы возлагается полная нагрузка по удалению нагретого воздуха. Когда блок питания находился вверху, то он работал в паре с верхним корпусным вытяжным вентилятором и брал часть нагрузки на себя. Поставили блок питания вниз – придется усилить выдув. Обычно в системных блоках с нижним расположением БП предусматривают установку двух вытяжных вениляторов в верхней части корпуса. Что касается перфорации в дне, то у такого решения не обнаружено недостатков. Поэтому, если в корпусе всё дно из дырок, это только на пользу.

Есть еще один момент, который может склонить чашу весов к переносу блока питания вниз. Современные процессорные кулеры не просто большие, а очень большие. Понятно, что в маленьком объеме мощность четырех- или шестиядерного процессоров не рассеять, поэтому надо рассчитывать на наихудший вариант. Например, в моем личном компьютере на Core 2 Quad получилась такая компоновка:

Обратите внимание, радиатор находится рядом с заборным окном блока питания. Ну и как это будет работать, если потоки в радиаторе движутся а-бы-как? Замечено, что вентилятор начинает издавать повышенный шум, если препятствие находится прямо перед ним. Попробуйте как-нибудь взять его и поднести ладонь перед ним и за ним (по направлению потока воздуха). Если поднести руку ‘после’, то уровень шума практически не меняется, а ‘перед’? Увы. Это означает, что в моей компоновке я получил больший уровень шума ‘просто так’. А что делать, если варианты отсутствуют.

реклама

И еще один момент. Не столь существенный, но тоже интересный. Обратите внимание на связки проводов из блока питания для первого и второго вариантов. Если блок питания вверху, то кабели питания идут там же, образуя кучу. При размещении блока питания внизу, эти кабели захламляют дно и не бросаются в глаза. Понятно, что их можно красиво обвязать или убрать в поддон, но это надо еще сделать, да и оперативность смены аппаратуры теряется.

Как правильно установить блок питания

Содержание

Содержание

За последнее десятилетие на рынке появилось много разнообразных блоков питания с активной, полупассивной и пассивной системами охлаждения. Давайте разберемся, как лучше установить блок питания в зависимости от его системы охлаждения и чем грозит его неправильная установка.

Установка блока питания в недавнем прошлом

Раньше у пользователей не было особого выбора при установке блока питания в корпус. Ведь в 90-е и нулевые годы на рынке царили стандарты форм-фактора AT и ATX, при которых блок питания, как правило, устанавливался в верхней части корпуса. БП еще и принимал активное участие в охлаждении компьютерных комплектующих, прокачивая нагретый воздух из около процессорного пространства сквозь себя.

Пока тепловыделение процессоров и видеокарт составляло 30–50 ватт, никаких проблем не возникало. Однако температурный режим в корпусе и в блоке питанияс рос вместе с тепловыделением компонентов системы. Поэтому компания Intel в 2004 году предложила стандарт BTX, призванный улучшить качество охлаждения в системном блоке, но массовым он так и не стал.

Однако стали меняться корпуса и сами блоки питания. Все чаще стали использоваться вентиляторы диаметром 120–140 мм, став практически стандартом в охлаждении БП. Постепенно и место посадки блока питания переехало в самое холодное место корпуса — вниз.

Популярный корпус Cooler Master 690 II Advanced, 2010 год.

Блоки питания наращивали мощность с каждым годом. Если в начале 2000-х годов реальная мощность массовых блоков питания составляла 150–200 ватт, то к началу 2010-х мощность повысилась до реальных 300–450 ватт, которые маркировались как 450–600 ваттные модели. Появлялись и блоки питания с пассивной системой охлаждения. Для стандартых ATX-корпусов производители обычно выносили систему охлаждения за его пределы, например как у Thermaltake Silent Purepower Fanless Heatpipe Cooling.

Корпуса с нижним расположением блока питания позволили более эффективно охлаждать сам БП. Поэтому модели с полупассивной и пассивной системами охлаждения обрели популярность.

Теперь перед пользователем, собирающим компьютер, возникают вопросы — как ставить блок питания? Вентилятором вверх или вниз? А если он совсем без вентилятора — с пассивной системой охлаждения? Давайте разберемся.

Чем опасен нагрев блока питания

Для начала стоит понять, чем опасен нагрев блока питания. Если открыть типичный БП, мы увидим целую россыпь конденсаторов. От них напрямую зависит стабильность и качество питания компьютера. Рассчитаны конденсаторы на довольно высокие температуры, в районе 85–105 градусов.

Однако со временем, под воздействием высоких температур и с ухудшающимся из-за запыленности охлаждением конденсаторы деградируют. Иногда просто «высыхают» — теряют электролит, иногда вздуваются и даже лопаются, а электролит вытекает. Деградация конденсаторов в цепи дежурного питания может вызвать проблемы с включением, а потом и подачу тока с напряжением выше 5 вольт, что гарантированно испортит материнскую плату.

Деградация фильтрующих конденсаторов в цепи питания 12 вольт вообще вызовет резкий рост пульсаций напряжения. Это выведет из строя другие конденсаторы: в цепях питания видеокарты и материнской платы.

Производители зачастую экономят на качестве конденсаторов, особенно в недорогих моделях, поэтому к вопросу охлаждения блока питания стоит подходить крайне серьезно. Ведь от него, по сути, зависит жизнь гораздо более дорогих комплектующих.

Не стоит забывать и о том, что чем выше температура поступающего в блок питания воздуха и выше его нагрев, тем ниже его эффективность. При тестировании блока питания на соответствие стандарту 80 PLUS используется температура входящего в него воздуха в 23 градуса.

Однако независимые эксперты, например, из Hardwaresecrets, тестирующие блоки питания при повышенных температурах воздуха в 45–50 градусов, приходят к выводу, что в таких жестких условиях многие блоки питания по экономичности не дотягивают до сертификата 80 PLUS.

Как ставить БП с постоянно работающим вентилятором

Если у вас корпус старого форм-фактора, где блок питания расположен сверху, то выбора у вас нет. Блок питания будет принимать активное участие в охлаждении компьютера, вытягивая нагретый воздух.

Для офисных компьютеров с маломощными компонентами это не критично. Но если у вас мощный игровой ПК, то желательно сменить корпус на такой, где блок питания будет внизу или, по крайней мере, улучшить охлаждение в корпусе, поставив высокооборотный вентилятор на выдув.

Если у вас корпус с нижним расположением блока питания и есть выбор, как его установить — возникает дилемма. Когда вы ставите блок питания вентилятором вверх, немного улучшается охлаждение в корпусе компьютера, а при наличии пылевых фильтров в корпусе уменьшается запыление блока питания. Но при этом увеличивается температура БП, особенно, если есть «горячая» видеокарта. Увеличится и его шум, если блок оснащен контролем температуры. А стандартная ситуация — падение болтика, крепящего видеокарту, вниз, превращается в большую проблему.

Большинство экспертов и опытных пользователей сходится во мнении, что обычный блок питания лучше поставить вентилятором вниз.

Как ставить БП с пассивной системой охлаждения

Это уже более сложный вопрос, но зачастую производитель указывает на самом блоке питания вариант установки. Обычно он ставится радиатором кверху, давая возможность нагретому воздуху беспрепятственно подниматься.

Например, у Seasonic SS-460FL (X-460 Fanless) даже есть наклейка, строго предупреждающая только об одном способе установки. Поэтому, приобретая блок питания с пассивной системой охлаждения, заранее скачайте его техническое описание и сверьтесь, подойдет ли ваш корпус для него.

Как ставить БП с полупассивной системой охлаждения

А вот это самый сложный вопрос, не имеющий однозначного решения. Дело в том, что у каждой модели такого блока питания есть свой алгоритм включения и выключения вентилятора в зависимости от нагрузки и/или температуры. Нужно учесть, какая нагрузка и как долго будет подаваться на блок питания. Если он большую часть времени будет слабо нагружен и вентилятор не будет вращаться, то лучше ставить его вентилятором кверху для свободной конвекции нагретого воздуха.

Представим ситуацию: довольно мощный блок питания с полупассивной системой охлаждения и мощностью 850 ватт — Corsair RM850i — используется в двух компьютерах с разными сценариями работы.

Один — для работы с тяжелой нагрузкой, типа видеокодирования или вычислений на многоядерном процессоре и мощной видеокарте, а иногда для веб-серфинга и простых игр. Второй — в основном для вэб-серфинга и просмотра фильмов и не больше пары часов в день для игр с серьезной нагрузкой.

По данным производителя, Corsair RM850i должен охлаждаться пассивно, еслииспользует до 40 % мощности (350 ватт) при температуре 25 градусов.

Но в обзорах пишут, что старт вентилятора происходит при большей нагрузке.

Очевидно, что первый вариант использования ПК потребует почти постоянно активного охлаждения и Corsair RM850i лучше поставить вентилятором вниз. А при втором сценарии использования, большую часть времени он будет работать в пассивном режиме и его лучше установить вентилятором вверх.

Если же вы сомневаетесь в том, какие типы нагрузки будут постоянны для вашего блока питания и смогут ли они задействовать активный режим, то стоит поставить его вентилятором вверх. Этот режим более универсален и безопасен в случае с полупассивной системой охлаждения.

Нюансы установки БП в корпусах с кожухами над ним

Все чаще встречаются корпуса с декоративными кожухами над блоком питания, например Deepcool MATREXX 55.

Очевидно, что в случае установки блока питания с пассивной/полупассивной системой охлаждения вентилятором к верху, конвекция горячего воздуха будет крайне затруднена — случится перегрев БП. Даже если на кожухе есть перфорация, она все равно будет препятствием, ухудшающим охлаждение. Если у вас такой корпус, снимите кожух или установите БП вентилятором вниз.

Установка в корпусах уникального или редкого дизайна

На рынке присутствует множество корпусов редкого дизайна, например, кубические, тонкие slim-корпуса, модели, где блок питания стоит спереди или боком и т.д. По таким корпусам можно дать совет — более тщательно выбирать блок питания. Учитывайте как будут вести себя потоки воздуха при вентиляции такого корпуса.

Корпус Lian Li PC-Q37WX

Блоки питания со сверхнизкими оборотами системы охлаждения

Избавить вас от многих проблем сможет блок питания, вентилятор которого вращается при малой нагрузке и малой температуре с очень низкими оборотами, в районе 500 об/мин.
В плане шума такой блок питания практически не уступает моделям с пассивной и полупассивной системой охлаждения, но лишен проблем перегрева.

Например, be quiet! Dark Power Pro 11 500W, вентилятор у которого при малых нагрузках вращается от 500 об/мин и доходит при полной нагрузке всего лишь до 1000 оборотов.

Как видите, установка блока питания в корпус — это довольно непростой вопрос, иногда на который невозможно ответить однозначно. Лучше всего заранее прочитать обзоры на интересующий вас корпус и блок питания, а также спросить у владельцев этих моделей совета на форумах.

Источник
