Система Впрыска EFI(Electronic Fuel Injection).
EFI — электронная система впрыска топлива(Electronic Fuel Injection).
В 1958-м году компания Chrysler предложила свою систему Electrojector на автомобилях Chrysler 300D, DeSoto Adventurer, Dodge D-500 и Plymouth Fury. Это были первые серийные автомобили оснащенные системой EFI. Эта система EFI была совместно разработана компаниями Chrysler и Bendix. Большинство из 35 автомобилей изначально оборудованные электронной системой впрыска были переоборудованы с 4-карбюраторных систем. Патенты системы впрыска Electrojector впоследствии были проданы компании Bosch.
Компания Bosch разработала электронную систему впрыска топлива D-Jetronic, которая впервые была применена на автомобиле VW 1600TL/E в 1967 году. Это была первая электронная система впрыска топлива, которая для расчета топливо-воздушной смеси использовала показания датчиков частоты вращения двигателя и плотности воздуха во впускном коллекторе. Эта система была адаптирована для автомобилей таких производителей, как VW, Mercedes-Benz, Porsche, Citroën, Saab и Volvo. В 1974-м году Bosch модернизировала систему D-Jetronic до систем K-Jetronic и L-Jetronic, хотя некоторые автомобили (например Volvo 164) продолжали использовать систему D-Jetronic еще на протяжении несколько лет. В 1970 году компания Isuzu вместе с Bosch адаптировали систему впрыском топлива D-Jetronic для автомобиля Isuzu 117 Coupe, которая продавалась только в Японии.
В 1975-м году на автомобиле Cadillac Seville появилась система EFI разработанная компанией Bendix и смоделированная практически аналогична Bosch D-Jetronic. Система L-Jetronic впервые появилась в 1974-м году на автомобиле Porsche 914, которая использует механический счетчик расхода воздуха. Этот подход требует дополнительных датчиков для измерения атмосферного давления и температуры, для того чтобы в конечном итоге вычислить «воздушную массу». L-Jetronic получила широкое распространение на европейских автомобилей того периода, и несколько японских моделей спустя некоторое время.
В Японии в январе 1974-м году Toyota впервые установила систему EFI на двигатель 18R-E, которым опционально оснащался автомобиль Toyota Celica. Система EFI установленная на двигатель 18R-E являлась многоточечной системой впрыска топлива. Nissan предложил электронную многоточечную систему впрыска топлива в 1975 году. Это была система компании Bosch L-Jetronic, установленной на двигатель Nissan L28E и Nissan Fairlady Z, Nissan Cedric и Nissan Gloria. Вскоре Toyota последовала той же технологии в 1978 году, которую опробовала на двигателе 4M-E, устанавливающимся на Toyota Crown, Toyota Supra и Toyota Mark II. В 1980 году в качестве стандартного оборудования Isuzu Piazza и Mitsubishi Starion оснастили электронной системой впрыска топлива, разработанных отдельно обеими компаниями дизельных двигателей. В 1981 году Mazda продемонстрировала систему EFI на автомобиле Mazda Luce с двигателем Mazda FE, а в 1983 Subaru оснастила ею свой двигатель EA81, установленный на автомобиль Subaru Leone. Honda в 1984 разработала собственную систему PGM-FI для Honda Accord и Honda Vigor (двигатель Honda ES3).
В 1980 году Motorola представила первый электронный блок управления двигателем(ECU) ЕЭС III. Он тесно интегрирован с системами управления двигателем, например, впрыском топлива и зажиганием. На сегодняшний день это стандартный подход для управления системами впрыска топлива.
Основные типы электронного впрыска
SPFI (Single Point Fuel Ijection) − Одноточечный инжектор устанавливается в корпусе дроссельной заслонки, в том месте, где в раньше устанавливался карбюратор. Таким образом электронный впрыск выполняется при помощи одной форсунки сразу для всех цилиндров.
Такая схема впрыска была введена в 1940-х годах на больших авиационных двигателях. В автомобильной промышленности на двигателях легковых автомобилях одноточечный инжектор стали устанавливать в 1980-е годы. У разных производителей система имела разные названия, например TBI у General Motors, CFI у Ford, EGI у Mazda. Из-за того, что топливо впрыскивается во впускные каналы, такая схема имеет общее название «мокрый впрыск».
Самый главный плюс системы SPFI состоит в низкой стоимости самой системы. Большинство вспомогательных компонентов карбюратора, таких как воздушный фильтр, впускной коллектор и воздушный тракт могут использоваться совместно с системой SPFI без дополнительных доработок. Система SPFI широко использовалась на американском рынке с 1980-го по 1995-й год, на европейском же была популярна в начале и середине 1990-х годов.
CFI (Continuous Fuel Injection) − Непрерывный впрыск топлива. Топливо впрыскивается непрерывно при помощи одной или нескольких форсунок, но с переменной скоростью. Это главное отличие от большинства систем впрыска, в которых топливо впрыскивается короткими импульсами различной продолжительности каждого импульса.
Непрерывный впрыск может быть, как одноточечным так и многоточечный, но не может быть непосредственным.
Самая распространенная система непрерывного впрыска K-Jetronic производства Bosch, который появился в 1974-м году. Система K-Jetronic использовалась на протяжении многих лет с 1974-го до середины 1990-х годов такими авто-производителями, как BMW, Lamborghini, Ferrari, Mercedes-Benz, Volkswagen, Ford, Porsche, Audi, Saab, DeLorean, Volvo и Toyota.
CPFI (Central Port Fuel Injection) − Центральный впрыск топлива. Эту систему использовала General Motors с 1992-го по 1996-й год. В ней используются каналы с тарельчатыми клапанами от центрального инжектора для распыления топлива в каждый впускной канал, а не в корпус дроссельной заслонки, как в системе SPFI. Давление топлива аналогично системе SPFI.
MPFI (Multi Point Fuel Injection) − Многоточечный(Мультиточечный) впрыск топлива. Впрыск топлива осуществляется во впускной канал чуть выше от впускного клапана каждого цилиндра, а не в центральной точке впускного коллектора. Система MPFI (или MPI) может быть одновременной или последовательной, т.е. все форсунки работают ассинхронно, каждая из них управляется отдельно CPU двигателя и подает импульс в необходимый момент для каждой форсунки каждого цилиндра.
Многие современные системы EFI используют последовательную систему впрыска топлива MPFI. Но в новых бензиновых двигателях систему MPFI уверенно начинают заменять системы прямого(непосредственного) впрыска.
DFI (Direct Fuel Injection) − Прямой(Непосредственный) впрыск топлива. В двигатель с непосредственным впрыском, в отличие от всех других систем впрыска, топливо впрыскивается непосредственно в камеру сгорания.
Впервые система непосредственного впрыска топлива DFI была применена на двигателе Mitsubishi (GDI − Gasoline Direct Injection). Сегодня эта система впрыска активно применяется на новых двигателях автомобильных производителей Audi (TFSI), Volkswagen (FSI, TSI), Toyota D4 и т.д.
Использование непосредственного впрыска позволяет достичь 15% топливной экономичности и повысить экологичный класс двигателя.
Система DFI достаточно дорога относительно других систем электронного впрыска топлива за счет того, что для обеспечения ее нормальной работы требуется достичь большое давление в топливной магистрали. Для этого используется специальный топливный насос высокого давления(ТНВД). В свою очередь форсунки подвергаются более высокому давлению и температуре, из-за чего для их производства применяются более дорогостоящие материалы. А так же требуются высокоточные электронные системы, чтобы впрыск топлива в цилиндры происходил в строго определенное время. С такой системой весь впускной коллектор становится сухим, что позволяет содержать систему впуска в идеально чистом состоянии.
5.11. Система электронного впрыска топлива (EFI-система)
| ОБЩИЕ СВЕДЕНИЯ |
Система электронного впрыска топлива ( EFI-система) для двигателей 1,6 и 1,8 л ( двигатели 1,3 л оборудованы аналогичной системой)
15. Щиток приборов
16. Реле включения фар
17. Переключатель обогревателя заднего стекла
18. Выключатель стоп-сигнала
19. Стартер
20. Электронный блок управления
21. Каталитический нейтрализатор
22. Регулятор давления топлива
23. Датчик абсолютного давления во впускном клапане
24. Топливный фильтр
25. Контрольный воздушный клапан холостого хода
26. Датчик угла поворота дроссельной заслонки
27. Усилитель кондиционера
Топливный насос, расположенный в баке, обеспечивает подачу топлива под постоянным давлением в распределитель, из которого топливо равномерно распределяется по форсункам. Из распределителя топливо подается во впускные каналы цилиндров через форсунки. Количество впрыскиваемого топлива строго контролируется электронным блоком управления (ЕСМ-блоком). Регулятор давления топлива обеспечивает изменение давления топлива в соответствии с разрежением на всасывающем коллекторе. Топливный фильтр смонтирован между топливным насосом и распределителем топлива и предназначен для очистки бензина и защиты агрегатов системы впрыска от выхода из строя.
СИСТЕМА ЗАБОРА ВОЗДУХА
ЭЛЕКТРОННЫЙ БЛОК УПРАВЛЕНИЯ (ECM-БЛОК)
Управление электронным впрыском топлива и другими системами обеспечивается электронным блоком управления, который в свою очередь является частью центральной компьютерной системы управления (ССS—системы). В состав ЕСМ—блока входит микропроцессор.
На блок управления поступают сигналы от целого ряда датчиков, которые отслеживают такие параметры как температура воздуха на входе в цилиндры, угол поворота дроссельной заслонки, температура охлаждающей жидкости, число оборотов двигателя, скорость движения автомобиля и содержание кислорода в отработанных газах.
На основании этих данных блок управления определяет длительность впрыска топлива, при которой обеспечивается поддержание оптимального соотношения бензина и воздуха в горючей смеси. Некоторые из этих датчиков и соответствующие реле, срабатывающие от блока управления, не входят в состав системы электронного впрыска топлива, однако смонтированы по всему пространству моторного отсека.
В подразделе 6.2 приводится более подробное описание блока управления и управляемых от этого блока систем электрооборудования двигателя.
FAQ. Собираю информацию про блок управления двигателем EFI
После SWAPа с 1.8 на 2.0 расход поднялся примерно на литр — полтора.
Есть идея поставить комп от 2.0, но куча вопросов.
1. Код иммобилайзера записан в блок EFI?
2. Есть разница между блоком автомата и механики?
3. К кому обратиться по поводу перепрошивки?

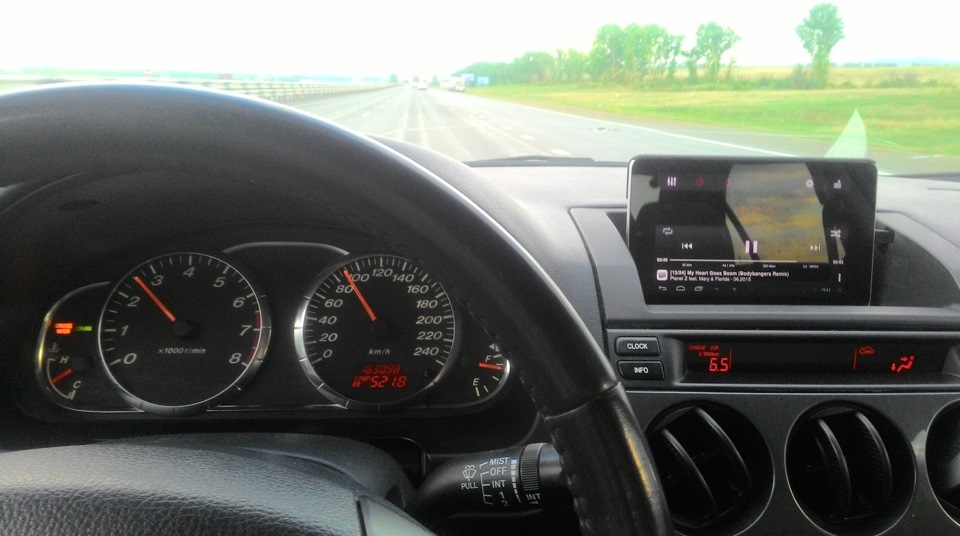

На трассе расход сказка при 90-95 км/ч
Куплю комп за разумные деньги с LF механика рестайл
Mazda 6 2005, двигатель бензиновый 1.8 л., 120 л. с., передний привод, механическая коробка передач — электроника
Машины в продаже
Комментарии 9
Здравствуй подошли мозги от 2.0автомата на механику?
что такое свап? мозги поменял вместо тех которые на 1.8 литра?
Между коробчатым и автоматным компом разница есть, т.к. блок управления автоматом находиться в компе. В общем один блок на все.
если я поставлю комп от автомата, что будет?
Не знаю, но смею предположить что настройки режимов работы двигателя связанны с режимами работы автомата или по фишкам просто на просто не подойдет. Хотя про настройки скорее наоборот, автомат зависит от двигателя. Если есть у кого взять попробовать, пробуй. Самому интересно, задумывался ставить коробку и если выясниться что для этого не нужно менять комп, то это оч. даже хорошо.
может тебе мозги от 2.0 надо? а не комп? компы у всех одинаковые.
моз перешить 10 т.р., комп стоит порядка трех 🙂 ну и если шить, то лучше на всякий купить запасной комп.
Привет есть вопросы по Ефимовна И так далее в личку напишу
Блок управления efi что это такое?
Электронный блок управления — как он управляет двигателем?
Учитывая, что «жизнедеятельность» транспортного средства напрямую зависит от корректной работы всех его составляющих систем, нет ничего удивительного в существовании некого «мозгового центра», который выполняет контроль за их состоянием и деятельностью. Таким центром является электронный блок управления (ЭБУ). Неисправности этой структурной части автомобиля, незамедлительно отображаются на работе электропитания трансмиссии, выхлопной системы и других «подконтрольных» элементах. Сейчас мы постараемся разобраться в принципе работы электронного блока управления, а также рассмотрим основные причины его поломок и способы их устранения.
1. Принцип работы и особенности электронного блока управления
В разделе автомобильной электроники, данное устройство является общим термином, объединяющим любые встроенные системы, которые, в свою очередь, управляют одним или несколькими механизмами в подсистемах машины. Виды электронных блоков управления разделяются на: электронный блок управления двигателем (наиболее распространенный тип), центральный блок управления, объединенный моторно-трансмиссионный блок управления, блок управления тормозной системой, центральный модуль управления, главный электронный модуль, модуль управления подвеской, контролер кузова, центральный модуль синхронизации и т.д.
Иногда, все эти системы, взятые вместе, называют компьютером автомобиля, хотя с технической точки зрения это несколько блоков. Довольно часто, одна сборка может включать в себя большое количество отдельных модулей управления. Так, отдельные современные автомобили, объединяют в себе до 80 электронных блоков управления, а их встроенное программное обеспечение продолжает свое успешное развитие. В связи с этим, управление возросшим количеством сложных ЭБУ автомобиля, играет сегодня главную роль в его эффективном функционировании.
Основным видом электронных блоков управления автомобилем есть ЭБУ двигателя (его, также, часто называют просто электронным блоком). Использование данного устройства качественно оптимизирует ряд основных параметров транспортного средства: мощности, расхода топлива, крутящего момента, уровня содержания вредных веществ в выхлопных газах и т.д. Он представлен в виде некого вычислительного устройства, основная задача которого выражается в обработке информации, поступающей от входных датчиков, и передачи основанных на ней, соответствующих управляющих команд к различным системам двигателя.
С конструктивной стороны, такой блок состоит из коробки (аппаратного железа) и необходимого для работы программного обеспечения, центральной частью которого выступает процессор. Именно сюда поступают данные со всех датчиков силового агрегата, после чего они поддаются обработке и последующему анализу.
К традиционной информации датчиков (такой как положение и частота вращения коленвала или расход воздуха), добавились дополнительные данные о скорости транспортного средства, уровне кислорода в выхлопных газах, неровностях дорожного покрытия, запрос на включения кондиционера и куча других сигналов, направленных на оптимизацию рабочего процесса двигателя.
Количество датчиков современных автомобилей, давно перевалило за 20.
Установка программного обеспечения необходима для проведения вычислительных операций.Отличительной чертой, современных электронных блоков управления есть возможность перепрограммирования, что позволило отойти от серьезных ограничений, устанавливаемых заводской программой и открыть новые горизонты для применения тюнинга двигателя, к примеру, установки турбокомпрессора или оборудования для применения альтернативных видов топлива.
Мы не будем сейчас вдаваться в суть деятельности каждого отдельного ЭБУ, поскольку это займет очень много времени, а лучше сосредоточим свое внимание на описанном электронном блоке управления двигателя, ведь, как мы уже отмечали, именно он выступает залогом эффективного функционирования силового агрегата, а значит и всего автомобиля.
2. Причины выхода из строя ЭБУ
Любой электронный блок управления – важное оборудование, а появление в нем неисправностей может вызвать некорректную работу всего механизма.
Будучи своеобразным «мозговым центром» всей системы ЭБУ, он отвечает за все процессы происходящие в ней, поэтому даже незначительное повреждение микропроцессора может стать причиной сбоев в работе трансмиссии, системы контроля за токсичностью выхлопов, системы зарядок и многих других составляющих жизнеспособности транспортного средства.
Основными признаками выхода из строя электронного блока управления считается отказ в запуске двигателя, постоянные сообщения о нарушениях его работы, которые никак не очищаются и некоторые другие симптомы.
В принципе, появление неисправностей в работе ЭБУ, достаточно редкое явление, которое, обычно, нельзя спрогнозировать, а что бы выявить и подтвердить поломку, производителям и ремонтным предприятиям приходится выполнять следующие проверки:
— проверку электроники и возможности перегрева;
— проверку деталей на наличие коррозии и разрушения;
— оценку качества сборки самого блока, проводить фрактографию.
Выполнение всех перечисленных условий на этапе испытания, в будущем позволит предотвратить повреждения и в разы увеличить производительность.
Причин выхода из строя данного устройства, на сегодняшний день, существует очень много и все они зависят от типа электронного блока, места его расположения и ключевых функций. Среди самых распространенных из них, выделяют отсутствие контакта с блоком зажигания, различными датчиками, контроллером работы инжектора, температурным датчиком, а также невозможность наблюдения за работой датчика АБС. Кроме того, на поломку устройства, серьезное влияние оказывают механические повреждения от вибрации и ударов или попадание влаги на микросхему (просачиваясь внутрь, вода часто вызывает замыкание и коррозию).
Таким образом, при появлении любой неисправности, в электронном блоке может произойти перенапряжение, что нередко, полностью выводит систему из строя. Также, специалисты многих автосервисов, среды возможных причин поломки ЭБУ выделяют значительную долю тех, которые образовались в следствии попыток автолюбителей самостоятельно отремонтировать устройство, или же доверяли это дело сомнительным профессионалам.
Отдельное внимание, хотелось бы уделить причинам поломок, возникающих в электронном блоке управления работой двигателя. К ним относят:
— «прикуривание» от автомобиля с работающим мотором;
— несоответствие полярностей при подключении аккумулятора;
— отсутствие необходимых знаний и умений при установке сигнализаций и проведении ремонтных работ по части электрики;
— снятие клеммы аккумулятора в процессе работы двигателя;
— включение стартера с отсоединенной силовой шиной;
— попадание в электронный блок управления влаги;
— замыкание или полный обрыв проводки;
— попадание электрода от сварочных работ на проводку или датчики транспортного средства;
— неполадки в высоковольтной части системы зажигания: катушках, проводах, распределителе и т.д.
Однако, о каком бы виде блока управления не шла речь, главное помнить, что он состоит из множества довольно сложных соединений, а значит попытки самостоятельного проведения ремонтных работ могут спровоцировать серьзные проблемы в деятельности данного агрегата. Что касается представителей новых моделей транспортных средств, то при появлении неисправностей в блоке управления, рекомендуется полная замена указанного устройства. Если автомобиль пребывает еще на гарантийном обслуживании, то разумным будет обратиться в дилерский центр, где и будет осуществлена замена блока.
Обратите внимание!Ремонт электронных блоков управления двигателем некоторых моделей машин вообще невозможен, даже если Вы обратитесь за помощью к самым квалифицированным профессионалам.Однако, как бы там ни было, начальным этапом решения проблемы, в первую очередь, выступает качественная диагностика, а затем, посоветовавшись со специалистами, можно решать дальнейшую судьбу вышедшего из строя ЭБУ.
3. Ремонт электронного блока управления
Ремонт электронного блока управления — довольно сложная и трудоемкая процедура, которую рекомендуется применять в исключительно редких случаях: когда произвести замену, по каким либо причинам не получается, или когда она будет слишком дорогостоящей для владельца автомобиля. Приступать к самостоятельным ремонтным действиям, специалисты и вовсе не советуют, так как существует большая вероятность повреждения электронных «мозгов», что, в свою очередь, выведет из строя все сопутствующие системы транспортного средства.
Учитывая сложность устройства ЭБУ, оно не подлежит ремонту в условиях обычной станции технического обслуживания, где убедившись в наличии проблемы его просто заменят на новое. Для более существенной проверки работоспособности блока, необходимо провести специальное тестирование, с использованием особого оборудования, которое имеется в наличии лишь в специализированных сервисных центрах. Перед заменой вышедшего из строя механизма, следует выяснить и устранить причину его «смерти» и хоть эта задача может оказаться совсем непростой, зато избавит Вас от возможности скорой повторной замены.
Основная масса имеющихся в продаже блоков управления, уже была когда-то в использовании, а после выхода из строя, их просто восстановили на заводе-изготовителе, что кстати, намного выгоднее чем создание детали с нуля. Конечно, не все сломанные механизмы подлежат процедуре восстановления. Так, например, ЭБУ с «утопленника», который длительное время был покрыт водой, скорее всего никто ремонтировать не будет.
Несмотря на то, что по внешним параметрам (форма, размер, одинаковое расположение контактов) электронные блоки управления могут выглядеть совершенно одинаково, их настройки все равно будут серьезно отличаться. Это и не удивительно, ведь все они отвечают за работу двигателей автомобилей разных марок, выпущенных в разное время.
Если установить неподходящую модель ЭБУ, транспортное средство может даже поехать, но никакая из его систем не будет стабильно работать. Тоесть, надо, что бы сменный электронный блок полностью соответствовал сломанному.
Поэтому, при покупке ЭБУ необходимо знать марку транспортного средства, год его выпуска, объем двигателя и код, обозначенный производителем на блоке.
Каждый электронный блок управления имеет микросхему «PROM», в которой сохраняются все настройки систем данного автомобиля. Чаще всего, при замене ЭБУ ее просто переставляют со старого агрегата на новый, а в более современных моделях транспортных средств, вместо микросхемы используют флеш-память или EEROM – запоминающее устройство с возможностью перезаписи.
При установке блока, основным заданием есть подключение устройства к проводке машины, с использованием для этого соответствующих разъемов. Сложность в этом деле, главным образом состоит в неудобности расположения ЭБУ, из-за чего к нему трудно добраться. Однако, перед тем как браться за проводку, важно не забыть отсоединить клемму аккумулятора.
Многие электронные блоки управления, после подключения проводов, учитывая параметры транспортного средства, требуют дополнительной настройки. В каждом отдельном случае этот процесс индивидуален и должен описываться в инструкции по обслуживанию автомобиля. Выполнить процедуру перепрограммирования, называемую еще «чип-тюнингом» могут только специалисты авторизированных сервисных центров.
Прежде, чем обращаться к ним за помощью (сдавать ЭБУ в ремонт или на настройку), следует владеть некоторыми данными о своем автомобиле. В первую очередь, исходя из свидетельства регистрации или техпаспорта транспортного средства, определите его марку, модель, год выпуска, название (буквы перед номером), объем двигателя, тип трансмиссии (механическая коробка или автоматическая). Далее снимите устройство и перепишите с его этикетки название фирмы-производителя и каталожные номера. Всю эту информацию нужно будет сообщить сотрудникам сервисного центра, которые будут заниматься устранением возникшей проблемы.
Блок управления двигателя: устройство, неисправности и диагностика
Одним из важнейших элементов практически всех современных двигателей является электронный блок управления. Это название довольно длинное, так что его сокращают до ЭБУ двигателя. Блок имеет сложное устройство, а его производством занимается ограниченное число фирм. По факту, они же владеют патентами и ограничивают деятельность других фирм, но это уже другой вопрос. Грамотному автолюбителю стоит разбираться в том, что представляет собой ЭБУ двигателя, какое место в структуре автомобильных систем он занимает, какие элементы ему подконтрольны и по каким причинам он может выйти из строя. Обо всем этом – в материале Avto.pro.
Важная ремарка
Сразу отметим, что под ЭБУ понимают вообще все встраиваемые системы, которые получают управляющие сигналы от одной или сразу нескольких систем и подсистем автомобиля. Звучит довольно сложно, так что попробуем разобраться. К примеру, в большинстве автотранспортных средств используются такие управляющие системы и подсистемы:
И снова мы возвращаемся к термину ЭБУ и его, если можно так выразиться, универсальности. В действительно встроенных управляющих систем много: непосредственно электронных блок управления двигателем (является наиболее распространенным), центральный блок управления, главный электронный модуль, центральный модуль синхронизации, объединенный моторно-трансмиссионный блок управления, модуль управления подвеской, блок управления тормозной системой, контролер кузова. И это лишь часть возможных вариантов. Часто все системы объединяют под одним термином «компьютер автомобиля». Однако важно понимать, что:
Основным и наиболее часто встречающимся блоком управления является ЭБУ двигателя. Не совсем правильно будет называть его самым важным, но по факту он контролирует работу силового агрегата, а значит, от его работоспособности зависит очень многое.
Например, он считывает и оптимизирует ряд важнейших параметров автомобиля: крутящий момент, состав выхлопных газов, мощность, расходник топлива. В тандеме с ЭБУ двигателя работает целая плеяда датчиков. Далее мы будем рассматривать именно ЭБУ двигателя, а обозначать его будем просто как ЭБУ.
И еще раз напоминаем: электронных блоков много, однако в рамках данного материала для простоты мы будет обозначать управляющий элемент двигателя как ЭБУ.
Подробнее об устройстве ЭБУ
Электронный блок управления, иначе называемый контроллером, а в народе «мозгами» двигателя, устроен довольно сложно. Внешне это относительно небольшой блок с металлическим корпусом, но все самое интересное скрыто внутри. Блок управления включает в себя такие элементы:
Как читатель наверняка знает, ЭБУ работает в тандеме со множеством датчиков. Вот несколько примеров: датчик положения дроссельной заслонки, датчик массового расхода воздуха, датчик детонации. Практически всем этим датчикам посвящены отдельные материалы раздела «Полезные советы» на Avto.pro – советуем ознакомиться с ними. А мы продолжим разбор ЭБУ.
Как устроена процессорная часть
Основой процессорной части ЭБУ является однокристальная микроЭВМ (микро электронно-вычислительная машина). По сути, это есть тот самый «мозг» электронного блока управления двигателя. По современным меркам микроЭВМ устроен довольно просто. Дело в том, что ключевые его элементы входят в структуру, которая умещается на одном кристалле (чипе). Важным моментом в описании микроЭВМ является его разрядность. Разрядностью называют количество бит информации, оперировать с которыми будет микропроцессор. МикроЭВМ бывают 8-, 16- и 32-разрядными. Сами устройства включают в себя:
Можно провести параллель между современным компьютером и процессорной частью ЭБУ. По факту, в ЭБУ объединяется ряд компонентов, которые в системных блок персональных компьютеров и ноутбуков идут отдельно друг от друга, но объединяются материнской платой. Здесь есть интересные особенности, но их мы рассматривать не будем – автолюбителю важно понимать, что принципиальные схемы современных электронно-вычислительных машин очень похожи друг на друга.
Центральный процессор ЭБУ подбирает команды и данные из памяти и производит различные операции над этими данными. Кроме того, он управляет сигналами, проходящими через внутреннюю шину адреса и данных. Постоянное запоминающее устройство – это то место, где хранятся программы и данные. Информация имеет вид констант. Сама же программа записывается в виде машинных кодов микроЭВМ.
Данные представляют собой калибровочные таблицы констант, участвующих в процессе расчетов. Данные из таблиц могут быть выбраны и в качестве управляющих параметров. Что интересно, данные в ПЗУ хранятся неограничено долго. Оперативное запоминающее устройство берет на себя задачу хранения данных, которые могут измениться. Например, промежуточных результатов вычислений или же значений, получаемых от датчиков.
Хранить информацию ОЗУ может в течение ограниченного промежутка времени – она стирается после отключения питания.
Тандем центральный процессор – ПЗУ – ОЗУ является ключевым для ЭБУ. Если говорить по-простому, именно этот тандем выделяет данные и параметры, обсчитывает их, запоминает и отдает команды. К этому тандему также можно отнести так называемые энергонезависимые ОЗУ. Они питаются от аккумуляторной батареи напрямую. Такая память может записать данные и хранить их очень долго. Пока аккумулятор не потеряет накопленную энергию вследствие саморазряда, энергонезависимые ОЗУ продолжат хранить данные.
Важным элементом ЭБУ является аналогово-цифровой преобразователь. Дело в том, что однокристальные микроЭВМ могут работать только с цифровыми сигналам. В АЦП аналоговый сигнал преобразуется в цифровой код.
Порты ввода и вывода, как несложно догадаться из их названия, служат для получения и считывания входных сигналов и передачи выходных сигналов и информации. Таймером же называют устройство, которое служит как для измерения интервалов времени, так и подсчета числа событий.
Генератор тактовой частоты призван синхронизировать работы всей системы за счет выработки тактовых импульсов. От точности работы генератора будет зависеть точность измерения интервалов времени.
Как работают формирователи входных и выходных сигналов
Как уже было указано, в ЭБУ нет смысла, если к нему не подключены датчики. Именно они измеряют физические параметры, преобразовывают результаты измерений в электрический сигнал и далее направляют его блок управления. Сигнал от датчика проходит формирователь, в котором от усиливается или ослабляется – это называется согласованием уровней. Входные формирователи также защищают ЭБУ он перенапряжения. Формирователи работают с такими сигналами:
Формирователи делятся на подтипы в зависимости от того, с какими сигналами они работают. Это связано с тем, что разные типы сигналов имеют различные параметры. Вот например:
За формирование выходных сигналов ответственны специальные микросхемы, иначе называемые драйверами. Они усиливают сигналы по мощности, а также защищают выходы контроллера от замыканий и перегрузок. Драйверы часто называют «интеллектуальными», так как в случае работы в анормальном режиме они информирует центральный процессор о факте появления ошибки. Выходные формирователи делятся на подтипы по мощности сигнала, с которым они работают.
Неисправности устройства
В силу того, что ЭБУ является ключевым управляющим элементом силового агрегата, его неисправности сразу сказываются на работе агрегата и автолюбитель не сможет не заметить проблемы. Другое дело – проведение диагностики устройства. Зачастую проблема кроется не в самом блоке управления, а в проводке и конкретных датчиках. Причин, по которым сам ЭБУ может выйти из строя, довольно много. Вот наиболее частые:
Существует и по-своему интересные способы навредить электронному блоку управления двигателя. Например, снять клеммы аккумулятора, перед этим не заглушив двигатель. То же произойдет при попытке «прикурить» автомобиль, не заглушив мотор. С некоторой вероятностью ЭБУ может выйти из строя, если при подключении аккумулятора перепутать клеммы и запустить мотор. Признаков, указывающие на выход ЭБУ из строя, много. Чаще всего встречаются такие:
И это лишь часть возможных симптомов. Автолюбителям важно понимать, что перед диагностикой ЭБУ имеет смысл проверить другие компоненты электронной бортовой системы автомобиля. К примеру, если наблюдаются проблему с одним из датчиков, стоит проверить в первую очередь его, затем его проводку, а уже затем ЭБУ.
Самостоятельная диагностика
Определить некоторые неисправности ЭБУ можно и самостоятельно. Или, по крайней мере, понять, подает ли он «признаки жизни». Это также возможно благодаря системе самодиагностики, которую имеют практически все блоки управления. Если автолюбитель хочет произвести самостоятельную диагностику, ему понадобится специальный тестер или же компьютер с предустановленной программой. Ее будет несложно найти в интернете. Кроме того, понадобится адаптер. Вот что нужно сделать:
К несчастью, бывают случаи, когда компьютер не удается подключить к блоку. В этом случае автолюбителю понадобится осциллограф, кабель и специализированное программное обеспечение. Нужный софт найти несложно, а вот с осциллографом могут возникнуть проблемы.
Далее, диагностику нужно будет продолжить уже при помощи тестера или же мультиметра. Автолюбителю придется внимательно изучить электрическую схему контроллера и производить замеры сопротивлений.
Лучше всего обратиться к специалистам, но если у автолюбитель хорошо подкован в вопросам электротехники и имеет много времени для диагностики, выявить проблему он сможет и самостоятельно.
Вывод
ЭБУ двигателя – это, пожалуй, самый ответственный элемент бортовой электросистемы автомобили. Благодаря нему силовой агрегат имеет оптимальную производительность, состав выхлопа и высокую стабильность работы. Неисправности в работе ЭБУ возникают часто, но в большинстве случаев они обусловлены проблемой с каким-либо электрическим и электромеханическом элементом автомобиля. Если проблема кроется именно в ЭБУ, то нередко единственным способом ее решения является… дорогостоящая замена блока. Советуем обращаться к проверенным специалистам для диагностики, а уже потом строить планы по покупке необходимых запчастей и дальнейшей их установке.
