Как снять обшивку передней двери Фольксваген Шаран 2004 г. (+ снятие и установка обивки задней двери (решено)

Просто заглянул

Оракул

– Выключить зажигание.
– Движением в направлении двери извлечь накладку из посадочных гнезд.
– Движением вверх извлечь накладку внутренней ручки двери из обивки и отсоединить разъемы.
– Выкрутить два винта
– Движением вверх высвободить обивку двери из держателей зажимов и снять с внутреннего края паза для стекла.
– Отсоединить трос привода замка двери.
– Отсоединить разъемы на обивке двери.

Установка
– Удалить все пистоны → Поз. крепления обивки из посадочных гнезд в двери.
– Удалить сломанные пистоны из обивки двери. Поврежденные при снятии пистоны крепления обивки двери заменить на новые.
– Вставить пистоны в кронштейны → Поз. обивки двери.
– Подсоединить разъемы в обивке двери.
– Подсоединить трос привода замка двери.
– Установить верхнюю часть обивки двери на внутреннем крае паза для стекла.
– Нажав на нижнюю часть обивки, защелкнуть пистоны в соответствующих отверстиях двери.
– Нажав на обивку двери справа и слева, защелкнуть пистоны в соответствующих отверстиях двери.

Осторожно!
Убедитесь, что все пистоны зафиксировались в соответствующих отверстиях двери. При этом обивка полностью (снизу и с боковых сторон) прилегает к двери.

– Дальнейшая сборка осуществляется в обратной последовательности.

Источник

Как снять дверь Volkswagen Sharan

Для просмотра онлайн кликните на видео ⤵

Как снять ручку двери Фольксваген ТигуанПодробнее

Как снять дверь volkswagen polo 4 ресталингПодробнее

По двери Фольксваген ШаранПодробнее

Не открывается дверь в vw Sharan. Ремонт дверной ручки.Подробнее

ДАЮ НОВУЮ ЖИЗНЬ СГНИВШИМ ДВЕРНЫМ ВСТАВКАМ ОТ ФОЛЬКСВАГЕН ШАРАН.Подробнее

Как снять ручку двери Фольксваген Кэдди (Caddy)Подробнее

Как снять дверь на Фольксваген Поло 2017 за две минутыПодробнее

Volkswagen Sharan 2001г Часть 1Подробнее

Ремонт ручки фольксваген шаранПодробнее

Ремонт генератора, карты дверей VW SharanПодробнее

Установили электропривод задней двери на Volkswagen Sharan 2010 года.Подробнее

Как убрать мелких жуков на кузове. Volkswagen sharan.Подробнее

Перетяжка дверных карт Seat Alhambra,Sharan эко кожей прошитой в ромбПодробнее

Volkswagen Sharan 1997года. Проводка двериПодробнее

Как снять фару с двери багажника в Фольксваген Шаран 2001гПодробнее

Как снять карту передней двери в Фольксваген Шаран 2001гПодробнее

Как снять передний бампер в Фольксваген Шаран 2001гПодробнее

Источник

Ремонт проводки дверей

Электрооборудование кузова. SHARANOVOD.RU

Ремонт проводки дверей

Сообщение 11piligrim11 » 05 май 2013, 00:06

(первоначально информация размещена на volkswagen.msk.ru автор ChuPac )

Предистория. Заметил пару месяцев назад, что динамик в задней правой двери не играет, и раз в сто лет, причём не на кочках а по своему желанию, может заиграть.
Думал, что потерялся контакт на кроссе, который обычно ставят на каком-либо динамике и начал искать. Почему то полез в жгут от стойки в заднюю дверь, отодвинул кожух и увидел, что там один из проводов разломился. Делать было некогда, глянул туда, пока ждал человека, закрыл назад и понял, где ремонтировать.
На прошлой неделе понял, что и в левой двери динамик замолчал, играют только передние и в багажнике миды.

Раз умерли обе двери, знач болячка так сказать, на уровне конструкции. Кстати другие провода там тоже ломаются и трескаются, так что поводом лезть может быть так же нерабочий ЦЗ или стёкла. Сегодная полез делать, заодно выкладываю фотоотчёт с комментами.

Можно отсоединить кожух от двери. На двери кожух крепиться пластковой муфтой. Муфта в двери закреплена 3 защёлками. Защёлки находяться примерно на «12», «4» и «7» (циферблат часов). Защёлки нужно поддеть тонкой отвёрткой или ножом сбоку, ближе к краю и оттяшивать к чехлу. Можно попробовать сделать из стальной тонкой проволоки Г-образный крючёк и им вытягивать. Точку, в которой оттянут упор, нужно немного вытянуть из двери, чтобы упор не защёлкнулся снова и переходить к следующей защёлке.

В общем одно и то же. Но всё-таки лучше снимать чехол со стойки, т.к. если выдернуть из двери, то пластиковый «стакан», который защёлкивается в двери будет мешать работам.
Отодвинув чехол видим виновника и будущих пациентов, из-за которых откажутся работать или уже не работают другие электро-устройства.

Так же хотелось бы услышать идеи и возвожные решения проблемы с изгибанием проводов в данном месте, может кто-то сталкивался с подобными проблемами в других машинах и нашли решение.

Источник

Тема: как снять облицовку двери багажника sharan.

Опции темы

Поиск по теме

Народ, может у кого Эльза есть с описанием данной процедуры?
буду премного благодарен

облицовка рамки из 2-х половинок :

снять правую облицовку

снять левую облицовку

[/url]

– Поддеть и извлечь декоративные заглушки 7
– Выкрутить винты с крестообразным шлицем по периметру 6
– Немного оттянуть нижнюю часть облицовки и движением вверх снять облицовку, высвободив её из верхних зажимов 2

– Вставить зажимы 2 в гнезда 3
– Вставить распорные вставки 5 в посадочные отверстия двери багажного отсека.
– Зафиксировать облицовку 1 в зажимах 2
– Установить накладку 8
– Закрепить облицовку винтами с крестообразным шлицем
– Установить облицовку рамки двери багажного отсека

[/url]

сплошная облицовка рамки

Высвободить облицовку рамки двери 1 сначала из боковых зажимов 2, а затем отсоединить ее сверху

[/url]

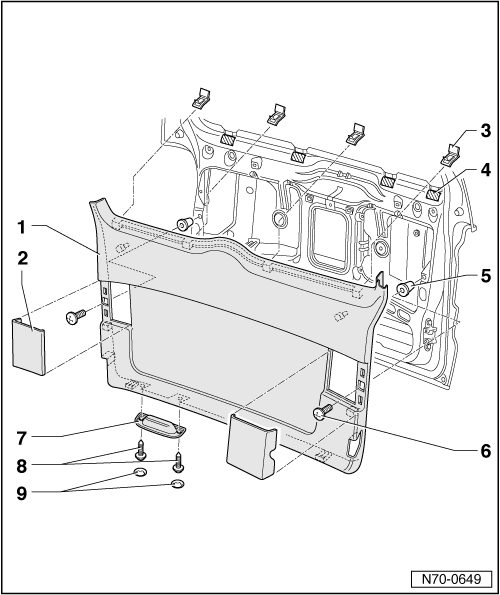

– Поддеть и извлечь декоративные заглушки 9
– Выкрутить винты с крестообразным шлицем 8
– Поддеть и снять декоративные крышки 2
– Выкрутить винты с крестообразным шлицем 6
– Немного оттянуть нижнюю часть облицовки и движением вверх снять облицовку, высвободив её из верхних зажимов 3

– Зафиксировать облицовку 1 в зажимах 3
– Установить накладку 7
– Закрепить облицовку винтами с крестообразным шлицем 6 и 8
– Установить декоративные крышки 2
– Установить облицовки рамки двери багажного отсека

[/url]
