Как снять ручку двери опель корса д

Снятие ПОРЯДОК ВЫПОЛНЕНИЯ Выверните держатели подъемного шнура крышки багажного отделения из внутренней облицовки.

Снимите внутреннюю обивку с фиксаторов.

Отсоедините штангу привода замка от цилиндра замка. Для этого поверните пластмассовый зажим и снимите его со штанги.

Выверните болты крепления и снимите наружную ручку.

Болты крепления наружной ручки

Отсоедините штангу привода единого замка от э/мотора.

При наличии противоугонной сигнализации снимите микровыключатель, предварительно сняв пружинную скобу.

Снятие переключателя противоугонной системы

Разборка и сборка ПОРЯДОК ВЫПОЛНЕНИЯ Вставьте ключ в цилиндр замка.

Выбейте штифт выколоткой диаметром 2 мм (обратитесь к фрагменту A).

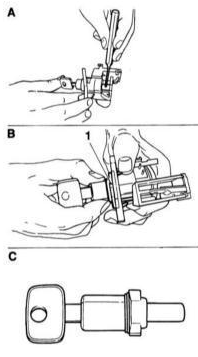

Порядок снятия цилиндра замка

Прижмите две стопорные лапки фиксатора (1) цилиндра замка и снимите фиксатор с цилиндра (обратитесь к фрагменту B).

Снимите цилиндр замка (обратитесь к фрагменту C).

Вставьте цилиндр (3) в корпус, затем цилиндр с корпусом (1) и пружиной (5) установите в литой элемент (6). Установите поводок (7) со штифтом (4) на цилиндр. Установите фиксатор (2) на цилиндр.

Сборка цилиндра замка

Установка ПОРЯДОК ВЫПОЛНЕНИЯ Закрепите литой элемент.

При наличии противоугонной сигнализации: Установите микровыключатель и зафиксируйте его пружинной скобой.

Присоедините тягу, смотрите Снятие.

Закрепите внутреннюю обивку двери.

Снятие и установка замка двери задка (модели Corsa и Tigra)

Натяжитель ремня безопасности

Другое на сайте:

Источник

Снятие и установка наружной ручки двери

Снятие

1. Снимите облицовку двери.

2. Снимите защитную пленку. Следите за тем, чтобы пленка при этом не порвалась. Порванную пленку заклейте или замените.

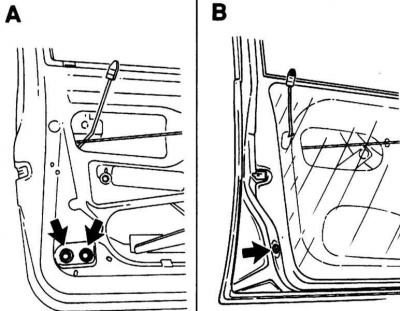

3. Выверните болты крепления задней направляющей стекла и отсоедините резиновый уплотнитель.

Винты крепления направляющей стекла

4. Выньте направляющую вниз.

5. Отдайте две гайки (стрелки).

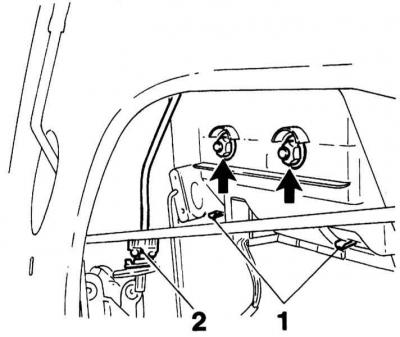

Гайки крепления ручки (стрелки), штанга замка (2) и скобы (1)

6. Отсоедините штангу (2) от замка двери.

7. Отсоедините вторую штангу (привод цилиндра замка). Для этого поверните пластмассовый зажим и отсоедините его от штанги. Выньте штангу из отверстия зажима.

8. Прижмите две скобы (1) с помощью отвертки и снимите ручку двери.

9. Снимите стопорную скобу выключателя противоугонной сигнализации (при соответствующей комплектации) и сам выключатель.

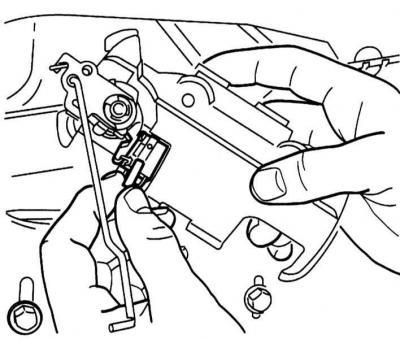

Выключатель противоугонной сигнализации

Установка

1. Вставьте ручку в дверь. Во время установки ручки в свое положение направляйте штангу (3) наружной ручки к промежуточному пластмассовому элементу.

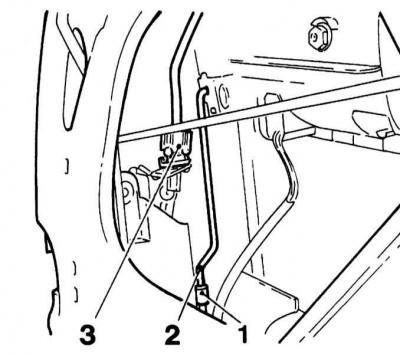

Скоба (1), штанга цилиндра замка (2) и штанга ручки двери (1)

2. Закрепите ручку двумя гайками.

3. Соедините штангу (2) цилиндра замка и зафиксируйте скобу (1) на тяге.

4. Вставьте выключатель противоугонного устройства (при соответствующей комплектации) со скобой.

5. Проверьте работу ручки и единого замка.

6. Наклейте защитную пленку.

При необходимости применяйте двухстороннюю пленку.

Источник

19.18.2 Снятие наружной ручки двери

Снятие наружной ручки двери

• Снимите обивку двери

• Отделите пенопластовый уплотнитель по верхнему краю.

• Опускное стекло должно быть поднято.

• Отсоедините тягу от замка двери Для этого поверните вбок пластмассовый фиксатор (указан стрелкой) и выведите крюк тяги из рычага.

• Удалите с помощью узкой отвертки заглушку (указана стрелкой)

• Через открытое отверстие надавите отверткой на стопор (указан стрелкой). При этом освобождается и может быть снята накладка ручки. На фотографиях показана снятая ручка.

Внимание: при установке ручки для вытягива ния стопора потребуется подходящий крючок

• Отверните левый болт (с torx-головкой) и правую шли-цевую гайку (с помощью специального инструмента BMW 51 2070). Затяжку гайки можно ослабить с помощью молотка и пробойника или зубила.

Внимание: соблюдайте осторожность, чтобы не сколоть краску. Заклейте краску изолентой. Поврежденную гайку замените

• Отсоедините все разъемы от замка двери.

Указание: разъемы не могут быть присоединены неправильно, т. к. они подходят только к соответствующим ответным частям.

• Снимите ручку внутрь через отверстие в двери и отсоедините разъем системы центральной блокировки замков Для этого сдвиньте металличес<ую скобу на разъеме в направлении стрелки.
