как укладывать сшитый полиэтилен на теплый пол

Как укладывать сшитый полиэтилен для теплого пола: укладка труб своими руками

Чтобы водяной пол прослужил долго и качественно, для его обустройства нужно использовать трубы из меди, металлопластика или сшитого полиэтилена. Последний вариант является наиболее недорогим, отвечая при этом всем эксплуатационным требованиям.

Как производятся трубы для теплого пола

Прочность сшитого полиэтилена объясняется особенной технологией его изготовления, благодаря чему создается трехмерная молекулярная сетка.

Для этого используются следующие методы:

В итоге удается сообщить полиэтилену такие характеристики, которые делают его одним из наиболее подходящих материалов для изготовления труб водяного теплого пола.

Преимущества и недостатки сшитого полиэтилена

Трубы из сшитого полиэтилена для теплого пола обладают целым рядом достоинств:

Что касается слабых сторон полиэтилена, то обычно указывают на необходимость грамотных монтажных работ. К примеру, поворотные участки рекомендуется надежно зафиксировать, т.к. этот материал не очень хорошо держит приданную ему выгнутую конфигурацию. Кроме того, замечена не очень хорошая устойчивость полиэтиленовых изделий к прямым солнечным лучам. Проводить укладку контура необходимо максимально осторожно, избегая всяческих повреждений защитного слоя.

Какие трубы для теплого пола лучше

Определяясь с трубами для водяного нагревательного контура, рекомендуется обратить внимание на продукцию компании Rehau.

Данный производитель выпускает несколько марок труб для теплого пола из сшитого полиэтилена:

Подбор труб Rehau для организации теплых полов осуществляется в диапазоне диаметров 12-32 мм: это позволяет обойтись без обустройства очень толстой и тяжелой стяжки. То же самое касается и продукции других компаний.

Рекомендации к применению

Одной из самых привлекательных сильных сторон сшитого полиэтилена является его стойкое перенесение химических воздействий. Труба из этого материала не получит никакого ущерба, если на ее поверхность попадет растворитель, толуол или хлорированный углеводород. Не страшны полиэтиленовым изделиям и различные моющие присадки, антифризы, антикоррозийные жидкости и пр.

Однако от некоторых веществ эти трубы все же стоит защищать. Речь идет прежде всего о различных органических продуктах – маслах, жирах, воске. Они, как правило, провоцируют ухудшение эксплуатационных качеств из-за набухания сшитого полиэтилена. Особенно нужно быть осторожным при организации теплых полов в различных мастерских, так как изделия из этого материала плохо переносят галогены и азотную кислоту.

Как провести монтаж

Перед началом укладки сшитого полиэтилена для теплого пола необходимо выбрать наиболее оптимальный способ соединения отдельных элементов теплого пола. Проще всего это делать с помощью напрессованных и компрессионных фитингов.

Фитинги для укладки труб

Компанией Rehau предлагаются надвижные муфты и фитинги, обеспечивающие высокую надежность соединения труб из сшитого полиэтилена. По ходу установки труба сначала оснащается надвижной муфтой. Далее в работу вступает специальный экспандер, способный расширить внутренний диаметр изделия до нужного значения. Для проведения этой операции потребуется несколько приемов. Далее проводится фиксация штуцера подходящего по диаметру фитинга, с последующим надвиганием на него гильзы. Подобные соединения отличаются очень высокой степенью устойчивости к большинству агрессивных воздействий (в том числе повышенного давления и нагревания).

Если есть весь необходимый инструмент, установка водяного теплого пола из сшитого полиэтилена не занимает слишком много времени. При этом особенные навыки обычно не требуются: главное при этом – строго соблюдать инструкцию. Благодаря отсутствию в системе резиновых комплектующих удается добиваться значительного увеличения срока эксплуатации. Речь прежде всего идет об уплотнителях из резины, которые довольно быстро выходят из строя.

Схема укладки

Для правильного проведения монтажных работ во время разработки проекта составляется четкая схема того, как именно будут располагаться трубы. Наиболее популярными схемами укладки является одинарная или двойная змейка, а также спираль.

При этом важно соблюдать рекомендованные специалистами параметры:

Перед покупкой полиэтиленовых труб для теплого пола первым делом нужно определиться с общей длиной контура.

Какие инструменты нужны

Для монтажа водяного теплого пола из сшитого полиэтилена своими руками необходимо обзавестись некоторыми инструментами (их можно арендовать, во избежание лишних финансовых трат).

Компания Rehau предлагает для своей продукции комплектацию марки Rautool:

Особенности монтажа водяного теплого пола

Перед укладкой контура с основания пола необходимо тщательно убрать всю грязь. При наличии перепадов высоты их необходимо выровнять. Если дефекты серьезные, зачастую приходится укладывать черновую стяжку. На готовое основание настилается утеплитель со специальным отражателем, препятствующий теплопотерям в сторону перекрытия. Далее укладывают слой гидроизолирующей пленки и арматурной сетки с фиксирующими хомутами. В качестве альтернативного решения довольно часто используются полистирольные маты с углублениями.

Монтаж теплого пола из сшитого полиэтилена осуществляется по ранее составленной схеме. Для соединения отдельных участков используются вышеупомянутые фитинги. Готовая система коммутируется с коллектором и тестируется на предмет работоспособности. На этой стадии важно обнаружить и устранить любые протечки, т.к. после заливки финишной стяжки сделать это будет гораздо сложнее.

Источник

Сшитый полиэтилен для тёплого пола: преимущества выбора труб, монтаж своими руками по шагам

Тёплый водяной пол с каждым годом набирает популярность. Но чтобы он был надёжен и долговечен, важно правильно выбрать трубы, а именно материал, из которого они изготовлены.

В данной статье мы подробно рассмотрим технические характеристики, преимущества и недостатки теплого пола из сшитого полиэтилена, как произвести самостоятельный монтаж и т.д.

Особенности материала

Трубопровод для тёплых полов изготавливается из различного сырья: медь, металлопластик, но наиболее современным видом считается трубка из сшитого полиэтилена.

Сшитый полиэтилен — разновидность этилена, полученного путём химического и физического воздействия на него. При производстве, из молекул этилена происходит образование трёхмерной ячеистой сетки. Данная модель получила название PEX.

Прочность

Прочность данному изделию придают сформировавшиеся в процессе производства, помимо продольных соединений, поперечные. Показатель расширения трубки PEX колеблется в диапазоне от 250 до 800%.

Кроме того, в отличие от полипропилена, материал имеет повышенную стойкость, и не разрушается даже при значительных перепадах температур.

Температурная стойкость

При эксплуатации шлангов из сшитого полиэтилена, рекомендована максимальная температура 140 градусов. Но процессы плавления начинаются при нагреве от +190 градусов.

К сведению! Сшитый полиэтилен имеет повышенную стойкость к кратковременным превышениям температуры.

Поэтому, его рекомендовано использовать в низкотемпературной системе отопления, где нагрев не значительный, и происходят частые температурные перепады. А вот, использовать полиэтилен следует там, где трубопровод постоянно горячий.

Физические свойства

Несмотря на высокую плотность трубок PEX, материал является мягким и эластичным, и обладает следующими свойствами:

Химические свойства

Усовершенствованный процесс производства — сшивка, сделал полиэтилен устойчивей к органическим и неорганическим воздействиям, а также на него не оказывают разрушительного влияния растворители.

Помимо этого, материал стояк к негативному действию окружающей среды: солнечным лучам и кислороду. Это качество вызвано наличием у большинства моделей PEX защитного антидиффузного покрытия.

Другие характеристики

Контуры из полиэтилена имеют диаметр от 10 до 200 мм. Для водяных тёплых полов рекомендованный размер 16 мм.

Основные технические характеристики:

Преимущества и недостатки сшитого полиэтилена

Трубопровод из сшитого полиэтилена, как и любой другой вид, имеет свои плюсы и минусы.

Нельзя не сказать и о незначительных недостатках, которые есть у труб из сшитого полиэтилена. Прежде всего, это касается некоторых сложностей при монтаже.

Участки изгибов труб нуждаются в надёжной фиксации. Помимо этого, при укладке их в конструкцию тёплого пола нужно быть предельно аккуратными, чтобы не повредить защитное покрытие.

Ещё один минус — негативное влияние прямых ультрафиолетовых лучей, под ними материал становится хрупким.

Конструкция полиэтиленовой трубы

Полиэтиленовый контур — конструкция из нескольких слоёв с армирующей прослойкой. Армирование увеличивает прочность изделия, снижает степень его расширения и смягчает скачки давления внутри.

Армирующей прокладкой может выступать полипропилен, стекловолокно, алюминиевая фольга или листы. При соединении нескольких труб, необходимо осуществлять зачистку данного слоя на 1 см.

Важно знать! Стоит заметить, что для конструкций тёплого пола чаще используется контур без армирования.

Кроме этого, сшитый полиэтилен имеет «кислородный барьер» — антидиффузную защиту. Данный слой присутствует во всех изделиях PEX. Если его нет, то происходит проникновение кислорода вглубь, что приводит хоть и к медленному, но разрушению изделия.

Есть несколько видов сшитого полиэтилена, которые используются при изготовлении труб для тёплого пола:

Виды фитингов для стыковки сшитого полиэтилена

Сегодня, чтобы сшивать трубы из полиэтилена между собой, применяются фитинги следующих видов.

Компрессионные

Компрессионные, их ещё называют обжимными — разъёмный способ соединения. Фитинг — гайка, разъёмное кольцо и штуцер, чаще элементы изготовлены из латуни.

Пресс-фитинги

С помощью данного вида фитинга образуется не разъёмное соединение, оно прочное и долговечное. Рекомендовано для использования в конструкции со стяжкой, в системе с высоким уровнем давления и большой температурой.

В пресс-фитиг входит корпус, обжимное кольцо и гильза.

Аксиальные

Аксиальный фитинг — это приспособление имеющее штуцер и гильзу. Установка его производится при помощи расширительных и натяжных инструментов.

Монтаж тёплого пола с трубопроводом из сшитого полиэтилена

Технологически, монтажный процесс по сооружению тёплых полов из сшивных полиэтиленовых контуров — это поэтапная работа по укладке слоёв конструкции. Общая толщина сооружения — около 15 см.

Подготовительные работы

Прежде чем приступить к монтажу системы, следует провести подготовительные действия. Сначала необходимо определиться с моделью труб и комплектующих.

Для обустройства конструкции с обогревом потребуется:

Выбирая коллекторный узел, рекомендовано отдавать предпочтение прибору с балансировочными вентилями и расходомерами, это упростит процесс регулировки системы.

Все необходимые компоненты следует подготовить до начала монтажа, чтобы в процессе работы не отвлекаться.

Схема укладки нагревательного элемента

Существуют несколько основных схем, которые используются при укладке трубопровода тёплого пола: «змейка», «улитка» и «двойная спираль»:

Выбирать укладочную схему для водяного полового отопления следует с учётом особенностей помещения. Если площадь большая, то рекомендована «двойная улитка» или «спираль». Также, данную модель нужно использовать при желании спроецировать зонирование участков по степени нагрева.

При стандартной «змейке» или «улитке» максимальная протяжённость магистрали 60 — 80 метров. В помещениях со значительным превышением длины над шириной комнаты разрешено увеличение размера контура до 120 метров, но при этом диаметр труб должен быть больше.

Важным моментом при укладке труб играет шаг их размещения. Обычно он 10 — 35 см, чем меньше, тем пол будет отдавать больше тепла. В некоторых участках, где степень теплопотерь велика (около двери и окна), шаг следует минимизировать, а в центре комнаты его можно увеличить. Установка труб от стен производится на расстоянии минимум 30 см.

К сведению! Коллектор рекомендовано размещать также в центре квартиры или дома, это позволит производить обогрев всех комнат равномерно.

Расчёт количества труб

Перед приобретением труб из сшитого полиэтилена для тёплого пола нужно рассчитать требуемый размер и диаметр изделия. По существующей практике, подходящим вариантом считаются контуры диаметром 16 мм и толщиной стен 2 мм. При большой площади рекомендован размер 20 — 25 мм.

Чтобы рассчитать количество изделия для обогрева помещения, можно воспользоваться формулой:

На максимальную длину трубопровода влияет диаметр контура. При диаметре 16 мм — 90 м, 20 — 120, 25 — 150 метров.

Подготовка основания под трубы

Начинать непосредственно работы по монтажу «пирога» тёплого пола следует с подготовки черновой основы. Процесс состоит из:

К сведению! Если есть средства, то лучше использовать полимерную мембрану, она позволит полу «дышать».

Затем, на запланированном месте устанавливается котёл и коллектор. Устройство следует подключить к водоснабжению и электропитанию.

Установка полиэтиленовых труб

Трубы из полиэтилена укладываются согласно схеме на пенополистирольные листы или армирующую решётку. Если помещение большое, то площадь разбивают на несколько контуров.

Чтобы упростить процесс монтажа рекомендовано на плитах сделать разметку. Начинать следует от коллектора, второй конец также должен вернуться к нему.

Важно! Перед началом монтажа, следует продумать метод соединения и фиксации труб.

Рекомендовано, чтобы контур был цельный (бесшовный). Но при необходимости, соединение трубок друг с другом, или с коллектором осуществляется сваркой, или обжимными и прессовочными фитингами.

Сшивать контур с использованием прессовочных фитингов — надёжный и несложный метод. На шланг одевается муфта, затем увеличивается диаметр трубы внутри до нужного размера с помощью расширителя. Штуцер хорошо закручивается и на него надевается гильза.

Фиксация труб к арматуре или пенополистирольным плитам производится несколькими способами:

Использование хомутов является самым простым и экономически выгодным вариантом. Требуется всего 2 штуки на 1 метров. По прямой, они монтируются каждые 50 см, на повороте — 20 см.

Основные правила монтажа трубопровода из сшитого полиэтилена:

Подключение воды и опрессовка

Прежде чем заливать стяжку следует проверить систему на функционирование, и на наличие дефектов в магистрали.

Подключение пола заключается в подсоединении шланга подачи и обратки к коллектору. После чего, необходимо открыть регулирующие и воздушные клапаны. Затем включить циркуляционный насос и компрессор, обладающий давлением 5 — 6 бар.

С помощью них, вода подаётся в магистраль на 12 часов. Давление при этом должно превышать рабочее в 1,5 раз. Если в процессе произошёл отстрел хомутов, они ставятся снова, но на 5 см ниже.

По истечению данного времени, все вентиля перекрываются кроме одного, устанавливается давление на рабочий уровень, и производится регулировка каждой ветки поочерёдно.

Заливка стяжки

Только после проверки устройства, можно переходить к укладке следующего слоя конструкции. Есть два варианта — бетонная стяжка и сухой пол.

Бетонная стяжка

Для стяжки, подойдёт раствор как покупной, так и сделанный самостоятельно из цемента марки М300. Минимальный слой бетона, способный защитить трубы из полиэтилена — 3 см, а максимальный 7 см.

Чаще стяжка монтируется без термошвов, они необходимы:

Возможно, заливать армирующую стяжку, то есть с использованием арматурной сетки, это придаёт прочность конструкции.

Заливается стяжка за раз, процесс следует начинать с переднего угла комнаты и заканчивать у двери. После выравнивания бетонной поверхности, пол оставляется на 4 недели для полного высыхания.

Сухие полы

Обустройство сухого пола поверх труб — более лёгкий и быстрый способ, так как нет мокрых процессов, которые трудоёмки и нуждаются в затвердевание.

Недорогим видом сухих полов является керамзитовый песок. Кроме того, при протечке, песок просто убирается и после устранения поломки, снова засыпается.

Правила эксплуатации

На срок службы тёплых полов из полиэтиленовых труб влияют условия эксплуатации — температурный уровень теплоносителя и давление. Трубы PEX хорошо переносят перепады температур, но со временем, это приводит к их старению.

Основные правила эксплуатации, которые позволят продлить срок службы пола:

Какие бывают сложности и ошибки?

При монтаже полиэтиленовых труб не редки случаи залома изделия. Продолжать укладывать такой контур нельзя, его следует заменить, так как со временем он даст течь.

Запрещено делать обжатие пресс-фитингов повторно, поэтому следует приложить максимум усилий при сжатии рукояток. Кроме того, все заусенцы нужно обязательно удалить.

Сравнение полиэтиленовых труб с другими материалами

Сравнение полиэтиленового контура с трубами из других материалов отражено в таблице:

Подводя итог можно сказать, что трубы из меди для тёплого пола — отличный вариант, но по карману не всем. Полипропиленовые изделия дешевле, но недостаточно гибки, а металлопластик плохо переносит температурные изменения.

Поэтому, применение в нагревательных полах трубопровода из сшитого полиэтилена — практично и удобно, и с каждым годом набирает большую популярность. Кроме того, он может выдержать промерзание, а небольшие деформации исчезают при комфортной температуре.

Однако специалисты советуют выбирая трубы для тёплого пола отталкиваться от характеристик помещения и условий эксплуатации, от этого зависит комфорт в доме и срок службы устройства.

Источник

Система напольного отопления на базе труб из сшитого полиэтилена

Выбираете энергоэффективные решения?

Обратите внимание на геотермальные тепловые насосы FORUMHOUSE

Геотермальный тепловой насос EU (старт/стоп)

Геотермальный тепловой насос IQ (псевдоинвертор)

Геотермальный тепловой насос IQ (инвертор)

Для энергоэффективного коттеджа, возводимого в рамках проекта FORUMHOUSE «ДОМ ЗА ГОД», выбран фундамент УШП. Одним из достоинств этого высокотехнологичного основания является интегрированная система напольного водяного отопления. За процессом монтажа теплого пола в коттедже портала можно проследить в истории проекта. В фундаментную плиту дома заложена система напольного отопления Uponor Classic с применением труб из сшитого полиэтилена. В данном материале рассмотрим основы и нюансы устройства подобных систем, которыми делятся специалисты в формате мастер-класса:

Почему выбирают теплый пол

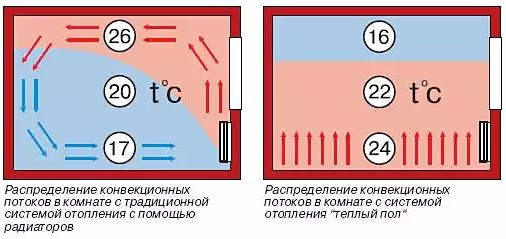

Водяной теплый пол – это низкотемпературная отопительная система, в которой нагревательным элементом является вмонтированный в фундамент или перекрытия контур с жидким теплоносителем. Магистраль подключается к коллекторным узлам, обеспечивающим циркуляцию жидкости и поддержание заданного температурного режима. Основная масса контуров в современных системах выполняется трубами из сшитого полиэтилена (PE-Xa), хотя возможно использование и других разновидностей (металлопластик, гофрированная нержавеющая сталь).

В зависимости от типа основания (грунт, плиты перекрытий, деревянные лаги), монтируют бетонные и плитные (на базе ГКЛ, ОСП, ЦСП и др.) системы теплого пола. Наиболее распространены бетонные системы водяного напольного отопления – контур замуровывается в стяжку чернового пола с соблюдением рекомендованных параметров.

Системы напольного отопления повсеместно распространены в качестве дополнительного источника обогрева, но в последнее время их все чаще выбирают и в качестве основного источника тепла. Это объясняется несколькими факторами:

Выбор оптимального способа отопления зависит не столько от показателей самих систем, сколько от параметров энергосбережения конструкции. Теплый пол в качестве основного отопления показан в энергоэффективных домах, где теплопотери сведены к минимуму.

Зачем нужна теплоизоляция

Независимо от разновидности системы напольного отопления и типа основания, под контур обязательно укладывается слой теплоизоляционного материала.

Изоляция конструкции пола выполняется для уменьшения потерь тепла в направлении вниз. Теплоизоляционный слой должен состоять из жестких плит плотностью не менее 35 кг/мᶟ, чаще всего это ЭППС. Толщина теплоизоляционного слоя должна составлять 30-90 мм, в зависимости от теплопотерь и теплового режима помещений. Как правило, для цокольных этажей толщина слоя составляет 90 мм, для прочих достаточно 30 мм.

Чтобы добиться максимальной теплоотдачи, используют или утеплитель с фольгированным слоем, или поверх утеплителя еще слой материала с отражающей поверхностью. Это также позволит уберечь поверхность плит от контакта с цементным молочком при заливке. С этой же целью используют гидроизоляцию – специальную, входящую в линейку системы определенного производителя, или толстую полиэтиленовую пленку.

Особенности устройства напольного отопления

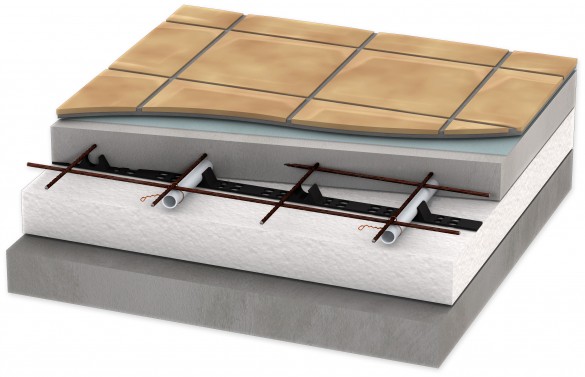

Любая бетонная система теплого пола должна быть «плавающей» – не связанной ни с основанием, ни с ограждающими конструкциями. Коэффициент линейного расширения бетонной стяжки теплого пола составляет 0,5 мм/м при нагревании до 40⁰С. Поэтому необходима изоляция бетонной плиты, чтобы избежать напряжений в конструкции зданий. Нижний разрыв обеспечивается слоем утеплителя, по периметру используется демпферная лента, она и температурные расширения компенсирует, и теплопотери через боковые стены перекрывает. Кроме того, будучи влагостойкой, она предотвращает попадание влаги из стяжки в стены.

Для усиления бетонной стяжки применяется арматурная сетка, которая также может служить основанием для фиксации трубы при монтаже системы.

Металлическая арматурная сетка с ячейкой 150х150х4 мм или 100х100х4 мм служит для усиления бетонной стяжки и может являться основанием, к которому пластиковыми хомутами крепится труба теплого пола. При одинарном армировании сетка укладывается на полистирол, при двойном армировании может дополнительно укладываться поверх труб теплого пола.

Кроме того, для улучшения эксплуатационных характеристик стяжки в раствор вводятся различные модифицирующие добавки, самая распространенная – полипропиленовая фибра.

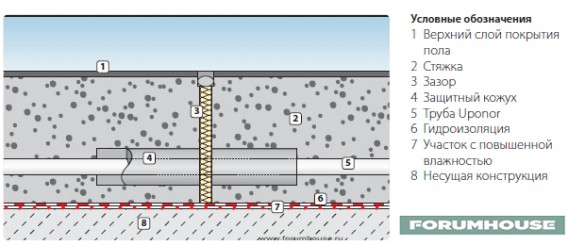

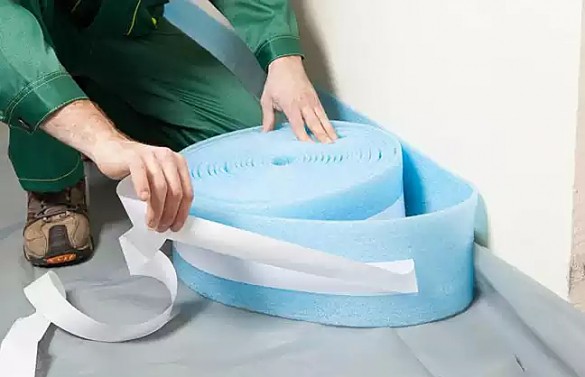

Чтобы минимизировать возможность разрушения стяжки и чистового покрытия из-за теплового расширения в процессе работы теплого пола, площадь поверхности, обогреваемой одной петлей, не должна превышать 30 м² (длина стороны до 8 м). Когда эти габариты превышаются, площадь делят деформационными (компенсационными) швами, по периметру которых укладывают демпферную ленту. Трубы, проходящие через деформационные швы, обязательно защищают специальным кожухом или гофрированной трубой, не допускается попадание под швы петель контура, только трубопроводов (напорный и обратный).

Монтаж систем напольного отопления

Монтаж систем водяного теплого пола проводится в несколько этапов.

Подготовка основания – основание под слоем теплоизоляционных плит должно быть максимально ровным. Если при проверке двухметровым правилом просвет составляет больше 7 мм, необходима заливка выравнивающей смесью. Перед укладкой плит по всему периметру впритык к основанию наклеивается демпферная лента.

Укладка изоляции – толщина слоя изоляции высчитывается, исходя из региона проживания, типа основания (грунт или перекрытия) и характеристик здания. Плиты с пазовой системой укладываются без дополнительной фиксации, швы состыкованных плит проклеивают специальным скотчем. «Фартук» демпферной ленты укладывается поверх плит, после чего поверхность застилается гидроизоляцией или мультифольгой.

Использование мультифольги увеличивает количество тепла, излучаемого вверх, уменьшая количество тепловых потерь вниз. Она водонепроницаема, что предотвращает проникновение цементного молочка и влаги в лежащий под ней теплоизоляционный материал.

Укладка контура – труба укладывается с шагом 100-300 мм по выбранному типу контура (змеевик, двойной змеевик, спираль). Самый распространенный способ фиксации – к арматурной сетке крепежной проволокой или пластиковыми затягивающимися хомутами.

Также применяется специальный крепеж, утапливаемый острым концом в плиту изоляции, и пластиковые панели с рельефными фиксаторами. При использовании панелей сначала выполняется их укладка, но экономится время на фиксации трубы – она раскладывается по рисунку по мере разматывания из бухты с учетом рекомендаций.

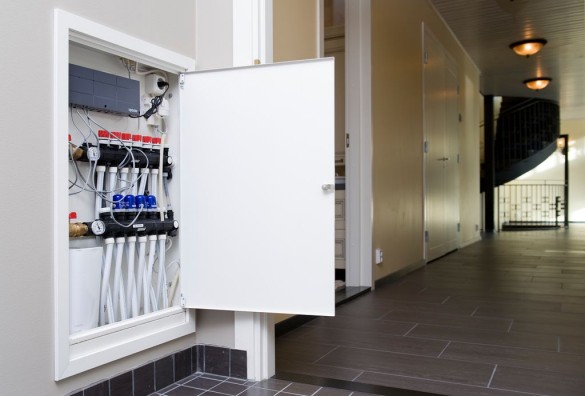

Каждая петля тепловой трубы начинается и заканчивается в распределительном коллекторе – без стыков. Трубопроводы не должны иметь изломов в местах ее поворота на 90⁰.

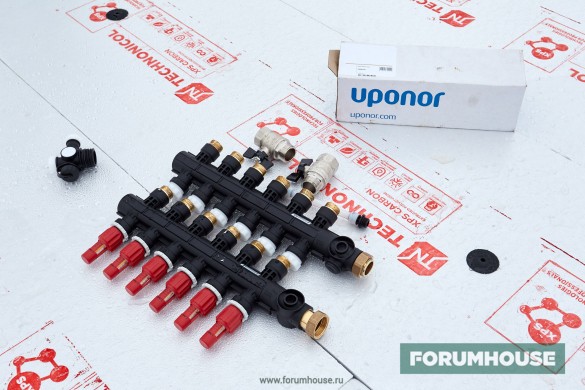

После укладки контура петли подсоединяются к коллекторам посредством резьбовых адаптеров, сшитый полиэтилен беспроблемно сгибается под нужным углом вручную и заводится в коллекторный шкаф.

Гидравлические испытания – по существующим нормативам для проверки герметичности системы в ней посредством специального оборудования (опрессовщик) нагнетается давление, в полтора раза превышающее рабочее, недопустимо наличие малейших протечек.

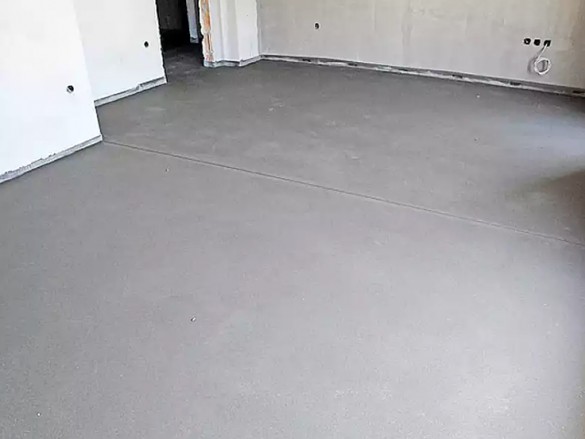

Бетонирование – после проведения гидравлических испытаний выполняется заливка стяжки, поверхность должна быть сухой и чистой, без пыли и загрязнений, при необходимости для удаления мусора используется строительный пылесос.

Желательно защитить заливку от сквозняков и не допускать пересыхания в процессе набора бетоном марочной прочности.

Тепловые испытания – после полного затвердевания бетона (3-4 недели) проводят тепловое испытание водяной напольной системы, начинают с нагрева теплоносителя до 25⁰С, на рабочий температурный режим выходят постепенно, прибавляя в день по 5⁰С. Чем толще слой стяжки, тем больше времени потребуется для выхода системы на стабильный режим.

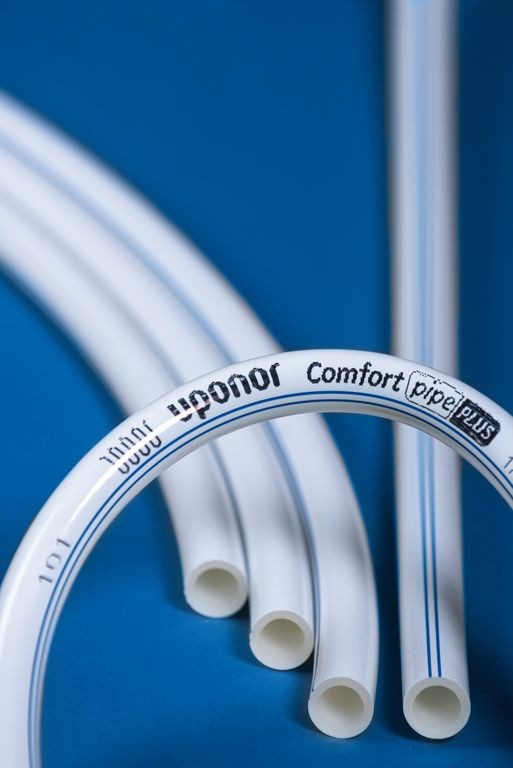

Правильно смонтированная водяная система напольного отопления с трубой из сшитого полиэтилена способна служить десятилетиями, не требуя демонтажа и замены.
