как установить стекло на заднюю дверь ваз 2110

Снятие, установка, замена стекла задней двери

Снятие

1. Снимаем обшивку задней двери.

2. Снимаем стеклоподъемник.

Примечание. Выполняя следующую работу, не используйте отвертку как рычаг.

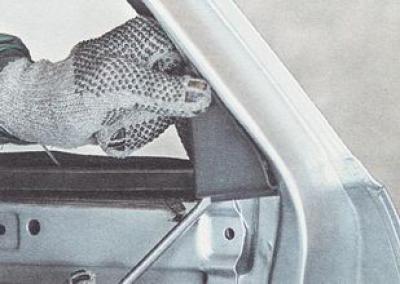

4. Шлицевую отвертку с широким лезвием подсовываем под декоративную накладку (накладка крепится на одном пружинящем зажиме, расположенном на ее внутренней стороне по центру). Повернув отвертку вокруг ее оси, снимаем накладку с двери.

как установить стекло на заднюю дверь ваз 2110. Смотреть фото как установить стекло на заднюю дверь ваз 2110. Смотреть картинку как установить стекло на заднюю дверь ваз 2110. Картинка про как установить стекло на заднюю дверь ваз 2110. Фото как установить стекло на заднюю дверь ваз 2110

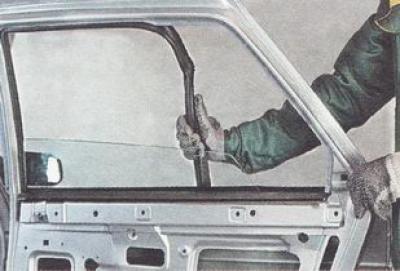

5. Снимаем верхний резиновый уплотнитель стекла.

как установить стекло на заднюю дверь ваз 2110. Смотреть фото как установить стекло на заднюю дверь ваз 2110. Смотреть картинку как установить стекло на заднюю дверь ваз 2110. Картинка про как установить стекло на заднюю дверь ваз 2110. Фото как установить стекло на заднюю дверь ваз 2110

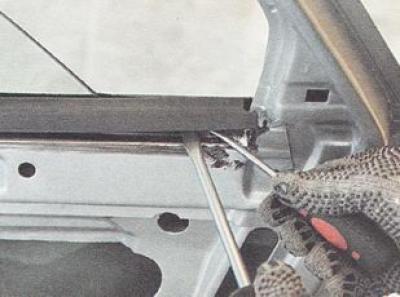

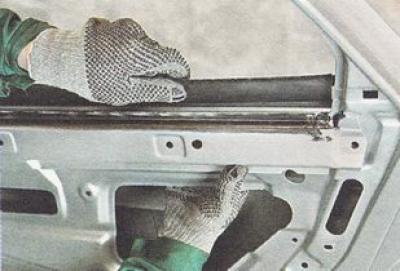

6. Двумя шлицевыми отвертками снимаем внутренний нижний уплотнитель стекла, начиная с заднего конца. Отверткой с тонким лезвием отжимаем нижнюю грань уплотнителя и выводим ее из зацепления с панелью двери. Одновременно, отверткой с широким лезвием приподнимаем уплотнитель, не давая ему зацепиться.

как установить стекло на заднюю дверь ваз 2110. Смотреть фото как установить стекло на заднюю дверь ваз 2110. Смотреть картинку как установить стекло на заднюю дверь ваз 2110. Картинка про как установить стекло на заднюю дверь ваз 2110. Фото как установить стекло на заднюю дверь ваз 2110

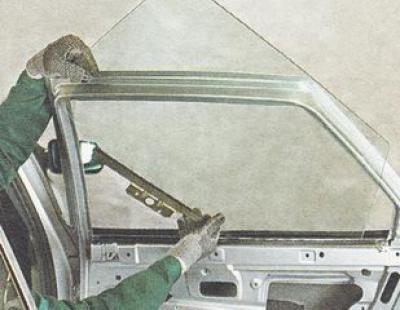

7. Извлекаем стекло через проем между наружной и внутренней панелями двери.

как установить стекло на заднюю дверь ваз 2110. Смотреть фото как установить стекло на заднюю дверь ваз 2110. Смотреть картинку как установить стекло на заднюю дверь ваз 2110. Картинка про как установить стекло на заднюю дверь ваз 2110. Фото как установить стекло на заднюю дверь ваз 2110

Примечание. Если необходимо полностью разобрать дверь, то, слегка надавливая одной рукой на наружный уплотнитель, другой рукой выводим нижнюю кромку уплотнителя из зацепления с внутренней панелью двери и снимаем уплотнитель.

как установить стекло на заднюю дверь ваз 2110. Смотреть фото как установить стекло на заднюю дверь ваз 2110. Смотреть картинку как установить стекло на заднюю дверь ваз 2110. Картинка про как установить стекло на заднюю дверь ваз 2110. Фото как установить стекло на заднюю дверь ваз 2110

Установка

Устанавливаем на автомобиль стекло и все снятые ранее детали в обратной последовательности.

Источник

Лада 2110 Tinka › Бортжурнал › Замена лобового и заднего стекла ваз 2110

Замена лобового и заднего стекла автомобиля ВАЗ-2110

Вклеиваем стекла при их замене, потере герметичности клеевого шва, правке поврежденного кузова.
Вырезание и вклеивание всех стекол производится одинаково, поэтому подробно рассмотрим только операцию замены заднего стекла.

Снимаем в салоне накладки задних стоек (смотрим статью – «Как снять обивку крыши автомобиля ВАЗ-2110»).

Поддеваем отверткой и извлекаем по три пистона крепления двух угловых панелей к боковым стойкам.

как установить стекло на заднюю дверь ваз 2110. Смотреть фото как установить стекло на заднюю дверь ваз 2110. Смотреть картинку как установить стекло на заднюю дверь ваз 2110. Картинка про как установить стекло на заднюю дверь ваз 2110. Фото как установить стекло на заднюю дверь ваз 2110

В салоне крестообразной отверткой отворачиваем по две пластмассовые гайки крепления каждой панели к задним стойкам.

Снимаем угловые панели.

как установить стекло на заднюю дверь ваз 2110. Смотреть фото как установить стекло на заднюю дверь ваз 2110. Смотреть картинку как установить стекло на заднюю дверь ваз 2110. Картинка про как установить стекло на заднюю дверь ваз 2110. Фото как установить стекло на заднюю дверь ваз 2110

Отсоединяем провода от нагревательного элемента стекла.

как установить стекло на заднюю дверь ваз 2110. Смотреть фото как установить стекло на заднюю дверь ваз 2110. Смотреть картинку как установить стекло на заднюю дверь ваз 2110. Картинка про как установить стекло на заднюю дверь ваз 2110. Фото как установить стекло на заднюю дверь ваз 2110

Снимаем окантовку стекла

как установить стекло на заднюю дверь ваз 2110. Смотреть фото как установить стекло на заднюю дверь ваз 2110. Смотреть картинку как установить стекло на заднюю дверь ваз 2110. Картинка про как установить стекло на заднюю дверь ваз 2110. Фото как установить стекло на заднюю дверь ваз 2110

Снимаем крышку багажника.

Снимаем уплотнитель багажника.

Для вырезания стекла необходимо проделать в клеевом шве отверстие, чтобы пропустить через него струну.

Для этого прокалываем клеевой шов стальной проволокой…

как установить стекло на заднюю дверь ваз 2110. Смотреть фото как установить стекло на заднюю дверь ваз 2110. Смотреть картинку как установить стекло на заднюю дверь ваз 2110. Картинка про как установить стекло на заднюю дверь ваз 2110. Фото как установить стекло на заднюю дверь ваз 2110

…или делаем струной пропил в нижнем углу стекла.

как установить стекло на заднюю дверь ваз 2110. Смотреть фото как установить стекло на заднюю дверь ваз 2110. Смотреть картинку как установить стекло на заднюю дверь ваз 2110. Картинка про как установить стекло на заднюю дверь ваз 2110. Фото как установить стекло на заднюю дверь ваз 2110

Продеваем через отверстие струну и прикрепляем к ее концам держатели.

как установить стекло на заднюю дверь ваз 2110. Смотреть фото как установить стекло на заднюю дверь ваз 2110. Смотреть картинку как установить стекло на заднюю дверь ваз 2110. Картинка про как установить стекло на заднюю дверь ваз 2110. Фото как установить стекло на заднюю дверь ваз 2110

Распилив струной клеевой шов по всему периметру, вынимаем стекло.

как установить стекло на заднюю дверь ваз 2110. Смотреть фото как установить стекло на заднюю дверь ваз 2110. Смотреть картинку как установить стекло на заднюю дверь ваз 2110. Картинка про как установить стекло на заднюю дверь ваз 2110. Фото как установить стекло на заднюю дверь ваз 2110

Закаленное заднее стекло при сильном ударе рассыпается на мелкие осколки (например, в результате ДТП).

В этом случае перед вклейкой нового стекла нужно очистить проем от осколков и срезать старый клеевой шов с остатками стекла.

Срезаем старый клеевой шов острым ножом, оставляя слой толщиной 1-2 мм.

как установить стекло на заднюю дверь ваз 2110. Смотреть фото как установить стекло на заднюю дверь ваз 2110. Смотреть картинку как установить стекло на заднюю дверь ваз 2110. Картинка про как установить стекло на заднюю дверь ваз 2110. Фото как установить стекло на заднюю дверь ваз 2110

Для вклейки стекла необходим набор, включающий тубу с клеем, обезжириватель и грунтовку (праймер), а также «пистолет» — для выдавливания клея из тубы.

как установить стекло на заднюю дверь ваз 2110. Смотреть фото как установить стекло на заднюю дверь ваз 2110. Смотреть картинку как установить стекло на заднюю дверь ваз 2110. Картинка про как установить стекло на заднюю дверь ваз 2110. Фото как установить стекло на заднюю дверь ваз 2110

Обезжириваем по всему периметру край стекла в месте нанесения клея и оконный проем



Цены на установку автостекол для LADA

• лобовое стекло — от 2000 ₽; • заднее стекло — от 2000 ₽; • боковое стекло — от 1000 ₽; • кузовное некапсулированное стекло — от 1000 ₽; • кузовное капсулированное стекло — по результатам осмотра авто.

Обратитесь к нам по телефону, назначьте удобное время. И Вы можете быть уверены, что работа будет выполнена в кратчайшие сроки. Если для Вас удобнее будет вызвать нашу специализированную бригаду по Вашему адресу, такая возможность тоже предусмотрена, мы выполним работу на месте. Если Вы решили просто приобрести у нас автостекло, то мы его доставим по указанному адресу.

как установить стекло на заднюю дверь ваз 2110. Смотреть фото как установить стекло на заднюю дверь ваз 2110. Смотреть картинку как установить стекло на заднюю дверь ваз 2110. Картинка про как установить стекло на заднюю дверь ваз 2110. Фото как установить стекло на заднюю дверь ваз 2110


Как поменять заднее стекло на ваз 2110

как установить стекло на заднюю дверь ваз 2110. Смотреть фото как установить стекло на заднюю дверь ваз 2110. Смотреть картинку как установить стекло на заднюю дверь ваз 2110. Картинка про как установить стекло на заднюю дверь ваз 2110. Фото как установить стекло на заднюю дверь ваз 2110

На ваз 2110 замена заднего стекла в автомобилях ВАЗ десятого семейства, задача не сильно сложная и займёт около 1 часа. В случае соблюдения технологии результат не разочарует, но эту технологию необходимо знать и не отступать от неё. Ведь замена заднего стекла ваз 2110 является процедурой, которая связана с силовым элементом кузова (увеличивает жёсткость на скручивание кузова) и его неправильная вклейка (стекло крепится посредством вклеивания в проём) чревата не только протечками воды в салон, но и ухудшением управляемости.

Выбор пленки для затемнения

Тонировка Ваз 2110 своими руками начинается с приобретения тонировочной пленки на рынке или в магазине. Сам процесс затемнения будет заключаться в наклеивании этой пленки на внутреннюю сторону стекла. При покупке пленки для тонировки целесообразно пользоваться ГОСТом или соответствующим нормативным документом, в котором будет указана допустимая светопропускающая способность затемняющего материала.

Если провести выбор грамотно, то у Вас не возникнет проблем ни с обзором трассы, ни с дорожными инспекторами, поскольку это будет разрешенная тонировка на стеклах. Некоторые тонируют и лобовое стекло, чего делать нельзя. Любая тонировка ухудшает видимость, в то время как производители автостекла борются за увеличение его прозрачности путем очистки расплава от примесей железа.

Выбирая пленку, следует обратить внимание на ее основу. В последнее время набирают популярность силиконовые пленки, которые можно многократно наклеивать и снимать без какого-либо ущерба. Съемную тонировку можно посоветовать любителям радикально черных стекол, среди которых немало владельцев ВАЗ 2110.

Пленки на силиконовой основе легко снимаются со стекла и при этом остаются целыми и невредимыми. Их можно смять, бросить в багажник, а потом прополоснуть в воде и снова наклеить.

как установить стекло на заднюю дверь ваз 2110. Смотреть фото как установить стекло на заднюю дверь ваз 2110. Смотреть картинку как установить стекло на заднюю дверь ваз 2110. Картинка про как установить стекло на заднюю дверь ваз 2110. Фото как установить стекло на заднюю дверь ваз 2110

Если Вы решили затемнить стекла своей «десятки» в пределах разрешенной прозрачности, то покупать силиконовые пленки не имеет смысла. Они дороже обычных, но в данном случае их снимать не придется, а потому главное преимущество съемных пленок остается невостребованным. Отсюда вывод: зачем платить больше?

Замена своими руками

Даже доверяя профессионалам, полезно знать, как необходимо производить замену, чтобы исключить возможный брак, принимая выполненную работу. Кроме того по-прежнему актуальна поговорка — «хочешь сделать хорошо — сделай это сам». Да и на самостоятельно выполненную работу всегда приятно смотреть, особенно если она сделана хорошо.

Первая часть работ

Для замены заднего стекла нам потребуются:

Примечание. Лучше всего клей двух компонентный (так называемый «прайм» наносится перед нанесением непосредственно клея) и с достаточной комплектацией. Полезно наличие растворителя и специальной струны (с ручками), для вырезания старого стекла, если это необходимо.

Далее необходимо удалить старое стекло. Если оно сильно разбито или вовсе отсутствует — то проблем нет,но если замена стекла обусловлена лишь трещиной — то придётся поработать. Здесь нам потребуется стальная струна, чтобы прорезать клей между проёмом и стеклом, а также помощник, т.к. работать со струной необходимо как внутри автомобиля, так и снаружи. Итак, приступим:

Примечание. Если с внутренней стороны заднего стекла пользоваться струной мешают элементы отделки салона, то необходимо их демонтировать, чтобы не повредить (например — третий стоп сигнал, если установлен на заднее стекло или вплотную к нему). Произвести осмотр лучше до начала работ.

Первая часть работ произведена, теперь необходимо подготовить проём для вклеивания нового заднего стекла. К этим работам необходимо отнестись со всей внимательностью, т.к. это напрямую отразится на итоговом результате и долговечности.

Вторая часть работ по замене

Примечание. Полезно обработать металл в проёме антикоррозийным составом, чтобы исключить распространение ржавчины. Антикор для этой цели лучше использовать жидкий и не «жирный». Места, где ляжет клей, от антикора необходимо очистить с помощью растворителя.

Заключительный этап работ

Теперь проём готов. Осталась заключительная часть, но к ней полезно подготовиться, т.к. присутствуют процедуры, ограниченные по времени выполнения. Необходимо расположить новое заднее стекло поблизости, предварительно закрепив на нём инструмент для его удержания и, одев уплотнительную резинку. Подготовить скотч и положить его в зону досягаемости (например, на крышу автомобиля), т.к. необходимо будет удерживать стекло и параллельно фиксировать его скотчем. Также надо внимательно прочитать инструкцию клеящего состава и внести, при необходимости, корректировки в дальнейшие действия, а также подготовить его к использованию. Можно посмотреть процесс замены в данном видео-обзоре.

Примечание. При использовании грунтовки, после её нанесения, необходимо успеть выполнить все последующие операции в течении 15 минут (у большинства клеевых составов). Поэтому важна скорость, точность и подготовленность к процессу.

Теперь, когда новое стекло на месте и клей затвердевает, можно уже не спеша собрать обратно демонтированные элементы салона автомобиля, если таковые были сняты. Скотч нельзя отклеивать, пока не затвердеет полностью клей (обычно 24 часа). После проведённых операций необходимо придерживаться следующих рекомендаций в течении первых 24 часов:

Если все шаги технологии соблюдены и выполнены рекомендации по первичному использованию, то новое стекло прослужит долгие годы и не даст повода для беспокойства. Как видим, своими руками можно многое сделать, тем более, если рядом есть инструкция. Так же на нашем ресурсе Вы можете узнать о замене бокового стекла. Так можно даже неплохо сэкономить, ведь цена на услуги данного типа в автосервисах не низкая.

Источник

Снятие, установка, замена стекла задней двери

Как снять и установить стекло на двери на ВАЗ 2110.

1. Нужно снять обивку двери.

как установить стекло на заднюю дверь ваз 2110. Смотреть фото как установить стекло на заднюю дверь ваз 2110. Смотреть картинку как установить стекло на заднюю дверь ваз 2110. Картинка про как установить стекло на заднюю дверь ваз 2110. Фото как установить стекло на заднюю дверь ваз 2110

2. Снимаем нижний уплотнитель

как установить стекло на заднюю дверь ваз 2110. Смотреть фото как установить стекло на заднюю дверь ваз 2110. Смотреть картинку как установить стекло на заднюю дверь ваз 2110. Картинка про как установить стекло на заднюю дверь ваз 2110. Фото как установить стекло на заднюю дверь ваз 2110

3. Поднимите или опустите стекло, чтобы открутить болты крепления обоймы стекла. Откручивать нужно 2 болта крепления обоймы стекла к ползуну стеклоподъемника.

как установить стекло на заднюю дверь ваз 2110. Смотреть фото как установить стекло на заднюю дверь ваз 2110. Смотреть картинку как установить стекло на заднюю дверь ваз 2110. Картинка про как установить стекло на заднюю дверь ваз 2110. Фото как установить стекло на заднюю дверь ваз 2110

4. Придерживая стекло одной рукой, опустите ползун стеклоподъемника вниз.

как установить стекло на заднюю дверь ваз 2110. Смотреть фото как установить стекло на заднюю дверь ваз 2110. Смотреть картинку как установить стекло на заднюю дверь ваз 2110. Картинка про как установить стекло на заднюю дверь ваз 2110. Фото как установить стекло на заднюю дверь ваз 2110

5. Поднимите заднюю часть стекла, чтобы вынуть стекло из передней двери.

как установить стекло на заднюю дверь ваз 2110. Смотреть фото как установить стекло на заднюю дверь ваз 2110. Смотреть картинку как установить стекло на заднюю дверь ваз 2110. Картинка про как установить стекло на заднюю дверь ваз 2110. Фото как установить стекло на заднюю дверь ваз 2110

6. Взявшись за переднюю часть, выньте его из задней двери.

как установить стекло на заднюю дверь ваз 2110. Смотреть фото как установить стекло на заднюю дверь ваз 2110. Смотреть картинку как установить стекло на заднюю дверь ваз 2110. Картинка про как установить стекло на заднюю дверь ваз 2110. Фото как установить стекло на заднюю дверь ваз 2110

7. Стекла устанавливаются назад в двери в обратном порядке. Главное при этом следить, чтобы оно вошло в направляющие по обеим сторонам двери. И необходимо проверить легкость перемещения стекла.

На автомобилях десятого семейства, таких как ВАЗ 2110, 2111 и 2112 передние и задние стекла устанавливаются при помощи специального клея. Соответственно, при необходимости его замены или снятия, придется срезать клей по всему периметру. Для выполнения данной процедуры понадобится следующий инструмент:

В обычном магазине автозапчастей можно купить специальную струну для срезания стекол, но вот набор необходимого инструмента придется заказывать отдельно. Чтобы более детально показать весь процесс работы, я записал очередной виде обзор по данной теме. А ниже вкратце будет описан порядок действий:

Как уже говорил, выполнял данную процедуру впервые, поэтому пришлось потратить немного лишней струны, времени и нервов. Что касается установки нового стекла, то, к сожалению, я этого не делал, поэтому показать все не могу наглядно.

Но судя по опыту некоторых мастеров, эта работа довольно простая. Главное — нанести по всей площади ровным слоем клей и установить заднее стекло на место. Если будет возможность когда-нибудь записать подобный ремонт на видео, обязательно все сделаю!

Источники

Демонтаж лобового стекла

Открыв двигательный отсек, снимают резиновый уплотнитель лобового стекла. Для этого молдинг нужно потянуть за край. Удаление молдинга даст возможность достать из-под стекла резиновые прокладки треугольной формы.

Выпиливание производится следующим образом. Старый затвердевший клей прокалывается ножом или каким-либо другим острым предметом. В полученное отверстие аккуратно вставляется и протягивается (в салон) струна, на концах которой затем крепятся ручки.

В нижней части стекло ВАЗ 2110 прорезается под капотом. Выполняя эту часть операции, следует принять необходимые меры, чтобы не повредить торпеду.

Вопрос/ответ по предохранителям на ВАЗ 2110, 2111, 2112

Отвечаем на некоторые присланные вопросы по теме.

Подскажите, ваз 2110 перестал работать левый указатель поворота и дальний свет фар в чем может быть причина? Откройте блок предохранителей и реле, возможно отошел контакт, пошевелите провода, посмотрите и проверьте и если надо замените предохранители своими руками.

Подскажите пожалуйста уже замучился, замыкает моторчик омывателя, свет в салоне с часами и перегорает при этом предохранитель F17? Ставьте лампочку вместо предохранителя, отключайте все приборы, которые на этом предохранителе висят. Включайте зажигание. Если лампа не горит — поочередно подключайте все обратно. На каком загорится, там и проблема. Если горит сразу — короткое в проводке.

Подскажите что может быть, тускло горят огни заднего хода, если одну лампочку убрать, то вторая начинает гореть нормально, ставишь на место обе горят в пол силы. Стоп сигналы на этой же плате горят нормально. Эта проблема связана с плохим контактом массы.

Почему плавится предохранитель F8? Посмотрите под ополиком с водительской стороны. Если забивался катализатор, то тогда провода которые идут на обогрев переломились.

Почему печка выключена, а горячий воздух поступает? Если горячий воздух, а стоит переключатель на холодном, то закис электро привод крана.

Машина заводится только периодически включаю зажигание приборы горят. Завожу на прямую стартер и заводится. Подскажите в чем проблема? Поставьте между замком и стартером реле, не поможет — то замок зажигания.

НАШИ ЦЕНТРЫ НА КАРТЕ ГОРОДА

Ищете, где быстро и недорого можно купить и заменить заднее стекло на ВАЗ 2111 в Санкт-Петербурге? Сеть СТО «Главстекла» предлагает установить задние стекла Lada 2111 по очень привлекательным ценам. Стекла для моделей всех годов выпуска: от самых бюджетных до стекол с подогревом и датчиком дождя.

В Санкт-Петербурге каждый день устанавливаются десятки задних стекол. Каждое 3-е из них — на СТО «Главстекла».

Есть специализированное помещение и профессиональный инструмент

Гарантия качественной замены обеспечена наличием помещения без пыли и сквозняков, а также профессионального инструмента: съёмников, виброножей, струн, капроновых нитей и др. инструмента.

Консультации опытных мастеров

Вам помогут выбрать оптимальный вариант: ремонт мелких сколов или заменить на новое стекло. И это не обязательно оригинальное стекло. Всё зависит от возраста и общего состояния автомобиля. Кстати, мастер всегда предупредит о признаках начинающейся коррозии кузова. Часто она начинается именно с рамок автостекла.

Чистая работа, отличный результат

Не все сервисы владеют технологией установки автостекол на конвейере производителей. Перед процедурой замены детали интерьера и кузова надёжно укрываются защитной плёнкой. Остатки старого клея, грязь тщательно удаляются. Ваше новое заднее стекло получит аккуратные, незаметные клеевые швы. Будет сидеть как влитое!

Удобно и быстро: мы всегда рядом

СТО «Главстекла» находятся в каждом районе города. Благодаря применению полиуретанового клея автомобилем можно пользоваться уже через 2 часа после замены.

Сделайте всего 3 шага навстречу своему новому заднему стеклу:

СТО «Главстекла»: профессиональная замена стекла в день обращения!

Модельный ряд Lada 2111

Дверь задка одностворчатая с верхним расположением петель, с неподвижным, приклеенным стеклом. В открытом положении дверь удерживается газонаполненными телескопическими упорами. Двери задка автомобилей ВАЗ-2111 и ВАЗ-2112 несколько отличаются устройством петель и их креплением (см. рис. 10.2)

Дверь задка автомобиля ВАЗ-2112 снимается в следующем порядке:

Мы работаем на рынке автостекол Москвы более 7 лет

Установка в вашем присутствии за 1.5 часа

Возможность установки автостекол с выездом на вашей территории

Мы открыты для сотрудничества с автопарками, работаем за безналичный расчёт

Источники

Виды повреждений

Ветровой щиток по своей структуре представляет триплекс — ударостойкий материал, в котором два слоя стеклянные, а посередине тонкая пленка. Это позволяет запчасти не рассыпаться при ударе. Мастера делят повреждения на два типа:

Если не получается поменять в скором времени, можно прибегнуть к нескольким хитростям:

Все меры дадут временный эффект, а запчасть все равно нужно будет менять.

Установка нового стекла ВАЗ

Приступая к установке ветровика, надо все время помнить о том, что при укладке панели на раму нельзя нарушать свежий клеевой слой.

как установить стекло на заднюю дверь ваз 2110. Смотреть фото как установить стекло на заднюю дверь ваз 2110. Смотреть картинку как установить стекло на заднюю дверь ваз 2110. Картинка про как установить стекло на заднюю дверь ваз 2110. Фото как установить стекло на заднюю дверь ваз 2110

Начать следует с того, что лобовое стекло необходимо расположить на столе внешней стороной вверх. На него аккуратно надевают резиновый уплотнитель и молдинг. Если эти компоненты были установлены на старом, демонтированной стекле, но сохранились в приличном техническом состоянии, то их можно использовать повторно на новой панели. При неплотном прилегании уплотнителя к кромке ветрового стекла его можно зафиксировать скотчем.

Для того чтобы укладка была качественной и удобной для исполнителей, рекомендуется приоткрыть капот и опустить стекла на передних дверях. Придерживая одной рукой низ панели, другой рукой, просунутой внутрь салона через проем окна, следует спокойно контролировать весь процесс. Стекло заносится его нижней частью на нижнюю кромку лобового проема кузова и аккуратно опускается на раму с проклеенными краями.

Следует помнить, что клей должен высыхать до полной кондиции в течение 12-15 часов. Только после этого можно начинать эксплуатировать автомобиль.

Схема блока предохранителей ВАЗ-2111

как установить стекло на заднюю дверь ваз 2110. Смотреть фото как установить стекло на заднюю дверь ваз 2110. Смотреть картинку как установить стекло на заднюю дверь ваз 2110. Картинка про как установить стекло на заднюю дверь ваз 2110. Фото как установить стекло на заднюю дверь ваз 2110

как установить стекло на заднюю дверь ваз 2110. Смотреть фото как установить стекло на заднюю дверь ваз 2110. Смотреть картинку как установить стекло на заднюю дверь ваз 2110. Картинка про как установить стекло на заднюю дверь ваз 2110. Фото как установить стекло на заднюю дверь ваз 2110

РЕМОНТ АВТОЭЛЕКТРОНИКИ ЗАРЯДНЫЕ УСТРОЙСТВА ДЛЯ АКБ

как установить стекло на заднюю дверь ваз 2110. Смотреть фото как установить стекло на заднюю дверь ваз 2110. Смотреть картинку как установить стекло на заднюю дверь ваз 2110. Картинка про как установить стекло на заднюю дверь ваз 2110. Фото как установить стекло на заднюю дверь ваз 2110как установить стекло на заднюю дверь ваз 2110. Смотреть фото как установить стекло на заднюю дверь ваз 2110. Смотреть картинку как установить стекло на заднюю дверь ваз 2110. Картинка про как установить стекло на заднюю дверь ваз 2110. Фото как установить стекло на заднюю дверь ваз 2110

Схема электрооборудования ВАЗ-2111 карбюратор

как установить стекло на заднюю дверь ваз 2110. Смотреть фото как установить стекло на заднюю дверь ваз 2110. Смотреть картинку как установить стекло на заднюю дверь ваз 2110. Картинка про как установить стекло на заднюю дверь ваз 2110. Фото как установить стекло на заднюю дверь ваз 2110

1. блок-фара; 2. датчики износа передних тормозных колодок; 3. датчик включения электродвигателя вентилятора; 4. электродвигатель вентилятора системы охлаждения двигателя; 5. звуковой сигнал; 6. генератор: 7. датчик уровня масла; 8. блок управления электромагнитным клапаном карбюратора; 9. контроллер отопителя; 10. выключатель клапана рециркуляции; 11. лампа подсветки рычагов управления отопителем; 12. коммутатор; 13. концевой выключатель карбюратора; 14. датчик контрольной лампы давления масла; 15. свечи зажигания; 16. электромагнитный клапан карбюратора; 17. датчик указателя температуры охлаждающей жидкости; 18. датчик-распределитель зажигания; 19. катушка зажигания; 20. стартер ВАЗ-2111; 21. электродвигатель вентилятора отопителя; 22. дополнительный резистор электродвигателя отопителя; 23. датчик скорости; 24. выключатель света заднего хода; 25. микромоторедуктор привода заслонки отопителя; 26. клапан рециркуляции; 27. датчик уровня тормозной жидкости; 28. колодки для подключения электродвигателя омывателя заднего стекла; 29. аккумуляторная батарея; 30. электродвигатель смывателя ветрового стекла; 31. датчик уровня омывающей жидкости; 32. датчик уровня охлаждающей жидкости; 33. моторедуктор очистителя ветрового стекла; 34. монтажный блок: 35. колодки для подключения жгута предупредительного света; 36. переключатель наружного освещения; 37. комбинация приборов; 38. выключатель заднего противотуманного света; 39. контрольная лампа противотуманного света; 40. контрольная лампа обогрева заднего стекла; 41. часы; 42. выключатель обогрева заднего стекла; 43. подрулевой переключатель; 44. колодка для переключения проводов при установке блок-фар другого типа; 45. регулятор освещения приборов; 46. выключатель зажигания; 47. колодки для подключения жгута проводов очистителей фар; 48. розетка для переносной лампы; 49. плафон индивидуального освещения салона; 50. выключатель стоп-сигнала; 51. плафон освещения салона; 52. блок бортовой системы контроля; 53. датчик указателя уровня топлива; 54. выключатель аварийной сигнализации ВАЗ-2111; 55. датчик ремня безопасности водителя; 56. прикуриватель; 57. лампа подсветки пепельницы; 58. выключатель лампы освещения вещевого ящика; 59. колодка для подключения бортового компьютера; 60. лампа освещения вещевого ящика; 61. боковые указатели поворота; 62. выключатели в стойках передних дверей; 63. выключатели в стойках задних дверей; 64. выключатель контрольной лампы стояночного тормоза; 65. фонарь освещения багажника; 66. датчик температуры для системы отопления; 67. наружные задние фонари; 68. внутренние задние фонари; 69. фонари освещения номерного знака; 70. элемент обогрева заднего стекла; 71. колодка для подключения дополнительного стоп-сигнала ВАЗ 2111.

Назначение датчика детонации ВАЗ 2110-2112 и принцип его работы

В современных «десятках» с инжектором датчик детонации ВАЗ 2110 необходим для управления электронной логикой задающего момента поджига топливной смеси свечами зажигания. Поздний поджиг является причиной большого перерасхода топлива, снижения мощности и перегрева ДВС. Слишком ранний же является причиной перегорания клапанов, микровзрывов (детонации) и падения мощности.

Таким образом, если у вас в салоне горит соответствующая индикация, сообщающая, что датчик детонации ВАЗ 2110 неисправен (Check Engine) — стоит без отлагательств позаботится о его ремонте. В данном случае электроника переводит систему управления двигателем в безопасный режим, неоптимальный с точки зрения мощности ДВС и расхода топлива.

Принцип работы любого ДД на ВАЗ 2112, 2111 и 2110 основывается на пьезоэлектрическом эффекте, когда уровень генерируемого напряжения напрямую зависит от степени физического воздействия на пьезоэлемент. Чем больше встряска, усилие, давление либо нажатие — тем больше выдаваемый импульс напряжения.

На автомобилях ВАЗ 2110-2112 может быть установлено два возможных типа датчика детонации:

В первом случае преобразователь АЦП контроллера управления воспринимает весь спектр аналоговых токовых сигналов, генерируемых датчиком. В случае же использования явления резонанса, измерительный блок воспринимает лишь вибрации определенной частоты, характерной для момента детонации внутри ДВС.

Меняем датчик детонации ВАЗ 2110-2112

Если ваш автомобиль неожиданно сообщил о проблемах датчика детонации ВАЗ 2112, и предварительная диагностика констатировала выход из строя непосредственно контролирующего детонацию элемента — можно приступить к процессу его замены. Купите новый элемент за 100-200 руб, предварительно проверив его работоспособность мультиметром, и приготовьтесь к замене. Займет этот процесс у вас не более 10-20 мин личного времени.

Обратите внимание на маркировку, нанесенную на вашем датчике детонации. Несмотря на внешнее сходство, разные их модели могут несколько отличаться по уровню генерируемых сигналов

Также не забывайте, что широкополосный датчик меняется только на аналогичный. Это же касается и аналогичных устройств резонансного типа.

Представляем вашему вниманию схему подключения сигнала ВАЗ-2110, ВАЗ-2112 и ВАЗ-2111

Отметим, что сигнал запитан по той же цепи что и вентилятор охлаждения двигателя, мощность потребления штатного звукового сигнала не превышает 4 ампер, с завода в схеме подключения сигнала реле не предусмотрено. Защищает цепь сигнала и вентилятора охлаждения предохранитель F7, более подробно о предохранителях и цепях, которые они защищают, вы можете прочитать в материале про блок предохранителей ВАЗ-2110, 2112 и 2111

Источник
