как устранить скрип задней двери уаз патриот

01.11.202314.07.2022 admin 0 Comments

Задняя дверь внедорожника УАЗ Патриот

Задняя дверь на внедорожнике УАЗ Патриот позволяет получить доступ не только к багажнику автомобиля, но и в салон. Она является обязательным элементом и выполняет не одну функцию, а сразу несколько. Что это за функции, а также основные особенности, неполадки и способы их устранения, все это рассмотрим в данном материале.

Функции

Дверь задка выполняет не одну функцию, как – это зачастую свойственно данным изделиям, а сразу несколько. Итак, через нее можно попасть в багажное отделение автомобиля – это основная и важная функция. Помимо этого, дверь задка выполняет функцию держателя запасного колеса. С завода запасное колесо крепится непосредственно к ней, тем самым оказывая излишнюю тяжесть на петли. В результате со временем появляется такая проблема, как скрип в задней части автомобиля.

Кроме того, дверь позволяет разместить на себе с внутренней стороны некоторый инструмент: лопату, топор, молот и т.п.

Таким образом – это многофункциональное устройство, без которого было бы некомфортно передвигаться на внедорожнике УАЗ Патриот. Итак, рассмотрим подробнее, из каких основных устройств состоит задняя дверь.

Ручка

Дверь задка оснащается двумя ручками:

Ручка предназначается для того, чтобы иметь возможность с помощью прикладывания физических усилий открыть дверь задка. Для того чтобы произвести ремонт наружной ручки, потребуется произвести несколько несложных мероприятий:

Установка осуществляется в порядке обратном снятию.

Замок и его регулировка

Замок двери задка предназначается для того, чтобы иметь возможность ее запирания. Замок оснащен электроприводом, посредством которого запирание двери осуществляется путем нажатия на кнопку пульта управления. Это очень удобная функция, ведь теперь нет необходимости обходить весь внедорожник УАЗ Патриот по кругу, чтобы запереть каждую дверь ключом.

Замок периодически приходит в негодность, поэтому может потребоваться его замена или ремонт. Для того чтобы извлечь замок с автомобиля УАЗ Патриот, необходимо выполнить следующие действия:

Установка осуществляется в порядке обратном снятию, но перед установкой обязательно потребуется регулировка. Для чего нужна регулировка и что собой представляет данный процесс, рассмотрим далее.

Регулировка замка осуществляется для того, чтобы изделие имело возможность правильного функционирования. Если при запирании двери на замок данное явление не прослеживается, то требуется в обязательном порядке осуществить регулировку.

Регулировка начинается с ослабления затяжки винтов крепления. Далее, регулировка сопровождается перемещением фиксатора в разные положения:

Когда регулировка замка завершена, то следует затянуть винты, зафиксировав изделие в неподвижном состоянии.

Скрип задней двери

Периодически при эксплуатации внедорожника УАЗ Патриот водители обнаруживают явление, когда скрипит дверь багажника. Определить точное место, где исходит этот скрип во время движения практически нереально. При открытии/закрытии данного явления не прослеживается. Но основными причинами скрипа задней двери багажника внедорожника УАЗ Патриот могут быть:

Первоначально, прежде чем пытаться устранить скрип, следует определить, из какого места он исходит. Сделать это непросто, но можно попросить знакомого определить, откуда исходит скрип. Когда будет известна причина, почему скрипит задняя дверь багажника, можно приступить к решению данной проблемы.

Прежде всего, скрип зачастую возникает при перекосе двери задка. Почему это происходит? Данное явление, то есть скрип, возникает по причине проседания, за счет веса запаски. Запаска, как известно, имеет немалый вес, поэтому при преодолении бездорожья на заднюю дверь действуют вибрации, а запасное колесо – эти вибрации удваивает. Петли в таком случае не выдерживают, и появляется скрип сзади, который раздражает не только владельца внедорожника УАЗ Патриот, но и сидящих пассажиров.

К сведению! На внедорожнике УАЗ Патриот с 2012 года выпуска в конструкции кузова на задней части имеется специальный язычок, с помощью которого осуществляется поддерживание задней двери в неподвижном положении. Теперь основная нагрузка при вибрациях ложится не на замок и не на петли, а на этот язычок.

Итак, что потребуется для того, чтобы устранить скрип? Потребуется провести ремонт, то есть устранить причину неисправности, но вовсе не следствие. Определив причину, с легкостью можно приступить к ее устранению.

Устранение скрипа

Скрип сзади можно устранить путем регулировки петель и смазывания их специальной жидкостью типа WD-40. Итак, рассмотрим, как же можно устранить ту или иную причину скрипа.

Таким образом, определив точную причину скрипа, можно ее устранить без лишних проблем и вопросов.

Ремонт

Задняя дверь на внедорожнике – это настоящее устройство, которое предназначено выдерживать колоссальную нагрузку. Такая нагрузка постепенно выводит изделие из строя и поэтому придет время, когда нужно будет производить ремонт. Что собой представляет ремонт изделия, мы рассматривать не будем, так как все зависит от вида и причины неисправности, а разберем процесс снятия. Итак, чтобы осуществить ремонт, потребуется извлечь дверь задка. Для этого необходимо:

Источник

Клуб УАЗ Патриот

Форум всероссийского клуба владельцев УАЗ Патриот

Скрип задней двери

Сообщение DBS » Чт сен 03, 2009 09:39

Полазил по поиску ничего не нашел, если вдруг где есть поправьте.

Суть в том, что со стороны задней двери на неровностях дороги исходит скрип, вызывается сие явление уплотнительной резинкой этой самой двери (проверял, промазывал резинку силиконовой смазкой, скрип проходил но на время). Может кто сталкивался с этим, или я один такой, подскажите как лечить, или со временем притрется перестанет (дверь закрывается нормально, не течет)

Сообщение Denkiller » Чт сен 03, 2009 10:58

Сообщение DBS » Чт сен 03, 2009 11:01

Сообщение DBS » Чт сен 03, 2009 11:52

Люди. Ау. Ну посоветуйте кто-нибудь, что-нибудь :help:, или у меня у одного так фсё жисть не удалась: машин в утиль, а я в петель :suicide:

А может вам из-за громыхания бензопил и хайджеков ничего не слышно, а. тода срочно нужно знать какие бензопилы и в каком количестве грузить в багажнег. 😀

Сообщение Adik » Чт сен 03, 2009 12:09

Сообщение poLevoz » Чт сен 03, 2009 12:40

Сообщение Denkiller » Чт сен 03, 2009 14:41

Сообщение Volter » Чт сен 03, 2009 18:01

Сообщение DBS » Чт сен 03, 2009 23:35

Сообщение OMD » Чт сен 03, 2009 23:49

Сообщение DBS » Чт сен 03, 2009 23:58

Сообщение DBS » Вс сен 06, 2009 19:27

Скрип был успешно побежден:

-сначала подложил под внутренний край подпятника задней двери подложил тонкий полимерный двусторонний скотч (серый, по металлу, 3М), дверь стала заметно тише закрываться, большая часть звуков исчезла

-затем подложил под шпильки запаски резиновые кольца с тонкими шайбами, дабы отодвинуть запаску от двери, все звуки, ранее исходившие от двери исчезли 🙂

Сообщение kuznetsovmv » Пт сен 11, 2009 08:00

Сообщение DBS » Пт сен 11, 2009 11:05

Светлая мысль, тем самым увеличив живучесть самой пятки, т.к. по фторопласту она будет лучше скользить и меньше стираться.

p.s. а ведь я всегда искренне верил, что обладание советскими машинами закаляет у людей техническую смекалку. 😀

Сообщение kuznetsovmv » Пт сен 11, 2009 15:25

Сообщение DBS » Пт сен 11, 2009 16:31

Сообщение Geloel » Вс окт 04, 2009 22:15

Сообщение OMD » Пн окт 05, 2009 00:56

Смысла от этой смазки никакого.
Только грязь липнуть будет.

Подошва на кузове металл, пятка пластиковая на двери. Кользить и так все будет прекрасно.

А вот лыжу и замок смазать нужно и будет все тип топ.

Сообщение kuznetsovmv » Пн окт 05, 2009 07:48

Сообщение OMD » Пн окт 05, 2009 12:28

Как оно могло протереть на 3мм, если толщина этой пластины всего 1,5 мм.

Возьмите на любой линейке и отложите 3 мм и увидите толщину.
Дырка должна была уже снизу машины через кузов пройти.

А дверь приподнять нужно, на лыжу больше нагрузка и пятку не сильно трет.

Сообщение kuznetsovmv » Пн окт 05, 2009 15:41

Сообщение OMD » Вт окт 06, 2009 10:28

Сообщение kuznetsovmv » Вт окт 06, 2009 20:35

Сообщение IgorG » Вт окт 06, 2009 21:16

Сообщение OMD » Вт окт 06, 2009 23:30

Закрываешь дверь и смотришь как она на «лыжу» заезжает. Приподнимается или нет. Все относительно замка. Плюс смотришь на петлю замка; По центру или нет.
Можно залезть в багажник и самому изнутри смотреть.

Там всего то на каждом устройстве 2 болта. Вот и крутишь вверх вниз.
После этого дверь одним пальчиком закрывается и открывается.

Сообщение kuznetsovmv » Ср окт 07, 2009 07:54

Сообщение OMD » Ср окт 07, 2009 15:11

Сообщение iluber » Вт авг 14, 2012 15:51

DBS писал(а): Скрип был успешно побежден:

Сообщение iluber » Вт авг 14, 2012 23:36

DBS писал(а): Скрип был успешно побежден:

И какая конкретно марка?

Только на сайте 3М их нет. А есть 3M™ Клейкая лента Scotch® 5451

Сообщение DBS » Ср авг 15, 2012 00:10

Сообщение kuznetsovmv » Ср авг 15, 2012 08:23

Сообщение iluber » Ср авг 15, 2012 14:17

Сообщение DBS » Ср авг 15, 2012 19:54

Сообщение iluber » Вт авг 21, 2012 15:04

Какая толщина?
Пластины есть толщиной от 1 до 80 мм с шагом от 1 мм.

Предполагаю, что 2 или 3 мм.

И, кстати, насколько он гнется? Ведь нужно небольшой скос сделать как на оригинальной металлической накладке.

В любом случае, скоро сам все попробую и напишу.

Источник

Скрип задней двери уаз патриот

UAZ Patriot Серый Волк › Logbook › Задняя дверь. Устранение связанных с ней головняков.

Всем привет.
Так уж получилось, что уаз обладая несомненными достоинствами имеет ряд недоработок. Как конструкторов, так и сборщиков. Об одной из них и пойдёт речь.
Из всех имеющихся в машине дверей, а их пять, именно пятая, то есть дверь задка доставляет максимум головных болей. Самый большой косяк — это негерметичность уплотнителя, через который в салон попадает пыль и вода. Практически все сталкивались с этой проблемой. Я в этом плане не исключение. Все в основном концентрируют внимание на доработке резинового уплотнения. Вариантов достаточно много. Свой я описал ранее. Но вопросу фиксации двери в закрытом положении мало кто уделяет внимание. Опишу свой путь.
Первое, с чем пришлось столкнуться после покупки, это сильный стук при закрытии двери. Выяснилось, что бьются, при закрытии, друг об друга части шипа. Далее, одна часть шипа скользя по другой, слегка приподнимает дверь в проёме, и затем только защёлкивается замок. И если шип временно снять, будет видно, что части замка друг в друга не попадают. Та часть, что на двери значительно ниже чем нужно. Да и дверь заметно перекошена в проёме. Из этого я сделал вывод, что на заводе сначала регулируют дверь, а затем вешают запаску. После этого дверь неизбежно деформируется, и части замка уже не попадают друг в друга.
Для решения проблемы можно подрегулировать замок. Или подложить пластину нужной толщины под нижнюю петлю. Но я сделал проще. Слегка приоткрыв, подогнул дверь вверх, подставив домкрат под левый нижний угол. Аккуратно, за несколько приёмов добился точного попадания частей замка друг в друга.
После этой процедуры прошло уже три года. Никакого провиса двери нет и в помине. Всё как было, так и осталось. И теперь, честно говоря, с недоверием читаю посты о провисших дверях. Правда запаска у меня штатная, но висит на своём месте.
После проделанной работы наступил этап усовершенствования уплотнителя. Я добавил ему упругости.
Что и как я делал уже описано и повторяться не буду. Кому интересно, найдёт всё в БЖ.
Ну вот теперь пришло время ездить и радоваться. Но не тут-то было. При езде по неровностям, или по плохой дороге появился скрип и громкие щелчки доносящиеся сзади. С замком вопрос был решён, с уплотнителем тоже. Оставался шип.

Вообще конструктивно, шип должен препятствовать перемещению закрытой двери в проёме вверх-вниз. Он собственно и сделан в виде клина. Чёрная подвижная часть клиновидной формы на двери обеспечивает некоторую свободу для регулировки замка. Вроде всё учтено, но резиновый скрип и щелчки говорили о том, что не всё работает как задумывалось.
Сняв его и рассмотрев, стало понятно почему. Чёрная подвижная часть должна была перемещаться только вперёд-назад по направляющей. А по факту, она болталась во всех направлениях и вокруг своей оси.

Это она и издавала щелчки, цепляясь о металлический корпус. Та часть, что на стойке, отштампована не точно. Углы загиба были более 90 градусов. Я нарисовал схему (не стреляйте в пианиста, играет как умеет) что бы наглядней было видно положение частей шипа до и после доработки.

Верхний угол сделал 90 градусов, а внизу согнул так, что бы части на стойке и на двери соприкасались как можно большей площадью, для уменьшения неизбежного износа.
Оставалось ограничить в перемещениях чёрный подвижный клин. Для этого воспользовался пластиковыми вставками снизу и по бокам.

Толщину подбирал экспериментально Теперь после установки клин ходил строго вперёд — назад и никуда больше.

Так как угол вверху был уже прямой, то исключался поворот клина вокруг оси. Ну и для лучшего скольжения натолкал синтетической смазки
Вот только после этого пропал резиновый скрип и металлические щелчки. То есть дверь теперь не смотря ни на какие неровности чётко фиксируется в проёме.
По отсутствию потёртостей на площадке для подпятника, ясно что дверь держится на трёх точках. Две петли и шип.

На двери в данный момент стоит часть шипа с которой я экспериментировал три года назад. Не очень аккуратно сделанная. Но так, как функцию свою выполняет на 100%, то решил — пусть дорабатывает своё. Потом поставлю более красивую.

Задняя дверь на УАЗ Патриот

Задняя дверь УАЗа Патриота дает возможность получить доступ к багажному отсеку автомобиля и попасть через него в салон. Это обязательный элемент кузова, который выполняет целый ряд функций.

Назначение и функции задней двери

Дверца багажного отсека многофункциональна. Она служит для решения сразу нескольких задач. Открыв ее, можно добраться через багажник автомобиля в кабину машины. Это является главной функцией задней двери.

Кроме основного назначения, она служит держателем запасного колеса. На заводе-изготовителе оно крепится к задней двери, увеличивая нагрузку на петли. Как следствие, в ходе эксплуатации возникают проблемы: перекос, скрип в петлях и по контуру.

Также на внутренней стороне задней двери размещается дополнительный набор инструментов, которые могут понадобиться в поездке: лопата, монтировка, топор, молот и пр.

Получается, что задняя дверь является дополнительным устройством, предусматривающим более комфортную поездку. В конструкцию дверцы входят:

Ручки служат для открывания багажника. При эксплуатации нередко возникает потребность в ремонте этих устройств.

При ремонте ручки, расположенной снаружи, нужно выполнить несколько простых действий:

Монтаж ручки двери производится в обратном порядке.

Снятие и регулировка замка

Багажная дверца оснащена замком, который должен запирать ее и предотвращать открывание как на стоянке (посторонними людьми), так и во время движения (в результате тряски). Он имеет электропривод, который позволяет автоматизировать запирание задней двери. Надо нажать нужную кнопку на ПУ.

Для снятия с этого автомобиля замка нужно:

Перед тем как приступить к установке замка, его надо отрегулировать. Это делается для нормального функционирования механизма. Если задняя дверь запирается некорректно, следует привести его в необходимое для работы состояние.

Для правильной регулировки замка задней двери нужно:

После завершения процесса регулировки необходимо закрутить все винты и зафиксировать узел неподвижно.

Проблема со скрипом и ее устранение

В процессе работы автомобиля данной модели иногда возникает скрип в области багажника. При движении определить точное место, откуда доносится звук, невозможно. При этом в случае открывания или закрывания задней двери скрипа нет. Причины возникновения посторонних звуков для дверцы багажного отдела УАЗа Патриота:

Изначально необходимо определить источник возникновения скрипа. Для этого нужен еще один человек. Лучше обратиться к знакомому водителю. Часто звук возникает, если возник перекос задней двери. Скрип может появиться при ее проседании, из-за большого веса запасного колеса и прочих инструментов, расположенных на ней.

На автомобилях данной модели с 2012 г. в конструкцию кузова было внесено дополнение — специально разработанный язычок, который поддерживает заднюю дверь в стабильном состоянии, нейтрализуя основные нагрузки от вибрации. Петли и замок при этом разгружаются.

Скрип нередко устраняется путем выполнения регулировочных работ на петлях и их смазки средством WD-40. В случае когда пришла в негодность резина уплотнения, нужно сменить ее или просто нанести увлажнитель (можно силикон).

При перекосе изделия проблему можно устранить посредством разгрузки задней двери. С нее снимают запасное колесо и переносят на калитку, вследствие чего дверца багажника становится легче.

При деформации или смещении петель нужно выполнить их ремонт и смазку или полную замену. Характер ремонта зависит от обнаруженной неисправности. Только поняв, почему возникают посторонние звуки, можно приступать к устранению проблемы.

Дверь багажного отделения на автомобиле подобного класса представляет собой сложный элемент кузова, способный выдерживать большую нагрузку. Со временем это приводит к поломке агрегата и, как следствие, — к ремонту. Для этого устройство снимают с автомобиля. Перед этим убирают запасное колесо.

Чтобы снять заднюю дверь, требуется:

После того как проведены необходимые работы, дверь устанавливается в обратном порядке.

UAZ Patriot koluchii › Logbook › Убираем скрип задней двери УАЗ Патриот

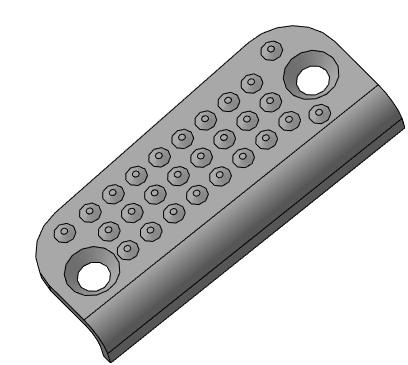

Очень долго мучился с вопросом скрипа в задней двери багажника. И смазывал солидолом и силиконовыми смазками и подкладывал шайбы…Короче все эти решения были временными. И вот решил начертить и напечатать новый вид пластинки.

FakeHeader

Recommendations

Comments 18

они все 3.5 дюйма и 3 дюйма (у меня 3)

типа на “пальцах”- засасывается (коричневая стрелка) через сетку в фильтр, закручивается воздух с пылью по кругу через лопасти, центробежная сила отделяет пыль от воздуха (черно-красные стрелки), тяжелые частицы выкидываются за контур фильтра через прорези(алая стрелка), чистый воздух идет вовнутрь в круглую трубу вниз(серая стрелка).
Немного упрощенная схема www.drive2.ru/l/1788714/

Дай размер шнорокеля? Мне посадочный наружний размер, то место куда будет одеваться этот циклон. Попробую начертить.

Мне надо чуть больше информации. Спроектировать думаю можно. Я просто подобными вещами не интересовался и не понимаю принцип работы.

Я смотрю с автокадом или подобными на “ты” (в отличии от меня), может вот такое замутишь (фото), я думаю многие поддержат.

А что это? Чтобы её мутить надо понимать принцип работы.

Третий Патр подряд с 2013 года, скрипа нет и не было… Не повезло…(((

Выпилил из фторопласта, работает уже 4 года.

Можно, но принтер тогда без дела стоять будет

Описание и проблемы задней двери на УАЗ ПАТРИОТЕ

У внедорожника УАЗ Патриот задняя дверь является неотъемлемой частью, благодаря ей можно получить доступ к багажному отделению и салону автомобиля. Этот элемент выполняет несколько функций, имеет свои особенности, а также недостатки, которые могут проявляется в виде различных неполадок, которые можно устранить различными способами.

В этой статье будут рассмотрены причины появления всевозможных неисправностей и их утонения.

Функции

Задняя дверь багажника УАЗ Патриота выполняет несколько функций, основной из которых является получения доступа в багажное отделение, а также выступает в качестве держателя запаски. Из-за того что дверные петли имеют дополнительную нагрузку, в задней части со временем появляется неприятный скрип. Так же довольно часто на двери задка может размещаться необходимый набор инструментов, например:

Можно сказать что багажная дверь представляет собой многофункциональное устройство, которое обеспечивает комфортное передвижение UAZ Patriota. Она оснащена внешней и наружной ручкой, благодаря которым можно отрыть или закрыть дверь. Если по каким либо причинам ручки выходят из строя их можно извлечь и отремонтировать для этого достаточно проделать следующие действия:

Устанавливается все в обратном порядке снятию.

Снятие и регулировка замка

Замок выполняет функцию защиты салона от свободного проникновения, он оснащается электронным приводом, который позволяет при помощи пульта запирать дверь. Периодически замок может выходить из строя, поэтому может потребоваться ремонт или полная замена. Для того чтобы получить доступ к замку и извлечь его необходимо:

Устанавливается все в обратном порядке. После установки нужно произвести регулировку, она необходима для того чтобы правильно функционировал замок. Первым делом нужно ослабить винты крепления, после чего производится регулировка, перемещая фиксатор в различные положения:

После регулировки затягиваются все винты, для того чтобы изделие зафиксировать в нужно положении.

Скрип и его устранение

Со временем водитель УАЗ Патриота может столкнуться с такой проблемой как появление скрипа в районе багажной двери, что характерно он может проявляется только во время движения, а во время открытия или закрытия скрип отсутствует, поэтому определить откуда исходит данное явление очень сложно. Основными причинами скрипа могут быть:

Появление постороннего скрипа может раздражать как водителя так и пассажиров сидящих сзади.

После того как место скрипа определено можно переходить к устранению данной проблемы для этого:

Таким образом проблему можно решить без каких либо серьезных проблем. Не смотря на то что это устройство способно выдерживать колоссальные нагрузки может потребоваться ремонт, и снятие двери. Для этого нужно:

Установка производится в обратном порядке.

Полезное видео

Рекомендуем ознакомится с видео:

Подводя итог можно сделать вывод что багажная дверь является очень важным элементом в кузове автомобиля, и способна выдерживать большие нагрузки, но со временем она выходит из строя, в результате чего она может провиснуть или появится посторонний скрип, который можно устранить благодаря рекомендациям приведенным выше.

Задняя дверь внедорожника УАЗ Патриот

Функции

Дверь задка выполняет не одну функцию, как — это зачастую свойственно данным изделиям, а сразу несколько. Итак, через нее можно попасть в багажное отделение автомобиля — это основная и важная функция. Помимо этого, дверь задка выполняет функцию держателя запасного колеса. С завода запасное колесо крепится непосредственно к ней, тем самым оказывая излишнюю тяжесть на петли. В результате со временем появляется такая проблема, как скрип в задней части автомобиля.

Таким образом — это многофункциональное устройство, без которого было бы некомфортно передвигаться на внедорожнике УАЗ Патриот. Итак, рассмотрим подробнее, из каких основных устройств состоит задняя дверь.
