Сайлентблоки задней балки что будет если не поменять

Износ сайлентблоков

Резинометаллические шарниры, которые служат для гашения ударных и колебательных нагрузок за счет ограничения подвижности сопрягаемых деталей, называют сайлентблоками. Первыми признаками износа сайлентблоков подвески являются стуки, скрипы и снижение комфортности передвижения. Игнорирование этих симптомов со временем может привести к выходу из строя элементов ходовой части и к ухудшению управляемости.

В автомобиле в среднем около 10 пар резинометаллических шарниров, в этой статье мы подробно разберем все распространенные проблемы сайлентблоков, а также рассмотрим пути их решения.

Признаки и причины износа сайлентблоков на автомобиле

Сайлентблоки перестают выполнять свою функцию из-за разрушения и потери упругости их резиновой вставки под воздействием вибрации, ударных нагрузок и агрессивных сред или ошибок при установке новой детали. На срок службы сайлентблоков влияет и температура. На морозе резина «дубеет» и в большей степени подвергается разрушающим воздействиям до прогрева.

Изношенный сайлентблок задней балки на Рено Меган

Полное отслоение металлической втулки сайлентблока

Помимо основных узлов подвески (рычаги, стойки, балки), сайлентблоки также могут использоваться в местах крепления подрамника или рамы к кузову, точках подвеса мотора и КПП, растяжек, стабилизаторов и других деталей. Определить неисправность каждого из них можно по характерным признакам, собранным ниже в общую таблицу.

Признаки износа сайлентблокаПричина неисправностиПочему это происходит?
Вибрации рулевого колесаЛюфты шарниров передних рычагов.Колеса обретают дополнительную степень свободы, углы их установки в движении меняются, что и приводит к ухудшению управляемости.
Рыскание передка на скорости
Неравномерный износ шинИзнос сайлентблоков рычагов соответствующей оси.Шарнир не обеспечивает нужной жесткости крепления рычага к кузову или подрамнику/раме. В итоге развал становится чрезмерным или недостаточным, пятно контакта покрышки с дорогой меняется, наружная или внутренняя сторона протектора испытывает повышенные нагрузки.
Увод рулевого колесаИзнос или разрыв сайлентблока передней подвески с одной стороны.Изношенный или разрушенный сайлентблок с одной стороны приводит к тому, что меняется угол установки соответствующего колеса. Оно приобретает дополнительную степень свободы, кинематика работы подвески меняется (ходовая часть с разных сторон работает по-разному) и автомобиль уводит в сторону.
Нарушение управляемости автомобиля при торможении
Ухудшение поворачиваемостиИзношенные сайлентблоки передних и задних рычагов или балки.Неправильно работающие из-за дефектов сайлентблоки дают колесам дополнительную степень свободы, из-за чего в повороте они пытаются “съехаться” или “разъехаться” и автомобиль начинает сопротивляться повороту.
Вертикальная раскачка передней/задней части автоИзнос сайлентблоков передних/задних стоек амортизаторов.Когда резина изношенных сайлентблоков меняет первоначальные свойства, они начинают работать как упругий элемент и под действием нагрузок начинают чрезмерно пружинить сами, вместо того, чтобы передавать эти нагрузки на пружины стоек.
Заносы и поперечные колебания задней части автоИзнос сайлентблоков задней балки или рычагов.Колеса задней оси получают чрезмерно большую свободу движений относительно кузова, потому что изношенные сайлентблоки под нагрузками сжимаются/разжимаются гораздо выше нормальной величины.
Толчки и рывки при запуске мотора и остановкеИзнос опор двигателя.Опоры перестают гасить ударные и вибрационные нагрузки, передающиеся на кузов. Подрамник начинает смещаться относительно кузова на большую величину, чем предусмотрено заводом.
Увеличенные крены при езде по неровной дороге и в поворотахИзнос сайлентблоков стоек стабилизатора.Нарушается связь между элементами подвески с разных сторон. Стабилизатор поперечной устойчивости из-за этого не может оказывать противодействие кренам.

Некоторые из перечисленных симптомов могут с равной долей вероятности свидетельствовать о неисправностях разных шарниров. Определить, какой сайлентблок вышел из строя, можно по совокупности признаков:

Сайлентблоки задней балки что будет если не поменять. Смотреть фото Сайлентблоки задней балки что будет если не поменять. Смотреть картинку Сайлентблоки задней балки что будет если не поменять. Картинка про Сайлентблоки задней балки что будет если не поменять. Фото Сайлентблоки задней балки что будет если не поменять

Неисправности сайлентблоков, основные причины: видео

Что будет, если долго не менять сайлентблоки?

Увеличенный крен во время поворотов указывает на износ сайлентблоков поперечного стабилизатора

Изношенные или порванные сайлентблоки не лишают автомобиль возможности передвигаться. Поэтому, если неисправность возникла в пути, можно аккуратно доехать до гаража или автосервиса для устранения поломки. Однако длительная эксплуатация машины с неисправными резинометаллическими шарнирами крайне нежелательна, так как она приводит к более серьезным поломкам и влияет на безопасность езды.

Во-первых, авто с изношенными сайлентблоками хуже управляется, ведет себя на дороге менее предсказуемо, что, как минимум, некомфортно. Во-вторых, если резина не гасит ударные и вибрационные нагрузки, то ускоренному износу подвергаются другие детали, связанные с сайлентблоком. Наконец, в-третьих, при значительном износе шарнира существенно повышается риск ДТП из-за потери управления.

Все вероятные последствия несвоевременной замены изношенных или порванных резинометаллических шарниров собраны ниже в таблице.

Что будет, если не менять сайлентблоки: возможные последствия

Изношенный узелК чему приводит
Сайлентблоки передних рычаговОтклонение автомобиля от траектории движения и снижение курсовой устойчивости.
Ускоренный износ шин и верхних опор стоек.
Сайлентблоки стоек стабилизатораУвеличение кренов и поперечной раскачки кузова.
Риск опрокидывания авто с высоким центром тяжести при резком повороте.
Сайлентблоки поперечных рычагов подвескиУскоренный и неравномерный износ шин.
Потеря курсовой устойчивости.
Износ сайлентблоков подрамникаРывки и «клевки» при старте и торможении.
Вибрации и проседание силового агрегата.
Отрыв подрамника от кузова при попадании в яму.
Перетирание проводов, трубок и шлангов, пролегающих вблизи от подрамника.
Сайлентблоки рамы на автомобилеЧрезмерная раскачка кузова.
Перетирание проводов, трубок и шлангов, пролегающих недалеко от точек крепления рамы и кузова.
Частичный отрыв рамы от кузова при попадании в ДТП или большую яму на скорости.
Сайленты двигателя или КППРывки при трогании и торможении.
Увеличение нагрузки и ускорение износа приводов (ШРУСы, полуоси).
Тряска двигателя и КПП.
Выбивание передач и износ механизмов переключения (на авто с жесткими тягами кулисы).
Износ задних сайлентблоков стоекВертикальная раскачка кузова.
Ускоренный износ верхних подушек (опор) стоек.
Износ сайлентблоков задней балкиПотеря курсовой устойчивости.
Ухудшение управляемости и повышение склонности к заносу.
Поперечные рывки и раскачка кузова.
Касание шинами подкрылков в поворотах, ускоренный износ резины.
Неправильное распределение тормозных усилий на авто без ABS с «колдуном».

При эксплуатации автомобиля с вышедшими из строя резинометаллическими шарнирами изнашивается крепеж и сами детали, в которых они установлены, нарушаются углы установки колес.

Например, на старых переднеприводных ВАЗ (2108-2115) изношенный сайлентблок нижнего рычага может стать причиной разбивания крепежных отверстий проушин на лонжероне. После этого выставить развал становится трудно, а даже хорошо затянутые болты быстрее ослабевают.

Почему скрипят сайлентблоки?

На ранних стадиях, предвестником проблем становится скрип сайлентблоков, который возникает по следующим причинам:

Сайлентблоки задней балки что будет если не поменять. Смотреть фото Сайлентблоки задней балки что будет если не поменять. Смотреть картинку Сайлентблоки задней балки что будет если не поменять. Картинка про Сайлентблоки задней балки что будет если не поменять. Фото Сайлентблоки задней балки что будет если не поменять

Как определить какие сайлентблоки скрипят: видео

Если скрип возник из-за того, что болт сайлентблока ослаблен, и проблема выявлена на ранней стадии – высока вероятность, что удастся обойтись простой затяжкой с моментом, указанным в руководстве по ремонту авто. То же самое касается и сайлентблоков, затянутых в неправильном положении (на расслабленной подвеске). Если скрип возник после неквалифицированной замены резинометаллического шарнира, необходимо ослабить затяжку и затянуть гайку снова на нагруженной подвеске.

Если сайлентблок скрипит после дождя, а в сухую погоду нет – не исключено попадание грязи на резину. Особенно это касается вставок, имеющих прорези. Эта проблема решается путем их очистки и нанесения на поверхность литола, силиконовой или графитовой смазки. Но в некоторых случаях скрип при влажной погоде возникает и при отрыве втулки, которую может отрывать от резиновой части в результате проворота. В таком случае требуется скорая замена элемента.

Как проверить износ сайлентблоков своими руками

Средний ресурс сайлентблоков автомобиля – около 100 тысяч километров, однако он может сократиться из-за особенностей эксплуатации и качества деталей. Дешевые неоригинальные аналоги могут износиться и за 50 тысяч. В неблагоприятных условиях (сильные перепады температур, бездорожье, грязь, агрессивный стиль вождения), срок службы даже качественных деталей сокращается вдвое. При аккуратной езде по хорошим дорогам и в умеренном климате сайлентблоки могут служить гораздо дольше среднего.

Если расчетный срок эксплуатации резинометаллических шарниров подошел к концу или возникли симптомы, описанные выше – нужно проводить диагностику подвески. Осмотр и дефектовка проводятся в порядке, описанном ниже. Для этого желательно поставить машину на яму или поднять на подъемнике, чтобы было удобно смотреть на элементы ходовой части.

Проверка сайлентблоков на износ: порядок действий

Сайлентблоки задней балки что будет если не поменять. Смотреть фото Сайлентблоки задней балки что будет если не поменять. Смотреть картинку Сайлентблоки задней балки что будет если не поменять. Картинка про Сайлентблоки задней балки что будет если не поменять. Фото Сайлентблоки задней балки что будет если не поменять

Определение изношенных сайлентблоков на примере Тойота Камри: видео

Сайлентблоки задней балки что будет если не поменять. Смотреть фото Сайлентблоки задней балки что будет если не поменять. Смотреть картинку Сайлентблоки задней балки что будет если не поменять. Картинка про Сайлентблоки задней балки что будет если не поменять. Фото Сайлентблоки задней балки что будет если не поменять

Диагностика своими руками сайлентблоков на примере Нивы: видео

Сайлентблоки задней балки что будет если не поменять. Смотреть фото Сайлентблоки задней балки что будет если не поменять. Смотреть картинку Сайлентблоки задней балки что будет если не поменять. Картинка про Сайлентблоки задней балки что будет если не поменять. Фото Сайлентблоки задней балки что будет если не поменять

Определение состояния сайлентблоков подрамника на Ауди: видео

Простого способа, как узнать, что пора менять сайлентблоки подрамника или рамы, к сожалению, нет. Так как они обычно находятся в труднодоступных местах и постоянно нагружены кузовом, увидеть дефекты без частичного разбора проблематично. На рамном автомобиле можно попытаться раскачивать сам кузов и смотреть снизу, насколько сильно он «гуляет» относительно рамы.

В случае с подрамником – следует вывесить переднюю часть авто, разгрузив подвеску, и смотреть, насколько сильно проседает резина креплений подрамника. Если ее не видно или заметных дефектов нет – может потребоваться частичная разборка для более детального осмотра.

При наличии возможности немного опустить подрамник (например, на домкрат или упор) и освободить центральную втулку сайлентблока, можно проверить его металлическим прутком подходящего диаметра. Он вставляется в отверстие центральной втулки, после чего используется как рычаг для давления на резину в разных направлениях. Таким образом можно обнаружить труднозаметные в других условиях трещины, разрывы, отслоения резины от железа.

Расположение сайлентблоков на подрамнике Saab 9-5

Выявив неисправные детали, их необходимо заменить. Для этого, помимо запчастей, нужен инструмент для демонтажа старых элементов и запрессовки новых. Так как сайлентблоки садятся с большим натягом, потребуется пресс и оправки, с помощью которых выдавливаются старые и устанавливаются новые элементы. Таким образом можно поменять сайлентблоки на компактных съемных деталях, вроде рычагов.

Для замены резинометаллических шарниров на крупногабаритных элементах, таких как балка или подрамник, нужно использовать специальные съемники. Они состоят из пары винт-гайка, трубчатых оправок и шайб разных диаметров, с помощью которых выдавливаются старые и вставляются новые сайлентблоки. Для лучшего скольжения резинки и посадочные отверстия желательно предварительно смазать мылом.

В некоторых случаях самостоятельная замена сайлентблоков очень затруднительна или невозможна. Такое случается, например, со стойками стабилизатора, алюминиевыми рычагами, опорами мотора и КПП. В подобной ситуации лучше купить новые детали в сборе с запрессованными в заводских условиях сайлентблоками.

Частые вопросы

Как определить, что сайлентблоки неисправны?

Косвенно определить неисправность можно по возникновению посторонних звуков и изменению поведения подвески при езде, но для точной диагностики нужно осматривать сайлентблоки и проверять их работу путем имитации работы подвески или воздействуя непосредственно на шарниры с помощью монтировки.

Можно ли вылечить износ сайлентблока смазкой?

Смазка позволяет избавиться от скрипов исправной неверно установленной или незначительно изношенной детали, но не устраняет серьезные проблемы. Если резина имеет большие трещины и надрывы, произошло расслоение или отрыв металлической втулки, то использование смазочных материалов бесполезно – поможет только замена.

Как ведет себя автомобиль с изношенными сайлентблоками?

Автомобиль с изношенными сайлентблоками издает посторонние звуки (стуки, скрипы), хуже управляется, теряет курсовую устойчивость. Возможны биение и вибрации руля, рыскание, раскачка, неравномерный износ резины, плохая поворачиваемость, рывки при начале движения и остановки. Все зависит от того, какие именно шарниры изношены или неисправны.

Источник

Сайлентблоки задней балки что будет если не поменять. Смотреть фото Сайлентблоки задней балки что будет если не поменять. Смотреть картинку Сайлентблоки задней балки что будет если не поменять. Картинка про Сайлентблоки задней балки что будет если не поменять. Фото Сайлентблоки задней балки что будет если не поменять

Всем привет!
Угадайте, кто опять провел выходные в гараже, пытаясь поменять две резино-металлических детали?-))

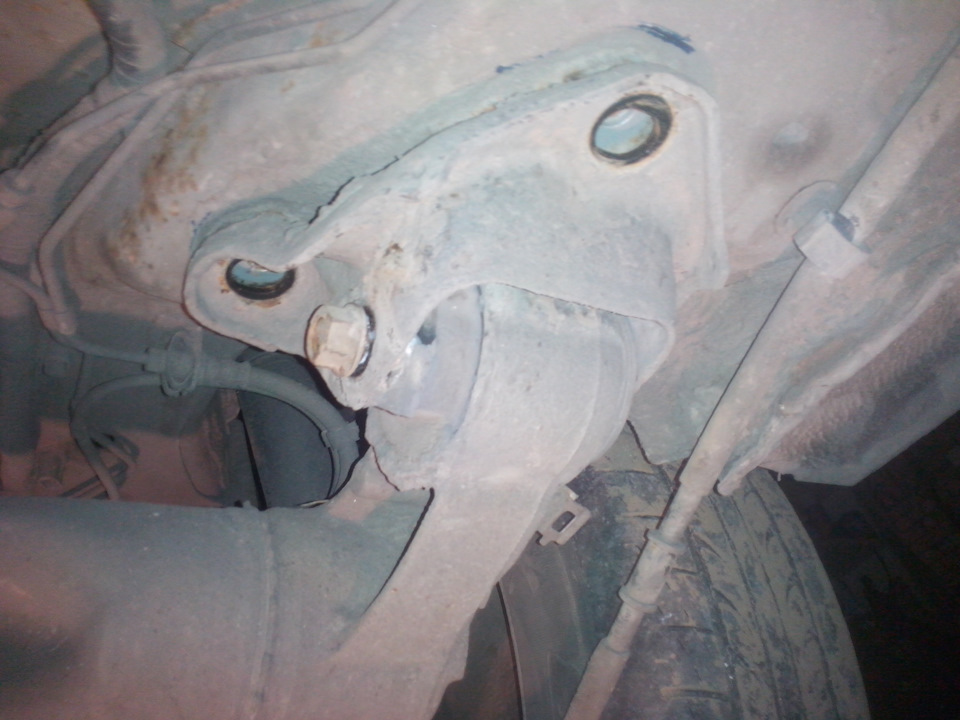

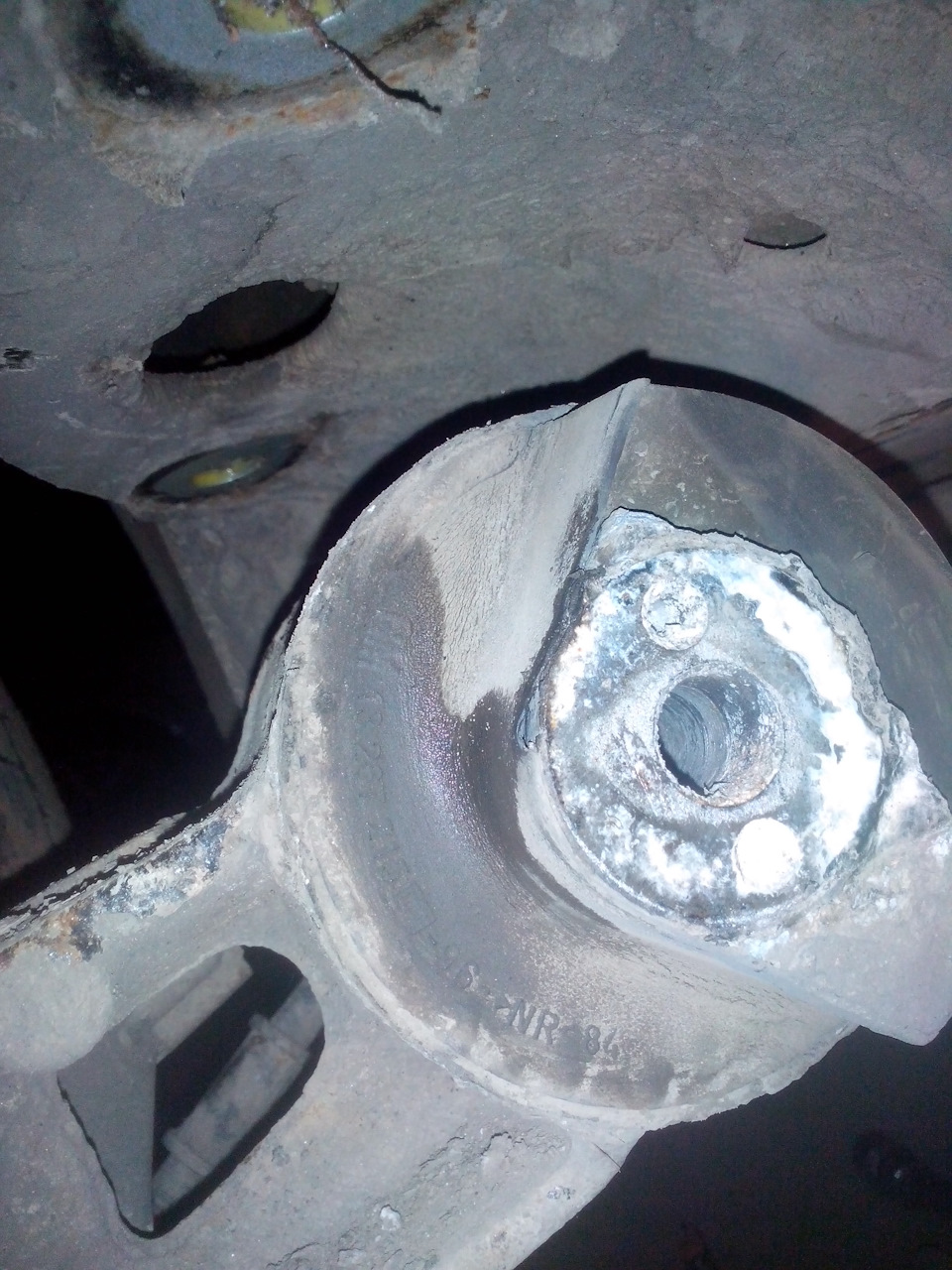

В задней подвеске из старого остались только сайленты балки, суппорта и сама балка-) Сайленты наконец начали стучать, ибо резинки на них расслоились в труху, можно менять.

Сайлентблоки задней балки что будет если не поменять. Смотреть фото Сайлентблоки задней балки что будет если не поменять. Смотреть картинку Сайлентблоки задней балки что будет если не поменять. Картинка про Сайлентблоки задней балки что будет если не поменять. Фото Сайлентблоки задней балки что будет если не поменять

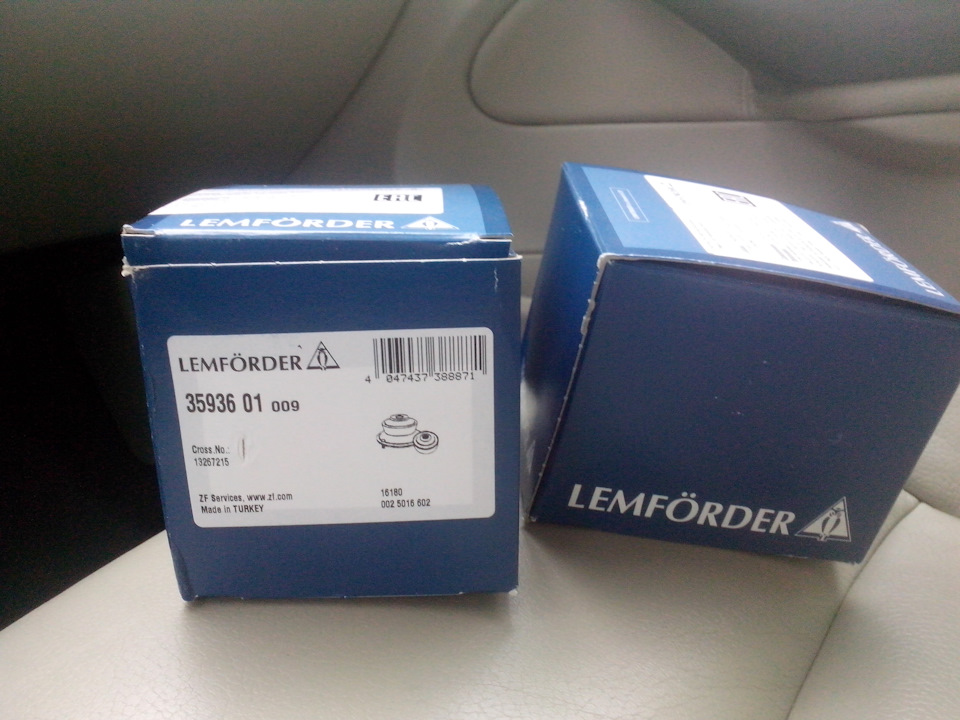

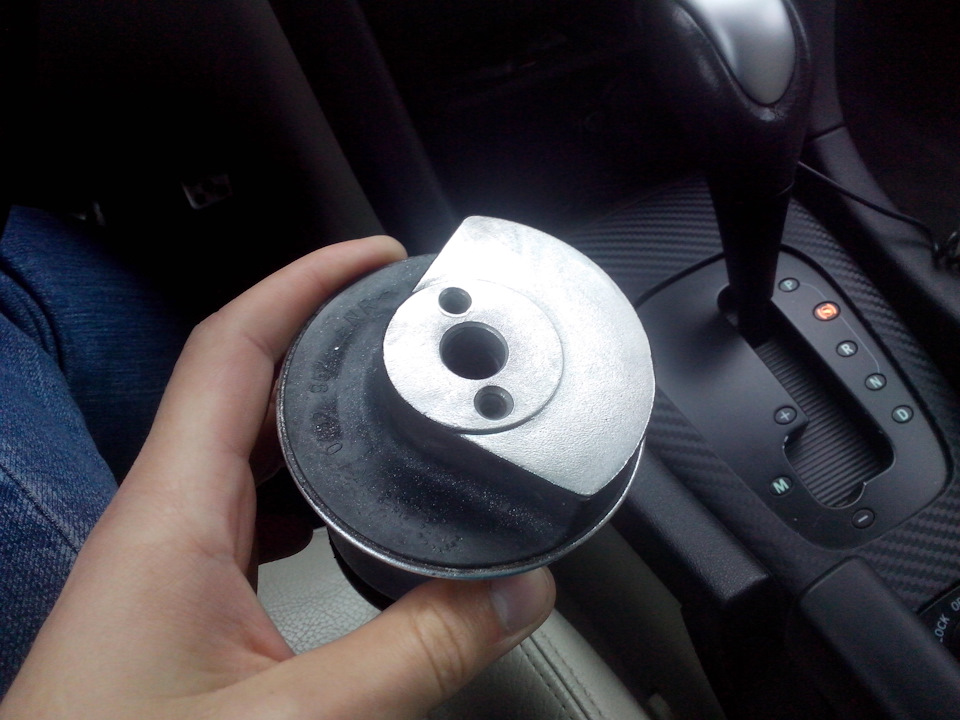

Были куплены Lemforder 3593601,

Сайлентблоки задней балки что будет если не поменять. Смотреть фото Сайлентблоки задней балки что будет если не поменять. Смотреть картинку Сайлентблоки задней балки что будет если не поменять. Картинка про Сайлентблоки задней балки что будет если не поменять. Фото Сайлентблоки задней балки что будет если не поменять

Сайлентблоки задней балки что будет если не поменять. Смотреть фото Сайлентблоки задней балки что будет если не поменять. Смотреть картинку Сайлентблоки задней балки что будет если не поменять. Картинка про Сайлентблоки задней балки что будет если не поменять. Фото Сайлентблоки задней балки что будет если не поменять

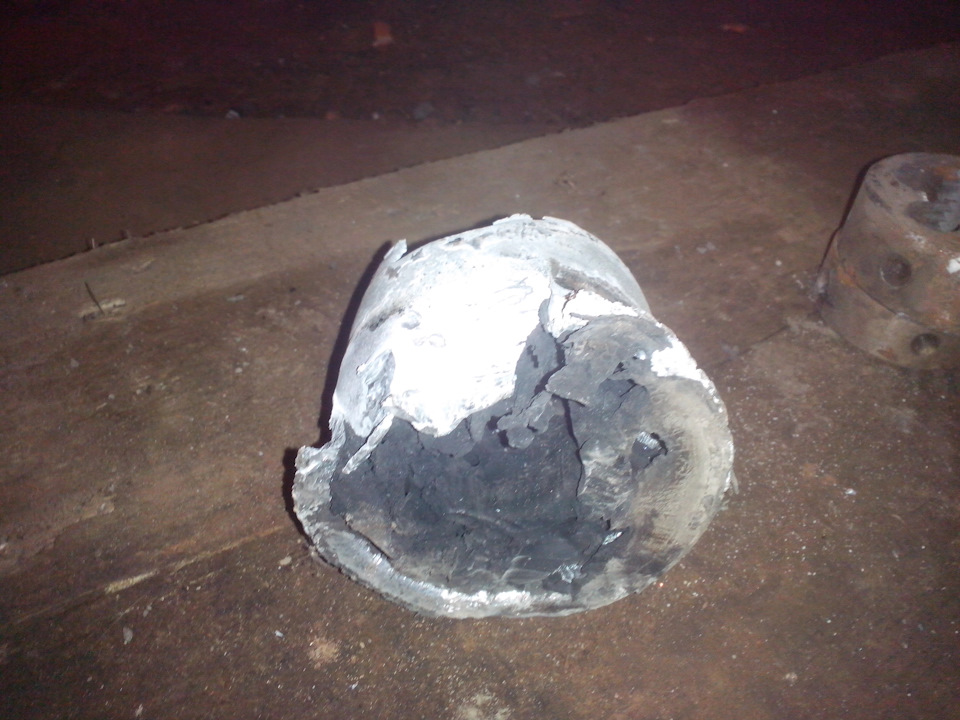

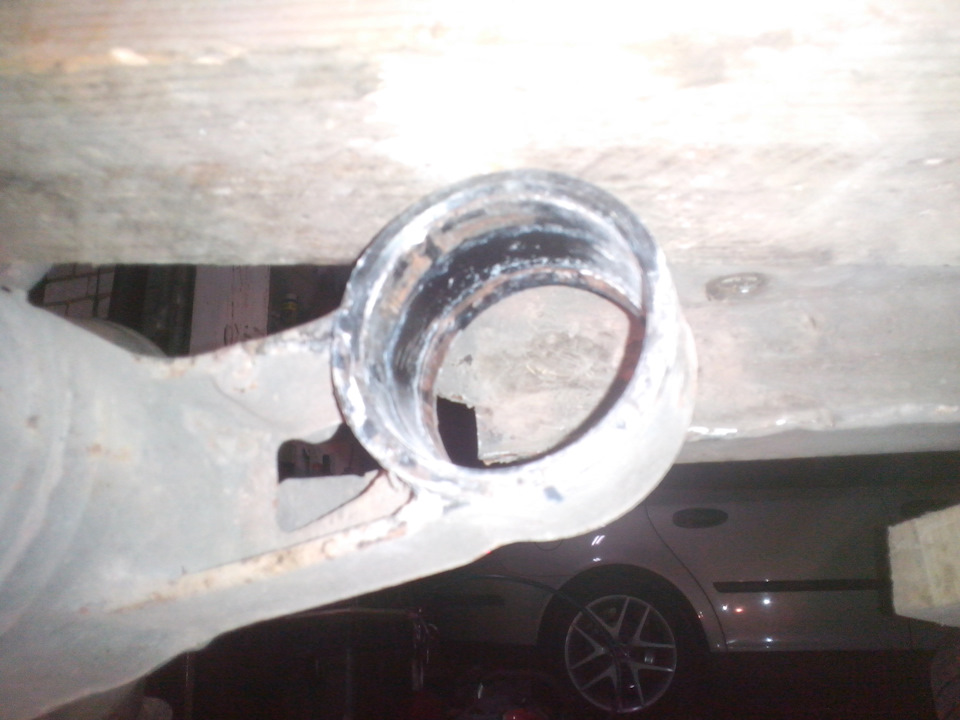

и начал думать о замене. Уж не знаю, какой там съемник нужен для выпрессовки старых, потому как зацепиться за балку для упора там негде, но я пользовался старым методом — методом зубила и кувалды-) Сначала вырезал центральную часть резины, внутренняя металлическая обойма под болт сама вытащилась, руками. Потом сделал пропил ножовкой на внешней обойме и начал выбивать сайлент-блок. Потратил на каждый примерно по 1.5 — 2 часа, чтобы выбить — очень плотно сидели, кстати маркировка была GM, маловероятно что ещё родные стояли, но мало ли…

Сайлентблоки задней балки что будет если не поменять. Смотреть фото Сайлентблоки задней балки что будет если не поменять. Смотреть картинку Сайлентблоки задней балки что будет если не поменять. Картинка про Сайлентблоки задней балки что будет если не поменять. Фото Сайлентблоки задней балки что будет если не поменять

Сайлентблоки задней балки что будет если не поменять. Смотреть фото Сайлентблоки задней балки что будет если не поменять. Смотреть картинку Сайлентблоки задней балки что будет если не поменять. Картинка про Сайлентблоки задней балки что будет если не поменять. Фото Сайлентблоки задней балки что будет если не поменять

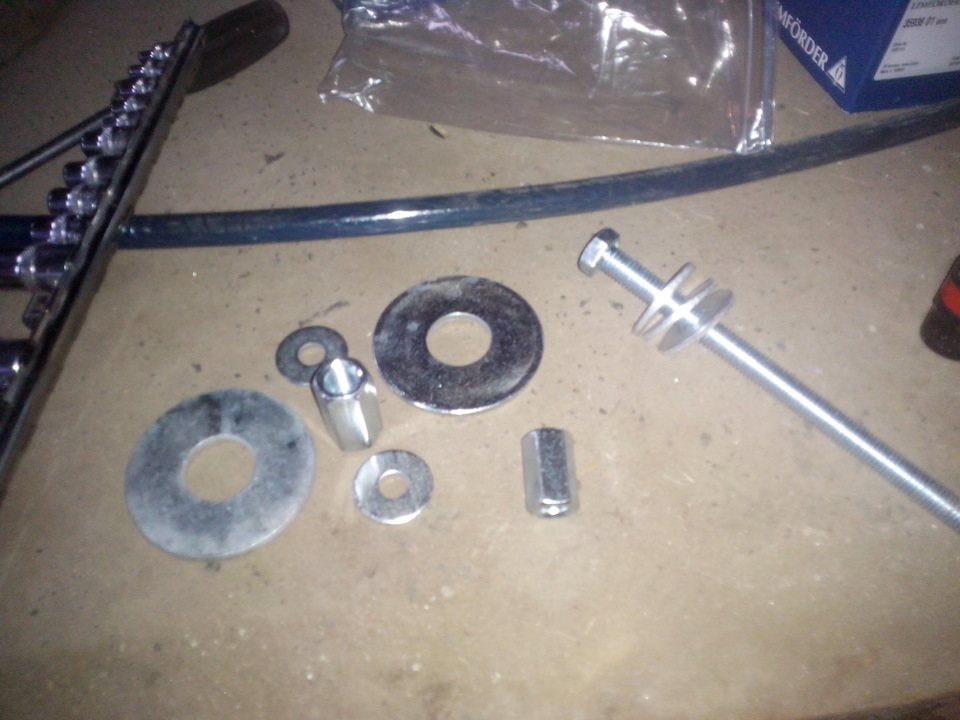

Запрессовать оказалось не легче. Купил длинный болт М12 вроде 20 см, к нему широкую гайку и шайбы разной ширины, этим и запрессовывал.

Сайлентблоки задней балки что будет если не поменять. Смотреть фото Сайлентблоки задней балки что будет если не поменять. Смотреть картинку Сайлентблоки задней балки что будет если не поменять. Картинка про Сайлентблоки задней балки что будет если не поменять. Фото Сайлентблоки задней балки что будет если не поменять

Сайлентблоки задней балки что будет если не поменять. Смотреть фото Сайлентблоки задней балки что будет если не поменять. Смотреть картинку Сайлентблоки задней балки что будет если не поменять. Картинка про Сайлентблоки задней балки что будет если не поменять. Фото Сайлентблоки задней балки что будет если не поменять

Сайлентблоки задней балки что будет если не поменять. Смотреть фото Сайлентблоки задней балки что будет если не поменять. Смотреть картинку Сайлентблоки задней балки что будет если не поменять. Картинка про Сайлентблоки задней балки что будет если не поменять. Фото Сайлентблоки задней балки что будет если не поменять

Правый вошел отлично, хоть и очень тяжко, а вот левый никак не хотел заходить до конца, что я только не делал… В итоге после часа работы он успешно встал на место. Прикрутил обратно кронштейны балки, старался попасть на старые места, даже отметки сделал. Теперь на регулировку схождения надо ехать, так как, во первых, давно пора, и, во вторых, всё-таки балку откручивал, так-то она не влияет на схождение, но лучше подстраховаться, проверить углы-) вот и все. Скажу так, если есть лишние деньги лучше отвезти в сервис и там с помощью прессов быстро и легко все сделают. Если есть желание самому сделать, то ничего сложного технически нет, выкрутить-вкрутить 8 болтов

Сайлентблоки задней балки что будет если не поменять. Смотреть фото Сайлентблоки задней балки что будет если не поменять. Смотреть картинку Сайлентблоки задней балки что будет если не поменять. Картинка про Сайлентблоки задней балки что будет если не поменять. Фото Сайлентблоки задней балки что будет если не поменять

и самое тяжелое — вытащить старые и вставить новые сайлент-блоки. Такие дела.

Добавлено 06.05.2019. Сайленты Lemforder прошли 100 тыс, стук появился, трещины появились ещё на 60-70 тысячах.

Источник

7 шагов по демонтажу и установке сайлентблоков: подробная инструкция на примере задней балки

Подвеска автомобиля состоит из множества деталей. Сайлентблоки являются её частью и выступают в качестве связующего элемента, который гасит колебания. Любая деталь имеет свой срок службы, по истечении которого её нужно менять. Сайлентблок задней балки можно заменить самостоятельно, сэкономив деньги. Процедура не отличается сложностью и выполнима в гараже.

Сайлентблоки задней балки что будет если не поменять. Смотреть фото Сайлентблоки задней балки что будет если не поменять. Смотреть картинку Сайлентблоки задней балки что будет если не поменять. Картинка про Сайлентблоки задней балки что будет если не поменять. Фото Сайлентблоки задней балки что будет если не поменять

Описание детали и признаки её износа

Сайлентблок задней балки представляет собой резинометаллический шарнир. Деталь служит в качестве упругой вставки между узлами автомобиля. Она представляет собой две втулки, между которыми находится уплотнитель из резины или иного упругого материала. В последнее время распространение получил полиуретан. Прокладка из упругого материала позволяет гасить колебания между узлами и не передавать вибрации на корпус автомобиля.

Сайлентблоки задней балки что будет если не поменять. Смотреть фото Сайлентблоки задней балки что будет если не поменять. Смотреть картинку Сайлентблоки задней балки что будет если не поменять. Картинка про Сайлентблоки задней балки что будет если не поменять. Фото Сайлентблоки задней балки что будет если не поменять

Сайлентблок задней балки используют не только для соединения узлов подвески между собой. Элемент также крепится к стабилизатору поперечной устойчивости, в местах крепления коробки передач и двигателя машины. Но в подвеске наиболее жёсткие условия эксплуатации из-за пыли, грязи, влаги и активного движения деталей, поэтому замену делают регулярно.

Порядок визуального осмотра:

Иногда деталь изнашивается раньше, особенно при езде по бездорожью. Степень износа можно оценить по поведению автомобиля.

Признаки износа сайлентблоков:

Наличие одного или нескольких признаков означает, что подвеску пора обслуживать. Промедление может дорого обойтись. Несвоевременная замена приведёт к потере управления в критической ситуации, а так же к ускоренному износу шин. Посадочные места шарниров тоже пострадают и тогда менять придётся рычаг — это увеличит стоимость ремонта.

Сайлентблоки задней балки что будет если не поменять. Смотреть фото Сайлентблоки задней балки что будет если не поменять. Смотреть картинку Сайлентблоки задней балки что будет если не поменять. Картинка про Сайлентблоки задней балки что будет если не поменять. Фото Сайлентблоки задней балки что будет если не поменять

Причины преждевременной замены:

Преждевременный износ говорит о том, что требуется найти причину и устранить её. В ином случае скоро процедуру замены придётся повторять. Подтёки масла хорошо будут видны, а монтаж следует выполнять строго по инструкции и проверять соединения.

Правильный выбор

Выбор делают после диагностики неисправности или при плановой замене. Необходимо понимать, какую роль деталь выполняет в подвеске. Её задача — гасить колебания, которые неизбежно возникают из-за неровностей на дороге.

Колебания при движении передаются на пружины подвески, где их частично гасят амортизаторы. Далее вибрация распространяется на раму через связующие узлы. Частично её гасят сайлентблоки благодаря наличию мягкого основания между втулками. Поэтому качество основания должно быть высокого уровня. Заводской вариант подвески комплектуется сайлентблоками на основе резины. Это проверенный материал, но есть и лучше — например, полиуретан.

Сайлентблоки задней балки что будет если не поменять. Смотреть фото Сайлентблоки задней балки что будет если не поменять. Смотреть картинку Сайлентблоки задней балки что будет если не поменять. Картинка про Сайлентблоки задней балки что будет если не поменять. Фото Сайлентблоки задней балки что будет если не поменять

Резина и полиуретан пользуются одинаковой популярностью. Водители сами выбирают, на что делать упор. С резиновыми проставками можно получить повышенный комфорт при езде, а сделать улучшенную управляемость можно лишь с полиуретаном. Но в последнем случае комфорт снижается, особенно это чувствуют пассажиры.

Процесс демонтажа и установки

Установка начинается после покупки деталей. Потребуется инструмент — ключи для снятия балки и рычагов подвески, молоток или кувалда.

Сайлентблоки задней балки что будет если не поменять. Смотреть фото Сайлентблоки задней балки что будет если не поменять. Смотреть картинку Сайлентблоки задней балки что будет если не поменять. Картинка про Сайлентблоки задней балки что будет если не поменять. Фото Сайлентблоки задней балки что будет если не поменять

Замена окончена и ездить на автомобиле можно сразу же. Во время сборки следует проверять монтаж каждой детали и только потом приступать к сборке следующей. Сайлентблок передней балки меняют по такой же схеме.

Демонтаж старой резинки делают в 3 — 4 сильных удара кувалдой. Бить следует строго по центру детали, не отклоняя в сторону от вертикальной оси. Край обоймы загибают при помощи зубила, чтобы облегчить демонтаж.

Опытные мастера используют отрезок трубки для выпрессовки сайлентблока задней балки. Важно, чтобы её диаметр был несколько меньше, чем тот же параметр посадочного места. Трубку приставляют к детали и бьют по ней молотком. За несколько ударов деталь будет снята без лишних операций.

Съёмник своими руками

Демонтаж и запрессовка новой детали — сложные этапы работ, особенно последний. Поэтому установку сайлентблоков задней балки следует выполнять при помощи специального устройства — съёмника. Его можно изготовить самостоятельно или попросить у знакомого. С ним не нужно бить молотком по деталям, поэтому повреждения нанести невозможно.

Сайлентблоки задней балки что будет если не поменять. Смотреть фото Сайлентблоки задней балки что будет если не поменять. Смотреть картинку Сайлентблоки задней балки что будет если не поменять. Картинка про Сайлентблоки задней балки что будет если не поменять. Фото Сайлентблоки задней балки что будет если не поменять

Варианты исполнения устройства:

Вариант с тисками — самый простой и надёжный. Заводское изделие стоит денег. Если их нет, но есть навыки и детали, то можно изготовить инструмент самостоятельно. Важно, чтобы он выдерживал высокую нагрузку.

Источник

Сайлентблок

Сайлентблоки задней балки что будет если не поменять. Смотреть фото Сайлентблоки задней балки что будет если не поменять. Смотреть картинку Сайлентблоки задней балки что будет если не поменять. Картинка про Сайлентблоки задней балки что будет если не поменять. Фото Сайлентблоки задней балки что будет если не поменять

Признаки износа шарниров

Сайлентблок задней балки представляет собой резинометаллический шарнир. Деталь служит в качестве упругой вставки между узлами автомобиля. Она представляет собой две втулки, между которыми находится уплотнитель из резины или иного упругого материала. В последнее время распространение получил полиуретан. Прокладка из упругого материала позволяет гасить колебания между узлами и не передавать вибрации на корпус автомобиля.

Сайлентблок задней балки используют не только для соединения узлов подвески между собой. Элемент также крепится к стабилизатору поперечной устойчивости, в местах крепления коробки передач и двигателя машины. Но в подвеске наиболее жёсткие условия эксплуатации из-за пыли, грязи, влаги и активного движения деталей, поэтому замену делают регулярно.

Резиновые втулки — это не те элементы, которые будут служить вечно. Обычно их хватает на 100 тыс. км пробега, но из-за жёстких условий эксплуатации срок замены может наступить раньше. Спустя половину этого срока необходимо проверить подвеску. Только так можно понять степень износа узла и определить, нужно ли его менять.

Порядок визуального осмотра:

Резиновая вставка не должна иметь трещин или разрывов. Признаки подобного рода говорят о том, что пора производить замену сайлентблоков задней балки. Изношенная деталь впоследствии скажется на управляемости, а это, в свою очередь, отразится на безопасности владельца автомобиля и окружающих.

Иногда деталь изнашивается раньше, особенно при езде по бездорожью. Степень износа можно оценить по поведению автомобиля.

Признаки износа сайлентблоков:

Наличие одного или нескольких признаков означает, что подвеску пора обслуживать. Промедление может дорого обойтись. Несвоевременная замена приведёт к потере управления в критической ситуации, а так же к ускоренному износу шин. Посадочные места шарниров тоже пострадают и тогда менять придётся рычаг — это увеличит стоимость ремонта.

Металлические части детали ломаются крайне редко. Изнашивается обычно резиновая прокладка.

Причины преждевременной замены:

Преждевременный износ говорит о том, что требуется найти причину и устранить её. В ином случае скоро процедуру замены придётся повторять. Подтёки масла хорошо будут видны, а монтаж следует выполнять строго по инструкции и проверять соединения.

В автомобиле колеса крепятся к силовой части кузова посредством рычагов. Чтобы подвеска мягко отрабатывала все неровности дороги нужно создать следующие условия:

Сайлентблоки задней балки что будет если не поменять. Смотреть фото Сайлентблоки задней балки что будет если не поменять. Смотреть картинку Сайлентблоки задней балки что будет если не поменять. Картинка про Сайлентблоки задней балки что будет если не поменять. Фото Сайлентблоки задней балки что будет если не поменять

Соответственно, сайлентблоки нужны для подвижного и одновременно пружинящего соединения между кузовной частью и всей подвеской автомобиля. Они являются той самой прокладкой, смягчающей мелкие удары и позволяющей рычагу отрабатывать крупные неровности.

С каждой стороны подвеска опирается на элементы кузова в 2 либо 3 точках. В первом случае она закреплена на рычаге и стойке, во втором – на двух рычагах и амортизаторе. Сколько существует мест крепления, столько пар сайлентблоков используется в качестве смягчающих прокладок.

Второе название резинометаллической детали – сухой шарнир. Оно характеризует свойство сайлентблоков работать без смазки – только за счет эластичности вставки между двумя стальными втулками. В то же время радиус поворота рычага ограничен способностью резины или полимера скручиваться. Но для рабочего хода автомобильной подвески этого радиуса вполне достаточно.

Теперь о конкретных точках, где располагаются сухие шарниры:

Задняя подвеска современных автомобилей чаще всего имеет многорычажную либо торсионную конструкцию. В обоих случаях задействованы рычаги, устанавливаемые на сайлентблоки. Так что шарниры используются не только в передней подвеске. Даже на машинах с неразрезной балкой заднего моста резинометаллические изделия применяются для установки задних тяг и амортизаторов.

Сайлентблок считается довольно надежной деталью ходовой части авто. Рычажные шарниры «выхаживают» от 50 до 150 тыс. км в зависимости от условий езды и состояния дорог в конкретной местности. На реактивных тягах эти детали служат не меньше, а вот на амортизаторах, стойках и стабилизаторе поперечной устойчивости они отрабатывают до 50 тыс. км пробега.

У сайлентблоков есть одна неприятная особенность – несведущему автомобилисту довольно сложно диагностировать их неисправность в результате износа. В вашем распоряжении должна быть смотровая канава, инструмент, а главное, – практические навыки. Чтобы обнаружить люфт на рычаге либо стойке, необходимо точно знать, как вывешивать колесо и куда в машине закладывать монтировку, чтобы покачать тот или иной элемент подвески.

Существует ряд признаков, косвенно указывающих на изношенные сухие шарниры:

Перечисленные симптомы не могут прямо свидетельствовать о нерабочем состоянии сайлентблоков, разве что резина стала вываливаться кусками и колеса заметно перекосились. Глухие стуки могут издавать шаровые опоры и пальцы рулевых тяг, а изделия с трещинами в резине – оказаться вполне исправными.

НАЗНАЧЕНИЕ И ОСОБЕННОСТИ КОНСТРУКЦИИ САЙЛЕНТБЛОКА

Есть в конструкции еще одни элементы – сайлентблоки. Эти небольшие по размерам детали с простой конструкцией выполняют достаточно важную роль. Их задача гасить колебания и предотвращать их передачу между составными элементами подвески. Они являются связующими элементами конструкции, соединения ряда деталей выполняются только через сайлентблоки. То есть эти детали принимают непосредственное участие в основной задаче подвески.

Сайлентблок относится к резинотехническим изделиям, использующимся в конструкции автомобиля. При этом он является расходным материалом, который в результате износа просто заменяется, поскольку он ремонту не подлежит.

Конструкция этой детали очень проста и включает она всего две основных составляющих:

За счет использования резины и достигается возможность гасить колебания и вибрации, получаемые от одной составляющей подвески, и отсутствие передачи их на другую.

Внешне он похож на массивную втулку, которая садится в специальное посадочное гнездо в элементе подвески, а по сути это просто упругий шарнир, соединяющий детали в один узел. Благодаря отверстию во внутренней обойме осуществляется крепление элемента, в котором он установлен к другой составляющей подвески или кузову.

Есть и сайлентблоки, у которых в конструкции используется только внутренняя обойма, а роль внешней выполняет само посадочное место в элементе подвески.

Правильный выбор

Выбор делают после диагностики неисправности или при плановой замене. Необходимо понимать, какую роль деталь выполняет в подвеске. Её задача — гасить колебания, которые неизбежно возникают из-за неровностей на дороге.

Колебания при движении передаются на пружины подвески, где их частично гасят амортизаторы. Далее вибрация распространяется на раму через связующие узлы. Частично её гасят сайлентблоки благодаря наличию мягкого основания между втулками. Поэтому качество основания должно быть высокого уровня.

Резина и полиуретан пользуются одинаковой популярностью. Водители сами выбирают, на что делать упор. С резиновыми проставками можно получить повышенный комфорт при езде, а сделать улучшенную управляемость можно лишь с полиуретаном. Но в последнем случае комфорт снижается, особенно это чувствуют пассажиры.

Приобретая деталь, лучше проконсультироваться со специалистом в магазине. Дело в том, что виброизоляторы внешне трудно отличить друг от друга — они практически схожи. А вот их внешний диаметр иногда несколько отличается, что вызовет трудности при установке.

Как можно проверить сайлентблок?

Как можно определить, нужна замена этой детали или нет? Как правило, сайлентблоки могут служить до ста тысяч километров пробега. Но при таких дорожных условиях как у нас, необходимо проводить обследование уже после пятидесяти тысяч километров пробега.

Осознать, износился сайлентблок подвески возможно только по собственным ощущениям. В случае если машина стала похуже управляться, либо действия на поворачивание руля стали «ватными» с огромной задержкой – то такие критерии являются точным признаком изношенного сайлентблока.

Однако для того чтобы точно убедиться в этом следует посетить автомобильный сервис либо осуществить проверку резинометаллических шарниров самому. Зрительное обследование сайлентблоков совершается следующим способом: необходимо заехать в яму, и взглянуть зрительно на чистый, от грязищи сайлентблок.

В резиновой доле не нужно чтобы были трещины или разрывы. Лучше всего перед началом осмотра сайлентблока знать, как должна смотреться новая деталь. Непрямым показателем, возможно, рассматривать искривленный развал/схождение, в случае если установлено, то, что ранее он был правильный.

Процесс демонтажа и установки

Установка начинается после покупки деталей. Потребуется инструмент — ключи для снятия балки и рычагов подвески, молоток или кувалда.

Замена окончена и ездить на автомобиле можно сразу же. Во время сборки следует проверять монтаж каждой детали и только потом приступать к сборке следующей. Сайлентблок передней балки меняют по такой же схеме.

Демонтаж старой резинки делают в 3 — 4 сильных удара кувалдой. Бить следует строго по центру детали, не отклоняя в сторону от вертикальной оси. Край обоймы загибают при помощи зубила, чтобы облегчить демонтаж.

Опытные мастера используют отрезок трубки для выпрессовки сайлентблока задней балки. Важно, чтобы её диаметр был несколько меньше, чем тот же параметр посадочного места. Трубку приставляют к детали и бьют по ней молотком. За несколько ударов деталь будет снята без лишних операций.

Сняв сайлентблок задней балки, проверяют посадочное место. На нём не должно быть сколов и трещин. Если таковые имеются, то деталь следует заменить. В ином случае новый сайлентблок не встанет так, как должен.

Причины выхода из строя и что ломается в сайлентблоке

Представить, чтобы сломались металлические части сайлентблока достаточно сложно. Если говорят, что сломался сайлентблок, значит начала рваться или уже порвалась резиновая компонента детали. Причин поломки сайлентблоков три:

Съёмник своими руками

Демонтаж и запрессовка новой детали — сложные этапы работ, особенно последний. Поэтому установку сайлентблоков задней балки следует выполнять при помощи специального устройства — съёмника. Его можно изготовить самостоятельно или попросить у знакомого. С ним не нужно бить молотком по деталям, поэтому повреждения нанести невозможно.

Варианты исполнения устройства:

Вариант с тисками — самый простой и надёжный. Заводское изделие стоит денег. Если их нет, но есть навыки и детали, то можно изготовить инструмент самостоятельно. Важно, чтобы он выдерживал высокую нагрузку.

Как заменить сайлентблок

Как правило, сайлент блок сначала прикручивается к одной детали или впрессовывается в неё, которая сопрягается с его внешней оболочкой, после чего деталь ставится на свое место и прикручивается болтом, продетым через внутреннюю втулку сайлентблока.

Зная как сайлентблок устанавливается, не сложно догадаться, что извлекается он или выбиванием, или откручиванием. При выбивании, или выпрессовывании очень важно не повредить плоскость сопряжение сайлентблока и элемента подвески, так как сайлентблок может после этого войти неплотно или не впрессоваться.

При установке обращайте внимание на то, как должен стоять сайлентблок, так как не все сайлентблоки можно поставить произвольно. Если сайлентблок имеет конструкцию с перегородками, у него должно быть строгое рабочее положение. Если проигнорировать строгое положение установки, нагрузка на перегородки будет слишком большая и сайлентблок выйдет из строя.

Утяжка подвески с соединениями через сайлентблок выполняется исключительно в положении «машина стоит колесами на земле», так как подвеска перед утяжкой должна принять рабочее положение. Если игнорировать это правило, сайлентблок скрутит и его ресурс значительно снизится.

К чему может привести несвоевременная смена сайлентблоков?

Что может произойти, если не во время заменить сайлентблоки? Этим вопросом задавался, скорее всего, не один водитель. Если эта деталь очень серьезно изношена, то это может привести к уводу машины на скорости, или иными словами на скорости машину будет швырять из стороны в сторону.

Еще одним существенным признаком изнашивания резинометаллических шарниров считается не одинаковый износ покрышек машины. Не нужно запускать замену сайлентблоков, так как могут быть не очень хорошие последствия. Например: могут разрушиться посадочные зоны крепления шарниров, следствие чего будет полная замена переднего рычага подвески в сборе.

ПОЛИУРЕТАНОВЫЕ ИЛИ РЕЗИНОВЫЕ САЙЛЕНТБЛОКИ, КАКИЕ ЛУЧШЕ?

Если автомобиль имеет в подвеске резиновые втулки и сайлентблоки, которые можно заменить полиуретановыми деталями, то Вы только улучшите характеристики подвески и её работу. Полиуретановые сайлентблоки прослужат как минимум в 5 раз дольше, чем резиновые детали.

Полиуретановые сайлентблоки улучшают поведение автомобиля на дороге, снижая нежелательные деформации в подвеске и устраняя эффект “выжимания”, свойственный резиновым деталям. Это означает, что подвеска всегда работает в предусмотренном конструкторами режиме.

Если желаете улучшить управляемость — полиуретановые сайлентблоки это то, что нужно. Если спокойно перемещаетесь из одной точки в другую, то выбор в пользу обычных сайлентблоков.

ГДЕ НАХОДЯТСЯ САЙЛЕНТБЛОКИ

САЙЛЕНТБЛОКИ ПЕРЕДНИХ РЫЧАГОВ

В передней подвеске сайлентблоки используются в рычагах, посредством их осуществляется подвижное и упругое соединение рычагов со ступицей колеса и с кузовом авто. Часто сайлентблоки используются и в месте соединения стабилизатора поперечной устойчивости с рычагом, если конструктивно это предусмотрено. Он также может применяться и в нижней части амортизационной стойки, где она крепиться к ступице.

В задней же подвеске сайлентблоки могут быть установлены на рычагах (продольных и поперечных), в месте крепления торсионной балки к кузову авто, в амортизаторах.

Вообще, количество и места установки этих резинотехнических элементов зависит от конструктивного исполнения ходовой части авто. Для примера рассмотрим места расположения сайлентблоков на автомобиле ВАЗ-2110. И начнем с передней подвески где эти шарниры используются:

Итого только с одной стороны в передней подвеске установлено 5 сайлентблоков, столько же их и в другой части подвески.

Источник

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
