Сгорел усилитель звука в магнитоле что делать
Утихла музыка, сгорел усилитель
Еду значит на авто, слушаю радио, играет не громко и бац тишина. Ну думаю как обычно волну вырубили, бывает частенько такое. Ну и выключил магнитолу. На следующий день думаю дай включу, хоть флешку послушать. А в колонках тишина. Пошёл посмотреть на усилитель, лампа индикации не горит. Беру мультиметр в руки, питание есть, рем от магнитолы приходит. Вытаскиваю преды, 3 шт на 30А, все сгорели. Ставлю новый, сразу сгорает. Ну значит печаль беда. Снимаю усилитель RTS 4.100 и домой разбирать. При вскрытии обнаружил сгорели 3 транзистора 50n06 одного плеча. Поменял на такие же. Включение и они же снова греются и следом взрываются. Мучал мучал и ничего не нашёл (потом понял что дурак, причина была рядом ) отдал знакомому на ремонт, максу спасибо )) нашёл пробитый диод шотки)) вот и вся причина. Поменял заодно буферные транзисторы и все 12 по питанию на мои что были. Тоже зря )) забрал усилитель, подключил, 2 песни и музыка утихла, из салона повалил дым, а в усилителе пожар, горит внутри все огнём. Выдернуть питание и огонь погас. А теперь фото, сгорели все 12 транзисторов
а виной транзисторы с али ))) выпаял их, проверил шим сигнал
далее по одному транзистору на плечо и включение

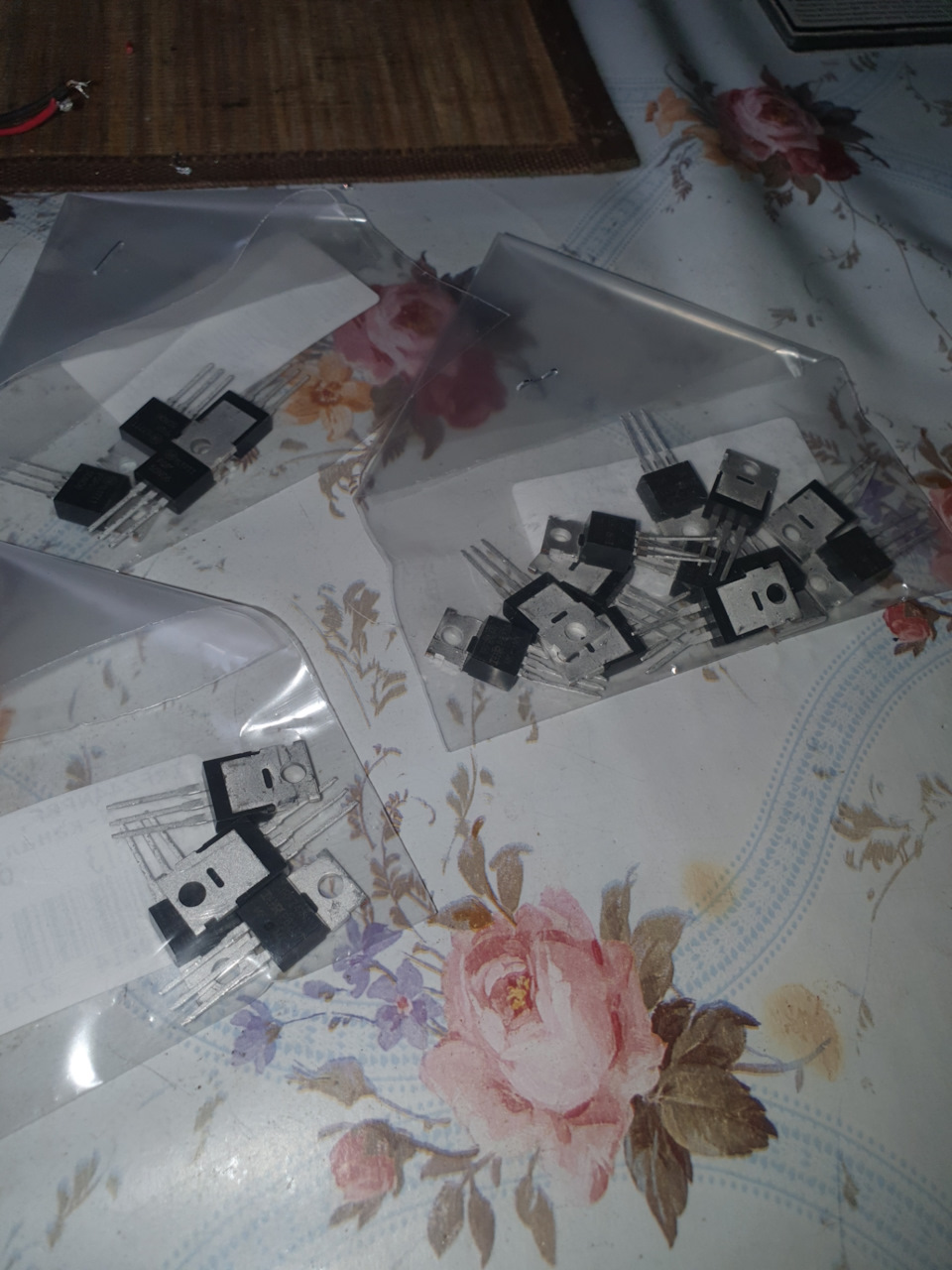

Осталось дело за малым. Нужны транзисторы. Решил впаять irfz44n. В местном магазине радиотоваров есть такие, но всего 2 шт в наличии. Пришлось заказывать в чип дип с доставкой сдэком. Приехало за 3 дня
впаиваю 12 шт новых, запуск, все хорошо, ничего не греется. Поставил в авто
Погонял с пол часика, даже на максимальной громкости. Корпус где оконечники стал чуть тёплым, где по питанию все холодное. Вот такая история.
Ах да, валялся в сарае года 2, а то и 3 ещё один усилитель. blaupunkt gta 5350. Там тоже проблема по питанию. Поменял буферные транзисторы, так же пришёл заказ с транзисторами и на него, 4 шт irfz44n и 4 шт 50n06. Впаял и усилитель включился, есть звук со всех 5 каналов
а когда соберу полностью, проведу тест под нагрузкой. Надеюсь будет жить ))) спасибо за внимание
Пропал Звук В Магнитоле
Сегодня в магнитоле пропал звук, при этом сама магнитола работает, диск читается а звука нету.
Либо смотри контакты на калонках, либо сгорел усилитель магнитолы…
у меня было так, выход с колонки на массу замыкал
+1 вдруг пропал звук. В то что умер усилитель не верилось. Полез в яндекс посмотреть, что бывает. Все спам или общие слова. А вот фраза Singl — прямо в точку. Снял колонку и все заработало, контакты динамика касались кузова. Специально зарегистрировался сказать спасибо.
колонки попробовал по отсоединять по одной звука нету все равно
наверно в магнитоле дело!
Или сам разъём выходов(перелом провода)но больше похоже, на ауди выходную микросхему чистоты громкости(выходная микросхема усилителя).Сколько каналов, и скольких есть звук(если не вылетела конечно предварительный вход на разброс каналов)?Так как сейчас в основном квадра система.Модель?
я не понял твоего вопроса) звука сейчас вооьще нет.
а магнитола старенькая пролоджи вместе с покупкой авто она мне досталась от хозяина. ну я надеюсь, что это магнитола, выкинуть ее не жалко будет.
Модель твоего пролоджи?
Твоя магнитола(квадра система).Сотоит выходная микросхема IC701(обозначение радио-элемента IC-микросхемы) 4х25w-TDA7381,4х35w-TDA7384,4x40w-TDA7386: www.dessy.ru/include/imag…ware/ek_big_o/FLEXI25.JPG. Крепиться к задней стенки к алюминиевому теплоотдачи радиатору, так вот чтоб узнать тебе точно, нужно взять от старого образца телефона, с трубки говоритель(динамик).Выводишь 2 провода, и на конце одного ставишь кандицатар без полярный 160v1мф-(микрофарат) www.zip-2002.ru/bmp/1430.jpg.
Это ты сделаешь празвонку, которая при поиске сигнала ауди(видео) не сгорит, в случаи попадания на вольтаж пример(12в).Откручиваешь 2ве крышки возможно снятие дисковода, для просмотра обозначении на самой печатной плате радио элемента пример:C47-Кандецатор 16V47uF перевод с импортного(16вольт 47 микрофарат).Так-же на импортных платах, в основном пишется обозначения, и снутри её, и по верх(то есть под нижней крышкой магнитолы.Теперь внимательно читай!Когда откроешь низ, заслюнявить палец с лехка(сделать его влажным), и трогай ножки микросхемы-(также ножки обозначаются к примеру:1до12, или просто 1 на плате, так же может стоять ключ на самой микросхеме-но про это не буду говорить не поймёшь).Динамик(динамики) должен быть подключен, а также подключена сама магнетола должен издаваться фон, при соприкосновения ножки 11,12,14 и 15.Масса ножек твоей микросхемы 1(вот тебе и ключ :), 2,8,13,24,18.Если фона нет, из сделанной тобой прозвонки, один провод кидаешь на массу, а другой с кандицатаром-(методом тыканья, динамик должен быть к уху), касаешься 11,12,14 и 15 ножки но при этом должен быть запущен дисковод(флешка, если имеется), и должен издаваться тихий тихий звук твоей музыки(сигнал ауди), если нету то блок воспроизведения (делать только мастеру).Если есть то микросхема сама вылетела, или же нет питания которое идёт по цепи кондецатора ЕС708-16v2200uF, на ножки 6, и 20.Вот и всё работы 15минут, чтоб проверить твою микросхему, 99% что у тебя микросхема вылетела из за обмотки замкнутого динамика(чувствительность на замыкания, перегрев микросхемы)
Твоя магнитола(квадра система).Сотоит выходная микросхема IC701(обозначение радио-элемента IC-микросхемы) 4х25w-TDA7381,4х35w-TDA7384,4x40w-TDA7386: www.dessy.ru/include/imag…ware/ek_big_o/FLEXI25.JPG. Крепиться к задней стенки к алюминиевому теплоотдачи радиатору, так вот чтоб узнать тебе точно, нужно взять от старого образца телефона, с трубки говоритель(динамик).Выводишь 2 провода, и на конце одного ставишь кандицатар без полярный 160v1мф-(микрофарат) www.zip-2002.ru/bmp/1430.jpg.
Это ты сделаешь празвонку, которая при поиске сигнала ауди(видео) не сгорит, в случаи попадания на вольтаж пример(12в).Откручиваешь 2ве крышки возможно снятие дисковода, для просмотра обозначении на самой печатной плате радио элемента пример:C47-Кандецатор 16V47uF перевод с импортного(16вольт 47 микрофарат).Так-же на импортных платах, в основном пишется обозначения, и снутри её, и по верх(то есть под нижней крышкой магнитолы.Теперь внимательно читай!Когда откроешь низ, заслюнявить палец с лехка(сделать его влажным), и трогай ножки микросхемы-(также ножки обозначаются к примеру:1до12, или просто 1 на плате, так же может стоять ключ на самой микросхеме-но про это не буду говорить не поймёшь).Динамик(динамики) должен быть подключен, а также подключена сама магнетола должен издаваться фон, при соприкосновения ножки 11,12,14 и 15.Масса ножек твоей микросхемы 1(вот тебе и ключ :), 2,8,13,24,18.Если фона нет, из сделанной тобой прозвонки, один провод кидаешь на массу, а другой с кандицатаром-(методом тыканья, динамик должен быть к уху), касаешься 11,12,14 и 15 ножки но при этом должен быть запущен дисковод(флешка, если имеется), и должен издаваться тихий тихий звук твоей музыки(сигнал ауди), если нету то блок воспроизведения (делать только мастеру).Если есть то микросхема сама вылетела, или же нет питания которое идёт по цепи кондецатора ЕС708-16v2200uF, на ножки 6, и 20.Вот и всё работы 15минут, чтоб проверить твою микросхему, 99% что у тебя микросхема вылетела из за обмотки замкнутого динамика(чувствительность на замыкания, перегрев микросхемы)
Добрый вечер. Столкнулся с такой проблемой- магнитофон автомобильным сони с ДВД. Проработал, без нареканий, 3 года и тат случилось- пропал звук но все показует на панельке( громкость, настройки и т.д.) но тишина в колонках. Выключаю, проехал 10 км всё работает до 5 мин и всё заново. Что может быть?
Твоя магнитола(квадра система).Сотоит выходная микросхема IC701(обозначение радио-элемента IC-микросхемы) 4х25w-TDA7381,4х35w-TDA7384,4x40w-TDA7386: www.dessy.ru/include/imag…ware/ek_big_o/FLEXI25.JPG. Крепиться к задней стенки к алюминиевому теплоотдачи радиатору, так вот чтоб узнать тебе точно, нужно взять от старого образца телефона, с трубки говоритель(динамик).Выводишь 2 провода, и на конце одного ставишь кандицатар без полярный 160v1мф-(микрофарат) www.zip-2002.ru/bmp/1430.jpg.
Это ты сделаешь празвонку, которая при поиске сигнала ауди(видео) не сгорит, в случаи попадания на вольтаж пример(12в).Откручиваешь 2ве крышки возможно снятие дисковода, для просмотра обозначении на самой печатной плате радио элемента пример:C47-Кандецатор 16V47uF перевод с импортного(16вольт 47 микрофарат).Так-же на импортных платах, в основном пишется обозначения, и снутри её, и по верх(то есть под нижней крышкой магнитолы.Теперь внимательно читай!Когда откроешь низ, заслюнявить палец с лехка(сделать его влажным), и трогай ножки микросхемы-(также ножки обозначаются к примеру:1до12, или просто 1 на плате, так же может стоять ключ на самой микросхеме-но про это не буду говорить не поймёшь).Динамик(динамики) должен быть подключен, а также подключена сама магнетола должен издаваться фон, при соприкосновения ножки 11,12,14 и 15.Масса ножек твоей микросхемы 1(вот тебе и ключ :), 2,8,13,24,18.Если фона нет, из сделанной тобой прозвонки, один провод кидаешь на массу, а другой с кандицатаром-(методом тыканья, динамик должен быть к уху), касаешься 11,12,14 и 15 ножки но при этом должен быть запущен дисковод(флешка, если имеется), и должен издаваться тихий тихий звук твоей музыки(сигнал ауди), если нету то блок воспроизведения (делать только мастеру).Если есть то микросхема сама вылетела, или же нет питания которое идёт по цепи кондецатора ЕС708-16v2200uF, на ножки 6, и 20.Вот и всё работы 15минут, чтоб проверить твою микросхему, 99% что у тебя микросхема вылетела из за обмотки замкнутого динамика(чувствительность на замыкания, перегрев микросхемы)
На пролоджи стоит защита выходного усилителя от КЗ.Колоночные провода смотри, какой то на массе сидит.Отключай поочерёдно все колонки так и найдёшь косяк.Так что погоди магнитолами раскидыватся
На всех автомагнитолах, с квадрой системой стоит защита, от перегрузки(нагрузки) микросхемы.
ну не всегда все так легко) у меня например проц на алпайне сгорел, 3р ремонта сказали… так сам по себе, просто на ходу бац и тишина, нет звука а ГУ работает) посмотрел пред на нем, потыкал линейки, провода… труп)
Всё возможно, но сказать я тоже могу много чего, даже деталь тебе всучить сгоревшую, такой же маркировки(а цена в ремонте будет другая)из за работы спец паяльной станции, стоимости детали, и наконец самой магнитолы, высчитываться вся сумма. А типа выходной микросхемы можно выпаять простой иголкой от шприца, по диаметру ножки микросхемы+дешевле процессорной микросхемы, и сделать так что ты даже пайку не отличишь от заводской.
сейчас такое время, что наепуют всех и везде)) забрав гу и вместе с ней горелую плату с процам, у меня нет возможности быть увереным что заменили именно то что надо а не до кучи напихали не нужного хлама)
Вот, вот, и я про тоже.
я думаю попробовать поставить другое магнитолу проверить будет работать или нет
а потом уж если что колонки отсоединять
предохранитель в магнитоле чуть подплавленный почему то, но не сгоревший.
не стал я с этой мучаться. купил другую и поставил!
Сгорает усилитель TDA7377 на автомагнитоле
Сгоревший усилитель TDA 7377
Тема этой статьи навеяна довольно частым обращением в ремонт автомагнитол с неисправностью, отсутствие звука или большие искажения при воспроизведении. При этом модели все новые с USB проигрывателем, весьма популярные последнее время и микросхемой выходного каскада TDA7377. Причина у всех в основном одна, сгорел усилитель в магнитоле.
Диагностика занимает немного времени и объясняя клиенту причину неисправности практически всегда получаешь вопрос, почему сгорел усилитель. А так как обращавшийся контингент молодой, то и причина почему сгорает усилитель одна — излишне накрученная громкость воспроизведения.
Ничего плохого в накрученной до конца громкости нет при условии, что схема составлена грамотно и учтены все нагрузки на элементы схемы. Я конечно не инженер, но в данном случае экономия производителя просто удивляет. Давайте посмотрим на схему включения TDA7377 в автомагнитолах (Erisson RU-1036 и Soundmax SM-CCR3033):
Теперь посмотрим на типовую схему включения TDA 7377 взятую из его даташита:
Сразу бросается в глаза, что производитель с экономил на двух конденсаторах и может схема была более надежной если бы имеющиеся конденсаторы были бы большей емкости с запасом по напряжению. Может ли может ли сгореть усилитель имея такие недостатки, да может.
Может так же случится, что сгорел один канал на усилителе или два при неисправности одного конденсатора. Это так же в конечном итоге приведет к перегреву и усилитель в магнитоле сгорит.
При ремонте и замене усилителя конденсаторы ставил большей емкости, а по желанию заказчика переделывал под четыре конденсатора или переключал в мостовую.
12 Comments on «Сгорает усилитель TDA7377 на автомагнитоле»
Усилитель хорош только при мостовом включении.
Дело всё в том что, при подключении на 4 канала, получается 2 канала поют в одном направлении, а два других в обратном, то есть противоположные фазы.
Оно и понятно, переключателя из обычного в мостовой режим нету, как например у TEA2025, где один из «плюсов» превращается в «минус»
И получается, что этот УНЧ подключается два динамика на «плюсовые» и общий через кондер, а два других на «минусовые» и тоже на общий через кондер.
А общий тут и является минусом.
привет помогите, при прослушивание музыки со временем у магнитолы появляется жуткий звук, не завися от того радио играет или USB, при отключении и повторном включении через минут 5 опять та же история,в чем может быть причина. грешу на кондеры но они не вздуты
Усилитель магнитолы сгорел что делать((((
что делать кто сталкивался с такой ситуацией уселитель стоит в магнитоле из за него не чего не работает((((Можно ли его подчинить или нет?
Комментарии 9
Что за голова то? Фото сделай.
харер 2002г экран сенсорный магнитола родная куда вставляеться касета обычная в нём усилитель сгорел теперь не работает вся музыка
«колесо прокололось, можно починить или нет?»
Не вижу проблемы вообще — если своими руками никак, а судя по вопросу, дело так и обстоит, то отдать кто понимает. Цена вопроса — стоимость микросхемы + работа.
Просто электрик сказал что нужно искать новый магнитафон они отдельно не продаються а продаються целиком с монитором цена 8500
Я разве сказал слово «электрик»? Я сказал — «кто понимает». К сожалению, электрики только лампочки менять могут… он тебе и новую машину посоветует искать…
понятно ладно буду пробавать, отдам тем кто занимаеться микросхемами
Взять с разбора новую голову и не париться.
HELP! Внезапно перестал работать усилок((((
Приветствую всех любителей и профессианалов автозвука! Нужна ваша помощ! Проблема у меня такая! Внезапно перестал работать усилок((( Для начала характеристики оборудования:
Усилитель
Характеристики
Lightning Audio LA-4100 :
Максимальная мощность 100 Ватт x 4 @ 4-Ом, 200 Ватт x 4 @ 2-Ом, 400 Ватт x 2 @ 4-Ом
Встроенный кроссовер
CH1/CH2: 12дБ/октава FULL/LP/HP
Фильтр высоких частот: 60Гц — 1.2кГц
Фильтр низких частот: 30Гц — 250Гц
CH3/CH4: 12дБ/октава FULL/LP/HP
Фильтр высоких частот: 60Гц — 1.2кГц
Фильтр низких частот: 30Гц — 250Гц
Регулировка тембра
Фронт: 0дБ — +12дБ на 45Гц
Тыл: 0дБ — +12дБ на 45Гц
Высокоуровневый вход: L/R Pins
Линейный вход: (4) RCA
Линейный выход: (2) RCA Pass Thru
Саб к нему подключенный
Характеристики
Sony XS-LE121C :
Пиковая мощность, IEC 268-5 (Вт) 1000
Номинальная мощность, IEC 268-5 (Вт) 300
Диапазон воспроизводимых частот (Гц) 32,5 — 3000
Импеданс (Ом) 4
Чувствительность (дБ/Вт/м) 86
Материал диафрагмы Полипропилен
Материал магнита Феррит
Импеданс (Ом) 4
И еще есть конденсатор
Характеристики
Cadence CAP2DR :
Ёмкость 2 фарад
Максимальное напряжение 24 вольт
Встроенный цифровой вольтметр
Встроенная защита от переполюсовки
Теперь собственно проблема! Пришел утром сел в машину, завел, включил музыку и увидел что на вольтметре конденсатора меньшее напряжение чем обычно, а именно 13,5В хотя всегда показывал 14,0-13,7В В зависимости от громкости. Я выключил магнитолу на всякий случай и в тишине поехал на работу, поставив машину на стоянку я заметил что вольтметр на конденсаторе ничего не показывает а просто мерцает. Включил магнитолу попробовать и тут меня постигло горе перестал работать саб. А индикатор питания на усилителе не горит постоянно а немного мерцает в такт музыке. Я решил что во всем виноват конденсатор и отключил его но ничего не изменилось! И еще при включенной магнитоле горит индикатор питания, а если отключаешь межблочный кабель то он гаснет! Помогите пожалуйста с этой проблемой!
