Скрипит рулевой наконечник что делать

Замена рулевых тяг и наконечников или как поборол скрежет в рулевом

Вот и подошла к своему логическому завершению моя история со скрежетом в рулевом.
Кто мне только что не говорил: и шаровая, и опорники и рейка.
Кто не видел, вот, собственно как все и было:

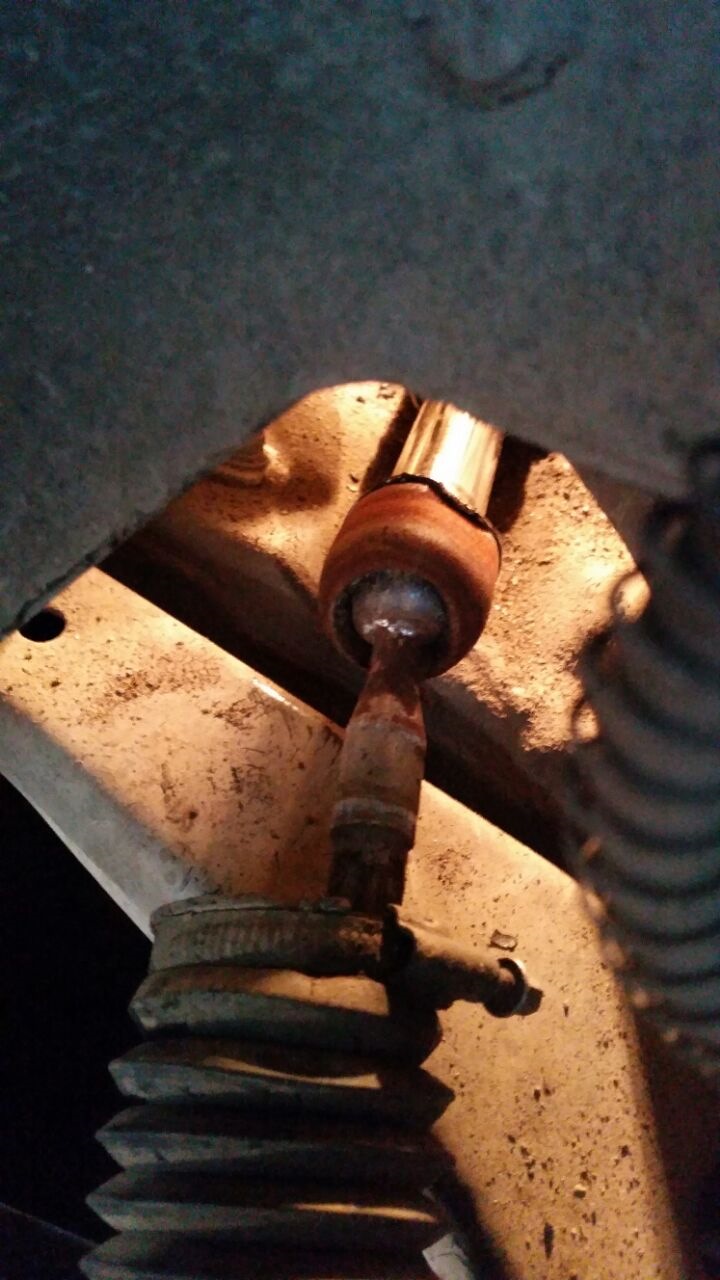

Так было изначально:

Как обычно встал вопрос, что же брать? Оригинал или же что-то дешевле.
Решился на 555. Уже не первый раз беру запчасти этой фирмы: шаровая, стойки заднего стаба. Качество радует.
К тому же оригинал совсем не оправдал своих надежд. Замененные ранее оригинальные тяги с наконечниками не проходили и 20 тысяч.
Возможно брак или что.

Было приобретено:

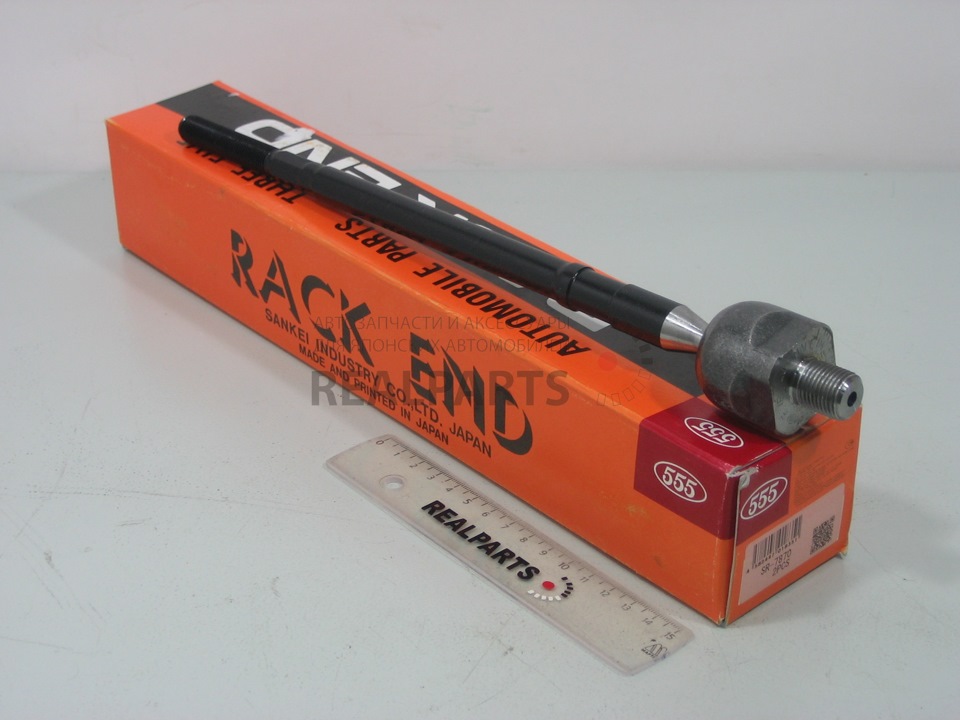

— Тяга рулевая — 2 шт. (555 SR-7870);

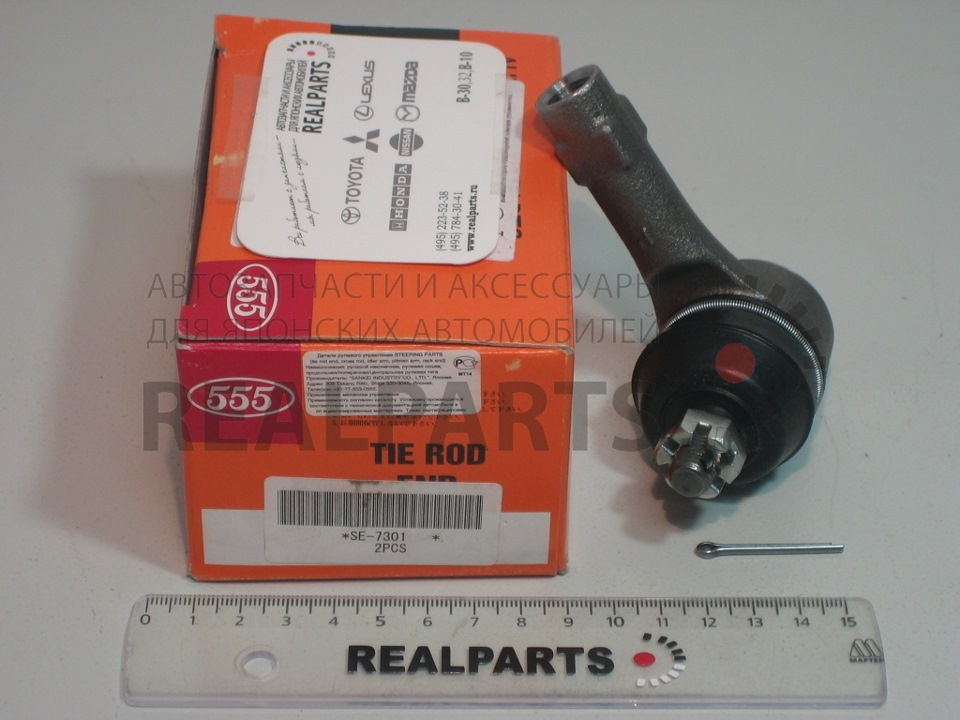

— Наконечник рулевой тяги — 2 шт. (555 SE-7301);

— Шайба рулевого привода — 2 шт. (MB 266164);

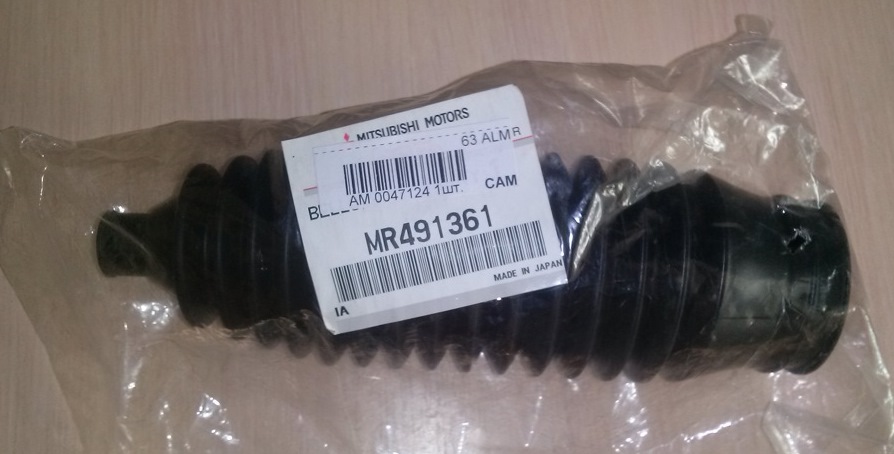

— Пыльник рулевой рейки — 2 шт. (MR 491361)

На пыльниках фирма «KOYO». Не знаю, есть ли отдельно каталожный номер пыльников именно Koyo. Но в итоге, в упаковке митсу будет лежать пыльник Koyo.

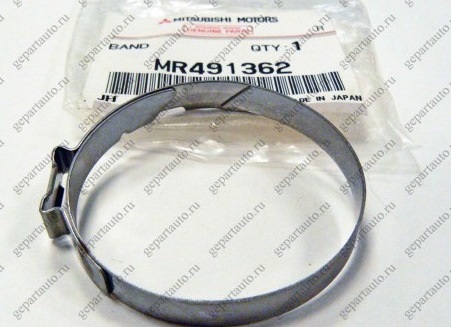

— Хомут пыльника рейки — 2 шт. (MR 491362)

Эти хомуты очень неудобны в плане установки.

Сам процесс снятия не особо трудный. Ни рычаги, ни, тем более подрамник, не снимали.
Самое тяжелое открутить тягу от вала рейки. Но тут газовый ключ пришел на помощь. Левая тяга также уже начина люфтеть. Очень непохоже на хваленый оригинал.

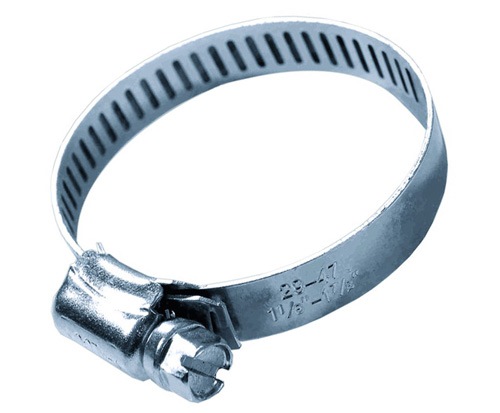

Новые хомуты не поставили. Затянули червячными.

Хомутам следует уделить особое внимание. У многих это потом оборачивалось течью рейки.
Попутно заменили масло в ГУРе. Никто его за 110к не менял. Уж слишком его вид был печальный.

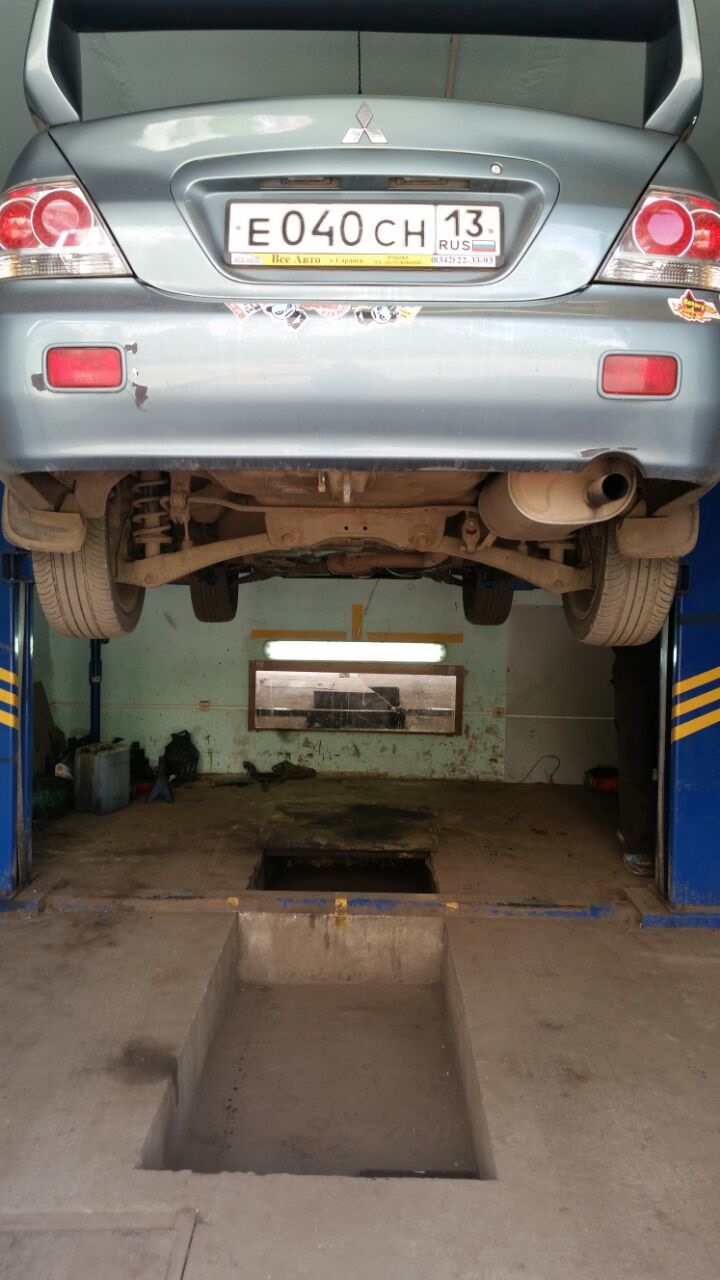

Развал-схождение и я снова в строю.
Руль стал заметно тяжелее. Но никаких стуков, ни кренов. Одно удовольствие от вождения.

Источник

Устраняем скрип руля

И как же это сделать?
Предположим, что коврики из салона каждый способен достать без дополнительной инструкции.

Небольшое отступление: В официальных или не очень сервисах процедуру производят не заморачиваясь, набивая смазку снизу, из под рейки, а дальше куда попадет. Попадает куда угодно, но не всегда куда надо (чуть ниже покажу)

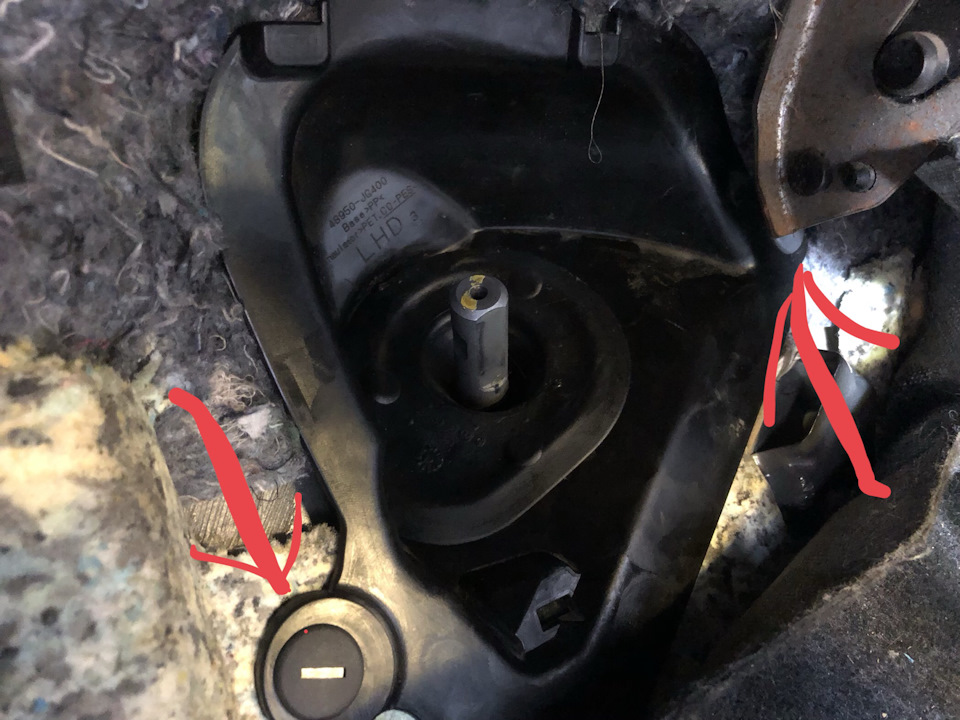

Так вот, как сделать приятнее, надежнее и уверенно в то место, куда надо? Снимаем пластиковую крышку

И получаем доступ к месту крепления двух частей вала, которое надо бы разобрать. Ничего там страшного не случилось, кроме того, что пришлось взять ключ помощнее, затянуто было на славу, да еще и с фиксатором.

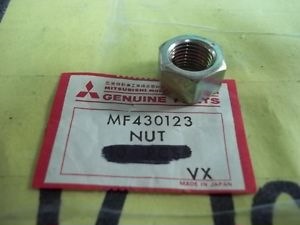

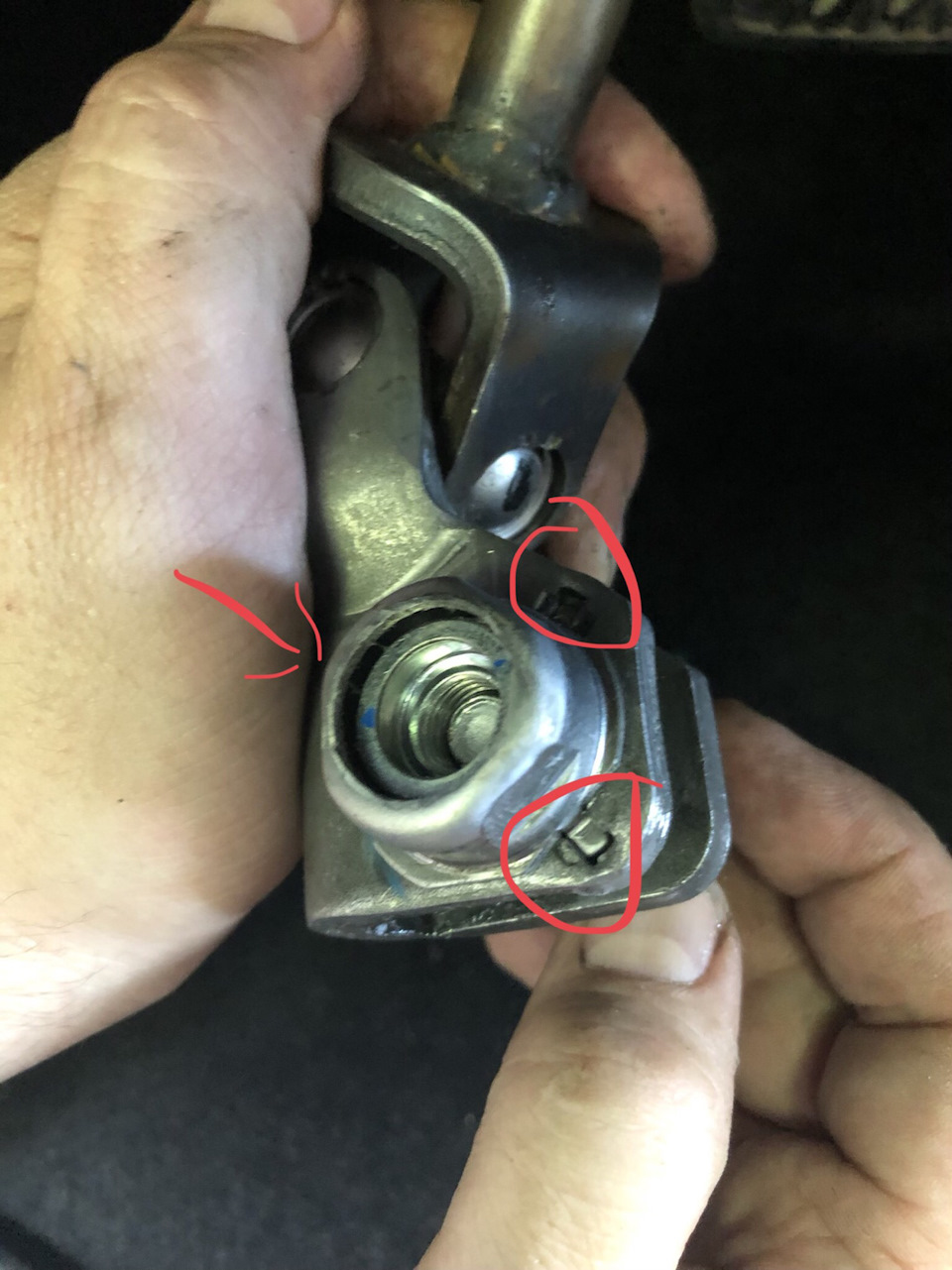

А еще там есть ответная гайка, которая тоже фиксирует сочленение рулевого вала

Ее надо вытащить… не полностью… ибо она фиксируется своим металлическим кожухом, но так, чтоб она освободила вал. Делать надо аккуратно и проворачивая гайку. Только в одном положении она выйдет наружу.

Показываю уже на разобранном, дабы понять смысл:

Проведя эти манипуляции, верхняя часть вала свободно отойдет в строну, освободив от себя нижнюю часть.

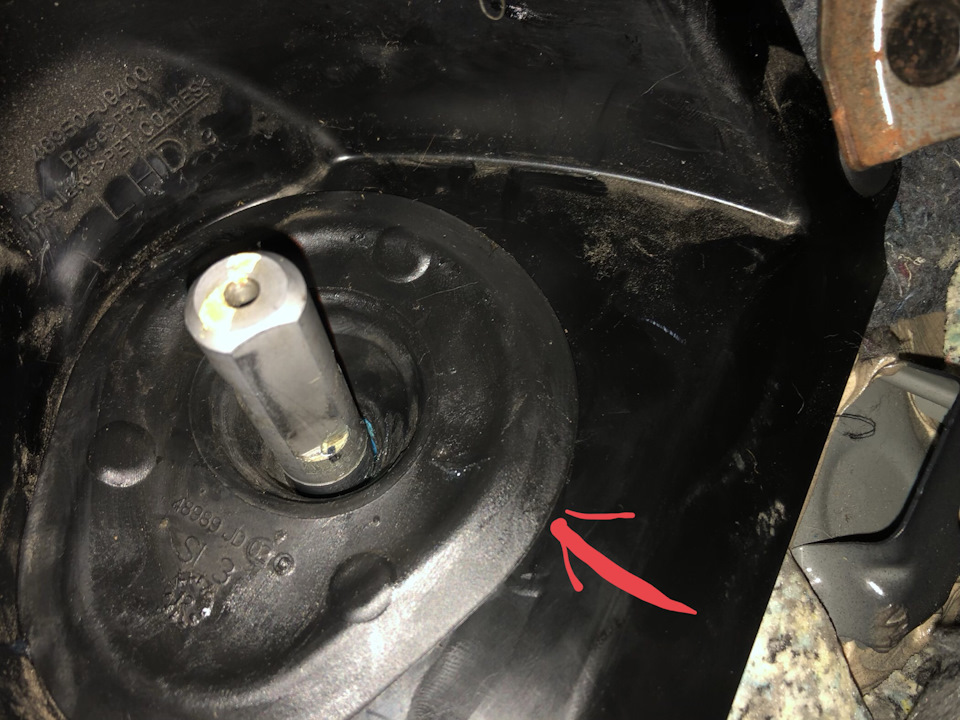

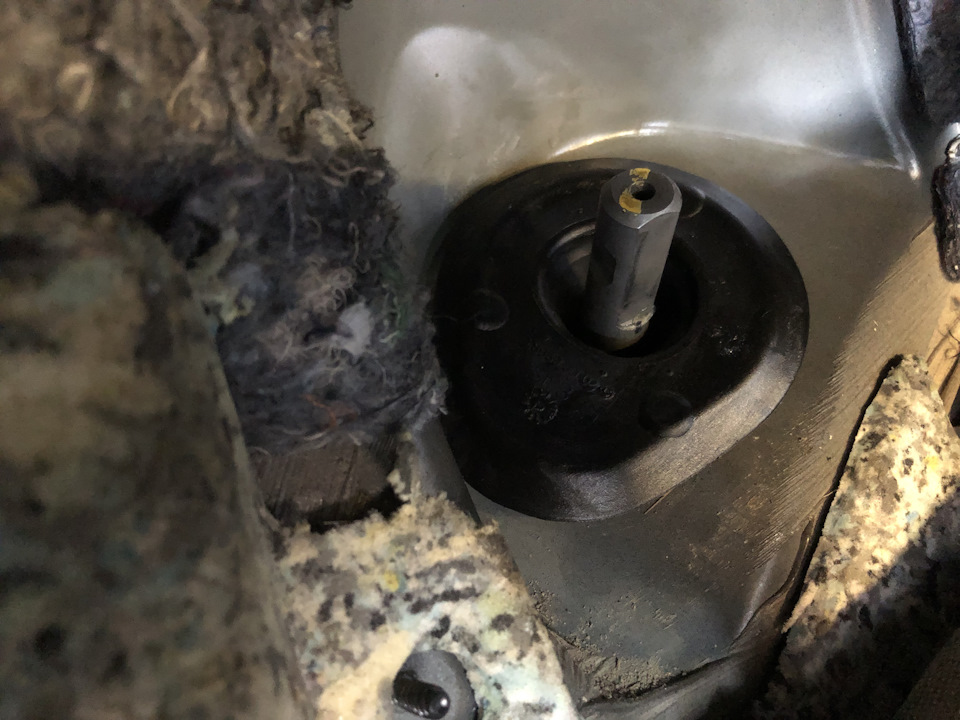

Снимаем крепления очередного пластикового кожуха (фото выше), тут уже надо будет залезть под ковер.

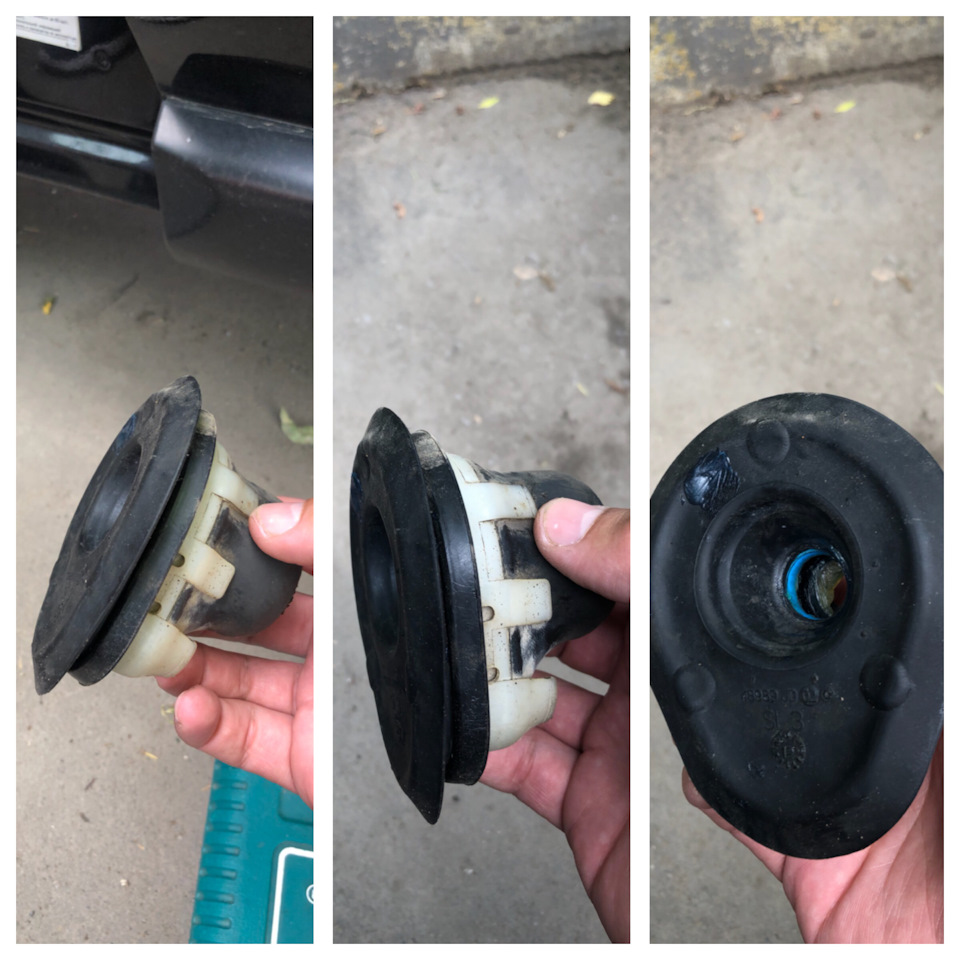

Сдергиваем кожух с центральной резинки (главное не забыть его потом при сборке обратно под резинку запихнуть! при помощи отвертки — выполнимо)

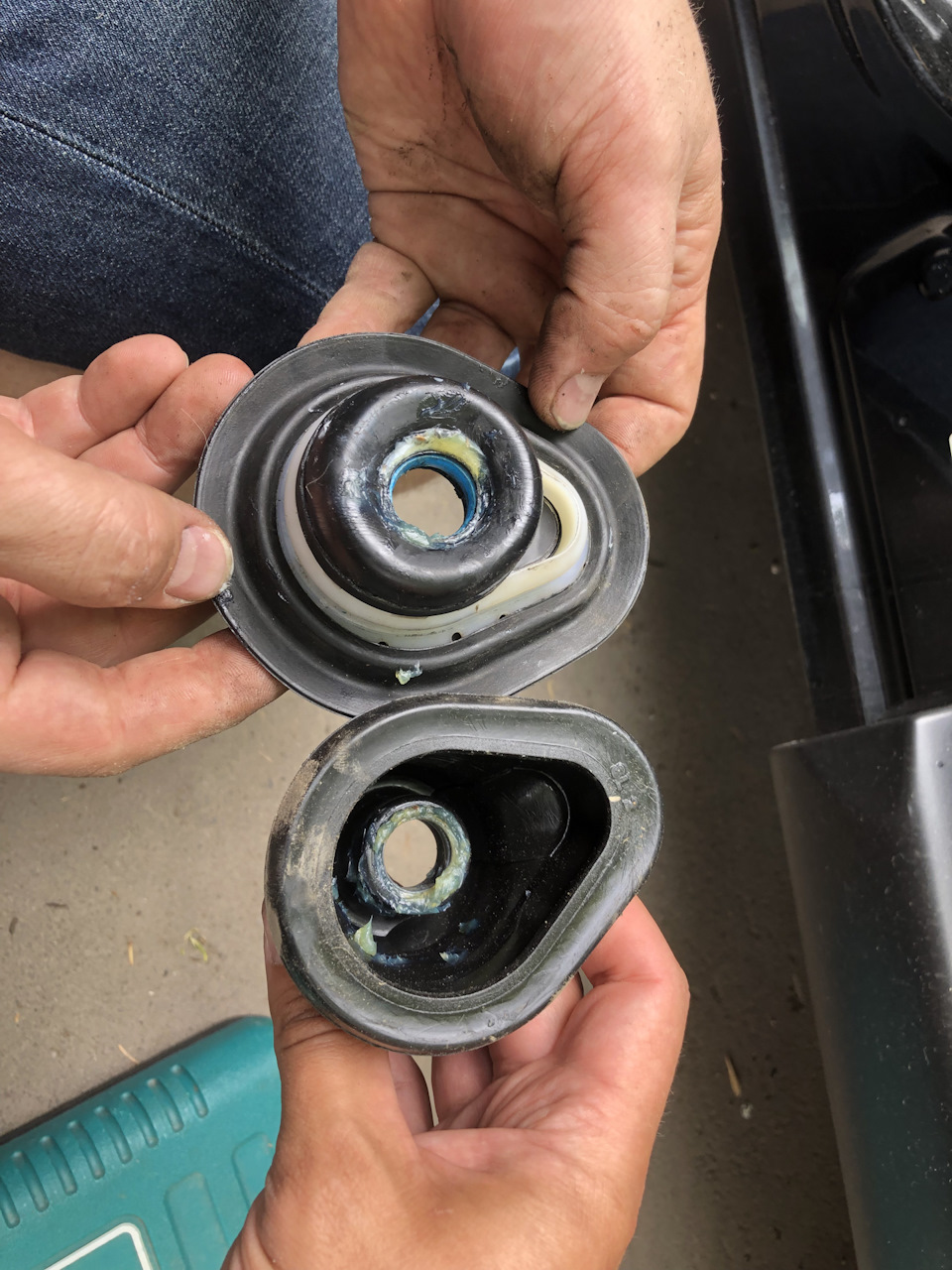

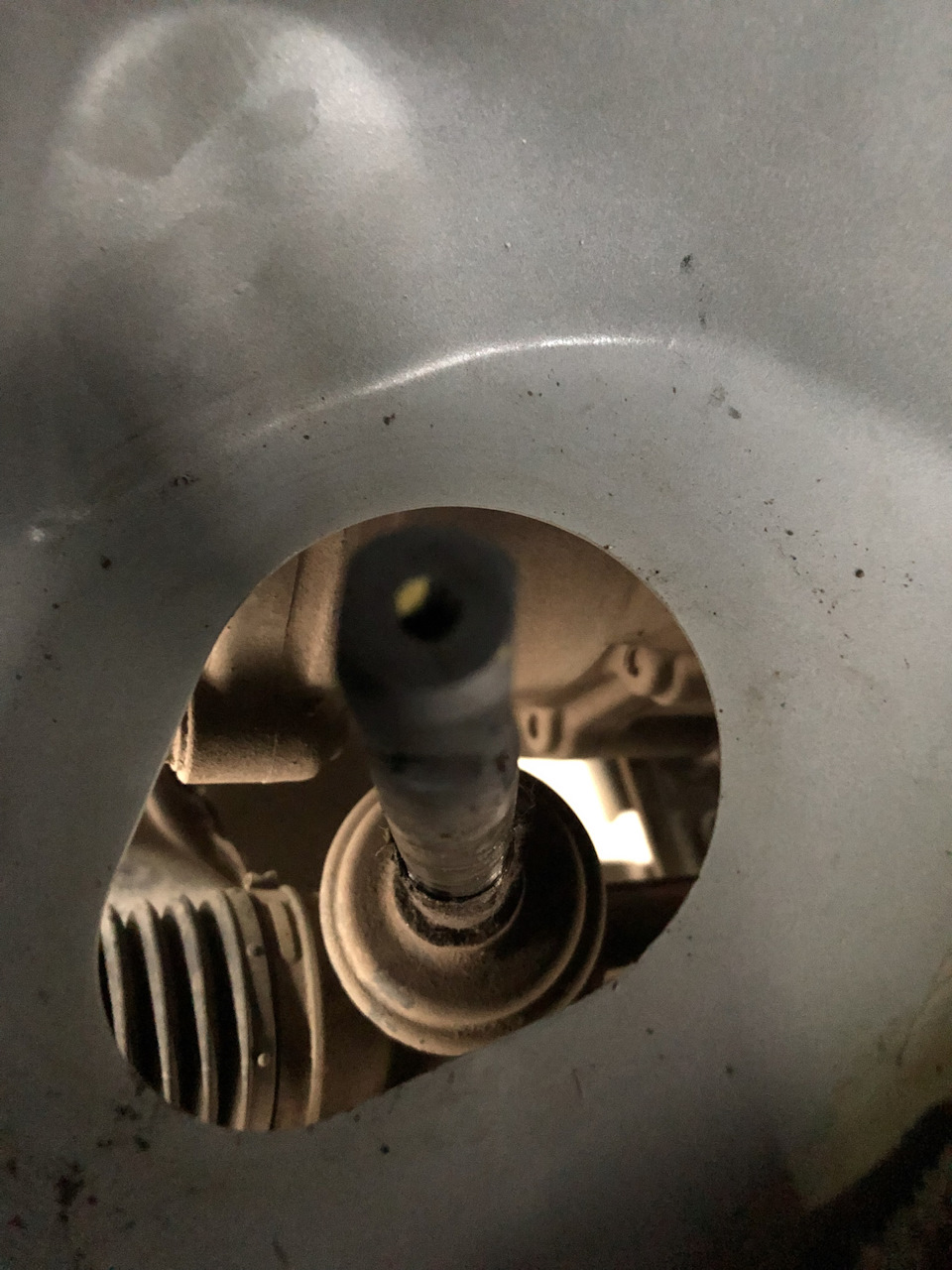

Если нежно поддеть этот «уплотнитель» отверткой и начать аккуратно вытягивать, то…

В принципе, идя по пути наименьшего сопротивления, достаточно смазать в этой конструкции середину

Но мы не ищем лёгких путей, будем разбирать дальше.
Кстати, когда набивают смазкой в сервисе снаружи, получается вот:

Но мы не сервис и продолжаем разговор.

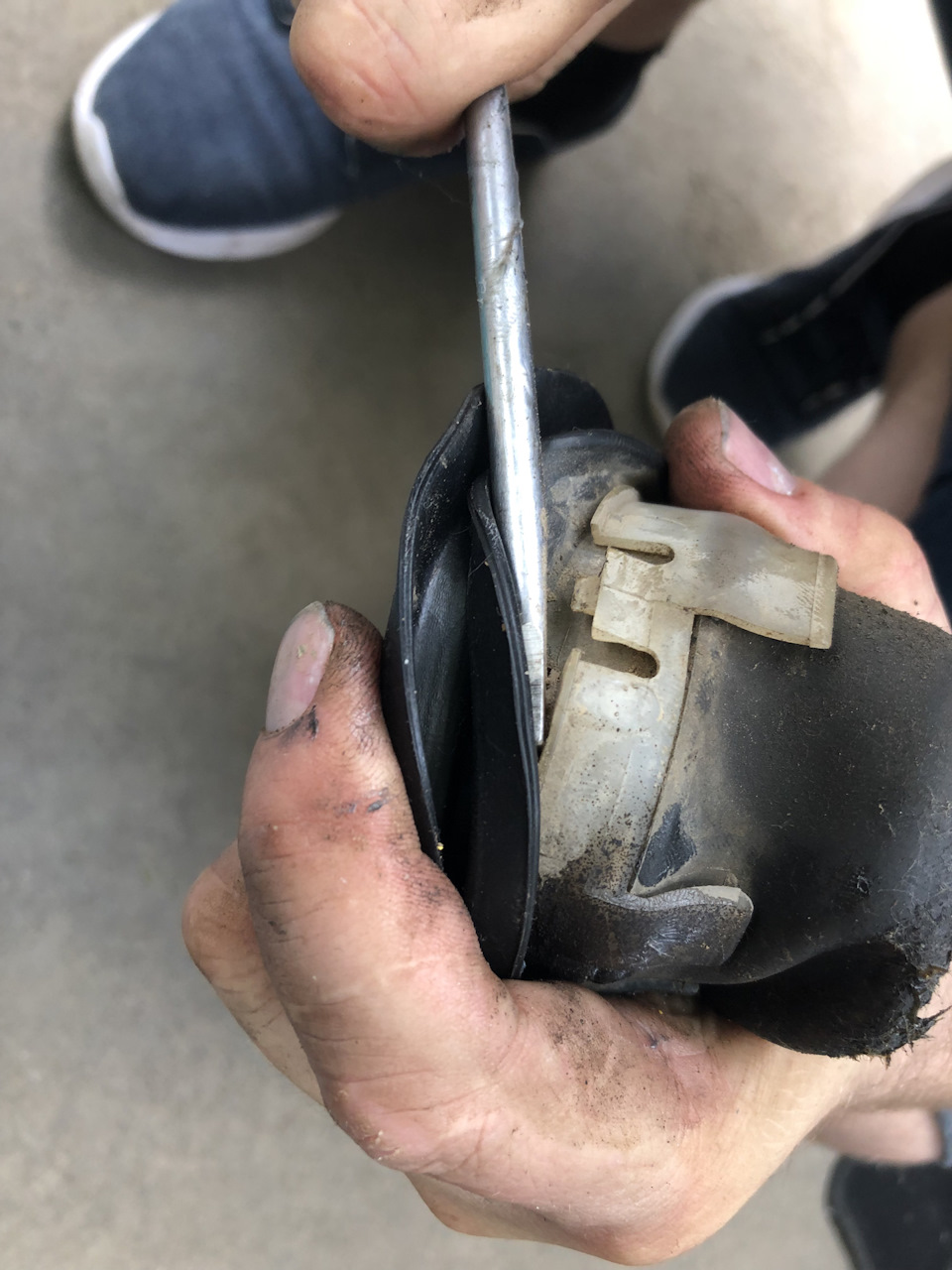

В месте наименьшего сопротивления поддеваем отвёрткой внешнюю пластиковую эээ… херню:

Собираем этот узел обратно в исходную позицию, и насадив на рулевой вал, фиксируем на кузове (защелкиваем), надеваем на место пластиковый кожух и запускаем его под верхнюю уплотнительную резинку

Вставляем на место верхнюю часть рулевого вала

Остается нацепить оставшуюся пластиковую накладку и готово.

Но есть нюанс!
С этой самой гайкой (про которую говорил выше). При разборке, с гайкой нужно обходиться весьма осторожно, вышибать ее нельзя, даже если не поддается. Методично покачивая руль, аккуратно смещать в сторону, иначе может произойти вот что:

И не забывайте затянуть все болты! в принципе конструкция весьма надежная, но лучше не допускать.
Ну и при поворотах руля теперь нет никакого скрипа! Что и требовалось от процедуры!

Источник

Неисправность рулевых наконечников

Наконечники рулевых тяг или рулевые наконечники – это шаровые шарниры, передающие усилия от рулевых тяг поворотным кулакам и обеспечивающие поворот управляемых колес. Средний срок службы детали составляет 80–100 тыс. км. Вследствие жестких условий эксплуатации реальный ресурс может быть в 2–3 раза меньше, так что осмотр и диагностику стоит проводить каждые 15 тыс. км.

Неисправность рулевых наконечников приводит к потере курсовой устойчивости автомобиля, автомобиль кидает из стороны в сторону и увеличению свободного хода рулевого колеса. В этой статье расскажем, как проверить наконечники рулевых тяг, об основных симптомах их выхода из строя и о том, как продлить срок службы детали.

Почему рулевые наконечники быстро выходят из строя

Наиболее распространенные дефекты рулевых наконечников – прорыв резинового пыльника, износ пластиковой втулки или сферической поверхности пальца, ослабление пружины.

Поврежденный пыльник может стать причиной загрязнения и износа шарнирного соединения

Основные причины преждевременного износа рулевых наконечников при эксплуатации:

К повреждению вкладыша иногда приводит неквалифицированная замена детали на СТО. Нарушение целостности пыльника или его смещения из-за разрушения стопорного кольца часто становятся причиной загрязнения и быстрого износа шарнира.

Наибольшие нагрузки на рулевые наконечники приходятся при быстром движении на неровных дорогах с активным маневрированием. При проворачивании колес неподвижного автомобиля нагрузка на элементы рулевой системы возрастет до 1 тонны. При размеренном стиле езды по хорошим дорогам наконечники рулевых тяг ходят до 100 000 км. При сочетании хотя бы трех вышеперечисленных факторов риска симптомы неисправности рулевых наконечников могут проявиться уже спустя 20–30 тыс. км, а в случае механического повреждения чехла-пыльника ещё быстрее.

Признаки неисправности рулевых наконечников

Основные признаки неисправности рулевых наконечников и шаровых опор практически идентичны. Основное отличие состоит в том, что дефекты шаровых опор оказывают влияние одновременно на ходовую и на рулевую систему системы, тогда как наконечники на работе подвески не сказываются.

Типичные симптомы неисправности наконечников рулевых тяг: люфт рулевого колеса, отдача (биение) руля при вхождении в поворот, появление лишних звуков спереди при проезде неровностей. Однако причиной схожих звуков и люфтов могут быть изношенные амортизаторы, ступичные подшипники, сайлентблоки и шаровые опоры. Стуки, отдающие прямо в руль, говорят о необходимости проверки рулевой рейки. Далее мы расскажем, как узнать неисправность рулевых наконечников.

Как проявляется неисправность рулевых наконечников: признаки и причины, смотрите в таблице.

Как проверить исправность рулевого наконечника

Перед тем как проверить рулевые наконечники, визуально осмотрите пыльники. Обычно для этого достаточно просто повернуть колесо. При образовании трещин и разрывов чехла внутрь попадает вода с грязью и вымывает смазку, что ускоряет износ шарнира. При наличии дефектов чехол-пыльник надо заменить. Для выявления скрытых дефектов наконечников рулевых тяг нужны подъемник или домкрат и подпорки. Удобнее проводить проверку с помощником.

Как определить неисправность рулевых наконечников на подъемнике: видео

Проверка наконечников рулевых тяг проводится в следующем порядке:

Ещё один способ проверки: разместив автомобиль на подъемник или над смотровой ямой, возьмитесь за рулевую тягу ближе к колесу и покачайте её, наблюдая за шарниром. Люфта в данном случае также быть не должно.

Основные неисправности рулевых наконечников, определение своими руками без ямы: видео

Для более детальной проверки рулевого наконечника его иногда лучше снять. Для этого понадобится металлическая щетка, торцевой ключ (или трещотка) с головкой, пассатижи, съемник или молоток. Очистив наконечник от грязи и пыли при помощи щетки, выпрямите фиксирующий гайку шплинт, открутите гайку и извлеките палец наконечника из посадочного места.

Оцените состояние вкладыша, шарнира и пружины. Поводите пальцем шарнира и вдавите в корпус. Если он «ходит» даже от слабых воздействий, вкладыш и пружина сильно изношены.

Когда нужно менять рулевые наконечники

Износ рулевых наконечников может наблюдаться уже спустя 20–30 тыс. км пробега. О необходимости восстановления или замены детали вы можете судить после вышеуказанных проверок. Наконечник и/или тяга идет под замену целиком, если:

Если нарушена резьбовая часть рулевого наконечника дальнейшая эксплуатация невозможна

Восстановление рулевых наконечников имеет смысл только в случае нарушения целостности пыльника или разрушения стопорных колец, при незначительном вымывании и загрязнении смазки. Необходимые запчасти входят в ремонтные комплекты рулевых наконечников.

Что будет, если не менять рулевые наконечники

Длительное игнорирование неисправностей рулевых наконечников чревато не только повышенным износом отдельных деталей автомобиля, но и снижением безопасности.

Развалившийся наконечник может стать причиной полной потери управлением автомобиля

Водитель столкнется с такими техническими проблемами:

Неисправность наконечников рулевых тяг сказывается на комфорте и безопасности езды. Возможные последствия дефектов:

Последнее возможно при наихудшем из вариантов: разрушении корпуса шарнира, выпадении пальца наконечника, откручивании гайки, разрушении резьбовой части.

Как продлить жизнь рулевым наконечникам

Зная, от чего ломаются рулевые наконечники, водитель может продлить их жизнь. Вот краткий список рекомендаций, как продлить жизнь наконечникам рулевых тяг:

Специальная смазка и новый пыльник позволяют увеличить срок службы наконечников

Источник

Что делать и как исправить скрип и скрежет при повороте руля

Посторонние звуки, шумы и даже скрежет — это неотъемлимый «антураж» любого автомобиля после многих лет эксплуатации. Именно нехарактерные для езды звуки и гудение можно считать явными признаками поломки или неисправности в каком-либо узле транспортного средства.

В большинстве случаев скрежет и скрип свидетельствуют не о поломках, а о некорректной (неисправной) работе какого-либо механизма. Часто эти проблемы выявляются только в определенных условиях — например, при повороте рулевого колеса.

Как определить причину скрипа и скрежета при повороте руля

Важно, что посторонние шумы во время движения автомобиля могут проявиться на любой скорости. Водитель, поворачивая руль в ту или другую сторону, слышит нехарактерный скрежет даже при езде на скорости в 30 км/ч. Примечательно, что при повороте руля скрежет может быть услышан даже тогда, когда машина стоит на месте.

Современные модели автомобилей оснащаются ГУРом (гидроусилителем руля), благодаря чему рулевое колесо вращается максимально легко и бесшумно. Для базовых комплектаций допускается небольшой гул или шипящие звуки при повороте руля в крайние положения. Однако скрежета или скрипения быть не должно независимо от того, установлен ГУР или нет.

Определить причину нехарактерных шумов при повороте руля непросто. Первым делом потребуется установить не только источник нехарактерных звуков, но и дополнительную симптоматику. Ведь в ряде случаев водитель не только слышит непривычные звуки, но и ощущает какие-либо неполадки в управлении.

При диагностике причины шума необходимо учесть сразу несколько важных факторов:

Полные ответы на эти вопросы помогут специалисту автосервиса максимально точно определить источник проблемы и устранить ее.

Распространенные причины возникновения, методика устранения шумов

Водитель любого транспортного средства должен воспринимать посторонний скрип или скрежет в механизмах авто как тревожный сигнал. Ведь зачастую речь идет о механическом износе элемента или его выходе из строя, что грозит потерей в рулевом управлении.

Скрежет при повороте руля на месте и в движении может быть вызван рядом неполадок в следущих узлах:

В зависимости от места появления звука нужно проводить анализ проблемы и ее устранение.

В большинстве случаев неисправностей придется обратиться к специалистам, так как самостоятельное устранение проблемы будет затруднено сложностью конструкции автомобиля и риском ошибок.

Неправильное проведение схода-развала автомобиля

Если источником скрипа на поворотах и во время стоянки при выкручивании рулевого колеса выступают шины, то велика вероятность того, что проблема кроется не в самом рулевом управлении, а в некорректном проведении схода-развала.

Неправильная установка передней пары колес сразу же скажется на сроке службы резины: неравномерный износ быстро выведет ее из строя. Поэтому при диагностике ошибок схода-развала рекомендуется сразу же обратиться в шиномонтаж и повторно провести эту процедуру. Лучше воспользоваться электронным оборудованием, так как в этом случае ошибки при выставлении правильного положения пары колес будут сведены к минимуму.

Проблемы с рулевой рейкой и рулевой колонкой

Одной из самых частых причин скрежета при повороте руля влево или вправо являются неполадки в работе рулевой рейки. Скрип рейки или колонки сопровождается сильной вибрацией на рулевое колесо. Если шумы и вибрация не сильные, то дальнейшая эксплуатация автомобиля разрешается. Однако в процессе езды симптомы износа управляющих элементов усиливаются, что делает замену механизма необходимой процедурой.

Рулевая рейка на автомобилях, выпущенных в последнее десятилетие, является очень сложным механизмом. Автовладелец может лишь осмотреть пыльники и выявить их состояние, однако более глубокий анализ проблемы и ремонтные работы целесообразно доверить профессионалам. Малейшая ошибка при ремонте или замене этого механизма может обернуться потерей в управлении на высокой скорости, поэтому самостоятельно устранять неисправность крайне не рекомендуется.

Скрип наконечников рулевой тяги

Рулевая тяга может издавать скрип и в связи с деформацией пыльников. Если пыльник порвался, то через него в наконечник может попасть песок, что и вызывает скрипы. При осмотре узла необходимо будет выявить разрывы.

Устранить неисправность можно только заменой пары наконечников рулевой тяги со всеми комплектующими. Замену можно произвести своими силами, если автовладелец обладает навыками самостоятельного обслуживания своего средства передвижения.

В редких случаях наконечник рулевой тяги может издавать нехарактерные звуки из-за трения со смежными механизмами. Потребуется провести регулировку положения наконечников, а также заменить пыльники. Если один наконечник в паре имеет следы износа, то меняется вся пара.

Скрежет шаровой и ШРУСа

Шаровая опора после нескольких лет выработки изнашивается и начинает скрежетать при движении. Важно своевременно заметить этот звук и произвести замену опоры, так как существует опасность ее выхода из строя на движении при высокой скорости. Также рекомендуется периодически проверять состояние пыльников, от герметичности которых во многом зависит срок службы шаровой опоры.

Если водитель слышит хруст и скрежет при повороте руля направо и налево, то велика вероятность того, что шарнирное соединение (ШРУС) выходит из строя. Подшипник необходимо смазать, произвести замену пыльника. Если ШРУС имеет механические дефекты, необходима его полная замена: ремонту такая деталь не подлежит.

Скрип сайлентблоков

Скрип при повороте руля на месте и во время движения может быть вызван износом сайлентблоков. Как правило, резиновые компоненты сайлентблоков начинают высыхать постепенно, что особенно заметно в жаркую погоду.

Нехарактерный шум сайлентблоков будет производиться до тех пор, пока деталь не порвется. Важно, что скрипение возникает только при высоких температурах окружающей среды и может исчезнуть при похолодании. Если сайлентблок не имеет разрывов и не до конца высох, его можно и дальше использовать в конструкции машины. Однако первые скрипы в жару уже можно считать сигналом к замене этих деталей в ближайшее время.

На автомобилях нового поколения устанавливаются сайлентблоки из высокопрочного полиуретана, что практически исключает риск их высыхания при жаркой погоде.

Скрип подшипников

Нетипичные звуки при движении, доносившиеся из поворотного кулака при вращении руля, могут свидетельствовать о наличии неполадок в подшипниках. Скрип и треск сопровождают работу подшипников тогда, когда в их устройстве заканчивается смазка или же внутрь корпуса попал песок.

Если вовремя не устранить проблему, то возможны серьезные поломки. Потребуется демонтировать подшипники с автомобиля и осмотреть их на предмет повреждений. Если видимых дефектов не наблюдается, необходимо смазать деталь и установить на место. В случае повреждений рекомендуется замена подшипника на аналогичный.

Скрип пластикового кохужа

Скрипы, свисты, трески и даже завывания пластикового кожуха — это сопровождаюшие звуки при езде на любом автомобиле эконом-класса после нескольких лет эксплуатации. Из-за вибрации начинается трение во всех пластиковых элементах салона:

Данную проблему можно решить дополнительной фиксаций каждого элемента из пластика (клеем, заклепками или саморезами). В некоторых случаях может потребоваться замена какой-либо части кожуха.

Часто автовладельцы старых машин не обращают на эти звуки внимания — скрип пластика нельзя назвать неполадкой, так как он не связан с неисправностями механических частей автомобиля. Такое звуковое сопровождение при езде влияет только на комфортное пребывание в салоне людей.

Резиновый скрип при повороте руля

Скрипение резины при выворачивании рулевого колеса может свидетельствовать о самых разных проблемах в конструкции автомобиля. Чтобы лучше понять источник этих звуков, необходимо загнать машину на эстакаду. При этом один человек в салоне выкручивает руль в разные стороны, а другой человек под машиной пытается определить источник резинового скрипа.

Если проблема кроется в резине на колесах, то это будет быстро установлено. Потребуется либо произвести сход-развал, либо приобрести новый комплект резины взамен изношенного.

Практически каждый элемент рулевого управления оснащается резиновыми или полиуретановыми деталями. Поэтому скрипеть может любой узел в составе системы управления автомобилем. Как правило, посторонние звуки возникают из-за недостатка смазки или при попадании чужеродного тела в резиновый элемент. Поэтому для устранения проблемы потребуется осмотреть деталь, очистить ее от песка и инородных тел, тщательно смазать. Если резиновый элемент имеет трещины или разрывы, то его необходимо заменить.

Тихий или громкий гул при повороте руля на месте – решение проблемы

Этот шум считается характерным для всех автомобилей, оснащенный гидроусилителем руля. В любом режиме (стоянка на месте или движение вперед/назад), ГУР при повороте рулевого колеса будет издавать негромкий гул. В редких случаях шумовые эффекты будут громче проявляться только при повороте руля в ту или иную сторону.

Если же гул ГУРа становится громче в процессе эксплуатации машины, необходимо проверить сам механизм. Чаще всего необходимо добавить жидкость ГУРа, чтобы устранить сильный шум при управлении автомобилем.

Важно, что сильный гул при неисправной работе гидроусилителя всегда сопровождается трудностью в управлении автомобилем. Поэтому выявить эту неисправность можно своевременно, когда руль начинает труднее проворачиваться.

Выводы

Любое транспортное средство — это сложная система, состоящая из тысяч разнообразных узлов. Поэтому разного рода шумы могут появляться как из-за серьезных проблем в механизмах, так и в связи с ослаблением какого-либо простого элемента в салоне.

Однако автовладелец должен внимательно наблюдать за появлением разного рода звуковых эффектов как во время движения машины, так и при повороте руля во время стоянки. Ведь только своевременная диагностика неполадки может считаться залогом успешного ремонта и безопасной езды.

Следует иметь ввиду, что любые возникающие сложности с проворачиваем руля необходимо решать немедленно, так как проблема может обернуться выходом из строя одного из элементов системы управления и аварией. Не стоит игнорировать появление нехарактерных для работы автомобиля звуков, так как от этого зависят безопасность и даже жизни людей.
