Слайдер для съемки – специальное устройство, с использованием которого можно обеспечить перемещение видеокамеры по заданной траектории, обычно прямой, что обеспечивает снятой картинке интересную динамику. Используя слайдер, можно при небольших затратах, легко и быстро добавить съемке эффект движения видеокамеры, что аналогично использованию рельсовых систем. Приспособление нередко заменяет использование легкого крана-стрелки, когда съемка выполняется в небольшом закрытом пространстве.

С использованием слайдера возможны такие варианты видеосъемки:
• прямолинейное движение камеры параллельно земле;
• наезд камеры на объект съемки, при этом важно следить чтобы в кадр не попал сам слайдер (для этого можно использовать длиннофокусную оптику, которая уменьшает обзор камеры);
• движение под наклоном к горизонту;
• одновременное движение и поворот камеры, что позволяет, к примеру, следить за объектом съемки;
• смена фокуса во время движения, когда фокусировка переходит с переднего на задний план.

В данном обзоре рассмотрим слайдер от компании Andoer.

Доброго времени суток!

В этом обзоре мы рассмотрим моторизированный слайдер и шаровую штативную головку от производителя Andoer.

Источник

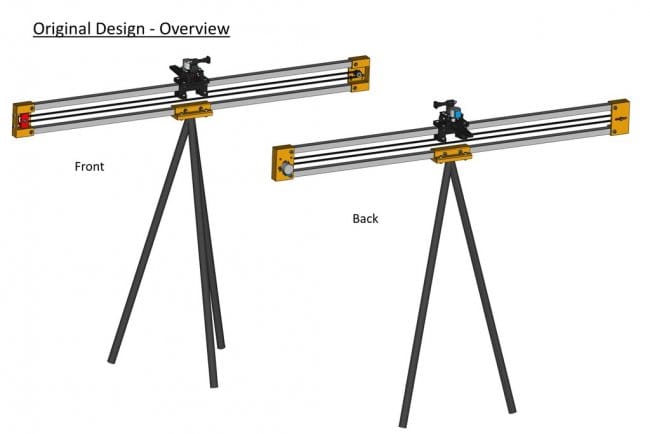

Моторизованный 2-осевой слайдер для фото/видеосъемки

10 см, диаметр: 2 мм);
-3D-принтер;

Код Arduino, указанный в инструкциях, упомянутых выше, называет оба подключенных двигателя «M1» и «M2». Он позиционирует оба двигателя как вращательные приводы, поэтому все измеряется в градусах.

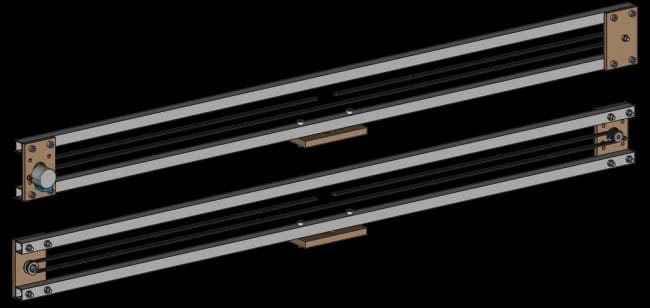

Приведенный здесь код делает примерно то же самое, что и раньше, но двигатели переименованы в « F » (для линейного привода) и « R » (для привода вращения). Основываясь на этом определении, он показывает линейное положение ползуна в мм вместо градусов, а скорость привода указывается в мм / мин (вместо град / мин). Это небольшое улучшение, но оно очень полезно для оценки расстояния перемещения (и скорости) ползунка.

Вычисления от градусов до линейных единиц основаны на предположении, что используются шкивы 2GT с 20 зубьями. Если шкивы другие, нужно изменить масштабный коэффициент в начале кода:

Шаг второй: печать деталей

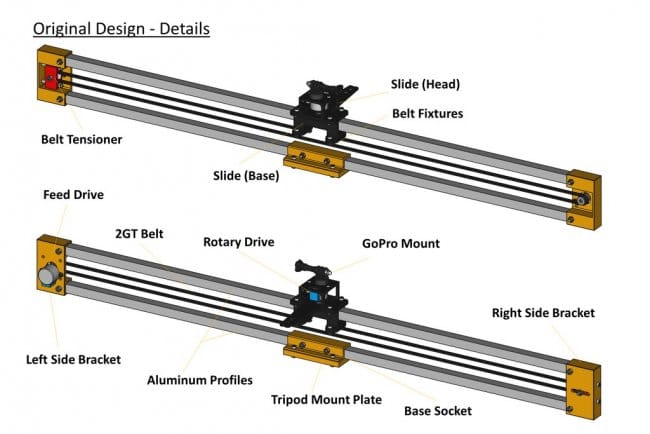

Все детали, кроме «Belt Fixture», прикрепленные к этому шагу нужно распечатать в одном экземпляре. «Belt Fixture» печатается в двух экземплярах.

Обратите внимание: «head», представленная на этом шаге, во некоторых случаях приводит к резкому движению камеры. Причина в том, что вращающаяся головка выполняет небольшое количество шагов, в то время как линейный двигатель обычно выполняет большее количество. Поэтому на видео можно увидеть «скачки» вращающегося двигателя. Это нормально, если пользователь делает таймлапсы (замедленная съемка) или короткие линейные движения, или если пользователь может скомпенсировать «скачки», используя режим HyperSmooth GoPro или функцию стабилизации программного обеспечения для резки видео.

Мастер напечатал все детали нитью PLA, высота слоя 0,3 мм, заполнение 20%. Некоторые мелкие детали легче печатать с полями, только для «Slide (Base)» и «Slide (Head)» требуются опоры.
«Slide (Base)» нужно напечатать с перевернутым «каналом». Поскольку это грани, которые в конечном итоге скользят по алюминиевому профилю.

Если планируется использовать устройство в основном в помещении, подойдет любая нить. Если устройство будет использоваться на открытом воздухе, нить должна быть устойчива к воздействию высоких температур и солнечного света, т.е. ABS или PETG.

Некоторые детали, а именно боковые кронштейны и пластину для крепления штатива, можно заменить простыми пластинами, вырезанными из дерева или листового металла.

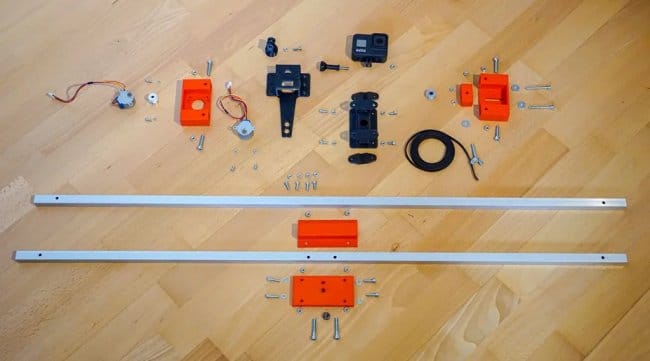

Детали для печати ниже.

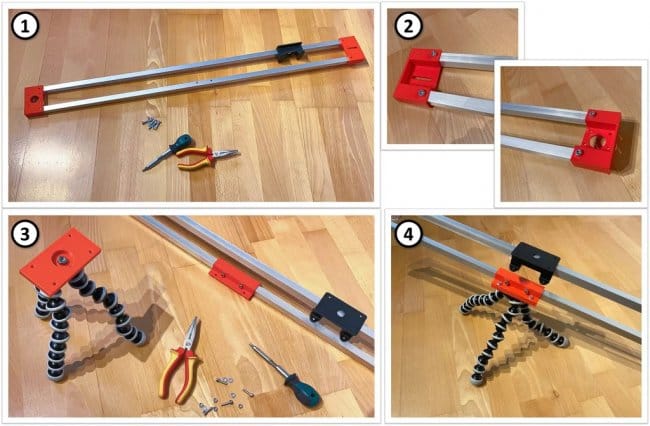

Шаг третий: сборка

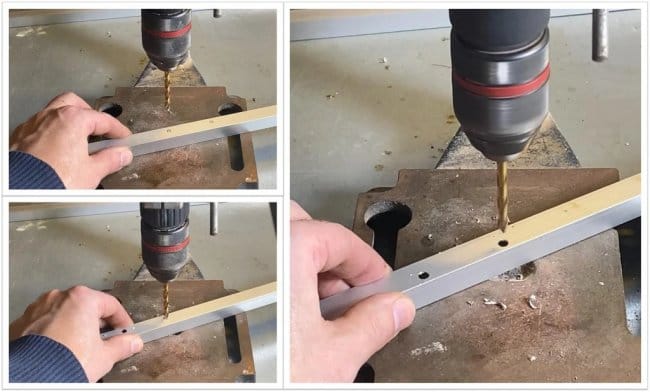

Сначала нужно просверлить несколько отверстий в алюминиевых профилях. При сверлении мастер пользуется сверлом 5 мм. Нужно сделать отверстия для основания, а также для левого и правого боковых кронштейнов.

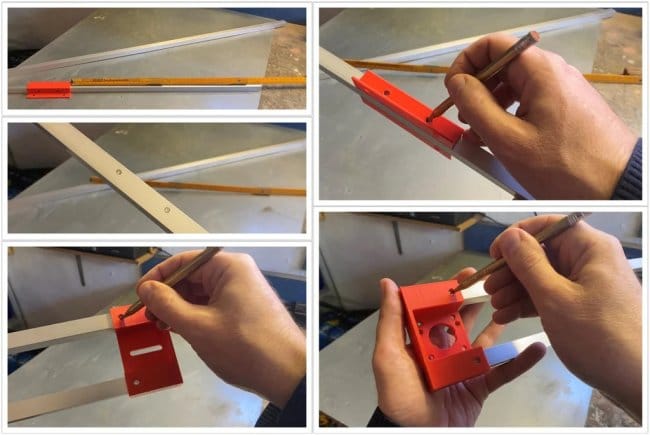

Для сверления нужно установить пластиковую деталь на один из алюминиевых профилей и сдвинуть ее по центру. Длина базовой втулки составляет 100 мм, поэтому нужно измерить 450 мм от каждого конца профиля. Затем отметить отверстия и просверлить.

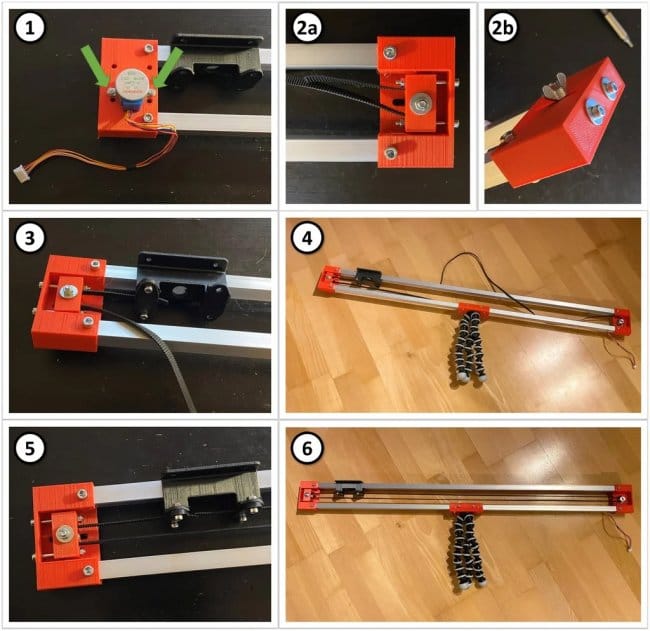

Установив детали по краям нужно отметить и просверлить отверстия на концах профиля.

Шаг четвертый: краткое руководство по эксплуатации

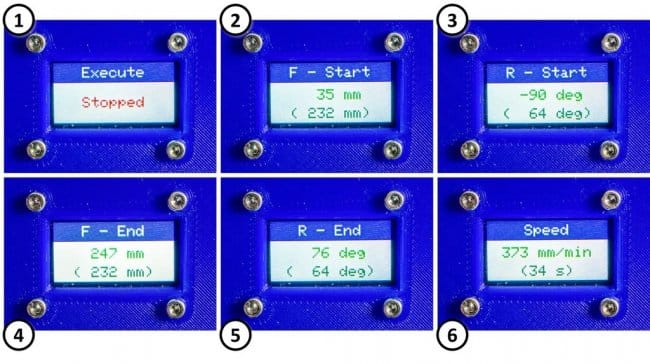

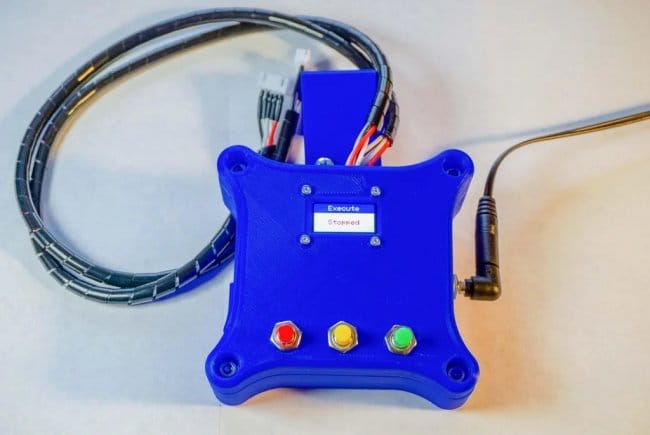

После включения система покажет меню «Execute». Меню используется для перемещения камеры между двумя определенными положениями (средняя кнопка: перейти в начальное положение; правая кнопка: перейти в конечное положение). Поскольку начальная и конечная позиции не запрограммированы, переходим к следующему меню, нажав левую кнопку.

Источник

Моторизированный слайдер для съемки timelapse

Предыстория

Здравствуйте, хабралюди. Насмотревшись видео с моторизированными слайдерами, захотелось сколхозить и себе такое чудо. Сам слайдер был собран с товарищем еще летом прошлого года, тогда же и хотели прикрутить к нему двигатель, но к сожалению руки не дошли. Сняв несколько timelapse я понял, что без мотора все это скучно и уныло. Но отпуск закончился и всё это дело было задвинуто в долгий ящик.

Выбор и покупка двигателя. Пробы и ошибки

Сначала я хотел приспособить биполярный шаговый двигатель от старой Кеноновской МФУ-шки, в которой шаговики стояли на приводе захвата и протяжки бумаги, а так же в сканере. Можно было бы подключить их через Ардуино, залить прошивку и все такое… Но, погуглив немного на эту тему и посоветовавшись на профильных форумах, я понял, что строить это на Ардуино — все равно, что «стрелять из пушки по мухам».

Было решено приобрести сервопривод и тестер для него, который умел регулировать обороты двигателя. Питается привод от 4.8V до 6V, как и тестер, что мне отлично подходило. Поспешив, я заказал сервопривод SM-S4306R и тестер. А поспешил потому, что не подумал, какая нагрузка ляжет на редуктор, который выполнен полностью из пластика. Приехавший привод был проверен и забран домой. На следующий день я захотел опробовать его возможности и при буквально при 3м подключении привода к питанию от 4х АА аккумуляторов Sanyo Eneloop AA внутри него что-то слегка хлопнуло и завоняло… Проведя вскрытие было обнаружена взорвавшаяся деталюха, которая при подаче питания моментально разогревалась добела и жутко воняла. Ладно.

Смирившись с умершим приводом я заказал два сервопривода Futaba T306 MG995 с такими параметрами:

Двухрядный шарикоподшипник
Размеры: 40мм х 19мм х 43мм
Вес: 55 г
Скорость работы: 0.17sec / 60 градусов (4,8 без нагрузки)
Скорость работы: 0.13sec / 60 градусов (6.0V без нагрузки)
Момент: 13 кг-см при 4,8В
Момент: 15 кг-см при 6В
Рабочее напряжение: 4,8 — 7.2В

Самым замечательным в этом приводе было то, что все его шестерни выполнены из металла, что как раз и требовалось для моих задач. Как оказалось в последствии — 15 кг/см были совсем не лишними.

А вот и сами сервомашинки с тестером:

Отлично. Только опять затык. Как оказалось, эти привода имеют 2 модификации. Одна на 180° и на 360°. Ну вы поняли, да? Естественно я приобрел на 180°. Ну что ж…

Превращаем привод на 180° в привод на 360°

После гугления было обнаружено, что существует хак этого сервопривода и делается он буквально за 10-15 минут. Кому интересно — смотрите видео ниже, но сразу скажу, там все очень долго рассказывается и показывается. Хотя, для американцев наверное так и надо объяснять. Видео снято дрожащими руками видимо сына того американца.
Вся суть в том, что надо отключить датчик положения двигателя и впаять вместо него 2 резистора на 2.2кОм. Так же отпилить/вытащить шпильку из одной шестерни.

Руководство к действию было получено и я принялся курочить сервоприводы. Первым делом нужно было удалить шпильку на шестерне, которая снизу на фото. Вытащить у меня ее не получилось, зато спилилась на наждаке практически сразу.

Из нее же была удалена пластиковая вставка, которая крутила датчик положения двигателя.

Так-с… С механической частью было закончено.

Пришло время курочить электрическую. Датчик положения двигателя имеет три контакта, которые нужно удалить и впаять резисторы. Скажу сразу, что поставив резисторы на 2.2 кОм тестер стал крутить привод только в одну сторону, что меня не устраивало. Поставив резисторы на 5 кОм, вместо 2.2, я вернул способность тестера делать реверс. На фото стоят еще на 2.2 кОм.

Слайдер

Переделка привода была окончена и я приступил к креплению его на слайдер. К сожалению, фото процесса изготовления самого слайдера умерли вместе с жестким диском, но я постараюсь наглядно показать.

Для сборки мы с товарищем использовали:
2 комплекта польских колес на подшипниках для шкафов купе;
3 метра алюминиевых направляющих для шкафов купе;
4 стальных уголка 90°;
4 метра квадратного алюминиевого профиля 2х2 см;
3 планки для крепления профиля и 1 большую для каретки;
20-25 саморезов;
Баллончик с черной краской.

В качестве штативной головки была скручена голова с видеоштатива.

Колесо на направляющей (вид снизу):

В качестве бокса для аккумуляторов была использована коробка от доп. питания для плеера.

Во весь рост.

Вот так выглядит слайдер с камерой на 45° (простите за качество, снято с телефона):

По поводу мощности сервопривода: он оказался даже мощнее, чем я ожидал. Камера с объективом и вспышкой на борту преспокойно поднимается на практически вертикально установленном слайдере.

Вот, что получилось в итоге. Видео в конце ускоряется, так как я выкрутил скорость на максимум. В планах еще прикрутить к тестеру таймер, который будет двигать каретку через заданный промежуток времени.

Спасибо всем, кто мне помогал и без чьих советов я бы не справился. Особенно Юре и svavan

UPD. Как и обещал — снял ролик луть побольше в погодных условиях. На улице лил дождь и сильный ветер, поэтому видно капли. Выдержка 1 сеунда, между кадрами — 5 сек. f22 (так как ND фильтр пока не приобрел).

Источник

Обзор выдвижного слайдера для видеосъемки Andoer V2-500

В данном обзоре рассмотрим слайдер от компании Andoer.

Производитель Andoer специализируется на изготовлении различных фото/видео аксессуаров и уже успел завоевать популярность благодаря хорошему качеству продукции и невысоким ценам.

Упаковка

В комплекте идёт шестигранный ключ, запасная резьба ¼ с переходником под 3/8″ и два запасных колёсика.

Слайдер сделан из алюминиевого сплава, качество сборки отличное. На площадке каретки располагается винт с резьбой ¼ дюймов, резинные полоски для предотвращения скольжения камеры и жидкостный уровень для выставления горизонта.

Внизу каретки есть болт, с помощью которого можно регулировать лёгкость езды каретки по рельсам или фиксировать её на определённом месте. К минусам отнесу неудобное расположение болта, было бы значительно удобней если бы он располагался сбоку.

На нижней каретке находятся 2 крепления на штативную головку с резьбой ¼ и 3/8″ дюйма.

По бокам установлены выкручивающиеся ножки на случай если слайдер используется без штатива на неровной поверхности. Ножки не имеют ограничителя (можно полностью выкрутить) и я отнесу это к минусам.

Размеры: длина рельс – 49см, общая длина слайдера – 52.5см, высота (с закрученными ножками) – 6.3см, с максимально выкрученными – 7см, ширина слайдера – 8.8см.
Вес слайдера: 1.5кг.

Основное преимущество данного слайдера заключается в том, что когда он используется на штативе – рабочая площадь увеличивается с 49см (когда используется автономно, не на штативе) до 86см. Движение осуществляется благодаря подшипникам и нейлоновому ремню.

Производителем заявлена максимальная грузоподъёмность до 8кг. Слайдер отлично справляется с моей камерой, которая весит 1.5кг.

По опыту эксплуатации скажу, что данная вещь очень полезна и необходима видеографам, однако требует определённой сноровки чтобы снимать действительно красивые кадры.

Данный слайдер значительно упростил и разнообразил предметную видеосъёмку. До этого приходилось мастерить и использовать подручные средства, наподобие такого:

Видеодемонстрация работы слайдера:

Итоги
+ отлично продуманная и реализована выдвижная система;
+ высокое качество сборки;
+ хорошая комплектация;
+ наличие уровня;

— неудобное расположение болта фиксатора каретки;
— нет ограничителей ножек;
— нет блокиратора (для остановки слайдера в нужном месте).

Сейчас действует купон ADVRU, снижающий цену слайдера до 67.99$.

Источник

DIY моторизированный слайдер для съемки TimeLapse и видео

Всем привет!
У меня появился рабочий вариант слайдера PhotoSnail, чем и хотел поделиться.

Что такое PHOTOSNAIL?

PhotoSnail — это открытый проект системы автоматизированного перемещения съемочной камеры (Слайдер) с автоматическим отслеживанием объектов, для фото и видеосъемки. Также есть идея его использовать для создания неполного Фото 360.

Блок управления системы основан на Arduino и такой же как в открытом проекте PhotoPizza
PhotoSnail находится в стадии разработки и сейчас реализовано только перемещение платформы по направляющим с настраиваемыми параметрами. В настройках программы можно задавать общую длину передвижения съемочной камеры, количество кадров, направление, ускорение и паузу на съемку. Фотоаппарат подключается к блоку управления через синхрокабель и поддерживается любая модель камеры имеющая разъем для подключения проводного пульта для дистанционного управления.

Примеры создан с применением аналогичных сладеров.
Собственные примеры опубликую в обновлении к этой статье.

ОСНОВНЫЕ ИДЕИ ПРОЕКТА

НИЗКАЯ СТОИМОСТЬ — моей целью было создать действительно доступное решение, которое было бы по карману многим фотолюбителям и бизнесу любого масштаба. В итоге, совокупная стоимость всех элементов существенно ниже любых, сопоставимых по характеристикам, аналогов.

ДОСТУПНОСТЬ КОМПОНЕНТОВ — я специально подобрал комплектующие так, чтобы у вас не возникло существенных проблем с их поиском и приобретением. Например, в проекте используются подшипники от роликовых коньков, которые вы можете найти в ближайшем спортивном магазине.

ПРОСТОТА СБОРКИ — сборка конструкции не займет у вас много времени и не потребует специальных знаний или инструментов.
Электроника блока управления собирается без использования паяльника.

УНИВЕРСАЛЬНОСТЬ — я стараюсь создавать оборудование, элементы которого могут быть использованы для решения дополнительных задач.
К примеру, слайдер можно использовать как привод для передвижения штанги, в конце которой закреплена экшн-камера.
Такой способ перемещения можно использовать для решения творческих задач. Создавать полет камеры сквозь препятствия с эффектом Time-lapse или просто съемка видео.

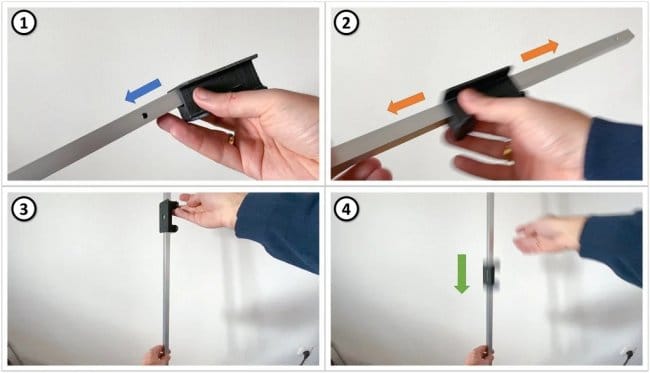

Слайдер не ограничен приводным ремнем и может передвигаться на длинные дистанции.
В качестве направляющих я использую карниз из ИКЕА, для крепления направляющих оттуда же набор для крепления карниза.
Карниз может состыковываться для увеличения длинны передвижения слайдера.

Слайдер может использоваться для стекинга.
Для повышения глубины резкости фотографии в макросъемке.
Делается несколько кадров предмета на разном расстоянии и потом эти кадры сшиваются в одну фотографию.

В процессе разработки новое крепление для направляющих.
Будет поддерживать круглые и квадратные в сечении направляющие, крепление к штативам.

КОНСТРУКЦИЯ

Слайдер состоит из двух площадок, которые стягиваются и зажимают направляющие между собой, опираясь на прижимные ролики.
Таким образом, слайдер сам выравнивает направляющие параллельно друг другу.
Направляющие можно подвешивать к деревьям, штативам и они будут располагаться параллельно.
Площадка может двигаться вверх ногами и боком, при этом нормально держать камеру.

На нижней площадке установлены два разъема для подключения двигателя к блоку управления.

Приводной ролик прижимается к одной из направляющих, проскальзывание при горизонтальном движении и небольших углах не наблюдается.
Также на вал двигателя можно одеть зубчатый ролик и использовать приводной ремень для движения площадки на больших углах крепления направляющих, также под углом 90 градусов.

К верхней площадке крепится штативная головка или площадка для крепления фотоаппарата.

УПРАВЛЕНИЕ

Карта меню блока управления

Описание функций блока управления

Блок управления имеет 4 настраиваемые программы с одинаковым набором параметров. Программы можно настроить на разные условия съемки. Например, если Вы снимаете видео, нужно настроить программу на быстрое передвижение площадки. Для съемки TimeLapse, требуется настроить длинную паузу и количество кадров и т.п.

Значение параметров

Run — запуск программы
steps — устанавливается общее расстояние, которое должна проехать съемочная камера
При значении «0» включается бесконечный режим передвижения inf
speed — скорость передвижения
frame — количество кадров на общее расстояние передвижения камеры, указанное в параметре steps
pause — задержка после срабатывания реле (затвора фотоаппарата). Устанавливается в соответствии с выдержкой фотоаппарата (значение в миллисекундах)
При значении pause — none включается режим интервальной съемки без остановки съемочной камеры.
accel — ускорение после старта программы, плавный старт и остановка камеры
dir — направление передвижения, также меняется кнопкой на пульте

Значение кнопок на пульте

В режиме ожидания
Навигация в меню осуществляется с помощью кнопок со стрелками.
Вправо и влево выбирается программа, от 1 до 4. В каждой программе свои настройки параметров.
С помощью кнопок вверх и вниз выбираем параметр для редактирования.
Для запуска программы или для редактирования параметра нажимаем кнопку «OK». Эту же кнопку для сохранения отредактированного параметра.
Для ввода нового значения выбираем параметр и нажимаем кнопки с цифрами, кнопки вверх и вниз меняют значения пошагово или дают возможность выбрать значение из нескольких вариантов.
Кнопка «#» сбрасывает значение на «0»
Кнопка «*» меняет направление движения в режиме «Run»

В режиме работы программы
Кнопки со стрелками вверх и вниз пошагово меняют скорость движения камеры.
Кнопка «OK» останавливает программу (движение камеры)

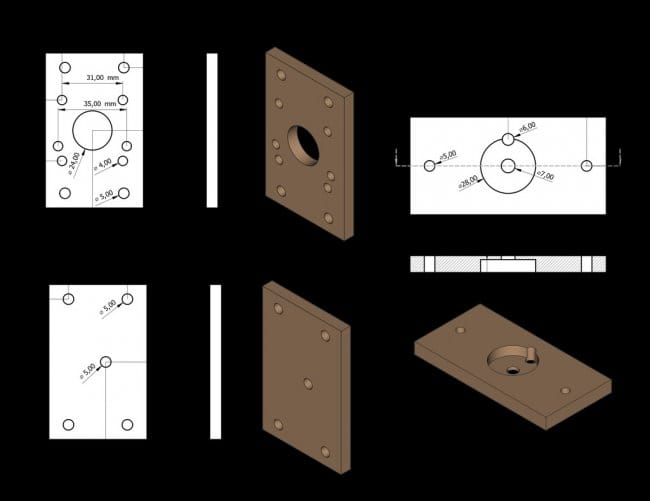

ФАЙЛЫ ДЛЯ ЛАЗЕРНОЙ РЕЗКИ

В качестве материала можно использовать фанеру толщиной 10 мм.
Для примера можно посмотреть на поворотный столик PhotoPizza D340 Wood

ФАЙЛЫ ДЛЯ ПРОШИВКИ ARDUINO

СКАЧАТЬ
Прошивка используется такая же, как и в проекте PhotoPizza.

СПИСОК КОМПОНЕНТОВ

ОБНОВЛЕНИЕ ПРОЕКТА

Внес небольшие изменения в чертежи.
Изменил деталь для крепления штативной головки, адаптировал ее для установки больших.
В связи с этим изменились детали верхней и нижней площадки.

На верхнюю площадку добавил отверстия для крепления двигателя.

На иллюстрации ниже изображены старые детали, старые в сравнении с новыми и новые.
