Особенности и назначение обратных сверл

Во время ремонтных работ в автомастерских или при восстановлении оборудования бывают ситуации, когда не получается выкрутить определенный болт либо по каким-то причинам крепеж был обломан. Сложность в этом случае состоит в том, чтобы удалить из отверстия остаток сломанного метиза и при этом не нарушить резьбу. Сверло с обычной винтовой нарезкой (правое) только усугубит положение, дополнительно зажав обломок в канале. В этом деле может помочь сверло левое.

Этот инструмент как раз разработан для выполнения специализированных операций такого характера. Выпускают разные по диаметру сверла для работы при помощи токарных, сверлильных станков и обычных ручных электрических дрелей с функцией реверса.

Для удаления частей метизов специалисты рекомендуют включать оборудование на малые и средние обороты, чтобы оснастка имела возможность зацепиться и выкрутить оставшуюся резьбовую часть.

Особенности и назначение сверла с левым вращением

Сверла левого вращения выпускают с конической и цилиндрической формой хвостовика для разных по конструкции патронов оборудования. Промышленное применение инструмент нашел в машиностроении, станкостроении и на ремонтных заводах. Также левую оснастку можно применять в мастерских и при домашних нуждах. Главная особенность специализированных сверл в том, что они имеют винтовой канал левого направления и соответственно расположенную режущую кромку.

Различают два основных направления, где можно применять оснастку такой конфигурации:

Чтобы правильно удалить остатки резьбы от болта из отверстия, вначале нужно сделать подготовку канала. Для этого более тонким инструментом обычного правого направления высверливают отверстие под левый инструмент, диаметр которого должен быть на 2–3 мм меньше диаметра резьбы.

При подборе резца необходимо учитывать следующие моменты:

Технические характеристики и геометрия

Существуют сверла, где конструкция имеет подточку крестовой формы. В таком инструменте уменьшена осевая сила и крутящий момент, что способствует более качественному центрированию оснастки в необходимой точке сверления. Примером этого продукта являются левые сверла фирмы Bohrcraft.

По внешнему виду левое сверло не имеет принципиальных отличий от обыкновенного правостороннего инструмента за исключением направления винтовой канавки.

При высверливании каналов в твердых сплавах левым сверлом необходимо применять охлаждающе-смазывающие вещества для более эффективного прохождения и снижения нагрузки на инструмент.

Уважаемые посетители сайта – токари, слесари и все, кто не понаслышке знаком с технологией работы левым сверлом! Поддержите тему в комментариях, поделитесь мыслями, какой, на ваш взгляд, инструмент наиболее подходит для тех или иных задач сверления.

Источник

Фотография

ТрудоВыебудни

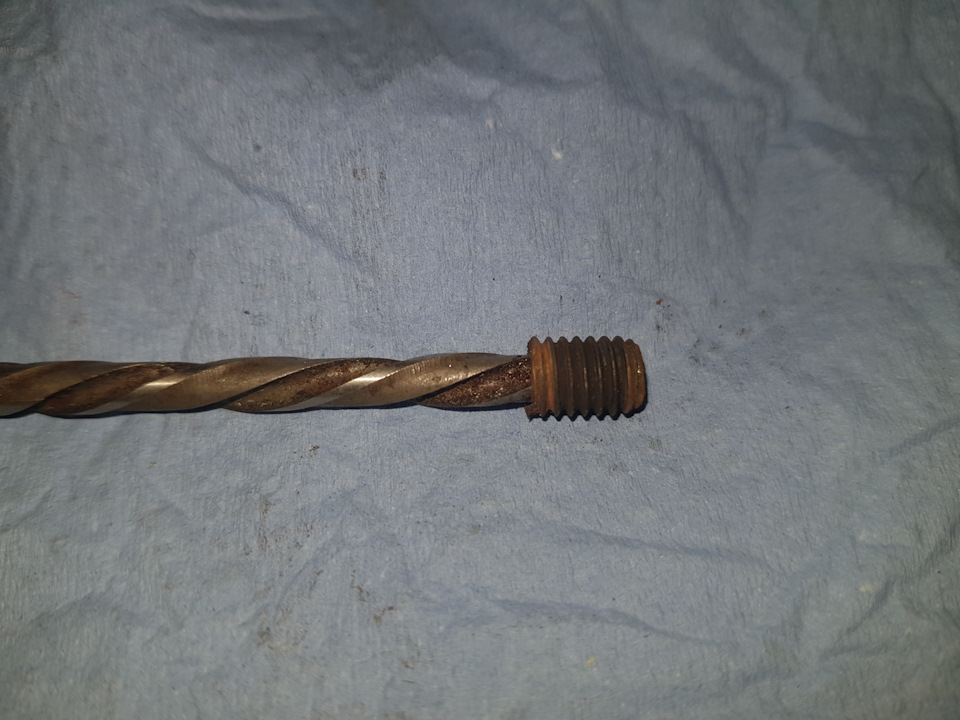

Кто ещё не знает зачем нужны левые свёрла?

Да, кстати, это обломок м6) который в своё время держал сервопривод ручника.
Кто высверливал эти болты тот поймет что это за секас)

Комментарии 30

Со школы запомнил чтобы вы верить обломок из отверстия и не накосячить лучше левым сверло, пока сверлиш глядиш и выкрутится. Сейчас проблемма найти хорошие левые сверла

Вообще левые сверла используются на токарных полуавтоматах, там по другому никак!

Верно, давно хотел обзавестись левыми сверлами. Есть у меня классический набор экстракторов, за несколько лет не удалось выкрутить ни одного обломка(
Полез на барахолку)

А левые значит плохого качества? Или…

Другое направление вращения для сверления.

С юмором совсем плохо

Уже да.((( На работе сегодня за…ся и не понял юмора. ((((

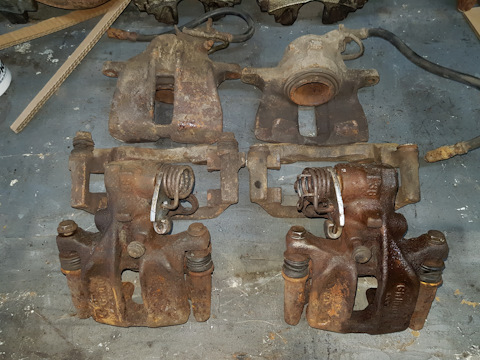

Из 3’х последних суппортов, в одном обдомвш штуцера удавалось вынуть экстрактором, во втором он так закис, что пришлось его высверливать и, под конец, он поддался левому сверок, а у последний был в корозия сожрала не только резьбу но и посадочное.

Из всех способов которые я только не пробовал… Лучше всех меня выручала бита torx, есть шанс и ее сломать… Но шансов открутить с ней, я бы поставил как 8 из 10. Просто с головой дружить.

из кучи случаев рассверливания только парочку так красиво вышли…все остальные травматология разной степени ((((

Применяются для одновременного сверления нескольких отверстий в станках(соединяются шестернями, поэтому одно сверло право, второе левое). Особенность этих сверел — это обеспечение точного центрирования сверла без необходимость предварительного кернения или центрирования.
В народе применяются для высверливания заломышей или их проворачивания(так как левая — будет на откручивание). Так же угол у этих сверел 135, то есть удобно сверлить каленку
Фото/качество современных экстракторов www.drive2.ru/s/B6fYAEAAA4I

У брата такой механизм был прикручен к сверлильному станку. Разом 3 отверстия сверлит. Но сверла туда с резьбовым хвостовиком монтируются, все они правого вращения, единственная фишка — они должны быть разными по длине, чтобы на выход из стальной заготовки разом не выходили, а последовательно.

Есть у меня левые сверла. Сколько ни пробовал обломки высверливать — такой красоты как на фото ни разу не получилось. Чтобы обломок выкрутился — надо чтобы сверло в нем закусило, а это чревато поломкой сверла и мега-гемороем.

Для этого существуют экстракторы, а не левые сверла. Левым сверлом только высверливать отверстие под экстрактор.

Можно и правым засверлиться)

Экстракторы тоже ломаются по неопытности аж бегом))

Дешевые и по неопытности — может быть. Но все же они намного надежнее сверла)

Короче, я с экстракторами не дружу больше))

Источник

Для чего нужны и где используются «левые» (левого вращения) свёрла? Как ими пользоваться?

зачем и для чего нужны такие свёрла.

Левые, в смысле вращения, свёрла довольно редкая вещь, хотя иногда довольно нужная. Не скажу для чего их вообще выпускают, а для высверливания заломов, болтов или шпилек-им цены нет. В своё время их искали, только находили редко.

Процесс высверливания залома в следующем. Сначала намечается центр керном, сверлится небольшое отверстие. Постепенно увеличивая, по 2-3 мм, высверливается весь залом. Самое трудное вывернуть обломок, чтоб осталась прежняя резьба, вот тут и помогает левое сверло. Оно должно быть на 2-3 мм меньше по размеру резьбы. Просто сверлим как обычно, но достаточно сверлу «закусится» он просто выворачивает огрызок, так как левого вращения. Только вот под каждую резьбу требуется свой размер сверла, где их набрать-то.

Для чего нужны и где используются «левые» (левого вращения) свёрла?

Свёрла левого вращения (левые) используются на токарных станках, станках ЧПУ, используются и в быту в «обычных» дрелях.

Есть некоторые технологические операции при изготовлении ПВХ окон, где используется специальное оборудование с двумя свёрлами, одно правое другое левое, вращаются одновременно, но в разные стороны.

Такие свёрла изготавливаются из высокопрочной стали.

Режущая часть сверла заточена особым образом, при работе таким сверлом отпадает необходимость в кернении.

Главное предназначение, при помощи «левого» сверла выкручиваются обломанные, или прикипевшие болты, шпильки, винты и иной крепёж с правой резьбой.

Выглядит такое сверло вот так,

Далее переключаете реверс дрели на обратное вращение.

В режиме «реверс» на дрелях те же обороты что и при правом вращении.

Если надо высверлить к примеру обломившийся шуруп дверных петель, то приставляете сверло к поверхности (кернить не надо) чуть надавливаете на дрель и начинаете сверлить как обычно.

Тот самый правый шуруп откручивается влево (против часовой стрелки) в этом же направлении вращается и сверло левого вращения.

То есть при заходе «левого» сверла в поверхность шуруп с обломившейся головкой, просто выкручивается.

Точно так же выкручиваются болты, шпильки.

В производстве такие свёрла применяются в специализированных станках, где одновременно сверлятся два и более отверстий, есть даже приспособления специальные, где свёрла вращаются в одном или разных направлениях вращения.

В ремонтных работах применяются такие свёрла при удалении заломанных болтов в резьбовом отверстии с левостороннем вращении, так как если в таком болту сверлить отверстие правосторонним сверлом, то болт может в какой-то момент сорваться и начать откручиваться, что может нанести вред деталям, оборудованию и рабочему.

А вот если сверлить отверстие в обратную сторону, тогда сверло будет направлять движение на закручивание болта и он не сможет начать откручиваться, что безопаснее.

Источник

Диаметры сверл по металлу

Характеристика и принцип работы

Левые сверла выпускаются в двух формах хвостика: цилиндрической и конической. Независимо от этого, сверла имеют одинаковые составляющие.

Как уже было сказано ранее, такие нетипичные сверла используются для извлечения из отверстия заломов. Принцип работы подобных аксессуаров довольно прост. Сверло вставляется в электроинструмент, который приводится в действие. Как только сверло коснется залома, он высверлится. Есть один важный момент: сверла для вращения по металлу должны быть на 2-3 мм меньше, чем размер резьбы. В противном случае она может быть безвозвратно испорчена.

Использование лимонной кислоты

Этот метод подойдет для вытаскивания обломков сверл малых диаметров из деталей небольших размеров.

Возьмите емкость, изготовленную из нержавеющей стали.

Приготовьте водяной раствор (20 г лимонной кислоты на 100 г воды).

Опустите деталь в смесь отверстием вниз

Емкость поместите на регулируемый нагревательный прибор.

Установите температуру 90 °C.

На извлечение обломка сверла этим методом уйдет несколько часов.

Удаление обломков сверл с применением сильных электролитов

Этот способ вытаскивания сверла подходит в том случае, если обрабатываемая деталь изготовлена из алюминия. Используется водяной раствор азотной кислоты.

Перед применением этого метода необходимо смазать место рядом со сломанным сверлом воском или парафином. После этого нанесите раствор азотной кислоты на обломок, дождитесь пока состав разъест режущие кромки, а затем выбейте застрявший кусок сверла при помощи слесарного бородка.

Обратите внимание! Температура окружающей среды должна быть не меньше 20 °C.

Высверливание

Для высверливания обломка сверла возьмите инструмент, изготовленный из более твердого материала

Этот метод, требующий терпения, осторожности и внимательности, применяют редко по двум причинам.

Высверливание обломка может привести к деформации заготовки и образованию изгиба. В этом случае застрявший кусок сверла проникнет еще глубже в тело детали причем под углом.

При работе с техникой есть вероятность попадания стружки в важные узлы и механизмы.

Если же деталь не жалко, просверлите в этом месте отверстие большего диаметра, а затем подцепите обломок любым подходящим приспособлением и вытащите.

Использование специальных экстракторов

Фотография №3: экстракторы

Эти инструменты специально предназначены для вытаскивания застрявших обломков сверл, болтов, шпилек и пр. Чтобы извлечь сломанное сверло при помощи экстрактора, действуйте так.

Аккуратно просверлите в застрявшем обломке сверла отверстие меньшего диаметра.

Вбейте в него экстрактор.

Оденьте на него держатель

Выкрутите застрявший обломок.

Изображение №1: технология использования экстракторов для вытаскивания сломанных сверл

Что это такое?

Сверло является инструментом, который закрепляется в станке или патроне ручной, пневматической либо электрической дрели, и предназначается для проделывания отверстий в разнообразных материалах. Сверла по металлу – наиболее универсальные сверла из имеющихся, они с различным успехом, но способны справиться с древесиной, органическим стеклом, керамикой, пластмассой, бетоном и другими материалами. Сфера их использования беспредельна: инструмент применяется в самых разнообразных областях строительной деятельности и при домашних нуждах. И разнятся изделия далеко не только диаметром.

Сверло только с первого взгляда кажется обыкновенным инструментом, но на практике его выбор необходимо делать разумно, чтобы оно не тупилось на третьем отверстии и не ломалось. Сверла – это основной расходный материал при работе со станками, дрелями, на него падает основная нагрузка, поскольку проделывать отверстия случается при различных работах.

Демонтаж вытяжной заклёпки

Все знают, что заклёпка — это одноразовая крепёжная деталь, которая используется для надёжного скрепления двух и более элементов. По ряду причин могут возникнуть ситуации, когда нужно расклепать заклёпку. В этом случае на помощь придут только подручные инструменты, так как специализированного устройства не существует.

Начинать расклёпку нужно с удаления кольца, которое образовалось в момент фиксации крепежа. Если у мастера есть такая возможность, в момент сжатия материала конструкции необходимо вставить полотно пилки по металлу. В этом случае крепёж можно будет срезать, а шпиль снять, вытащив за стержень. Если же срезать или спилить не получается, тогда можно применить проверенный годами способ — сверло.

Как показывает практика, потайное кольцо можно удалить только высверливанием, а головки аккуратно сбить молотком. Стоит учесть, что этот способ применим только в том случае, если прочность скреплённого материала больше, чем у самых креплений. Помимо этого, сама процедура считается травмоопасной, так как существует большой риск повредить пальцы рук.

Originally posted 2018-04-18 12:28:24.

Особенности и назначение сверла с левым вращением

Различают два основных направления, где можно применять оснастку такой конфигурации:

При подборе резца необходимо учитывать следующие моменты:

Способы применения

В процессе работ в мастерских по ремонту автомобилей либо при восстановлении оснащения случаются моменты, когда не получается вывернуть определенный болт или по каким-либо причинам крепежный элемент был обломан. Трудность в данной ситуации заключается в том, чтобы вытащить из отверстия остаток обломанного болта и в то же время не испортить резьбу. Инструмент с обыкновенной винтовой нарезкой лишь ухудшит положение, еще сильнее зажав заломыш в канале. В таком вопросе в силах помочь режущий инструмент левого вращения.

Если необходимо высверлить, например, заломыш шурупа дверных петель, то сверло приставляется к поверхности (без кернения), потом на дрель легко надавливают и начинают обычное сверление. Правый шуруп дверных петель выкручивается в левую сторону (против хода стрелки часов), в том же направлении совершает обороты и левое сверло. Другими словами, при заходе сверла левого вращения в поверхность шурупа с заломанной головкой он попросту выкручивается. Таким же образом выкручиваются шпильки, болты.

В следующем видео представлен обзор левых сверл.

Способы

Чтобы вытащить любую заклёпку, потребуется сточить или срубить её головку, чтобы открылся хвостовик. Работу нужно выполнять последовательно. Сначала выясняются размеры и материал деталей, которые соединяются с помощью подобного крепежа. Заодно определяется материал, из которого производились сами заклёпки. Когда эти характеристики известны, можно подобрать подходящие инструменты и оценить максимальное усилие, которое следует приложить для удаления крепежа. Ударный способ с помощью молотка и зубила не рекомендуется использовать в случаях, если материал скреплённых изделий очень тонкий или хрупкий, так как эти изделия легко можно повредить и разрушить.

Для удаления заклёпок можно использовать самые разные инструменты, о которых мы говорили выше. Рассмотрим некоторые из способов более подробно.

Болгаркой и дрелью

Дрель имеется в арсенале практически каждого мужчины, поэтому довольно часто ими принимается решение просто высверлить резьбовую или обычную металлическую заклёпку. Перед началом высверливания необходимо выставить электроинструмент на минимальное значение количества оборотов патрона. В результате этого действия работа будет производиться не только качественно, но еще и с неплохой для таких условий скоростью.

В углубление, которое имеется в центре головки, помещается кончик сверла, а ось дрели располагается перпендикулярно поверхности скреплённых элементов. В процессе работы требуется внимательно следить, чтобы инструмент не соскользнул, иначе нанесение повреждений неизбежно.

Крепеж разрушается в тот момент, когда сверло проходит через головку метиза. Иногда стержень не выпадет самостоятельно, поэтому необходимо использовать для его извлечения молоток и пуансон. Обычно 1-2 ударов по поверхности скреплённой конструкции бывает достаточно для удаления стержня заклёпки. Сила ударов должна соответствовать ситуации с учётом материала конструкции.

Если соблюдать аккуратность, проведение работ не отразится на целостности поверхности, поэтому получения повреждений можно не опасаться. После удаления одной заклёпки можно браться за следующую.

Срезать изделие можно и обычной болгаркой. Работы проводятся максимально быстро, однако специалисты отмечают, что такой способ отличается травмоопасностью.

С помощью болгарки следует срезать все головки на заклепках. Остатки удаляются отверткой. Снимать головки приходится под углом, поэтому очень легко нанести повреждения материалу. Кроме того, следует позаботиться и о собственной безопасности, применив необходимые средства защиты.

Зубилом

Чаще всего вытяжные крепежи делаются из мягкой стали либо сплавов цветных металлов. Именно поэтому головка такой заклёпки легко удаляется зубилом. Для этого режущий край инструмента аккуратно помещается под кромку головки, после чего по нему наносятся удары молотком до тех пор, пока верх заклепки не срежется. Оставшаяся часть удаляется с использованием пробойника.

Этот способ не является подходящим в ряде случаев. К примеру, если поверхность окрашена, от него рекомендуется отказаться. Дело в том, что в ходе работ по удалению крепежа покраске неизбежно будут нанесены существенные повреждения.

Расклепочной насадкой

Данный инструмент набирает популярность в последние годы, а найти его без труда можно в специализированных магазинах. Расклепочная насадка предназначена непосредственно для удаления крепежей. По сути, она представляет собой насадку для электродрели.

Принцип работы существенно не отличается от использования обычного сверла, однако в данном случае получается добиться максимальной скорости и точности. С помощью такого приспособления сверло размещается точно по центру головки, а настройка позволяет строго ограничить глубину проникновения, которой хватит, чтобы убрать верхнюю часть крепежа.

Однако есть неудобство в том, что универсального приспособления не существует. Для метизов различного диаметра придется использовать разные насадки. По этой причине специалисты рекомендуют применение изделия только тогда, когда предстоит достаточно большой объем работ, а также для снятия заклепок в экстремальных условиях.

Выбор

При выборе левостороннего сверла необходимо учитывать множество важных нюансов

Внимание следует обратить на следующие параметры

Также при покупке нужно смотреть на информацию о производителе. Наиболее качественными и популярными считаются модели, изготовленные под брендами Bosch, Makita, «Интерскол» и «Зубр». Разницы в изделиях от зарубежных и отечественных производителей практически нет. Отличаются они лишь по стоимости. А так все зависит от индивидуальных предпочтений и возможностей. Не рекомендуется покупать изделия у сомнительных поставщиков или те, на которых нет никакой информации о компании-производителе.
