Асимметричный рисунок на шинах что означает
Как правильно устанавливать шины с асимметричным рисунком протектора
Сейчас все большее распространение получили шины с асимметричным рисунком протектора, который имеет значительные преимущества по сравнению с двумя классическими симметричными – ненаправленным и направленным. Но каждому водителю, который решится взять себе такой вариант, следует не забывать несколько правил, без которых невозможен правильный монтаж. Иначе велик риск свести все положительные стороны к минимуму, а то и уйти в «минус».
О том, что значит асимметричный рисунок протектора и как ставить комплект таких шин на автомобиль, мы подробно расскажем в статье.
Разновидности асимметричных шин
Асимметричные шины выпускаются в двух типах: направленным и ненаправленным дизайном, каждый из которых приспособлен для определенных условий. Далеко не всегда асимметричный рисунок протектора удается распознать по одному виду: некоторые модели имеют разный рисунок по обе стороны центрального ребра только при внимательном рассмотрении – к примеру, внешняя половина протектора не соответствует внутренней по схеме расположения дренажных канавок.
Обычно выделяют два вида шин с асимметричным рисунком протектора:
• Ненаправленный рисунок, стабилизирующий ход на высокой скорости. Внешняя и внутренняя половина протекторного рисунка работают на повышение качества контакта с поверхностью, износостойкость, прочность и курсовую устойчивость.
• Направленный асимметричный рисунок протектора предназначен для влажных покрытий. Этому служит улучшенный водоотвод с пятна контакта силами скошенных дренажных канавок и ламелей. С недавних пор шины такой разновидности не выпускаются и найти их в продаже довольно сложно.
Для чего нужны шины с асимметричным рисунком протектора?
Все ассиметричные покрышки созданы для универсального использования и сочетают в себе множество свойств, характерных симметричному дизайну. От V-образного протектора им передались хорошие показатели контроля асфальтовой трассы с ускоренным дренажом воды с контактного пятна – стабильный ход на мокрой дороге, курсовая устойчивость и хорошая защита шины от аквапланирования. Для грунтовых дорог больше приспособлен ненаправленный рисунок протектора с увеличенными блоками и острыми сцепными гранями, как в центральной зоне, так и на плечевых зонах.
В асимметричных шинах внутренняя сторона шины «сварена» из более мягкой резиновой смеси, что позволяет ей лучше цепляться за влажное покрытие. Рисунок протектора с небольшими шашками и многочисленными водоотводными канавками обеспечивают хороший дренаж воды, грязи, слякоти и других загрязнителей пятна контакта. Такое внутреннее устройство снижает риск аквапланирования при езде на высокой скорости.
На внешней стороне компаунд, наоборот, значительно тверже, чтобы выдерживать основную нагрузку на каркас во время активного маневрирования и не деформироваться в критических ситуациях. Жесткая боковая зона улучшает курсовую устойчивость, управляемость и пробег. Крупные шашки на боковинах выступают как грунтозацепы, что повышает ходимость машины, однако делает ее уязвимее перед эффектом аквапланирования. Канавки и ламели на поверхности протектора смотрят в разные стороны, что снижает шум от работы резины с дорогой, даже на высокой скорости он не повышается выше нормы.
Асимметричный рисунок имеет серьезный минус, который часто заставляет выбрать другое устройство — это большая цена. Асимметричные покрышки дороже производить, а значит, цены за комплект будут сильно кусаться. Несмотря на это неудобство, их оборот в мире растет год от года, как и их популярность среди водителей в США, Европе и России.
Как правильно устанавливать асимметричные шины на автомобиль?
Основная проблема асимметричных шин при монтаже – это принцип их расположения относительно корпуса и направления движения. Такой нюанс присутствует и у симметричных моделей, ведь их нельзя устанавливать наоборот, иначе система водоотвода станет бесполезной, и сцепление окажется на нуле.
Монтируя асимметричные покрышки, также следует придерживаться определенных правил и понимать смысл маркировки на боковине. Последняя предназначена как раз для того, чтобы помочь мастеру ставить шины правильной стороной относительно автомобиля и направления движения. Про все маркеры на боковине читайте в другой нашей статье, сейчас мы коснемся лишь той части, которая касается непосредственно асимметричных шин.
Нужные нам обозначения содержатся на обеих боковинах. С одного бока резины наносится маркировка Outside, что означает «внешняя сторона», с другого – Inside, или «внутренняя сторона». Аналогично встречаются маркеры Side Facing Out (внешняя сторона) и Side Facing Inwards (внутренняя сторона), но значительно реже.
Все проще простого: внешняя сторона резины должна смотреть на улицу, внутренняя упираться в корпус. Только такое расположение колеса гарантирует правильный принцип водоотвода и технологий сцепления, а также снижает риск аквапланирования и точечного износа. Последствия же неправильной установки асимметричного колеса предсказать довольно сложно, но лучше от этого точно не будет ни колесу, ни водителю.
Если вы умудрились выехать на неправильно установленной асимметричной покрышке, то старайтесь не превышать скорость в 80 км/ч и быстрее добраться до шинного центра, чтобы исправить ситуацию.

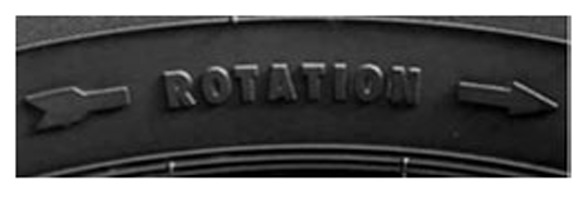

Далее, если у вас направленная модель, то для вас важна еще одна маркировка, а именно Rotation со стрелкой, которая указывает направление вращения колеса. Это также важно для адекватной работы дренажной системы, управляемости и износостойкости. Такая маркировка есть и у симметричных направленных моделей.
На рынке порой встречаются и шины с маркировками Left и Right, которые нужно располагать либо слева (отметка Left), либо справа (Right). Это старые версии покрышек, с недавних пор такие модели перестали производить не только из-за того, что они не давали серьезного преимущества в снижении аквапланирования и повышения сцепления автомобиля, но вызывали серьезные проблемы с производством и реализацией покрышек. Очень часто на складах оставались одни левые или правые модели, которые без пары не рекомендуется эксплуатировать. Асимметричные шины на одной стороне работают совсем не так, как те, что стоят напротив них, и это может вызвать проблемы с дренажем и управляемостью, хотя не все эксперты это подтверждают. К тому же, возникали сложности с запасными колесами – не угадаешь, какая шина испортится, левая или правая?
Пренебрегать рекомендациями производителей – не самая мудрая идея, которая не приведет ни к чему хорошему. Если на вашем автомобиле сейчас стоят асимметричные покрышки, проверьте их расположение – видна должна быть только маркировка Outside. Если у вас имеется маркер Rotation, то стрелка смотрит в сторону направления вращения колеса. Модели с Left/Right показывают сторону, на которую установлена шина. Все вместе они едва ли встретятся на одной покрышке, но быть в курсе всех тонкостей маркировок никогда не будет лишним, чтобы проверить и себя, и работу мастера в шинном центре.
Если ищите качественный комплект асимметричных шин, вам в интернет-магазин BlackTyres. Для вас есть множество моделей с симметричным и асимметричным рисунком протектора, которые вы можете отсортировать по характеристикам вашей машины. За комплект от 2 000 рублей за шину его вам поставят абсолютно бесплатно по акции «Шиномонтаж в подарок».
Ставьте 👍, если хотите больше полезных статей, и подписывайтесь ✅ на канал, чтобы не пропустить новые публикации. Дальше будет еще интереснее и полезнее. Удачи на дорогах!
Правильная установка асимметричных шин
вышел у меня спор с шиномонтажником по поводу правильности монтажа шин. Вот теперь знаю как устанавливаются ассиметричные шины.

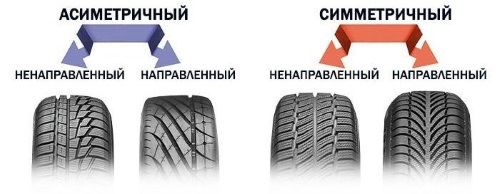

Основные понятия и виды автошин.
Вне зависимости от того, для чего предназначены автошины: для легкового автомобиля или это шины для внедорожников — они подразделяются на несколько основных видов:
Асимметричные шины — шины, рисунок протектора у которых на внешней и внутренней части беговой дорожки различается. Обозначаются следующими надписями на боковине колеса: «Outside», «Inside», «Facing Out», «Side Facing Inwards» и т.п.
Симметричные автошины — эти покрышки с симметричным протектором, конструкцией корда и боковин. Их можно устанавливать на автомобиль в любом положении.
Направленные шины – автомобильные покрышки со строго направленным рисунком протектора, направление вращения таких колес обозначается стрелкой на боковине колеса. Маркируются надписью «Rotation» и стрелкой направления вращения.
«Левые» и «Правые» шины – термины, обозначающие собой колеса, при установке которых необходимо строго соблюдать условия установки их на автомобиль: «правые» только справа, «левые» только слева.
Узнать их можно по обозначениям «Right» или «Left» на боковине колеса.
Если на боковине покрышки нет таких надписей, то шины этой модели не подразделяются на «Левые» и «Правые», вне зависимости от того, какой они имеют рисунок протектора: направленный или асимметричный.
Данные понятия не являются взаимоисключающими, встречается асимметричная и направленная резина одновременно. Несколько лет назад компанией Nokian выпускались асимметричные «Левые» и «Правые» шины.
Но на данный момент асимметричные покрышки с заданным направлением вращения не выпускаются, поскольку «Левые» и «Правые» автошины не дают особенных преимуществ в характеристиках колеса, и при этом такое решение сильно удорожает производство и создает дополнительные проблемы на складах и в магазинах.
Особенности конструкции шин.
В настоящее время асимметричные шины: как летние, так и зимние шины — все больше завоевывают популярность у автомобилистов. Внутренняя часть асимметричной шины сделана более мягкой, чем внешняя, это обусловлено тем, что нагрузка при движении в поворотах в основном приходится на внешнюю часть колеса. Это заметно улучшило управляемость автомобиля. Также в целом положительно повлияло на курсовую устойчивость транспортного средства увеличение площади пятна контакта покрышки с дорожным покрытием. Кроме того, в связи с тем, что шашки протектора на внешней стороне асимметричной шины крупнее, чем на внутренней, улучшен водоотвод при движении на влажном дорожном покрытии, что положительно сказалось на тенденции к уменьшению вероятности возникновения явления аквапланирования.
Направленные покрышки при лучших показателях водоотведения из пятна контакта колеса с дорогой, по курсовой устойчивости и управляемости все же уступают асимметричным. Но зато риск авапланирования у направленных автошин гораздо меньше за счет то, что активный отвод воды из пятна контакта осуществлятся в обе стороны.
Появление на рынке «левых» и «правых» покрышек было обусловлено также желанием производителя сделать управление транспортным средством наиболее безопасным, но, к сожалению, оказалось несколько поспешным. Можно сказать, что конструкторы автомобильной резины несколько перестарались и не предусмотрели некоторые факторы. Во-первых, выпуск таких колес значительно увеличивал стоимость изготовления, что отразилось на розничной цене; во-вторых, возникала путаница на складах поставщиков; в-третьих, потребителю было непонятно, какую запаску возить с собой: левую или правую, т.к. неизвестно, с какой стороны произойдет прокол колеса. В связи с данными факторами в настоящее время производители авторезины не выпускает строго «левых» или «правых» автошин.
Особенности установки шин.
Установка асимметричных шин
Правила установки асимметричных шин интуитивно понятны и достаточно просты.
При установке колеса с асимметричной шиной на автомобиль наружная его часть должны быть с надписью Outside (либо аналогичной разных производителей: External, This side facing outwards, Side facing outwards и т.п.), в то же время надпись на внутренней части колеса Inside (оно же: Side facing inwards, This side facing inwards) остается вам не видна, т.к. направлена этой стороной к автомобилю.
Проще говоря, при правильной установке асимметричных колес, обходя автомобиль, вы должны видеть на автошинах только надписи Outside.
Установка направленных шин

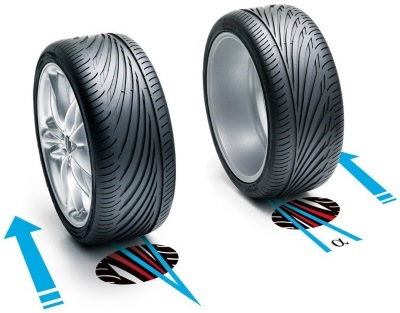

Направленные шины устанавливается так, чтобы при направлении движения автомобиля вперед направление вращения колеса совпадало с тем, куда указывает стрелка на боковине рядом с надписью Rotation.
«Левые» и «правые» шины, как уже говорилось выше, устанавливаются соответственно строго на стороны автомобиля, которым соответствует надпись на протекторе Right (правые) или Left (левые) (по ходу движения автомобиля вперед).
Установка симметричных шин
Симметричные шины не имеют ни внешних сторон, ни заданного направления вращения и поэтому устанавливаются в любом положении.
Заметим также, что при неправильной установке асимметричных или направленных шин на автомобиль ухудшаются показатели поведения транспортного средства при его эксплуатации.
Неправильная «работа» автошин в данном случае сводит на нет все усилия конструкторов, направленные на придание колесам улучшенных характеристик. При вынужденном движении на автомобиле с неправильно установленными колесами (если других вариантов просто нет) необходимо соблюдать повышенную бдительность на дороге и перемещаться со скоростью не более 80 км/ч.
Особенности ассиметричных шин
Сейчас определенной долей популярности среди автовладельцев пользуются ассиметричные вариации шин. При этом данный класс изделий производится как для летнего, так и для зимнего использования. Более подробно о представленном виде покрышек и расскажет эта информационная статья.
Указанная разработка пришла в «гражданские» шины из мира автоспорта. Проектировщики заметили, что при совершении разных маневров в работу включаются различные области протектора. Например, за торможение и прохождение поворотов отвечают внешние боковины, а вот лишняя влага из площади контакта лучше всего выводится именно внутренней частью изделия. Надежность прямолинейной езды во многом определяется жесткостью центра. В результат подобных наблюдений было предложено сделать шины с ассиметричным рисунком протектора.
Впервые подобная технология была опробована именно в мире автоспорта. После того, как там она сумела доказать свое право на существование, данные изделия пришли и к массовому потребителю. Сначала они вызвали самый настоящий фурор среди автолюбителей, однако, некоторое время спустя произошло очень резкое охлаждение. Дело в том, что подобный класс изделий имел ряд существенных недостатков. Самый большой заключался в проблемах установки и подборе запаски. Например, определенные виды шин можно было ставить только на левую или правую стороны автомобиля. Заранее предугадать, какая покрышка получит повреждение в дороге, невозможно в принципе. Также на дилерских складах нередко возникала путаница, некоторые товарные остатки реализовать было в принципе невозможно.
Производители не могли не заметить снижение интереса к данного рода продукции. Поэтому достаточно быстро они предложили совершенно уникальный метод выхода из ситуации. Дело в том, что они выпустили изделия, которые можно монтировать как на левую, так и на правую сторону транспортного средства. Самому же автомобилисту нужно лишь следовать указанной на боковине маркировке. Например, внешняя сторона подписана как “Outside”, также дополнительно нанесен и вектор вращения. В результате чего запутаться с установкой невозможно в принципе. Провести качественный монтаж сможет даже непрофессионал.
Подобный класс изделий позволяет добиться от транспортного средства просто уникальной управляемости. Машина очень чутко входит в повороты, идеально ведет себя при наборе скорости. Сейчас подобные изделия выпускают практически все крупные производители автомобильной резины.
Подобрать ассиметричные шины для вашего автомобиля можно тут.
Век живи — век учись или Асимметричный рисунок протектора

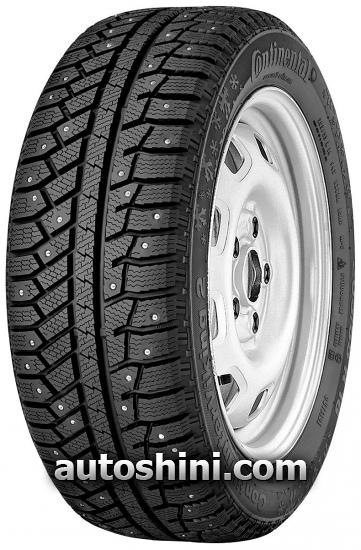

Зимнюю резину я эксплуатирую уже 4 года… когда покупал ее все услуги шиномонтажа были бонусными, т.е. бесплатными, ну а как зачастую получается — бесплатного «сыра» не бывает… резина у меня — Continental ContiWinterViking 2…
Специальная резиновая смесь, смоделированный на компьютере рисунок протектора и конструкция блоков автопокрышки, рядность и расположение шипов. Асимметрия позволяет разместить значимые для ходовых свойств шины критерии в специфических зонах пятна контакта. Таким образом, ходовые свойства шины могут быть оптимизированы путем использования оптимального рисунка протектора и системы (специализации) ламелей в соответствующих зонах. Оптимальные ходовые качества благодаря специализированному рисунку шинного протектора: внутренне плечо имеет многочисленные сцепные грани, что значительно увеличивает сцепление на снегу. Рисунок внешней и средней секции гарантирует высокую боковую устойчивость и точное рулевое управление.
в итоге ездил я 4 года и горя на знал и тут сегодня как то обратил внимание, что на боковине шины у меня надпись — INSIDE… немного зная английский язык — понимаю что это значит внутренняя сторона…
в итоге вспоминаю что шина у меня с асимметричным рисунком протектора…
немного изучаю мат — часть…
Ненаправленные асимметричные шины должны устанавливаться по принципу внешней и внутренней стороны. Специальная маркировка находится на боковине шины. INSIDE означает внутреннюю сторону, а OUTSIDE – внешнюю. Согласно маркировке, покрышка должна быть установлена к машине внутренней стороной, а внешней – от неё.
Протекторный рисунок направленного вида подразумевает, что резина будет вращаться только в одном направлении. Чаще всего её стрелообразный рисунок остаётся неизменным на всех участках беговой дорожки. Данная резина обеспечивает хороший уровень сцепления с влажными покрытиями, более устойчивое движение машины и низкую шумность.
Рисунок асимметричного вида имеет различия на наружной и внутренней частях беговой дорожки. За счёт этого он может похвастаться повышенными эксплуатационными характеристиками в отличие от покрышек с направленным рисунком.
Наружная часть беговой дорожки имеет более крупные и жёсткие блоки протектора. Они улучшают маневренность машины и её устойчивость при прохождении поворотов. Блоки протектора внутренней части имеют меньший размер. Они разработаны для более эффективного отведения воды и улучшения сцепления с дорожным покрытием. Помимо прочего, для шин с асимметричным рисунком характерно наличие сплошного продольного ребра в средней части протектора. Оно улучшает курсовую устойчивость авто.
В любом случае на боковины покрышек должна быть нанесена специальная маркировка. Глядя на информацию, представленную производителем, следует устанавливать шины.
Как направленные, так и асимметричные шины – одинаковые. Таким образом, их можно устанавливать на любое колесо. Маркировка на них либо указывает на правильность вращения шины, либо определяет, где находится наружная и внутренняя стороны.
Очевидно, что покрышки с направленным рисунком имеет лучшие рабочие характеристики. Такой результат достигается при условии, если они правильно установлены, то есть вращаются в правильном направлении. Направленную резину нужно устанавливать по специальной стрелке, сопровождающейся надписью ROTATION, которая размещена на боковине шины.
Если покрышки будут установлены неправильно, то их протекторный рисунок не сможет проявить своих достоинств. Это явление должно расцениваться как временное. Не рекомендуется, чтобы скорость движения с неправильно установленными шинами превышала 80 км/ч.
в итоге изучаю все колеса — итог 3 колеса собраны неправильно… еду на шиномонтаж и за 100 грн. исправляю это безобразие… вот такой у меня получился бесплатный шиномонтаж…
так что внимательно смотрите как вам собирают колеса на шиномонтажах, и читайте мат. часть…
Маркировка Inside/Outside на боковине
Маркировка на боковине – это не просто техническая информация для специалистов. Водителю также неплохо знать, что может означать тот или иной знак. В случае с асимметричными шинами это еще актуальнее, ведь их нельзя устанавливать по наитию.
Поговорим о метках Inside/Outside на боках шины: что это, для чего существует и как ее правильно использовать. Прочитав статью, вы научитесь понимать маркировку инсайд и аутсайд и ориентироваться в монтаже асимметричных шин.
Inside/Outside – разбираемся во всех тонкостях
Посмотрим на боковину асимметричных шин – помимо множества других обозначений (мы писали о них в отдельной статье) на левой и правой стороне есть либо метка Inside, либо Outside.
Чтобы понять их предназначение, нужно понять особенность шины с асимметричным рисунком протектора. Это один из трех основных вариантов протекторного дизайна: симметричного направленного, ненаправленного и асимметричного.
При одном взгляде на асимметричные шины очевидно, что резина состоит из двух разных половин, которые могут иметь как направленный дизайн, так и ненаправленный, соответственно каждая половина покрышки выполняет свои функции, что позволяет такому типу протектора совмещать в себе несколько основных достоинств более классических «узоров». На внешней более прочной стороне шины блоки крупнее – они отвечают за устойчивость автомобиля на поворотах, а на внутренней больше дренажных канавок для осушения пятна контакта и борьбы с аквапланированием.
Асимметричные шины унаследовали и недостатки других дизайнов, главный из которых – их нельзя монтировать на диск произвольной стороной. Только так, как задумали производители, иначе водителя ждет увеличение уровня шума, проблемы с управляемостью и сцеплением колес на мокрой дороге, а также ускоренный износ покрышки. Именно по этой причине надпись на боку Inside/Outside указывает, как их ставить относительно авто.
Устанавливаем асимметричные шины по маркировке
Inside и Outside в переводе с английского означает «внутренняя» и «внешняя» сторона соответственно. Т.е. боковина с маркировкой Outside при установке на автомобиль должна смотреть на вас, Inside упирается в корпус автомобиля.
Хоть эти метки стандартизированы для большинства автомобильных шин, реже можно встретить знаки Side Facing Out (наружная сторона) и Side Facing Inwards (внутренняя сторона). Смысл у них тот же.

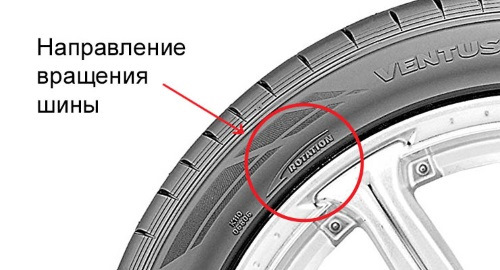

Но это еще не все. Если у вас направленные очертания протектора, то ему строго определено направление движения, иначе дренажная система покрышки и сцепление будут некорректно работать. Ищем на боку маркер Rotation и стрелку, которая укажет, в какую сторону колесо должно крутиться.
Одно время существовали шины с надписью Left или Right, которые обозначали место покрышки относительно корпуса автомобиля, – их разрешается ставить на разные оси, но только либо на правую, либо на левую сторону. Сейчас «парные» модели больше не разрабатываются, но на старых версиях такие метки еще встречаются, так что будьте внимательны.
Используйте эти знания, чтобы проверить работу шиномонтажника, ведь даже профессионалы могут ошибиться. Обойдите свой автомобиль по кругу: на правильно установленных асимметричных колесах по обе стороны машины на вас должна смотреть метка Outside. У направленных моделей стрелка Rotation показывает по направлению движения. Если у вас модель прошлых лет с разбивкой по сторонам авто, то справа кузова должны стоять шины с маркировкой Right, а слева Left.
Ищите быстрые и надежные асимметричные шины в интернет-магазине BlackTyres. Нужные для себя модели вы можете отсортировать в каталоге, просто указав характеристики рисунка протектора, типоразмера, сезонности, страны производства и др.
